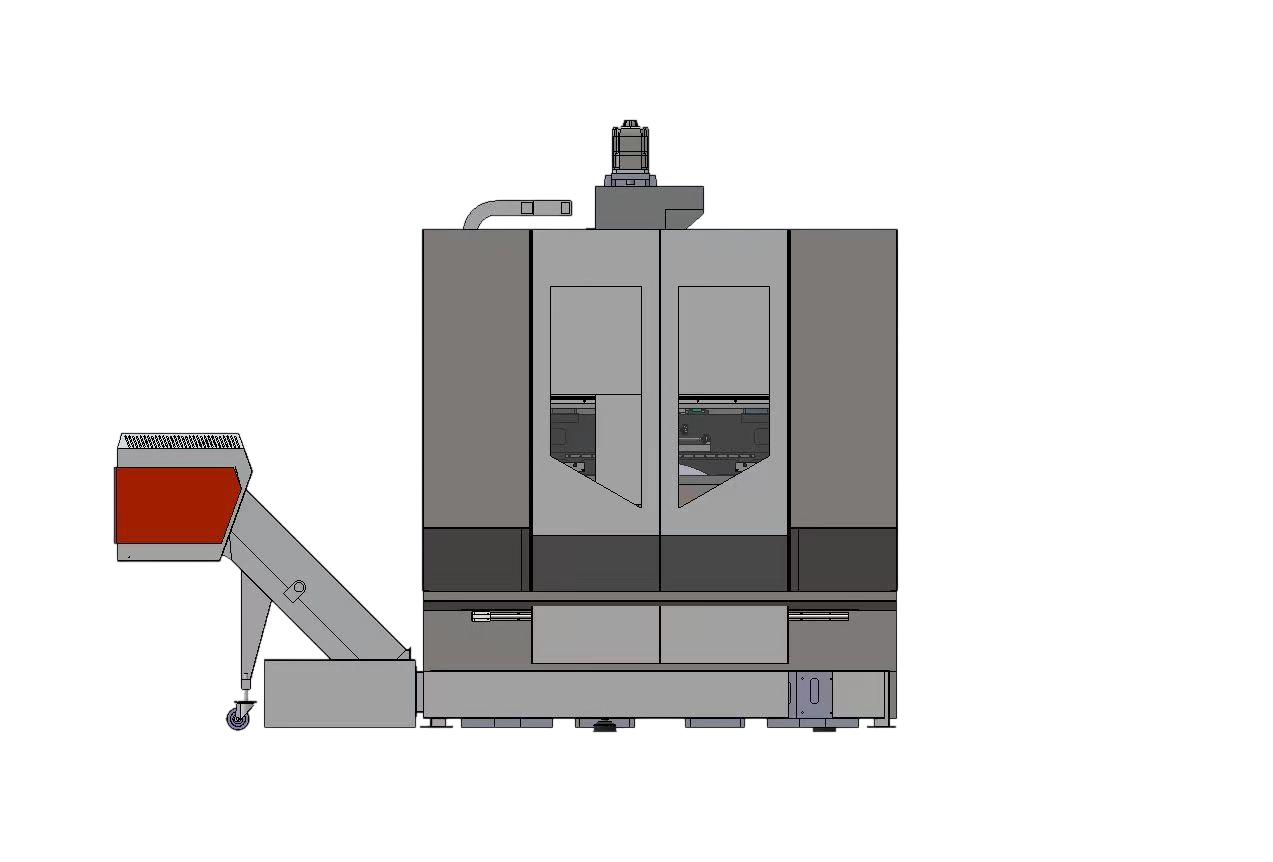

Das 5-Achsen-Bearbeitungszentrum mit vertikaler Portalwiege verwendet eine U-förmige Basis und eine brückenartige Oberstruktur zu einer vollständigen Kastenstruktur, wodurch ein vollständig geschlossener Kraftflusskreislauf entsteht, der eine hohe Steifigkeit und Stabilität der Struktur gewährleistet. Die symmetrische Struktur minimiert thermische Verformungsfehler, der Dreiachsenantrieb liegt nahe am Schwerpunkt, die Bewegungsreaktion und -synchronisation sind ausgezeichnet, die Bearbeitungsgenauigkeit und das Finish der Werkzeugmaschine sind hoch und die Stabilität ist hoch.
max. Verfahrweg der X-Achse :
460mmmax. Verfahrweg der Y-Achse :
460mmmax. Verfahrweg der Z-Achse :
400mmMax. Werkstückgewicht :
200/100KGMerkmale der gesamten Maschine
 | 1. Das Werkzeugmagazin ist mit einem Frequenzumrichter ausgestattet und der Werkzeugarm wird durch einen Frequenzumrichter gesteuert, was die Effizienz der Produktverarbeitung effektiv verbessert. 2. Konfiguration φ150- HSKA 63–16.000 U/min. Die Hochfrequenz-Elektrospindel bietet die Vorteile hoher Leistung und eines breiten Leistungsbereichs. Federklemmung und hydraulische Entriegelung. Die Spindel ist mit einem koaxialen Ringgeber ausgestattet, der die momentane Drehzahl und den Drehwinkel der Spindel synchron zurückmeldet und eine kontinuierliche Hochgeschwindigkeitsverarbeitung mit hoher Verarbeitungsleistung, hoher Überlastkapazität und starrer Gewindeschneidfunktion ermöglicht. 3. Das Spindellager ist mit Fett geschmiert und weist eine gute Hochgeschwindigkeitsleistung auf. Das Spindelwerkzeug wird durch eine Feder geklemmt und durch Hydraulikdruck gelöst. 4. Die Labyrinthdichtung am vorderen Ende der Spindel ist mit einem Luftdruckschutz ausgestattet, und das Spindelkegelloch wird mit Druckluft sauber geblasen. Staub- und Spanschutz. |
Optische Maschinenfunktionen
1. Verwenden Sie eine Taiwan PMI-Rollenschiene, eine Taiwan PMIC3-Schraube und Originallager aus Japan NACHI, vorgespannt, um eine thermische Verschiebung zu verhindern.
2. Der Bettguss besteht aus HT300-Harzsandguss, nach Gesamtglühen, natürlicher Alterung und zwei Hochfrequenz-Vibrationsalterungsbehandlungen mit hoher Steifigkeit, hoher Stabilität, lang anhaltender und nicht verformbarer Wirkung;
3. Das 5-Achsen-Bearbeitungszentrum mit vertikaler Portalwiege verwendet eine U-förmige Basis und eine brückenartige Oberstruktur zu einer vollständigen Kastenstruktur, wodurch ein vollständig geschlossener Kraftflusskreislauf entsteht, der eine hohe Steifigkeit und Stabilität der Struktur gewährleistet. Die symmetrische Struktur minimiert thermische Verformungsfehler, der Dreiachsenantrieb liegt nahe am Schwerpunkt, die Bewegungsreaktion und -synchronisation sind ausgezeichnet, die Bearbeitungsgenauigkeit und das Finish der Werkzeugmaschine sind hoch und die Stabilität ist hoch.
4. Die Installationsstruktur des Drehtisches mit halboffener Wiege ermöglicht es Kunden, problemlos Einzelantrieb mit doppelter Unterstützung, Doppelantrieb mit doppelter Unterstützung, Rollennockenantrieb, DD-Motorantrieb und verschiedene Platten sowie die Konfigurationsanforderungen des Hochwiegenmoduls mit A-Achsenmitte zu erreichen. Kann den Arbeitsanforderungen für komplexe Oberflächen und die vielschichtige Produktverarbeitung gerecht werden.
5. Außenwirtschaft 150 mm Hochsteife HSKA63-Elektrospindel, Ringsprühdesign.
Technische Parameter
| Reisen | X/Y/Z Achse | mm | 460/460/400 |
| Abstand von der Spindelnase zum Arbeitstisch | mm | 140-540 | |
| Streckenformular | Rollenführungsschienen | ||
| Drehscheibe | Plattenspielertischgröße | mm | φ400 |
| Tischabstand vom Rotationszentrum | mm | 25 | |
| Maximale Tragkraft der Werkbank (0 °/90 ° ) | Kg | 200/100 | |
| T Rille | Nr./mm | 8-14x45 ° | |
| Drehwinkel | Ausgeben | Klimaanlage: ±110/360 | |
| Spindelkegelbohrung (Modell/Einbaumaße) | HSKA63 | ||
| Spindel | Spindeldrehzahl | U/min | 16000 |
| Spindelantriebsmodus | Elektrische Spindel | ||
| Füttern | X/Y/Z Achsen-Eilgang | m/min | 36/36/36 |
| Maximaler Schnittvorschub | mm/min | 10000 | |
| Werkzeugwechselvorrichtung | Werkzeugwechselmethode | Translational | |
| Werkzeuggriffspezifikationen | Typ | HSKA63 | |
| Werkzeugkapazität | Werkzeuge | 18 | |
| Maximaler Werkzeugdurchmesser (Schneidwerkzeug) | mm | 80 | |
| Maximaler Werkzeugdurchmesser (ohne Werkzeug) | mm | 80 | |
| Maximale Werkzeuglänge | mm | 250 | |
| Maximales Werkzeuggewicht | kg | 8 | |
| Schnellste Werkzeugwechselzeit | Sek. | 4 | |
| Motor | Spindelmotor | kw | 20 |
| Dreiachsiger Servomotor | kw | S08-AM28-30-F4/S08-A M28-30-F4/S08-AM 28-30B-F4 | |
| Schneidwasserpumpenmotor | m/hm | 4-60 | |
| Genauigkeit | Positioniergenauigkeit | mm | ±0,005 |
| Wiederholgenauigkeit der Positionierung | mm | ±0,003 | |
| Stromversorgung | Stromversorgung | kv | 20 |
| Anforderungen an die Luftquelle | kg/cm | 6~8 | |
| Maschinengröße | Länge*Breite*Höhe | mm | 2800 x 2200 x 2900 |
| Wacht | T | 5 |
