Die Maschine verfügt über eine stabile Portalrahmenkonstruktion, wobei Maschinenbett und Hauptkomponenten aus hochfestem Gusseisen gefertigt sind. Dies gewährleistet die Stabilität der Maschine auch bei langfristiger Nutzung. Die X- und Y-Achse sind mit hochbelastbaren Linearführungen ausgestattet, die Z-Achse mit rechteckigen, gehärteten und kunststoffbeschichteten Führungsschienen. Die Maschine zeichnet sich durch hohe Präzision, hohe Schnittgeschwindigkeit, hohe Schnittkraft und hohe Steifigkeit aus. Das Spindelgehäuse verfügt über ein hydraulisches, automatisches Auswuchtsystem, das das Eigengewicht des Spindelgehäuses dynamisch ausgleicht und so die Bearbeitungsgenauigkeit und Stabilität der Werkzeugmaschine sicherstellt. Für die hochpräzise, steife und drehmomentstarke Spindeleinheit ist der Hauptantrieb mit einer Getriebedrehzahlregelung und einem automatischen Hoch-/Niedrigdrehzahl-Gangwechsel über eine hydraulische Station ausgestattet. Dies ist ideal für die Zerspanung mit niedrigen Drehzahlen und hohen Belastungen.
max. Verfahrweg der X-Achse :
7000mmmax. Verfahrweg der Y-Achse :
4200mmmax. Verfahrweg der Z-Achse :
1250mmMax. Werkstücklänge :
6400mmMax. Werkstückbreite :
3000mmMax. Werkstückgewicht :
42TAnwendung :
Medical Industrywird bearbeitet :
Drilling, Tapping, Milling, Surface MillingDas Doppelständer-Portalbearbeitungszentrum YSM-7042 ist für die Bearbeitung großer und schwerer Werkstücke konzipiert, die einen breiten Bearbeitungsbereich und eine stabile Schnittleistung erfordern. Mit einem Verfahrweg von 7000 × 4200 × 1250 mm (XYZ), einem Arbeitstisch von 6400 × 3000 mm und einer maximalen Tischbelastung von 42 Tonnen bietet es die notwendige Kapazität für die Großteilfertigung.
Ausgestattet mit einer BBT50-Spindel unterstützt die YSM-7042 das Fräsen, Bohren, Ausdrehen und Gewindeschneiden von großen Formen, Werkzeugmaschinenkomponenten, Teilen von Schwermaschinen und anderen großen industriellen Werkstücken.
Strukturmerkmale von Doppelständer-Bearbeitungszentren
① Grundstruktur
Im Vergleich zur Doppelführungskonstruktion ist die Steifigkeit um 50 % höher. Im Vergleich zur Vierführungskonstruktion ist sie symmetrischer und gleichmäßiger verteilt, wodurch die Leistungsverluste durch den Widerstand des Mehrführungsschlittens reduziert werden. Der Arbeitstisch ist 3 m breit, die lineare Basisführung 2,1 m. Das optimale Spannweitenverhältnis beträgt 0,7.
② Portal-Bewegungsmutterstruktur
Die X-Achse wird von einer beweglichen Mutter angetrieben, und eine Dreipunktlagerung in der Mitte gewährleistet die Rotationsgenauigkeit der Kugelgewindespindel. Gleichzeitig bietet die Konstruktion eine hohe Tragfähigkeit und eine gute Vibrationsfestigkeit beim Schneiden. Dies verbessert die dynamischen Eigenschaften der Werkzeugmaschine und erhöht deren Genauigkeit, Stabilität und Lebensdauer.
③ Quadratischer Widder
Größere Abmessungen: 500 x 500 mm; die Originalgröße beträgt 460 x 460 mm. Es handelt sich um eine robustere Ausführung; die integrierte Direktverbindung reduziert den Energieaufwand für die Übertragung vom Spindelmotor zur Spindel.
④ Folienfunktionen
Die großzügig dimensionierte und robuste Konstruktion gewährleistet, dass der obere Teil des Stößels fest von den drei länglichen Gleitern umschlossen wird und der untere Teil von den vier Standardgleitern gestützt wird.
⑤ Stickstoff-Gegengewicht
Verringert die Belastung des Motors und die Lagerkraft der Kugelumlaufspindel, erhöht die Lebensdauer der Kugelumlaufspindel und des Motors und die Beschleunigung der Z-Achse, um die Bearbeitungsgenauigkeit zu gewährleisten.
⑥ Balkenstruktur
Die gestufte L-förmige Konstruktion verbessert die Steifigkeit; die konkave C-förmige Struktur weist eine bessere Biegefestigkeit auf;
Großquerschnittskonstruktion; Finite-Elemente-Analyse.
⑦ Kugelgewindetrieb-Stützrahmensystem
⑧Spaltenstruktur
Die 1,28 m breite Säulenkonstruktion reduziert die Gesamtschwingungen beim Schneiden und sorgt für einen stabilen Stand der Werkzeugmaschine.
Parameter des Doppelständer-Bearbeitungszentrums
Modell | YSM-7042 | ||
Thema | Spezifikationen | Einheiten |
|
Reisen
| X-Achse | mm | 7000 |
Y-Achse | mm | 4200 | |
Z-Achse | mm | 1250 (Optimal 1500) | |
Spindelnase zum Arbeitstisch | mm | 350-1600 | |
Dreiachsige Führungsschiene |
| X/Y-Schwerlast-Rollen-Linearführung, Z-Achsen-T-förmiger Stößel, Kastenführung | |
Türbreite |
| 4200 | |
Art des Rams |
| Quadratischer Widder (500x500) | |
Arbeitstisch | Arbeitstischgröße (L*B) | mm | 6400*3000 |
Maximale Tischbelastung | t | 42 | |
T-Nut | mm | 15-28*200 | |
Spindel | Spindeltyp | Typ | BBT-50 |
Spindeldrehzahl | U/min | 6000 | |
Spindelantriebstyp |
| DDS | |
Vorschubgeschwindigkeit | Schnelldurchlauf (X/Y/Z) | m/min | 6.10.2010 |
Schnittvorschubgeschwindigkeit (X/Y/Z) | m/min | 6 | |
Werkzeugwechsler | Fluglotsendienst |
| 24 (Option: 40/60) |
Motor | Spindelmotor | KW | 22/26 (140-286 Nm) |
Dreiachsiger Servomotor | KW | 6/3/3 (38/36/36 Nm) | |
Leistung Erforderlich | Leistungsbedarf | kVA | 60 |
Luftdruckbedarf | kg/cm² | 6^8 | |
Andere
| Äußere Abmessungen (L*B*H) | mm | 15600*8000*6320 |
Bruttogewicht | t | 82 | |
Starres Gewindeschneiden Automatisches Schmiersystem Halbgeschlossener Schutz | Doppelte LED-Arbeitsleuchte Wärmetauscher für Elektroschrank Doppelschnecken-Späneförderer | Spindelnasen-Luftblasen LED-Warnleuchte mit 3 Farben Kettenförmiger Späneförderer und Wagen | M30 Auto Off Nivellierbolzen und -platten
|
Optionen
Optischer Linearmaßstab CTS 40T ATC | Werkzeugbruchsystem Spänefördersystem Drehtisch | Ölnebelsystem Ölabscheider 90°-Handfräskopf | Klimaanlage Messsystem für Autoteile 90°-Automatikfräskopf mit AHC |

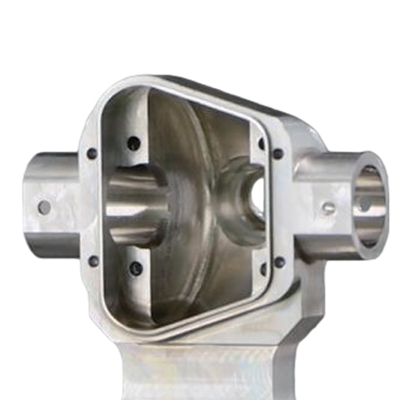

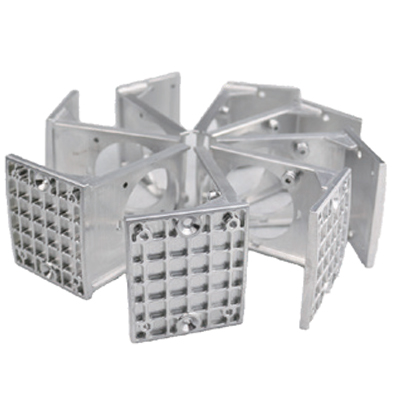

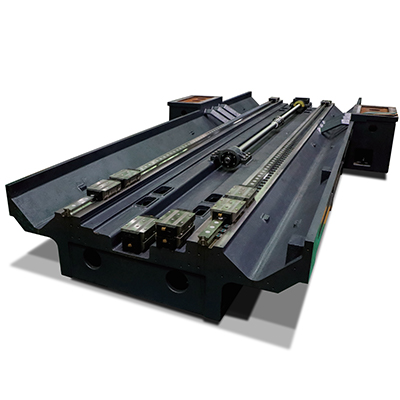

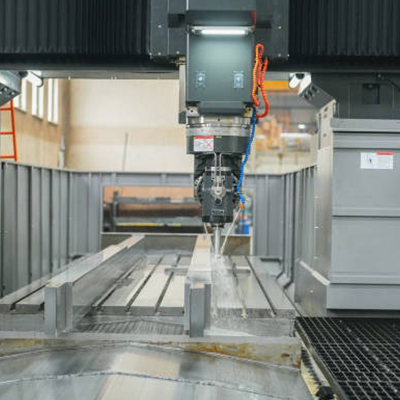

Anwendung des Portalbearbeitungszentrums YSM-7042
