Beim Vergleich von CNC-Bearbeitungszentren fällt auf, dass einige Maschinen BT-Werkzeughalter verwenden, während andere mit BBT- oder HSK-Systemen ausgestattet sind. Der Preisunterschied kann erheblich sein, aber lohnt sich die teurere Option immer?
Die Antwort hängt von Ihren Bearbeitungsanforderungen ab. Faktoren wie Spindeldrehzahl, Schnittstabilität, Oberflächengüte und Produktionseffizienz stehen in engem Zusammenhang mit dem gewählten Werkzeughaltersystem.
In diesem Artikel vergleichen wir BT-, BBT- und HSK-Werkzeughalter, um Ihnen die Unterschiede zu verdeutlichen und Ihnen die Wahl der richtigen Lösung für Ihre Anwendung und Ihr Budget zu erleichtern.
Ein CNC-Werkzeughalter verbindet das Schneidwerkzeug mit der Spindel und sorgt für dessen sicheren Halt während der Bearbeitung. Er überträgt Schnittkräfte, Drehmoment und Spindeldrehung direkt auf das Werkzeug.
Schon geringfügige Unterschiede in der Werkzeughalterkonstruktion können die Bearbeitungsgenauigkeit, die Oberflächengüte und die Werkzeugstandzeit beeinträchtigen. Ein optimal abgestimmter Werkzeughalter reduziert Vibrationen, verbessert die Stabilität und trägt zu gleichbleibenden Ergebnissen bei, während die falsche Wahl die Leistung selbst modernster CNC-Maschinen einschränken kann.
Die Wahl des richtigen Werkzeughalters ist nicht nur eine Kostenfrage – sie beeinflusst direkt Ihre Produktivität und Produktqualität. Das richtige System gewährleistet:
BT, BBT und HSK sind die drei gängigsten Systeme, die jeweils für unterschiedliche Bearbeitungsanforderungen entwickelt wurden. Das Verständnis ihrer Unterschiede hilft Ihnen bei der Auswahl des optimalen Werkzeughalters für Ihre Spindel und Anwendung.

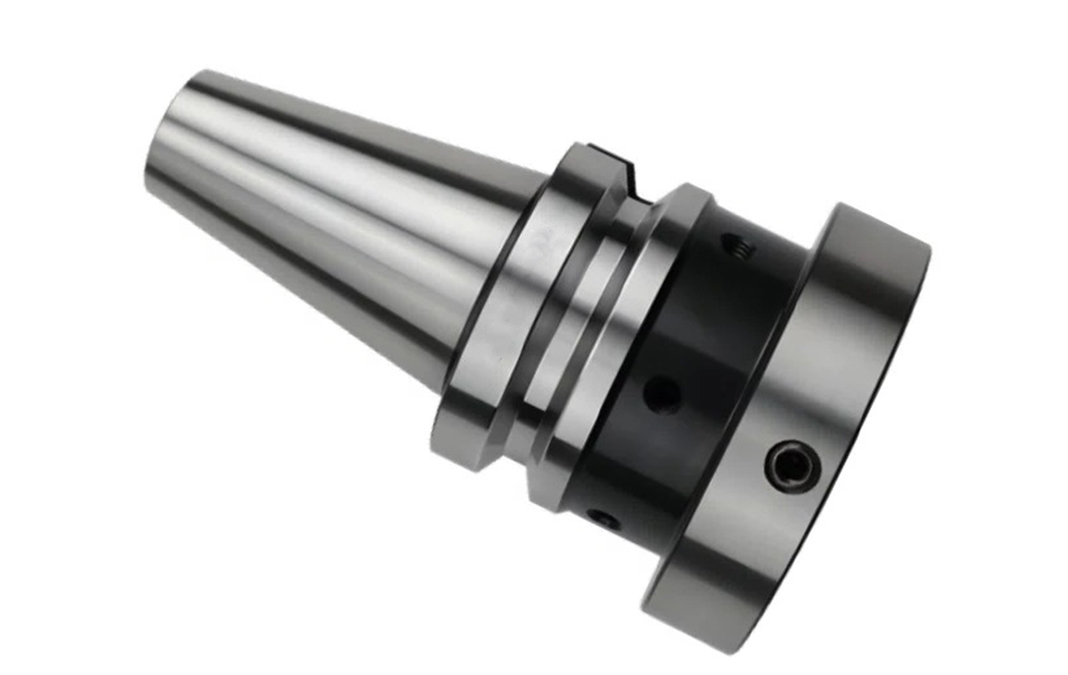

Der BT-Werkzeughalter ist das am weitesten verbreitete Werkzeughaltersystem in CNC-BearbeitungszentrenEs verwendet einen 7:24-Kegel zur Positionierung und einen Zugbolzen zur Sicherung des Halters in der Spindel. Die Kegelfläche stellt den primären Kontakt zwischen Spindel und Werkzeughalter her, während die Stirnfläche des Halters nicht an der Positionierung beteiligt ist.
Dieses einfache und bewährte Design hat BT zum Industriestandard für allgemeine Bearbeitungsanwendungen gemacht.
BT-Werkzeughalter zeichnen sich durch ihre Einfachheit, Zuverlässigkeit und Wirtschaftlichkeit aus. Sie sind leicht erhältlich, mit einer Vielzahl von CNC-Maschinen kompatibel und bieten für die meisten Bearbeitungsaufgaben ausreichende Leistung.
Zu den wichtigsten Merkmalen gehören:
BT-Werkzeughalter werden häufig verwendet in:
Für die meisten Bearbeitungsvorgänge, die keine extrem hohen Spindeldrehzahlen oder ultrahohe Präzision erfordern, bieten BT-Werkzeughalter ein ausgezeichnetes Verhältnis zwischen Leistung und Kosten.
BT-Werkzeughalter werden typischerweise für Spindeldrehzahlen unter 12.000 U/min empfohlen. Bei diesen Drehzahlen gewährleisten sie eine stabile Leistung und erfüllen die Anforderungen der meisten Bearbeitungsanwendungen.
Für Hersteller, die ein wirtschaftliches und zuverlässiges Werkzeughaltersystem suchen, ist BT nach wie vor die praktischste Wahl. Aus diesem Grund sind BT40 und BT50 weiterhin die Standardkonfiguration vieler CNC-Bearbeitungszentren weltweit.

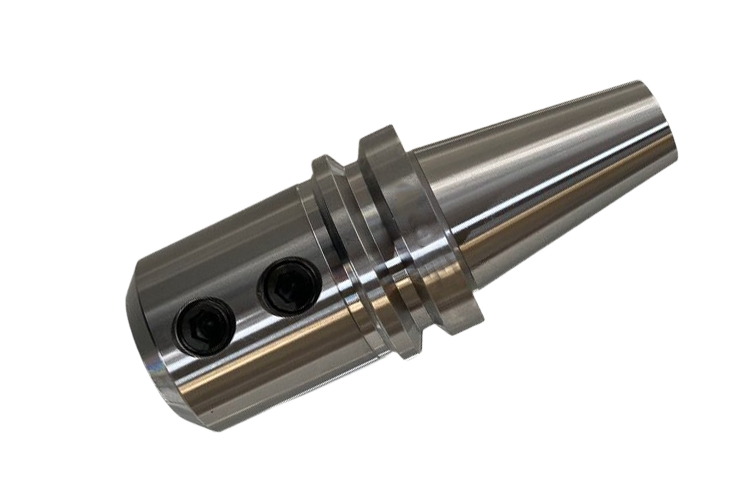

Der BBT-Werkzeughalter ist eine Weiterentwicklung des traditionellen BT-Systems. Im Gegensatz zu BT, das ausschließlich auf Kegelkontakt basiert, nutzt BBT eine Zwei-Kontakt-Positionierung, bei der sowohl der Kegel als auch die Stirnfläche des Werkzeughalters gleichzeitig die Spindel berühren.
Diese Konstruktion sorgt für eine engere Verbindung zwischen Spindel und Werkzeughalter und verbessert so die Gesamtsteifigkeit und Stabilität während der Bearbeitung.
Im Vergleich zu BT-Werkzeughaltern bietet BBT eine bessere Unterstützung für die Hochgeschwindigkeits- und Hochpräzisionsbearbeitung.
Zu den wichtigsten Merkmalen gehören:
Aufgrund der stärkeren Verbindung zwischen Spindel und Werkzeug werden BBT-Werkzeughalter oft bevorzugt, wenn höhere Schnittkräfte oder engere Toleranzen erforderlich sind.
BBT-Werkzeughalter werden häufig verwendet in:
Sie eignen sich besonders für Anwender, die mehr Stabilität benötigen, als BT bieten kann, aber nicht unbedingt ein vollständiges HSK-System benötigen.
BBT-Werkzeughalter werden üblicherweise bei Spindeldrehzahlen von 10.000 bis 20.000 U/min eingesetzt. Sie finden sich häufig bei Hochleistungsspindeln und einigen motorisierten Spindelanwendungen.
Für Hersteller, die eine höhere Genauigkeit und Schnittstabilität anstreben, ohne auf das teurere HSK-System umzusteigen, bietet BBT ein hervorragendes Verhältnis zwischen Leistung und Investition.

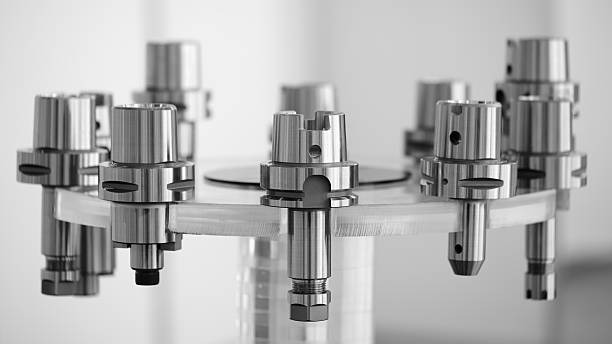

HSK-Werkzeughalter sind speziell für die CNC-Bearbeitung mit hohen Geschwindigkeiten und Präzisionsanforderungen konzipiert. Wie BBT-Werkzeughalter nutzen sie die Doppelkontaktpositionierung – Kegelkontakt plus Plankontakt –, ihre Struktur ist jedoch anders:
Der Schaft ist hohl, was Gewicht und Zentrifugalkräfte bei hohen Spindeldrehzahlen reduziert.
Der Klemmmechanismus ist intern, daher gibt es keinen sichtbaren Zugbolzen.
Die Doppelkontaktkonstruktion gewährleistet maximale Steifigkeit und Wiederholgenauigkeit, auch bei sehr hohen Geschwindigkeiten.
Durch diese Kombination aus geringem Gewicht und Doppelkontaktverbindung ist HSK ideal für Maschinen, die mit 15.000 U/min oder mehr arbeiten, einschließlich ultraschneller Spindeln bis zu 25.000–30.000 U/min.
HSK-Werkzeughalter bieten gegenüber BT- und BBT-Werkzeughaltern mehrere Vorteile bei anspruchsvollen Bearbeitungsaufgaben:
Dank dieser Eigenschaften behalten HSK-Halter auch bei extremen Drehzahlen eine hohe Leistungsfähigkeit und Genauigkeit bei.
HSK-Werkzeughalter finden breite Anwendung in:
Diese Halter eignen sich besonders für Branchen, in denen Oberflächengüte, Präzision und Spindelstabilität von entscheidender Bedeutung sind.
HSK-Werkzeughalter werden typischerweise für Spindeldrehzahlen über 15.000 U/min eingesetzt, wobei viele Anwendungen im Drehzahlbereich von 20.000 bis 30.000 U/min liegen. Die Hohlkonstruktion und die interne Spannvorrichtung gewährleisten Stabilität auch bei hohen Fliehkräften, die BT- oder BBT-Halter überfordern würden.
Für Kunden, die Wert auf hohe Drehzahl, Präzision und Spindelstabilität legen, sind HSK-Werkzeughalter die bevorzugte Wahl, auch wenn ihre Kosten im Vergleich zu BT- oder BBT-Systemen höher sind.
Obwohl BT, BBT und HSK alle demselben Zweck dienen, unterscheiden sie sich deutlich in ihren Positionierungsmethoden, ihrer Steifigkeit, ihrer Geschwindigkeitsfähigkeit und ihren Kosten. Der folgende Vergleich hilft Ihnen, schnell die optimale Lösung für Ihre Anwendung zu finden.
Besonderheit | BT | BBT | HSK |
Positionierungsmethode | Kontakt | Taper + Gesichtskontakt | Taper + Gesichtskontakt |
Klemmverfahren | Zugbolzen | Zugbolzen | Innenklemmung |
Steifheit | Gut | Besser | Am besten |
Genauigkeit | Gut | Hoch | Sehr hoch |
Hochgeschwindigkeitsleistung | Gut | Besser | Am besten |
Werkzeughaltergewicht | Schwer | Schwer | Leicht |
Empfohlene Geschwindigkeit | <12.000 U/min | 10.000–20.000 U/min | >15.000 U/min |
Typische Maschine | Standard VMC | Hochleistungs-VMC | Hochgeschwindigkeits-Bearbeitungszentrum |
Kosten | Niedrig | Medium | Hoch |
BT = Am wirtschaftlichsten
BBT = Bessere Steifigkeit und Genauigkeit
HSK = Optimal für Hochgeschwindigkeits- und Hochpräzisionsmaschinen
Der beste Werkzeughalter ist nicht unbedingt der teuerste. Er sollte zu Ihrer Spindeldrehzahl, Ihren Bearbeitungsanforderungen und Ihrem Budget passen.
Wählen Sie BT, wenn:
Sie wünschen sich eine weit verbreitete und wartungsfreundliche Lösung.
Wählen Sie BBT, wenn:
Sie bearbeiten häufig Formen, Werkzeuge oder Präzisionsteile.
HSK auswählen, wenn:
Sie stellen Komponenten für die Luft- und Raumfahrt, die Medizintechnik oder andere hochpräzise Anwendungen her.
1. Ist BBT besser als BT?
Ja, BBT bietet dank seiner Doppelkontaktkonstruktion eine verbesserte Steifigkeit und Positioniergenauigkeit. Dadurch ist es im Vergleich zu Standard-BT-Haltern stabiler für die Präzisionsbearbeitung und Anwendungen mit höheren Drehzahlen.
2. Warum ist HSK teurer?
HSK-Werkzeughalter sind für die Hochgeschwindigkeits- und Hochpräzisionsbearbeitung konzipiert. Ihr Hohlschaft und der interne Spannmechanismus reduzieren die Fliehkräfte und verbessern die Stabilität, was den höheren Preis rechtfertigt.
3. Können BT-Werkzeughalter auf Hochgeschwindigkeitsspindeln verwendet werden?
BT-Halter eignen sich für Drehzahlen bis ca. 12.000 U/min. Darüber hinaus können Vibrationen und eine verminderte Stabilität auftreten, daher werden für Hochgeschwindigkeitsanwendungen BBT- oder HSK-Halter empfohlen.
4. Welcher Werkzeughalter bietet die beste Steifigkeit?
HSK bietet die höchste Steifigkeit für Hochgeschwindigkeitsanwendungen, dicht gefolgt von BBT. Standard-BT-Halter weisen aufgrund ihrer einseitigen Kegelkonstruktion eine geringere Steifigkeit auf.
5. Kann ich von BT auf BBT oder HSK upgraden?
Ja, viele CNC-Maschinen ermöglichen die Aufrüstung von Werkzeughaltern. Sie sollten jedoch die Spindelkompatibilität prüfen und gegebenenfalls die Kosten für Adapter oder Maschinenmodifikationen berücksichtigen.
Es gibt nicht den einen besten Werkzeughalter – nur denjenigen, der am besten zu Ihren Bearbeitungsanforderungen passt.
Bevor Sie sich für ein CNC-Bearbeitungszentrum entscheiden, sollten Sie neben der Spindeldrehzahl auch das Werkzeugaufnahmesystem berücksichtigen. Die richtige Kombination kann die Bearbeitungsleistung, die Oberflächengüte und die Gesamtproduktivität verbessern. Wenn Sie eine neue Maschine evaluieren, hilft Ihnen das Verständnis der Unterschiede zwischen BT, BBT und HSK, eine fundiertere Investitionsentscheidung zu treffen.
