CNC-Vertikal-Bearbeitungszentrum

Gravier- und Fräsmaschine

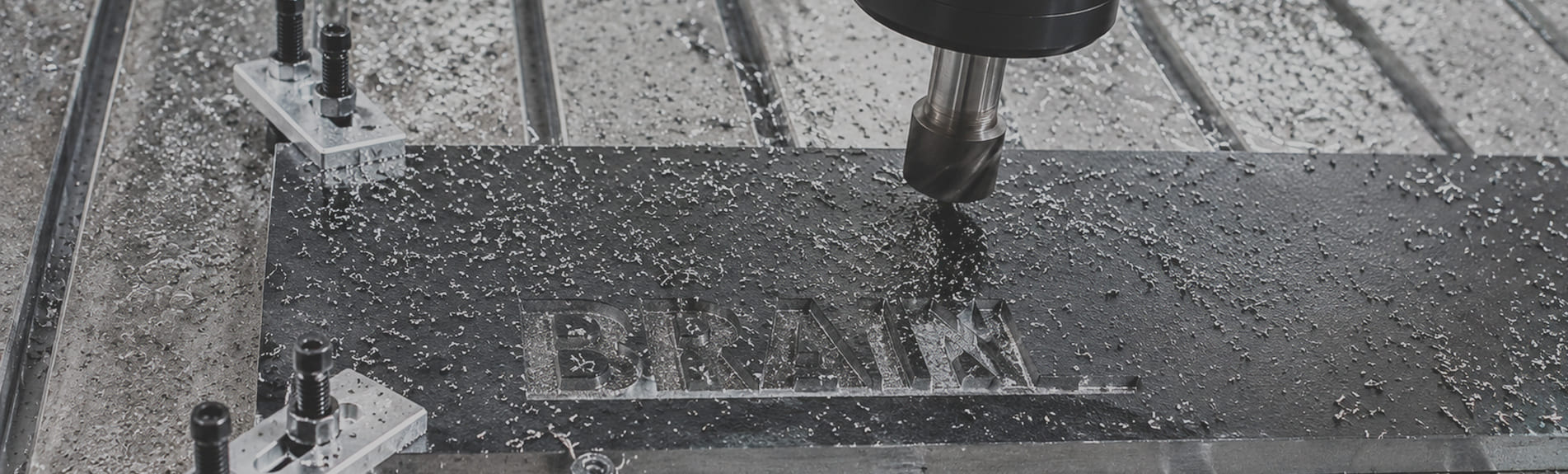

Graviermaschine und Fräsmaschine



Warum gibt es eine Gravier- und Fräsmaschine?

Kurz nachdem die Werkzeugmaschine des Bearbeitungszentrums auf den Markt kam, äußerten einige Leute in der Werkzeugmaschinenindustrie Zweifel daran, dass das Bearbeitungszentrum zu viele Funktionen hat und die Kosten für die Bearbeitung kleiner Produkte zu hoch sind.

Um kleine Produkte bearbeiten zu können, muss die BT40-Spindel des Bearbeitungszentrums im Allgemeinen 20.000 U/min oder mehr erreichen, was nicht nur erhebliche Schwierigkeiten bei der Konstruktion und Herstellung mit sich bringt, sondern auch die Nutzungskosten zu hoch macht.

Daher dachte man, dass die Funktion der Bearbeitung kleiner Produkte vom Bearbeitungszentrum getrennt werden sollte, um eine neue Art von Werkzeugmaschine zu schaffen CNC-Gravier- und Fräsmaschine entstand.

CNC-Gravier- und Fräsmaschine ist eine neuartige CNC-Bearbeitungsmaschine. Seine Entstehung gleicht die Mängel allgemeiner CNC-Werkzeugmaschinen (Fräsmaschinen, Bohrmaschinen usw.) mit Einzelbearbeitungsfunktionen und den hohen Kosten für die Bearbeitung kleiner Produkte in Bearbeitungszentren aus.



Um zu wissen, was eine Gravier-Fräsmaschine ist, müssen wir wissen, was eine CNC-Graviermaschine ist, was eine CNC-Graviermaschine ist und was ihre Unterschiede sind.

Die Graviermaschine ist eigentlich eine CNC-Fräsmaschine, die kleine Werkzeuge, hohe Leistung und Hochgeschwindigkeits-Spindelmotoren verwendet.

Ihre Hauptunterschiede sind unten aufgeführt:

UnterschiedCNC-FräsmaschineCNC-Graviermaschine
SpindelDie Spindelgeschwindigkeiten betragen typischerweise 8000 U/min und es werden teilweise motorisierte Spindeln verwendet. Die Geschwindigkeit kann 20.000–60.000 U/min erreichenKleiner Motor, die Spindelgeschwindigkeit ist relativ hoch, etwa 30000 U/min
SchneidwerkzeugdurchmesserDer am häufigsten verwendete Werkzeugdurchmesserbereich liegt zwischen 6 und 40 mmDer Fräserdurchmesser beträgt oft 0,2-3 mm.
VerarbeitungsfähigkeitBeim CNC-Fräsen können schwere oder leichte Schnitte durchgeführt werdenMit der CNC-Gravur können nur leichte Schnitte durchgeführt werden.
AnwendungsindustrieDie Anwendungsbereiche von CNC-Fräsmaschinen sind große Maschinen, Fertigung, Eisenwaren, Textilindustrie, Leichtindustrie und LandwirtschaftDie meisten CNC-Fräsen werden in der Gravurindustrie eingesetzt. Einige Formenbaubetriebe nutzen diese Maschine, um das Gravieren und Beschriften von Materialien sowie das Zerkleinern kleiner Schnitte zu erleichtern.



Was ist eine Gravierfräsmaschine?

Die Gravier- und Fräsmaschine konzentriert sich auf das Gravieren und Fräsen und ist ein Übergangsmodell zwischen der Graviermaschine und dem Bearbeitungszentrum. Der Vorteil gegenüber der Graviermaschine besteht darin, dass die Maschine eine höhere Steifigkeit, eine höhere Verarbeitungseffizienz und eine hohe Leistung aufweist und für das schnelle und schwere Schneiden weicher Metalle geeignet ist.

Die Vorteile im Vergleich zum Bearbeitungszentrum sind: Die Verarbeitungsgeschwindigkeit von Weichmetallen wie Kupfer und Aluminium ist schneller und die Endbearbeitungsgeschwindigkeit von Stahlformen ist effizienter. Seine Nachteile sind nicht zum Schruppen und schweren Zerspanen großer Werkstücke geeignet.

Gravier- und Fräsmaschinen werden ebenfalls mit hoher Geschwindigkeit entwickelt, allgemein als Hochgeschwindigkeitsmaschinen bezeichnet, mit stärkerer Schneidleistung und sehr hoher Bearbeitungsgenauigkeit. Sie können auch Materialien mit einer Härte über HRC60 direkt verarbeiten und auf einmal umformen.



Um den Anforderungen nach Reduzierung der Maschinenkosten sowie hoher Geschwindigkeit und hoher Präzision in Branchen wie Präzisionsformen und 3C-Produkten gerecht zu werden, haben wir schnelle und hochpräzise Gravier- und Fräsmaschinen auf den Markt gebracht: YS-Serie.

Verarbeitungsmaterialien:

Das Produkt kann für verschiedene Materialien präzise bearbeitet werden: Stahl, Kupfer, Aluminium, Graphit, Glas usw.

Anwendung Industrie:

Es wird häufig in Präzisionsformen, Kupferelektroden, der Herstellung von Schuhformen, der Chargenverarbeitung von Uhren, Uhren und Brillenprodukten usw. verwendet.



Merkmale der Gravier- und Fräsmaschine YS-870A:

1. Ein patentierter Spindelkasten einer Gravier- und Fräsmaschine

Im Spindelkasten befindet sich ein abgestuftes Loch; Die elektrische Spindel wird in das abgestufte Loch eingebaut und ein Flansch dient zur Befestigung des Spindelkastens

2. Arbeitstisch

Kastenstruktur und Kugelumlaufspindel sind integral geformt.

3. Optische lineare Maßstäbe

Optionale optische Linearskalen von Heidenhain und Fagor mit einer Genauigkeit von unter ±5 µm

4. Basis

Mehrschichtiger Wandkastenaufbau, rückseitige Späneabsaugung

5. Eine dreieckige Rippenstruktur einer Brückensäule

Das Gebrauchsmuster der dreieckigen Rippenstruktur der Türbrücke verbessert die dynamische und statische Steifigkeit der Werkzeugmaschine und erhöht die Bearbeitungsgenauigkeit.

6. Optionale direktangetriebene BBT40-Spindel

7. Upgrade-Konfiguration

Standard-Servo-Karussell-Werkzeugmagazin; HSK-E40 Motorspindel; Graphitschutzpaket; Laser-Werkzeugsonde; Ölnebelabscheidersystem und mehr

8. Stabile Genauigkeit

Die optischen Linearmaßstäbe mit geschlossenem Regelkreis und hoher Positionierungsgenauigkeit können den Positionierungsfehler, der durch die thermische Ausdehnung der Leitkugelumlaufspindel verursacht wird, wirksam unterdrücken.

9. Systemstabilität

Ausgestattet mit Siemens 828D-System.

Standardzubehör

7,5 kW-ER32-24000

Automatische Werkzeuglängenmessung

Spindelölkühler

Vollständiger Gehäuseschutz

Kühlmitteltank und Ölskimmer

Handrad (MPG)

NivellierungSchrauben und Pads

Werkzeugkasten

Automatisches Schmiersystem

Transformator

LED-Arbeitsleuchte

Spindelluft- und Kühlmittelstrahl

Übertragungssoftware und Kabel 20 m

LED-Warnleuchte mit 3 Farben

Wartungs- und Betriebshandbuch

Wärmeaustausch für Schaltschrank

Optionen

Ölnebelabscheider

ATC

7,5 kW-BT30-24000



BBT40-15000



Drehtisch





Optionale Modelle der YS-Serie:

ModellYS-760AYS-760BYS-770YS-870AYS-870BYS-8012
Verfahrweg X/Y/Z mm700/600/300700/600/300700/600/300800/700/300800/700/300800/1200/300
Spindelnase bis bearbeitbar mm90-390225-525175-525130-430205-505195-495
