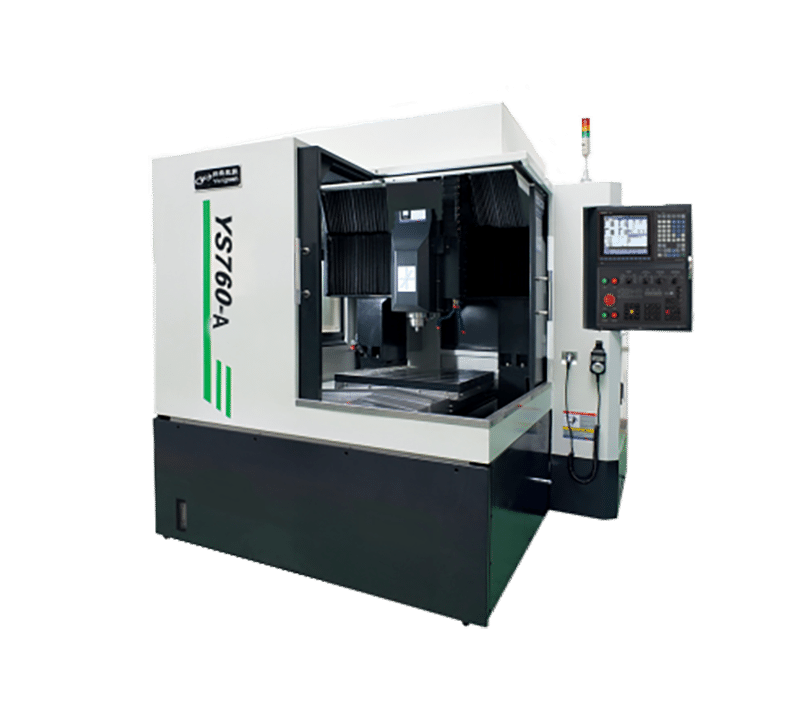

Die CNC-Gravierfräsmaschine ist eine CNC-Fräsmaschine vom Gantry-Typ. Als kleine CNC-Fräsmaschine ist neben ihrer Genauigkeit unbestreitbar auch ihre Steifigkeit recht gut. Die CNC-Gravierfräsmaschine ist weit verbreitet für den präzisen Aluminiumformenbau, die Herstellung von Metallprodukten oder sogar das präzise Stahlgravieren und -fräsen.
max. Verfahrweg der X-Achse :
700mmmax. Verfahrweg der Y-Achse :
600mmmax. Verfahrweg der Z-Achse :
300mmMax. Werkstücklänge :
700mmMax. Werkstückbreite :
600mmMax. Werkstückgewicht :
400KGAnwendung :
Precision Moldwird bearbeitet :
Drilling, Milling, Tapping, EngravingSStrukturmerkmale der Gravier- und Fräsmaschine
 |
Die CNC-Gravierfräsmaschine ist eine CNC-Fräsmaschine vom Gantry-Typ. Als kleine CNC-Fräsmaschine ist neben ihrer Genauigkeit unbestreitbar auch ihre Steifigkeit recht gut. Die CNC-Gravierfräsmaschine ist weit verbreitet für den präzisen Aluminiumformenbau, die Herstellung von Metallprodukten oder sogar das präzise Stahlgravieren und -fräsen. |
Merkmale der Gravier- und Fräsmaschine
 |
1. Ein patentierter Spindelkasten einer Gravier- und Fräsmaschine Im Inneren des Spindelkastens befindet sich ein abgestuftes Loch; Die elektrische Spindel wird in das Stufenloch eingebaut, und ein Flansch dient zur Befestigung des Spindelkastens 2. Arbeitstisch Kastenstruktur und Kugelumlaufspindel sind einstückig ausgebildet. 3. Optische Linearskalen Optionale optische Linearskalen von Heidenhain, Fagor mit einer Genauigkeit von unter ±5 µm 4. Basis Mehrschichtiger Wallbox-Aufbau, rückseitige Späneabsaugung 5. Eine dreieckige Rippenstruktur der Brückensäule Das Gebrauchsmuster der dreieckigen Rippenstruktur der Türbrücke verbessert die dynamische und statische Steifigkeit der Werkzeugmaschine und erhöht die Bearbeitungsgenauigkeit. 6. Optionale direkt angetriebene BBT40-Spindel 7. Upgrade-Konfiguration Standard-Servokarussell-Werkzeugmagazin; HSK-E40 Motorspindel; Graphit-Schutzpaket; Laser-Tool-Sonde; Ölnebelabscheidersystem und mehr 8. Stabile Genauigkeit Die optischen Linearmaßstäbe mit geschlossenem Regelkreis und hoher Positioniergenauigkeit können den durch die thermische Ausdehnung der Führungskugelumlaufspindel verursachten Positionierfehler wirksam unterdrücken. 9. Systemstabilität Ausgestattet mit Siemens 828D-System. |
Gravier- und Fräsbearbeitungszentrum Parameter
|
Modell |
YS-760A |
||
|
Thema |
Spezifikationen |
Einheiten |
|
|
Reisen |
X/Y/Z-Achse |
mm |
700/600/300 |
|
Spindelnase zum Arbeitstisch |
mm |
90-390 |
|
|
Dreiachsige Führungsbahn |
/ |
Linearführung |
|
|
Türbreite |
/ |
760 |
|
|
Arbeitstisch |
Größe des Arbeitstisches (L*B) |
mm |
700*600 |
|
Maximale Tabellenlast |
kg |
400 |
|
|
T-Nut |
mm |
5-16x125 |
|
|
Spindel |
Spindelkonus |
Typ |
BT-30 |
|
Spulengeschwindigkeit |
U/min |
24000 |
|
|
Spindelantriebstyp |
/ |
Eingebaut |
|
|
Vorschubgeschwindigkeit |
Eilgang (X/Y/Z) |
m/Min |
15.15.12 |
|
Schnittvorschub (X/Y/Z) |
m/Min |
12 |
|
|
Werkzeugwechsler |
Werkzeugwechsler |
/ |
Karussell-Servo ATC |
|
Motor |
Spindelmotor |
kw |
5.5 |
|
Dreiachsiger Servomotor |
kw |
0,85/0,85/1,3 |
|
|
Genauigkeit |
Genauigkeit |
mm |
±0,005 |
|
Wiederholbarkeit |
mm |
±0,003 |
|
|
Leistung erforderlich |
Leistungsbedarf |
kwa |
12 |
|
Luftdruckanforderung |
kg/cm² |
6^8 |
|
|
Andere |
Außenmaße (L*B*H) |
mm |
2100 x 2500 x 2550 |
|
Bruttogewicht |
t |
3.8 |
|
|
7.5KW-ER32-24000 Automatische Werkzeuglängenmessung Spindelölkühler Vollständiger Gehäuseschutz |
Kühlmitteltank & Ölskimmer Handrad (MPG) Nivellierbolzen und Pads Werkzeugkiste |
Automatisches Schmiersystem Transformator LED-Arbeitslicht Spindelluft- und Kühlmittelstoß |
Übertragungssoftware und Kabel 20m LED 3-Farben-Warnlicht Wartungs- und Betriebshandbuch Wärmetauscher für Schaltschrank |
Optionen
|
Ölnebelabscheider ATC |
7.5KW-BT30-24000
|
BBT40-15000
|
Drehtisch
|
