Vertikale Bearbeitungszentren bieten außergewöhnliche Vielseitigkeit beim Schneiden unterschiedlichster Materialien und steigern gleichzeitig die Produktivität deutlich. Durch die Minimierung von Produktionszykluszeiten und die Reduzierung von Bearbeitungskosten verbessern diese Maschinen die Rentabilität des gesamten Prozesses. Ingenieure haben fortschrittliche Konstruktionsmerkmale integriert, um die Abläufe zu optimieren und Ausfallzeiten aufgrund häufiger Qualitätskontrollen effektiv zu reduzieren. Das CNC-Vertikalbearbeitungszentrum zeichnet sich durch ein ergonomisches Design aus, das den Bedienerkomfort und die Arbeitsbedingungen für maximale Effizienz optimiert.
max. Verfahrweg der X-Achse :
1400mmmax. Verfahrweg der Y-Achse :
800mmmax. Verfahrweg der Z-Achse :
750mmMax. Werkstücklänge :
1500mmMax. Werkstückbreite :
800mmMax. Werkstückgewicht :
1500KGAnwendung :
Precision Mold, Auto Partswird bearbeitet :
Surface Milling, Drilling Holes, TappingYSV-1482 Vertikale Bearbeitungsmaschinen Strukturelle Merkmale
1. Durch den Einsatz eines taiwanesischen Frequenzumrichter-Werkzeugmagazins verkürzt sich die Werkzeugwechselzeit auf 1,4 Sekunden, was die Bearbeitungseffizienz effektiv verbessert; 2. Alle drei Achsen sind serienmäßig mit einem hohen Drehmomentausgang ausgestattet, was eine schnelle und genaue Positionierung ermöglicht. 3. Der Spindelmotor ist standardmäßig mit einem drehmomentstarken 11-15 kW-Generalmotor ausgestattet, und das Spindeldrehmoment ist im Vergleich zu anderen Marken des gleichen Modells deutlich verbessert, was ihn sehr gut für schwere Zerspanung geeignet macht; 4. Die Werkzeugmaschinenteile stammen von einer bekannten Marke eines renommierten Herstellers und verfügen über eine fortschrittliche Konfiguration in der Branche. |
VertikalrahmenmaschineOptomechanische Eigenschaften

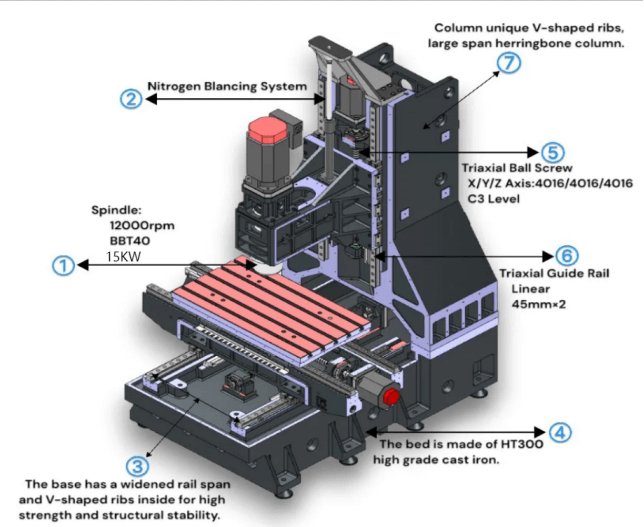

 | 1. Es wird die deutsche Rexroth-Schiene verwendet, deren Breite 45 mm beträgt. 2. Die Y-Achse hat eine extrem große Spannweite von 745 mm; 3. Unterstützt durch 6 Gleitsitze auf der X-Achse, gewährleistet eine hohe Steifigkeit ein kraftvolles Schneiden; 4. Die dreiachsige Spindel ist mit einer PMI-Außendurchmesserschraube von 40 mm und der Güteklasse C3 ausgestattet. Die dreiachsige Spindel ist mit einem NSK-Originallager (3062) im 3+2-Modus ausgestattet und vorgespannt, um thermische Verschiebungen zu verhindern. 5. Der Außendurchmesser beträgt 150 mm und die hochsteife BBT-Spindel ist mit Ringbeschichtung versehen; 6. Mit einem in Taiwan entwickelten, ultraschnellen Schneidzylinder kann die Schneidzeit bis zu 0,28 Sekunden betragen. 7. Das Maschinenbett besteht aus präzisionsgefertigtem HT300-Hochleistungsgusseisen. |
Vertikale BearbeitungszentrenParameter
| Artikel | Spezifikation | Einheiten | YSV-1482 |
| Reisen | X/Y/Z-Achse | mm | 1400*800*750 |
| Abstand Spindelnase zu Tisch | mm | 150-900 | |
| Abstand von der Spindelmitte zur Säulenspur | mm | 880 | |
| Streckenformular | Linearführung | ||
| Arbeitstisch | Tischgröße (Länge*Breite) | mm | 1500*800 |
| Die maximale Tragfähigkeit der Werkbank | kg | 1500 | |
| T-Nut | Nr./mm | 6-22*110 | |
| Spindel | Spindelkegelbohrung (Modell-/Einbaugröße) | mm | BBT40 |
| Spindeldrehzahl | U/min | 8000 | |
| Spindelantriebsmodus | Riemenart | ||
| Füttern | Schnellvorschub entlang der X/Y/Z-Achse | m/min | 24.24.24 |
| Schneidvorschub | mm/min | 10000 | |
| Werkzeugwechsler | Werkzeugwechsel | Seitenamplituden-Frequenzumwandlung | |
| Griffspezifikationen | Typ | BT40 | |
| Werkzeugkapazität | Werkzeuge | 24 | |
| Maximaler Werkzeugdurchmesser (Näherungswerkzeug) | mm | 80 | |
| Maximaler Werkzeugdurchmesser (ohne Näherungswerkzeug) | mm | 120 | |
| Maximale Werkzeuglänge | mm | 300 | |
| Maximales Werkzeuggewicht | kg | 7 | |
| Schnellste Werkzeugwechselzeit | Sekunde | 1.4 | |
| Motor | Spindelmotor | kw | βiIP 22/8000 |
| 3-Achsen-Servomotor | kw | βis22/3000/βis30/2000/βis30B/2000 | |
| Schneidwasserpumpenmotor | m/hm | 4.30 Uhr | |
| Leistungsbedarf | Leistungsbedarf | kVA | 25 |
| Anforderungen an die Luftquelle | kg/cm | 6–8 | |
| Maschinengröße | L*B*H | mm | 4700*2950*2766 |
| Gewicht | t | 10,5 |
Sicherheitstür Automatisches Schmiersystem Vollständig umschlossener Schutz Luftgewehr | Starres Gewindeschneiden Wärmetauscher für Elektroschrank Spindelkühlmitteldüsen Kühlmittelpistole | Doppelte LED-Arbeitsleuchte LED-Warnleuchte mit 3 Farben Kühlmittelbehälter und Spänewanne Werkzeugkasten | Spindelnasen-Luftblasen Nivellierbolzen und -platten M30 Auto Off Wartungs- und Betriebshandbuch |
Optionen
Optischer Linearmaßstab CTS Werkstück- und Werkzeugtaster | Kühlmittelpistole Werkzeugbruchsystem Spänefördersystem | Ölnebelabscheider Ölabscheider Drehtisch | 12000 U/min DDS-Spindel 15000 U/min DDS-Spindel HSK-63-18000 Eingebauter Motor |
