Die Werkzeugmaschine dieses Produkts ist mit Markenkomponenten der Branche ausgestattet. Sie verfügt über einen drehmomentstarken und schnelllaufenden Motor sowie ein extrem steifes Maschinenbett. Hohes Drehmoment, hohe Drehzahl und höchste Präzision sind selbstverständlich. Sie eignet sich für die Hochgeschwindigkeits-Präzisionsbearbeitung kleiner und mittelgroßer Maschinenteile in der Automobil-, Textilmaschinen- und anderen Industrien.
max. Verfahrweg der X-Achse :
1200mmmax. Verfahrweg der Y-Achse :
280mmmax. Verfahrweg der Z-Achse :
280mmMax. Werkstücklänge :
1320mmMax. Werkstückbreite :
650mmMax. Werkstückgewicht :
1200KGAnwendung :
Precision Mold, Auto Partswird bearbeitet :
Surface Milling, Drilling Holes, TappingStrukturelle Merkmale der vertikalen Bearbeitung
 | Die Werkzeugmaschine dieses Produkts ist mit Markenkomponenten der Branche ausgestattet, verfügt über einen drehmomentstarken Hochgeschwindigkeitsmotor und eine extrem steife Bettkonstruktion.
Aufgrund des hohen Drehmoments, der hohen Geschwindigkeit und der hohen Präzision eignet es sich für die Bearbeitung aller Arten von Produkten und Formen. |

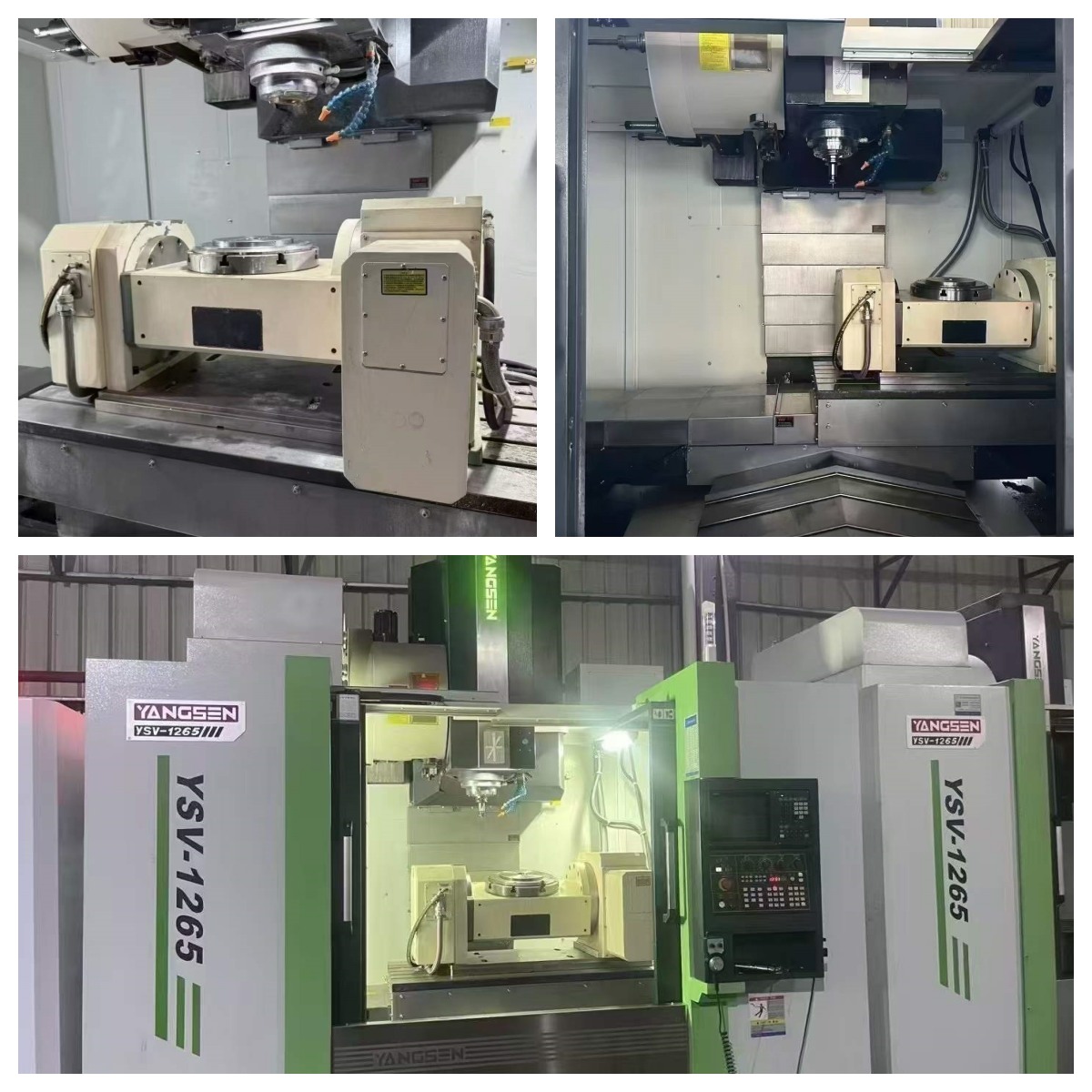

Upgrade-Option: 5-Achs-CNC-Bearbeitungszentrum
Für Kunden, die komplexere Teilebearbeitungen und höhere Flexibilität benötigen, bietet Yangsen eine 5-Achs-CNC-Bearbeitungslösung auf Basis der YSV-Serie. Diese Weiterentwicklung ermöglicht höchste Genauigkeit, Mehrwinkelbearbeitung und reduzierte Rüstzeiten – ideal für die Luft- und Raumfahrt-, Automobil- und Präzisionsformenbauindustrie.
Maschinenschneidleistung
Oberflächenfräsen | Stahl 45# | Bohrlöcher | Stahl 45# | Klopfen | Stahl 45# | ||
Schneiden 6 mm |
| Fräserdurchmesser Ø80 |
| Schneiden Gewindeschneiden M30 |
| ||
Cutter | Ø125 mm * 5T | Cutter | Ø80 mm * 2T | Cutter | M30*3P | ||
Spindeldrehzahl | 550 U/min | Spindeldrehzahl | 80 U/min | Spindeldrehzahl | 120 U/min | ||
Füttern | F500 | Füttern | F100 | Füttern | F420 | ||
Breite | 80 mm | Breite | 80 mm | Breite | 50 mm | ||
Strukturelle Merkmale von Vertikalrahmenmaschinen
 | 1. Standard-Luftkonfigurationsgerät zur Gewährleistung einer stabileren Verarbeitung. 2. Säulen-Doppelarmkonstruktion, Werkzeugmagazin in Schulterform, bessere Steifigkeit. 3. Arbeitstisch: 1320 x 650 mm 4. Optische Längenskalen: Optionale optische Längenskalen mit Heidenhain- oder Fagor-Gitter, Genauigkeit±5µm, um die Positioniergenauigkeit der Werkzeugmaschine zu gewährleisten. 5. Werkzeugmagazin mit Servomotor aus Taiwan und einer Werkzeugwechselzeit von 1,4 Sekunden. 6. Dreiachsiger Verfahrweg X:1200 / Y: 680 / Z: 680 Die vorgesehene Einbauposition der optischen Linearmaßstäbe kann mit einer Kühlung durch Kugelgewindetrieb ausgestattet werden. 7. Der Spindelmotor ist mit einem standardmäßigen 15kW (SJ-D15-08) leistungsstarken Spindelmotor mit einer maximalen Drehzahl von 8000 U/min ausgestattet, der für schwere Zerspanung geeignet ist. 8. Installieren Sie japanische THK- oder deutsche Rexroth-Line-Führungsschienen mit einer Linearführungsschienenbreite von bis zu 45 mm. 9. Außendurchmesser 150 mm, hochsteife BBT40-Spindel, 10000 U/min, kurze Nase, Spindel mit fünf Lagern, Kühlmitteldüsen. 10. Die Rückseite des Spindelkopfes ist kastenförmig, dreieckig, mit 6 Gleitblöcken in Z-Richtung und extremer Steifigkeit ausgestattet. 11. Die Dreiachsen-Drehvorrichtung verwendet japanische THKΦ40-C3-Gewindespindeln und NSK-Originallager (3062) in 3+2-Anordnung. Eine Vorspannung verhindert thermische Verformungen.
|
Vertikale BearbeitungszentrenParameter
| Modell | YSV-1265 | ||
| Thema | Spezifikationen | Einheiten | |
| Reisen | X/Y/Z-Achse | mm | 1200x680x680 |
| Spindelnase zum Arbeitstisch | mm | 120-800 | |
| Spindelmitte zu Säule | mm | 700 | |
| Dreiachsige Führungsschiene | / | Rollen-Linearführung | |
| Arbeitstisch | Arbeitstischgröße (L*B)） | mm | 1320x650 |
| Maximale Tischbelastung | kg | 1200 | |
| T-Nut | mm | 5-18x100 | |
| Spindel | Spindelkonus | Typ | BBT-40 |
| Spindeldrehzahl | U/min | 10000 | |
| Spindelantriebstyp | / | Gürtel | |
| Vorschubgeschwindigkeit | Schnelltraverse (X/Y/Z) | m/min | 30/30/30 |
| Schnittvorschub(X/Y/Z) | m/min | 10 | |
| Werkzeugwechsler | Automatischer Werkzeugwechsler | / | ARM-Typ |
| Werkzeugschaftart | Typ | BT-40 | |
| Werkzeugaufbewahrungskapazität | Stück | 24 | |
| Maximaler Werkzeugdurchmesser (angrenzend) | mm | 80 | |
| Maximaler Werkzeugdurchmesser (leer) | mm | 120 | |
| Maximale Werkzeuglänge | mm | 300 | |
| Maximales Werkzeuggewicht | kg | 7 | |
| Werkzeugwechselzeit | Sekunde | 1.4 | |
| Motor | Spindelmotor | kw | 15 |
| Dreiachsiger Seixo-Motor | kw | 3,0/3,0/4,5 | |
| Erforderliche Leistung | Leistungsbedarf | kVA | 25 |
| Luftdruckbedarf | kg/cm² | 6^8 | |
| Andere | Äußere Abmessungen (L*B*H) | mm | 3100x2558x2794 |
| Bruttogewicht | t | 8,7 | |
Sicherheitstür Automatisches Schmiersystem Vollständig umschlossener Schutz Luftgewehr | Starres Gewindeschneiden Wärmetauscher für Elektroschrank Spindelkühlmitteldüsen Kühlmittelpistole | Doppelte LED-Arbeitsleuchte LED-Warnleuchte mit 3 Farben Kühlmittelbehälter und Spänewanne Werkzeugkasten | Spindelnasen-Luftblasen Nivellierbolzen und -platten M30 Auto Off Wartungs- und Betriebshandbuch |
Optionen
Optischer Linearmaßstab CTS Werkstück- und Werkzeugtaster | Kühlmittelpistole Werkzeugbruchsystem Spänefördersystem | Ölnebelabscheider Ölabscheider Drehtisch | 12000 U/min DDS-Spindel 15000 U/min DDS-Spindel HSK-63-18000 Eingebauter Motor |
