Yangsen HMCs sind so konzipiert, dass sie äußerst stabil, kostengünstig, umweltfreundlich und leicht an Betrieb und Wartung anpassbar sind. Diese Designkonzepte treiben uns dazu an, den Kunden zu seiner Zufriedenheit zu bedienen.
max. Verfahrweg der X-Achse :
2000mmmax. Verfahrweg der Y-Achse :
1350mmmax. Verfahrweg der Z-Achse :
1350mmMax. Werkstücklänge :
1250mmMax. Werkstückbreite :
1250mmMax. Werkstückgewicht :
5.0TAnwendung :
Auto Partswird bearbeitet :
Surface Milling, Drilling Holes, TappingMerkmale des CNC-Horizontalbearbeitungszentrums

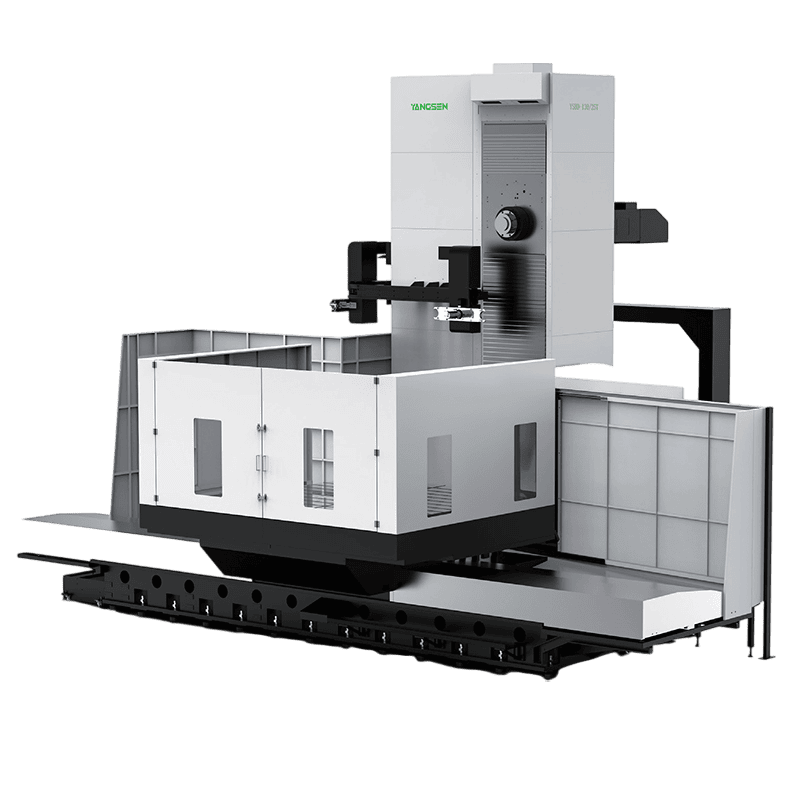

 | Ein horizontales Bearbeitungszentrum (HMC) ist ein Bearbeitungszentrum, dessen Spindel horizontal ausgerichtet ist. Diese Konstruktion des Bearbeitungszentrums begünstigt einen unterbrechungsfreien Produktionsbetrieb. Ein Grund dafür ist, dass die horizontale Ausrichtung dazu führt, dass Chips herunterfallen und nicht vom Tisch geräumt werden müssen. Diese horizontale Maschine verfügt über ein T-Design, eine rotierende Arbeitstischstruktur, eine ultrabreite Führungsführungsstruktur, die Standardkonfiguration mit großem Drehmoment und einen Hochgeschwindigkeitsmotor. Sie können den Austausch-Arbeitstisch separat bestellen. Unsere Produkte eignen sich für die Bearbeitung verschiedener komplexer Teile. Es ist die bevorzugte Ausrüstung im Bereich Automobilmotoren und Hohlraumbearbeitung im 5G-Bereich. |
Leistung beim maschinellen Schneiden
Flächenfräsen | Stahl 45# | Bohrlöcher | Stahl 45# | Klopfen | Stahl 45# |
Schnitttiefe 7mm |
| Fräserdurchmesser Ø82 |
| Klopfen M36 |
|
Cutter | Ø120mm*5T | Cutter | Ø82mm*2T | Cutter | M36*3P |
Spulengeschwindigkeit | 420 U/min | Spulengeschwindigkeit | 500 U/min | Spulengeschwindigkeit | 120 U/min |
Füttern | F500 | Füttern | F100 | Füttern | F480 |
Breite | 100mm | Breite | 82mm | Breite | 36mm |
Horizontale Bearbeitung Produkt Eigenschaften
 | Maschinenbett, Säule Gleichseitige Dreiecksstruktur der Säule, mehrschichtige Versteifungen sind angeordnet, um die Stabilität des Maschinenbetts zu verbessern. Positives T-Strukturbett, X-Achsen-Stufenanordnung, vergrößerte Linienführungsspanne, starre Unterstützung. Verwenden Sie eine hochfeste Rexroth-Rollenführung, hohe Tragfähigkeit und stabile Präzision. |
 | Spindel 6 hochsteife Lager einbauen; Außendurchmesser 190 mm Taiwan Original BBT50 Spindel; Spindelluft bläst, um zu verhindern, dass Gegenstände in die Spindel gelangen; Zur Verbesserung der Bearbeitungsqualität ist die Spindel mit einer Ringbrause ausgestattet. Der Standard-FANUC-Motor ilP30/8000 mit großem Drehmoment und großer Arbeitsfläche ist mit einer stärkeren Schwerschnittleistung ausgestattet. |
 | Optische lineare Skalen Optionale optische Linearskalen von Heidenhain und Fagor, Genauigkeit ± 5 µm, um die Positionierungsgenauigkeit der Maschine sicherzustellen. |
 | Doppelter Wechseltisch/Vierachs-Drehtisch Verwirklichen Sie den Werkstückaustausch und verbessern Sie die Verarbeitungseffizienz. Das Werkstück wird zum einfachen Spannen außen platziert; Turbine aus Legierung mit hoher Steifigkeit, verschleißfest, hohe Positionierungsgenauigkeit; Starke Verriegelung, reduziert Verformung, beständig gegen starkes Schneiden. |
 | Werkzeugmagazin Durch die Verwendung des aus Taiwan importierten Frequenzumwandlungs-Werkzeugmagazins ist die Werkzeugwechselgeschwindigkeit schnell und stabil. |
Parameter des horizontalen Bearbeitungszentrums
| Modell | YSHD-1250 | ||
| Thema | Spezifikationen | Einheiten | |
| Reisen | X/Y/Z-Achse | mm | 2000/1350/1350 |
| Spindelnase zum Arbeitstisch | mm | 50-1400 | |
| Spindelmitte zur Säule | mm | 350-1700 | |
| Dreiachsige Führung | Rollenlinearführung | ||
| Arbeitstisch | Arbeitstischgröße (L*B) | mm | 1250*1250 |
| Maximale Tischlast | t | 5 | |
| Tischschraube | mm | ||
| T-Nut | mm | 7-22x160 | |
| Anzahl der Paletten | Stck | 1 | |
| Tabellenindizierung | 1°/0,001° | ||
| Maximaler Drehdurchmesser | mm | φ2200 | |
| Spindel | Spindelkegel | Typ | BBT-50 |
| Spulengeschwindigkeit | U/min | 6000 | |
| Spindelantriebstyp | Gürtel | ||
| Vorschubgeschwindigkeit | Eilgang (X/Y/Z) | m/min | 10.10.10 |
| Schnittvorschub (X/Y/Z) | m/min | 10 | |
| Werkzeugwechsler | Automatischer Werkzeugwechsler | ARM-Typ (Servoantrieb) | |
| Art des Werkzeugschafts | Typ | BT-50 | |
| Werkzeugspeicherkapazität | Stück | 24 | |
| Max. Werkzeugdurchmesser (benachbart) | mm | 125 | |
| Max. Werkzeugdurchmesser (leer) | mm | 250 | |
| Max. Werkzeuglänge | mm | 500 | |
| Max. Werkzeuggewicht | kg | 25 | |
| Werkzeugwechselzeit | Sek | 4.9 | |
| Motor | Spindelmotor | kw | 15./18.5 |
| Dreiachsiger Servomotor | kw | 3,0/3,0/3,0 | |
| Genauigkeit | Genauigkeit | mm | ±0,01 |
| Wiederholbarkeit | mm | ±0,005 | |
| Strom erforderlich | Leistungsbedarf | kva | 40 |
| Luftdruckanforderung | kg/cm² | 6^8 | |
| Andere | Außenmaße (L*B*H) | mm | 8160*6135*4100 |
| Bruttogewicht | t | 28 | |
Werkzeugwechsler mit Arm Automatisches Schmiersystem Vollständiger Gehäuseschutz | Starres Gewindeschneiden Wärmeaustausch für Schaltschrank Kühlmitteltank und Spänewanne | Daul LED-Arbeitsleuchte LED-3-Farben-Warnlicht M30 Auto-Off | Spindelnase-Luftblasen Nivellierschrauben und -pads |
Optische lineare Skala CTS | Werkzeugbruchsystem Kettenfördersystem für Späne | Ölnebelabscheider Ölskimmer | Drehtisch Werkstück- und Werkzeugmesstaster |
