Die CNC-Gewindeschneidmaschine eignet sich für die Bearbeitung von Hochglanzprodukten und Präzisionsformen und kann die Funktionen Bohren, Fräsen, Ausdrehen und Abkanten der meisten Metallprodukte realisieren. Sie kann koordiniertes Ausdrehen, verschiedene komplizierte Nocken, Prototypen, Laminierfolien, Bogennuten und andere Bearbeitungen präzise und effizient durchführen.
max. Verfahrweg der X-Achse :
600mmmax. Verfahrweg der Y-Achse :
400mmmax. Verfahrweg der Z-Achse :
350mmMax. Werkstücklänge :
700mmMax. Werkstückbreite :
400mmMax. Werkstückgewicht :
350KGAnwendung :
Precision Mold, Bathroom Products, Auto Parts, Semiconductor Industrywird bearbeitet :
Drilling, TappingCNC-Gewindeschneidmaschine Eigenschaften
 | Durch ihre einfache und effiziente Konstruktion eignen sich Bohr- und Gewindeschneidzentren ideal für präzise, schnelle und wiederholte Bearbeitungsprozesse. Die optimierte Konstruktion maximiert Effizienz und Gewindeschneidgeschwindigkeit und ermöglicht das Bohren in härtere Werkstoffe. CNC-Gewindeschneidmaschinen finden breite Anwendung in der Bearbeitung von kleinen und mittelgroßen Gehäusen, Abdeckungen, Platten und anderen Serienteilen in Branchen wie dem Formenbau, der Automobilindustrie, dem Lokomotivbau, der Luftfahrt, der Messtechnik, der Textilindustrie, der Elektronikindustrie, der Präzisionshardware- und Maschinenbauindustrie. Das Maschinenbett besteht aus hochwertigem HT300-Gusseisen mit Präzisionsgusstechnik. Die Spindeldrehzahl der BT30 beträgt 20.000 U/min, die Motorleistung 5,5 kW. Ausgestattet mit einem 21T Servo-Werkzeugwechsler mit Tellerrad, beträgt die Werkzeugwechselzeit 1,8 Sekunden. Die Eilganggeschwindigkeit beträgt 60/60/48, und die Gewindeschneidgeschwindigkeit bei Steifigkeit liegt bei 6000 U/min.
|

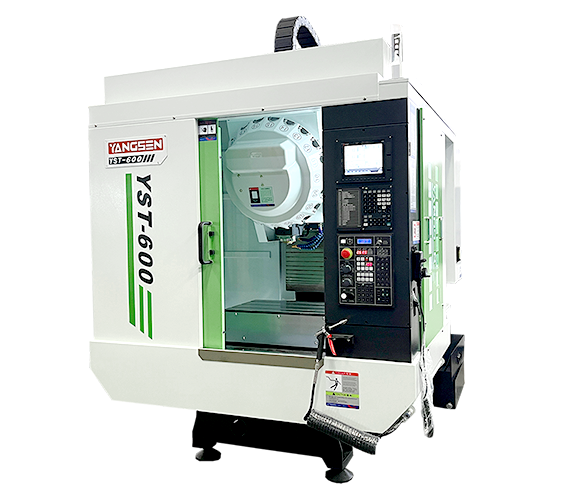

YST-600 CNC-Bohr- und Gewindeschneidzentrum Eigenschaften
①. Höhere Z-Achse
Der effektive Hub der Z-Achse beträgt 410 mm, der Abstand zwischen der Spindelnase und der Tischoberfläche beträgt 150-560 mm, vier Achsen können ohne zusätzliche Erhöhungsblöcke installiert werden, und die Steifigkeit der Werkzeugmaschine wird nicht beeinträchtigt.
②. Großer Tisch
Tischgröße: 1000 x 450 mm. Der größere Arbeitstisch ermöglicht die Bearbeitung größerer Teile.
Optische lineare Skalen
Optionale Heidenhain, Fagor optische lineare Skalen mit einer Genauigkeit von unter ±5µm.
③. Stabile Basis
Gemeinsame V8-Basis, 1020 mm Spannweite, hohe Steifigkeit, hochpräzises Bett.
④. Leistungsstarker Motor
Standardmäßig BT30 Hochgeschwindigkeitsmotor mit 20000 U/min, Leistung 5,5 kW; optional 12000 U/min für einen Motor mit hohem Drehmoment, Leistung 7,5 kW.
Schnelle Werkzeugwechselgeschwindigkeit
Ausgestattet mit einem 21T Servo-Werkzeugmagazin beträgt die Werkzeugwechselzeit 1,8 s; die Eilganggeschwindigkeit der X/Y-Achse beträgt 60 m/min, die der Z-Achse 48 m/min.
Leistungsstarke Spindel
YSV800-Konfiguration BBT40 Außendurchmesser 150 mm mit höherer Steifigkeit und kurzer Spindelnase, fünf Lager, Kühlmitteldüsen.
Upgrade-Konfiguration
Deutsche Rexroth-Rollen-Linearführung, taiwanesisches Servo-Werkzeugmagazin, taiwanesische Spindel.
Schönes Aussehen
Blechdesign im europäischen und amerikanischen Stil, schön und praktisch.
CNC-Bohr- und Gewindeschneidmaschine Parameter
| Modell | YST-600 | ||
| Thema | Spezifikationen | Einheiten | |
| Reisen | X/Y/Z-Achse | mm | 600/400/350 |
| Spindelnase zum Arbeitstisch | mm | 145-495 | |
| Spindelmitte zu Säule | mm | 420 | |
| Dreiachsige Führungsschiene | Kugel-Linearführung | ||
| Arbeitstisch | Arbeitstischgröße (L*B) | mm | 700x420 |
| Maximale Tischbelastung | kg | 350 | |
| T-Nut | mm | 3-14x125 | |
| Spindel | Spindelkonus | Typ | BT-30 |
| Spindeldrehzahl | U/min | 20000 | |
| Spindelantriebstyp | DDS | ||
| Vorschubgeschwindigkeit | Schnelldurchlauf (X/Y/Z) | m/min | 60/60/48 |
| Schnittvorschubgeschwindigkeit (X/Y/Z) | m/min | 10 | |
| Werkzeugwechsler | Automatischer Werkzeugwechsler | Schnelles Rad | |
| Werkzeugschaftart | Typ | BT-30 | |
| Werkzeugaufbewahrungskapazität | Stück | 21 | |
| Maximaler Werkzeugdurchmesser (angrenzend) | mm | 60 | |
| Maximaler Werkzeugdurchmesser (leer) | mm | 80 | |
| Maximale Werkzeuglänge | mm | 200 | |
| Maximales Werkzeuggewicht | kg | 3,5 | |
| Werkzeugwechselzeit | Sekunde | 1.8 | |
| Motor | Spindelmotor | kw | 5,5 |
| Dreiachsiger Servomotor | kw | 1,5/1,5/3,0 | |
| Erforderliche Leistung | Leistungsbedarf | kVA | 15 |
| Luftdruckbedarf | kg/cm² | 6^8 | |
| Andere | Äußere Abmessungen (L*B*H) | mm | 2000x2650x2750 |
| Bruttogewicht | t | 3.6 | |
Sicherheitstür Automatisches Schmiersystem Vollständig umschlossener Schutz | Starres Gewindeschneiden Wärmetauscher für Elektroschrank Kühlmittelbehälter und Spänewanne | Doppelte LED-Arbeitsleuchte LED-Warnleuchte mit 3 Farben Spindelölkühler | Spindelnasen-Luftblasen Leweling Bolits und Pads M30Auto Aus |
Optischer Linearmaßstab Spänefördersystem | Werkzeugbruchsonde Ölabscheider | Ölnebelabscheider Werkstück- und Werkzeugsonde | CTS Drehtisch |
