Ihre neue CNC-Maschine ist angekommen. Doch bevor Sie mit der Teilebearbeitung beginnen können, ist eine Frage wichtiger als alles andere: Ist sie richtig installiert?
Eine fehlerhafte Installation kann zu Vibrationen, ungenauer Bearbeitung, ungeplanten Ausfallzeiten und teuren Nacharbeiten führen – selbst bei einer hochwertigen CNC-Maschine. Die gute Nachricht: Die meisten dieser Probleme lassen sich durch eine korrekte Installation von Anfang an vermeiden.
In diesem Leitfaden lernen Sie neun wesentliche Schritte für die erfolgreiche Installation einer CNC-Maschine kennen. Von der Standortvorbereitung und Maschinenausrichtung bis hin zum abschließenden Probeschnitt ist jeder Schritt darauf ausgelegt, Ihre Maschine schneller in Betrieb zu nehmen und gleichzeitig langfristige Genauigkeit, Zuverlässigkeit und Leistung zu gewährleisten.
Eine reibungslose Installation einer CNC-Maschine beginnt lange bevor die Maschine in Ihrem Werk eintrifft. Wenn Sie etwas Zeit in die Vorbereitung des Standorts, der Versorgungsleitungen und der Hebezeuge investieren, können Sie Stunden – oder sogar Tage – an Verzögerungen während der Installation vermeiden.
Bevor Sie Ihre Maschine entladen, vergewissern Sie sich, dass alles bereit ist. Dies beschleunigt nicht nur die Installation, sondern schützt die Maschine auch vor unnötigen Schäden und gewährleistet eine reibungslose Inbetriebnahme.
Der Aufstellungsort muss ausreichend Platz für den Maschinenbetrieb, die Wartung und zukünftige Servicearbeiten bieten. Der Boden muss tragfähig und eben genug sein, um das Gewicht der Maschine ohne übermäßige Vibrationen oder Setzungen zu tragen. Es ist außerdem wichtig, die Maschine von Wärmequellen, starkem Staub, Feuchtigkeit und anderen Umwelteinflüssen fernzuhalten, die die Bearbeitungsgenauigkeit beeinträchtigen könnten.
Vergewissern Sie sich vor der Installation, dass alle erforderlichen Versorgungsleistungen verfügbar sind. Dazu gehören in der Regel eine stabile Stromversorgung, Druckluft, Kühlmittel, Schmierstoffe und – falls Ihr CNC-System Fernüberwachung oder Datenübertragung erfordert – eine Netzwerkverbindung. Die vorherige Überprüfung dieser Anschlüsse hilft, unnötige Ausfallzeiten während der Inbetriebnahme zu vermeiden.
Große CNC-Maschinen Für das sichere Entladen und Positionieren der Maschine werden geeignete Hebezeuge benötigt. Stellen Sie vor Anlieferung der Maschine den erforderlichen Kran oder Gabelstapler, Hebezeuge, Präzisionsmessgeräte und das grundlegende Montagezubehör bereit. Die Bereitstellung der richtigen Ausrüstung ermöglicht dem Montageteam einen sicheren und effizienten Ablauf.

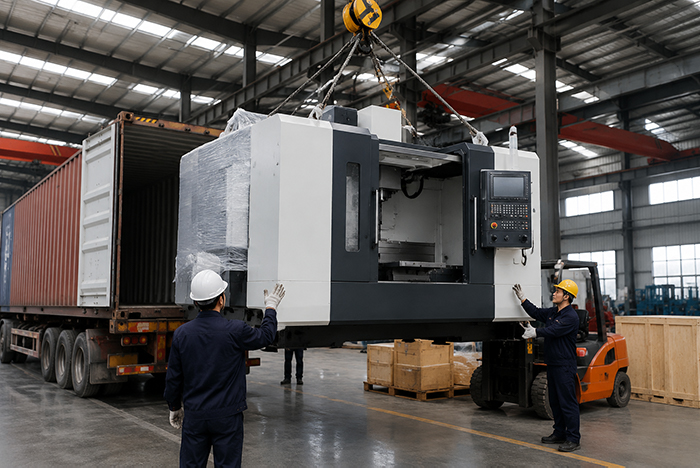

Vor Beginn der Installation muss die CNC-Maschine mithilfe geeigneter Hebezeuge wie Kran oder Gabelstapler sicher entladen werden. Beachten Sie stets die Hebeanweisungen des Herstellers, um Beschädigungen der Maschine oder ihrer Präzisionsbauteile beim Transport zu vermeiden.
Sobald die Maschine abgestellt ist, prüfen Sie sie sorgfältig auf Transportschäden. Kontrollieren Sie das Maschinengehäuse, den Schaltschrank, den Spindelbereich und alle freiliegenden Bauteile. Vergleichen Sie anschließend sämtliches Zubehör und alle Dokumente mit dem Lieferschein, um sicherzustellen, dass nichts fehlt. Sollten Sie Beschädigungen oder fehlende Teile feststellen, kontaktieren Sie den Lieferanten, bevor Sie mit der Installation fortfahren.
Checkliste:
Nachdem die CNC-Maschine entladen und geprüft wurde, wird sie an ihren endgültigen Aufstellungsort gebracht. Die korrekte Positionierung ist wichtiger als ausreichend Stellfläche – sie beeinflusst direkt die zukünftige Wartung, den Materialtransport und die gesamte Produktionseffizienz.
Stellen Sie die Maschine auf ein stabiles Fundament mit ausreichend Freiraum für die Bediener zum Einlegen von Werkstücken, zum Werkzeugwechsel und zur Durchführung von Wartungsarbeiten. Vermeiden Sie die Aufstellung der Maschine in der Nähe von starker Hitze, Feuchtigkeit, Vibrationen oder Geräten mit hoher Stoßbelastung, da diese Umwelteinflüsse die Bearbeitungsgenauigkeit und die langfristige Zuverlässigkeit beeinträchtigen können.
Checkliste:

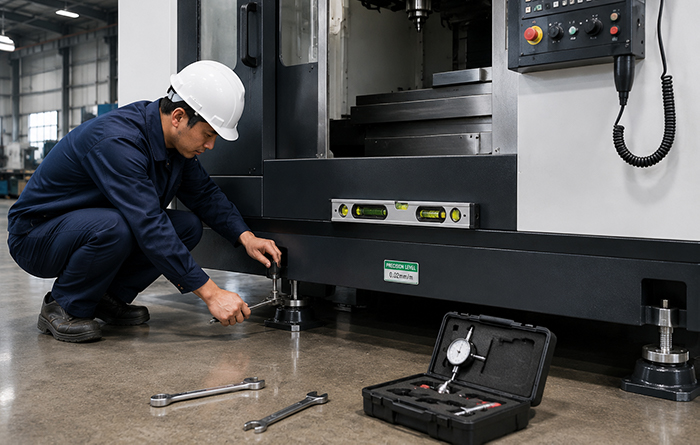

Die Maschinennivellierung ist einer der wichtigsten Schritte im gesamten Installationsprozess. Selbst eine hochpräzise CNC-Maschine kann keine gleichbleibende Bearbeitungsgenauigkeit liefern, wenn sie nicht korrekt nivelliert ist. Eine ungenaue Nivellierung kann zu reduzierter Genauigkeit, ungleichmäßigem Maschinenverschleiß und instabiler Schnittleistung führen.
Justieren Sie die Nivellierbolzen mithilfe einer Präzisionswasserwaage, bis die Maschine den Herstellervorgaben entspricht. Überprüfen Sie die Maschine nach dem Nivellieren erneut auf Stabilität und nehmen Sie gegebenenfalls Feinjustierungen vor, bevor Sie mit der Inbetriebnahme fortfahren.
Checkliste:
Nachdem die Maschine ausgerichtet wurde, schließen Sie alle erforderlichen Versorgungsleitungen an, bevor Sie sie einschalten. Eine stabile Stromversorgung, saubere Druckluft und ein einwandfrei funktionierendes Kühlsystem sind für einen zuverlässigen Betrieb und eine lange Lebensdauer der Maschine unerlässlich. Vergewissern Sie sich vor dem Anschließen, dass die Spezifikationen der Versorgungsleitungen den Anforderungen der Maschine entsprechen.
Sobald alle Systeme angeschlossen sind, überprüfen Sie jede Verbindung sorgfältig auf Lecks, lose Kabel oder fehlerhafte Verdrahtung. Diese Überprüfungen helfen, unerwartete Alarme oder Unterbrechungen während der Inbetriebnahme zu vermeiden.
Checkliste:
Nachdem die Hauptmaschine angeschlossen und betriebsbereit ist, werden im nächsten Schritt alle Standard- oder optionalen Zubehörteile installiert. Je nach Maschinenkonfiguration können dies beispielsweise ein Späneförderer, ein Kühlmittelbehälter, ein Werkzeugmagazin, ein Drehtisch, ein Messtaster oder andere Zusatzausrüstungen sein. Achten Sie darauf, dass jedes Zubehörteil sicher installiert und gemäß den Herstellerangaben angeschlossen ist.
Überprüfen Sie nach der Installation, ob alle Zubehörteile einwandfrei funktionieren und ordnungsgemäß mit dem CNC-System kommunizieren. Die frühzeitige Erkennung und Behebung etwaiger Probleme trägt zu einem reibungslosen Produktionsstart und einer zuverlässigen Fertigung bei.
Checkliste:

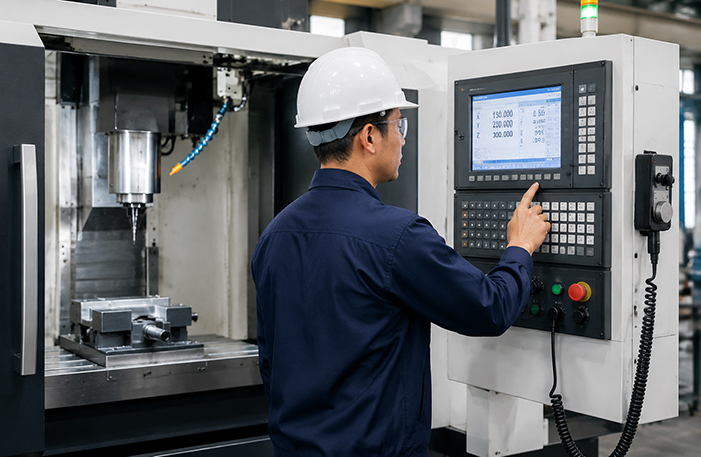

Nach Abschluss der Installation wird die CNC-Maschine eingeschaltet und ein grundlegender Funktionstest durchgeführt. Dieser Schritt dient der Bestätigung, dass alle wichtigen Systeme ordnungsgemäß funktionieren, bevor Kalibrierung und Probebearbeitung beginnen.
Starten Sie die Maschine gemäß der Inbetriebnahmeprozedur des Herstellers und überprüfen Sie anschließend die CNC-Steuerung, die Achsenbewegungen, die Spindeldrehung, den Not-Aus-Schalter und weitere Sicherheitsfunktionen. Sollten Alarme oder Störungen auftreten, beheben Sie diese, bevor Sie mit dem nächsten Schritt fortfahren.
Checkliste:
Bevor die Maschine in Produktion geht, muss die notwendige Kalibrierung durchgeführt werden, um die geforderte Bearbeitungsgenauigkeit sicherzustellen. Eine korrekte Kalibrierung trägt dazu bei, den ordnungsgemäßen Betrieb der Maschine zu überprüfen und das Risiko von Maßabweichungen während der Produktion zu reduzieren.
Überprüfen Sie die Positioniergenauigkeit der Maschine, die Werkzeugabmessungen und die geometrische Gesamtgenauigkeit gemäß den Empfehlungen des Herstellers. Nehmen Sie gegebenenfalls Feinjustierungen vor, bis die Maschine für Probeschnitte bereit ist.
Checkliste:
Vor Beginn der Serienproduktion sollte ein Probeschnitt durchgeführt werden, um die korrekte Funktion der Maschine unter realen Bearbeitungsbedingungen zu bestätigen. Dieser Schritt überprüft nicht nur die Genauigkeit der Maschine, sondern auch die Leistungsfähigkeit der Werkzeuge, der Werkstückspannung und des Bearbeitungsprogramms.
Bearbeiten Sie ein Testwerkstück und prüfen Sie dessen Abmessungen, Oberflächenbeschaffenheit und Gesamtqualität. Sollten die Ergebnisse nicht den geforderten Spezifikationen entsprechen, nehmen Sie die notwendigen Anpassungen vor, bevor Sie in die Serienproduktion übergehen.
Checkliste:
Eine erfolgreiche Installation endet nicht mit einem erfolgreichen Probelauf. Bevor Sie in die Serienproduktion gehen, stellen Sie sicher, dass die Bediener mit der Maschinensteuerung, den täglichen Inbetriebnahmeprozeduren und den grundlegenden Wartungsanforderungen vertraut sind. Gut geschulte Bediener können Bedienungsfehler reduzieren, die Effizienz steigern und die Lebensdauer der Maschine verlängern.
Sobald die Maschine reibungslos läuft und alle Prüfungen abgeschlossen sind, können Sie beruhigt mit der regulären Produktion beginnen und dabei die regelmäßigen Inspektions- und Wartungspläne einhalten.
Checkliste:
Selbst hochwertige CNC-Maschinen können Leistungsprobleme aufweisen, wenn sie nicht korrekt installiert sind. Vermeiden Sie diese häufigen Fehler, um eine reibungslose Installation und zuverlässige Bearbeitungsleistung zu gewährleisten.
Überspringen der Baustellenvorbereitung
Die Aufstellung einer Maschine auf einem ungeeigneten Boden oder in einem schlecht geplanten Arbeitsbereich kann zu Vibrationen, eingeschränktem Wartungszugang und unnötigen Verzögerungen bei der Installation führen.
Unsachgemäße Maschinennivellierung
Eine fehlerhafte Nivellierung ist eine der häufigsten Ursachen für mangelnde Bearbeitungsgenauigkeit und ungleichmäßigen Maschinenverschleiß. Überprüfen Sie daher vor der Inbetriebnahme stets die korrekte Nivellierung der Maschine.
Falsche Versorgungsanschlüsse
Die Verwendung einer falschen Stromversorgung, instabiler Luftdruck oder ein nicht korrekt angeschlossenes Kühlsystem können Maschinenalarme auslösen oder den normalen Betrieb beeinträchtigen.
Kalibrierung überspringen
Ein direkter Übergang in die Produktion ohne Überprüfung der Maschinengenauigkeit kann zu Maßfehlern und uneinheitlicher Bearbeitungsqualität führen.
Ergebnisse des Probeschneidens ignorieren
Ein erfolgreicher Anlauf garantiert nicht, dass die Maschine produktionsreif ist. Prüfen Sie stets das erste Testwerkstück und nehmen Sie alle notwendigen Anpassungen vor, bevor Sie mit der Serienproduktion beginnen.
1. Wie lange dauert die Installation einer CNC-Maschine im Durchschnitt?
Die Installationszeit hängt von der Maschinengröße, der Konfiguration und den Gegebenheiten vor Ort ab. Ein Standard-Vertikalbearbeitungszentrum kann in der Regel innerhalb von ein bis drei Tagen installiert und in Betrieb genommen werden, während große Portalmaschinen, Horizontalbohrwerke oder Produktionslinien mit mehreren Anbauteilen mehrere Tage oder länger benötigen können.
2. Wie genau muss die Nivellierung einer CNC-Maschine sein?
Die Maschinennivellierung beeinflusst direkt die Bearbeitungsgenauigkeit, die Spindelleistung und den Bauteilverschleiß. Die erforderliche Nivellierungstoleranz variiert je nach Maschinentyp und Hersteller. Daher ist es wichtig, eine Präzisionswasserwaage zu verwenden und die empfohlenen Installationsvorgaben einzuhalten, anstatt sich auf eine Sichtprüfung zu verlassen.
3. Was sollte vor dem ersten Bearbeitungstest überprüft werden?
Vor dem Bearbeiten des ersten Werkstücks ist zu prüfen, ob die Maschine korrekt ausgerichtet ist, alle Versorgungsleitungen richtig angeschlossen sind, Schmier- und Kühlsysteme einwandfrei funktionieren und CNC-Steuerung, Spindel und Achsen fehlerfrei laufen. Eine gründliche Inspektion trägt zu einem erfolgreichen Probeschnitt bei.
4. Was sind die häufigsten Fehler bei der Installation von CNC-Maschinen?
Zu den häufigsten Fehlern zählen mangelhafte Baustellenvorbereitung, falsche Maschinenausrichtung, fehlerhafte Strom- oder Druckluftanschlüsse, fehlende Maschinenkalibrierung und Produktionsbeginn ohne Probeschnitt. Die Vermeidung dieser Fehler reduziert Ausfallzeiten und gewährleistet die einwandfreie Funktion der Maschine.
5. Wie oft sollte eine CNC-Maschine neu nivelliert werden?
Unter normalen Betriebsbedingungen muss eine CNC-Maschine nicht häufig neu ausgerichtet werden. Eine Überprüfung ist jedoch nach einem Standortwechsel, Setzungen des Fundaments, starken Stößen oder bei nachlassender Bearbeitungsgenauigkeit erforderlich. Regelmäßige Inspektionen tragen außerdem zur langfristigen Aufrechterhaltung der Maschinenleistung bei.
Die korrekte Installation einer CNC-Maschine ist der erste Schritt zu stabilem Betrieb, gleichbleibender Genauigkeit und zuverlässiger Produktion. Mit diesen neun Installationsschritten vermeiden Sie häufige Fehler, verkürzen die Anlaufzeit und holen das Maximum aus Ihrer CNC-Maschine heraus.
Wenn Sie die Installation einer neuen CNC-Maschine planen, kann die Zusammenarbeit mit einem erfahrenen Hersteller zu einer reibungsloseren Einrichtung und einem langfristigen Bearbeitungserfolg beitragen.
