CNC-Gravur- und Fräsmaschinen zeichnen sich durch hohe Bearbeitungsgeschwindigkeit, ein hervorragendes Preis-Leistungs-Verhältnis und exzellente Oberflächenqualität aus. Ideal für 3D-Formen und -Stempel, Prägewerkzeuge, Walzenwerkzeuge, Heißpräge- und Kombinationswerkzeuge, Stahlwerkzeuge, Stahlformen, Prägewerkzeuge usw. Kostenlose Schulung und unbegrenzter Support. Kontaktieren Sie uns gerne.
max. Verfahrweg der X-Achse :
800mmmax. Verfahrweg der Y-Achse :
1200mmmax. Verfahrweg der Z-Achse :
300mmMax. Werkstücklänge :
1200mmMax. Werkstückbreite :
800mmMax. Werkstückgewicht :
1000KGAnwendung :
Precision Moldwird bearbeitet :
Drilling, Milling, Tapping, EngravingSStrukturelle Merkmale von Gravier- und Fräsmaschinen
 | CNC-Gravur- und Fräsmaschinen zeichnen sich durch hohe Bearbeitungsgeschwindigkeit, ein hervorragendes Preis-Leistungs-Verhältnis und exzellente Oberflächenqualität aus. Ideal für 3D-Formen und -Stempel, Prägewerkzeuge, Walzenwerkzeuge, Heißpräge- und Kombinationswerkzeuge, Stahlwerkzeuge, Stahlformen, Prägewerkzeuge usw. Kostenlose Schulung und unbegrenzter Support. Kontaktieren Sie uns gerne. |
Merkmale der Gravier- und Fräsmaschine
 | 1. Ein patentierter Spindelkasten für Gravier- und Fräsmaschinen Im Inneren des Spindelkastens befindet sich eine Stufenbohrung; die elektrische Spindel wird in diese Stufenbohrung eingesetzt, und ein Flansch dient zur Befestigung des Spindelkastens. 2. Arbeitstisch Kastenstruktur und Kugelgewindetrieb sind einstückig geformt. 3. Optische lineare Skalen Optionale optische lineare Skalen von Heidenhain und Fagor mit einer Genauigkeit von unter ±5 µm 4. Basis Mehrschichtige Wandkastenkonstruktion, rückseitige Späneabsaugung 5. Eine dreieckige Rippenkonstruktion einer Brückensäule Das Gebrauchsmuster der dreieckigen Rippenstruktur der Türbrücke verbessert die dynamische und statische Steifigkeit der Werkzeugmaschine und erhöht die Bearbeitungsgenauigkeit. 6.Optionale direkt angetriebene BBT40-Spindel 7. Konfiguration aktualisieren Standardmäßiges Servo-Werkzeugmagazin mit Karussellmechanismus; HSK-E40-Motorspindel; Graphitschutzpaket; Laser-Werkzeugtaster; Ölnebelabscheider und mehr 8. Stabile Genauigkeit Die geschlossenen optischen Linearmaßstäbe mit hoher Positioniergenauigkeit können den durch die thermische Ausdehnung der Kugelumlaufspindel verursachten Positionierfehler wirksam unterdrücken. 9. Systemstabilität Ausgestattet mit einem Siemens 828D-System. |
Gravur- und Fräsbearbeitungszentrum Parameter

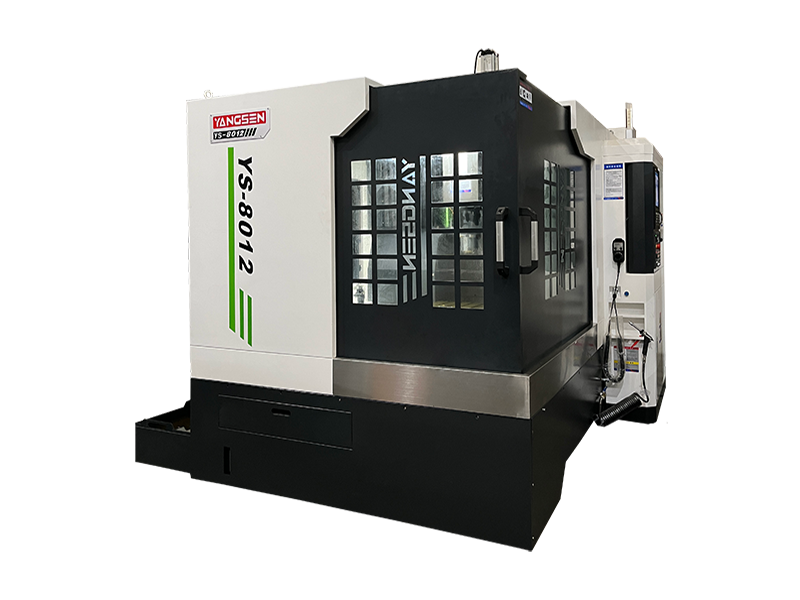

Modell | YS-8012 | ||
Thema | Spezifikationen | Einheiten |
|
Reisen | X/Y/Z-Achse | mm | 800/1200/300 |
Spindelnase zum Arbeitstisch | mm | 195-495 | |
Dreiachsige Führungsschiene | / | Lineare Führungsschiene | |
Türbreite | / | 810 | |
Arbeitstisch | Arbeitstischgröße (L*B) | mm | 1200*800 |
Maximale Tischbelastung | kg | 1000 | |
T-Nut | mm | 7-18x100 | |
Spindel | Spindelkonus | Typ | BT-40 |
Spindeldrehzahl | U/min | 15000 | |
Spindelantriebstyp | / | Eingebaut | |
Vorschubgeschwindigkeit | Schnelldurchlauf (X/Y/Z) | m/min | 15.15.2012 |
Schnittvorschubgeschwindigkeit (X/Y/Z) | m/min | 12 | |
Werkzeugwechsler | Werkzeugwechsler | / | Karussell-Servo ATC |
Motor | Spindelmotor | kw | 5,5 |
Dreiachsiger Servomotor | kw | 1,3/3,0/1,3 | |
Erforderliche Leistung | Leistungsbedarf | kVA | 12 |
Luftdruckbedarf | kg/cm² | 6^8 | |
Andere | Äußere Abmessungen (L*B*H) | mm | 3000x2500x2600 |
Bruttogewicht | t | 6.8 | |
7,5 kW-ER32-24000 Automatische Werkzeuglängenmessung Spindelölkühler Vollständig umschlossener Schutz | Kühlmittelbehälter und Ölabscheider Handrad (MPG) Nivellierbolzen und -platten Werkzeugkasten | Automatisches Schmiersystem Transformator LED-Arbeitsleuchte Spindelluft- und Kühlmittelstrahl | Übertragungssoftware und Kabel 20 m LED-Warnleuchte mit 3 Farben Wartungs- und Betriebshandbuch Wärmetauscher für Elektroschrank |
Optionen
Ölnebelabscheider Fluglotsendienst | 7,5 kW-BT30-24000
| BBT40-15000
| Drehtisch
|
