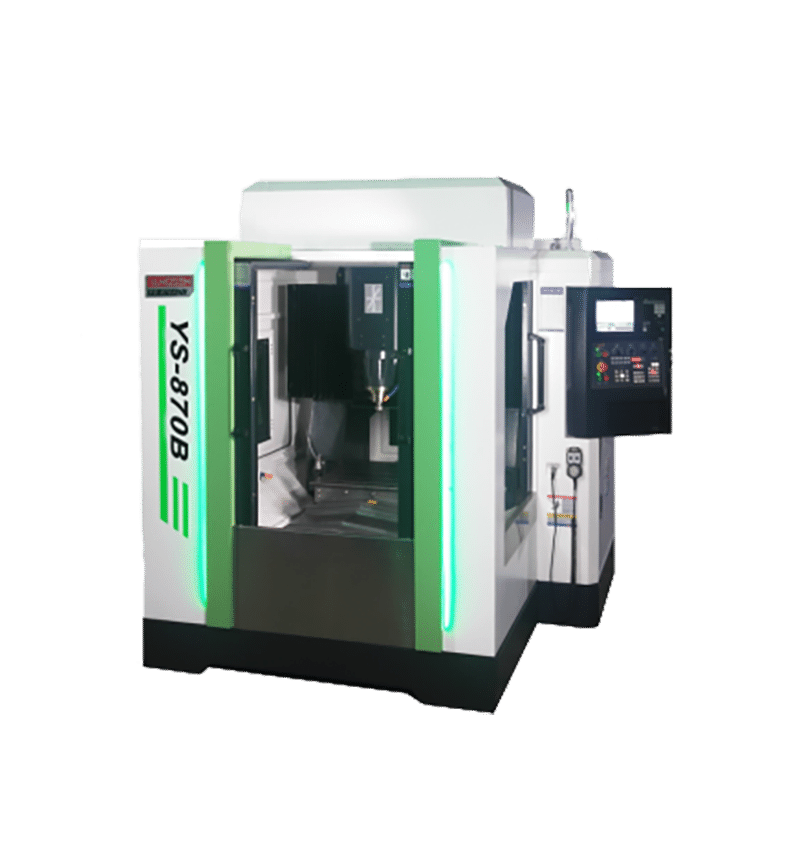

CNC-Gravier- und Fräsmaschinenzentrum YS-870B

CNC-Gravier- und Fräsmaschinenzentrum YS-870B

Das Gravur- und Fräsbearbeitungszentrum kann neben dem Gravieren auch Bohren, Fräsen, Schleifen und Gewindebohren durchführen. Diese Maschine wird mit hoher Geschwindigkeit betrieben und besitzt eine hohe Schneidfähigkeit und Bearbeitungsgenauigkeit. Es wird häufig in Präzisionsformen, Kupferelektroden, der Herstellung von Schuhformen, der Stapelverarbeitung von Uhren, Uhren und Brillenprodukten usw. verwendet.

  • max. Verfahrweg der X-Achse :

    800mm
  • max. Verfahrweg der Y-Achse :

    700mm
  • max. Verfahrweg der Z-Achse :

    300mm
  • Max. Werkstücklänge :

    720mm
  • Max. Werkstückbreite :

    640mm
  • Max. Werkstückgewicht :

    400KG
  • Anwendung :

    Precision Mold
  • wird bearbeitet :

    Drilling, Milling, Tapping, Engraving

SStrukturmerkmale der Gravier- und Fräsmaschine

Das Gravur- und Fräsbearbeitungszentrum kann neben dem Gravieren auch Bohren, Fräsen, Schleifen und Gewindebohren durchführen. Diese Maschine wird mit hoher Geschwindigkeit betrieben und besitzt eine hohe Schneidfähigkeit und Bearbeitungsgenauigkeit. Es wird häufig in Präzisionsformen, Kupferelektroden, der Herstellung von Schuhformen, der Stapelverarbeitung von Uhren, Uhren und Brillenprodukten usw. verwendet.



Merkmale der Gravier- und Fräsmaschine

1. Ein patentierter Spindelkasten einer Gravier- und Fräsmaschine

Im Inneren des Spindelkastens befindet sich ein abgestuftes Loch; Die elektrische Spindel wird in das Stufenloch eingebaut, und ein Flansch dient zur Befestigung des Spindelkastens

2. Arbeitstisch

Kastenstruktur und Kugelumlaufspindel sind einstückig ausgebildet.

3. Optische Linearskalen

Optionale optische Linearskalen von Heidenhain, Fagor mit einer Genauigkeit von unter ±5 µm

4. Basis

Mehrschichtiger Wallbox-Aufbau, rückseitige Späneabsaugung

5. Eine dreieckige Rippenstruktur der Brückensäule

Das Gebrauchsmuster der dreieckigen Rippenstruktur der Türbrücke verbessert die dynamische und statische Steifigkeit der Werkzeugmaschine und erhöht die Bearbeitungsgenauigkeit.

6. Optionale direkt angetriebene BBT40-Spindel

7. Upgrade-Konfiguration

Standard-Servokarussell-Werkzeugmagazin; HSK-E40 Motorspindel; Graphit-Schutzpaket; Laser-Tool-Sonde; Ölnebelabscheidersystem und mehr

8. Stabile Genauigkeit

Die optischen Linearmaßstäbe mit geschlossenem Regelkreis und hoher Positioniergenauigkeit können den durch die thermische Ausdehnung der Führungskugelumlaufspindel verursachten Positionierfehler wirksam unterdrücken.

9. Systemstabilität

Ausgestattet mit Siemens 828D-System.


Gravier- und Fräsbearbeitungszentrum Parameter

Modell

YS-870B

Thema

Spezifikationen

Einheiten

Reisen

X/Y/Z-Achse

mm

800/700/300

Spindelnase zum Arbeitstisch

mm

205-505

Dreiachsige Führungsbahn

/

Linearführung

Türbreite

/

810

Arbeitstisch

Größe des Arbeitstisches (L*B)

mm

720*640

Maximale Tabellenlast

kg

400

T-Nut

mm

5-16x120

Spindel

Spindelkonus

Typ

ER32

Spulengeschwindigkeit

U/min

24000

Spindelantriebstyp

/

Eingebaut

Vorschubgeschwindigkeit

Eilgang (X/Y/Z)

m/Min

15.15.12

Schnittvorschub (X/Y/Z)

m/Min

12

Werkzeugwechsler

Werkzeugwechsler

/

Karussell-Servo ATC

Motor

Spindelmotor

kw

7.5

Dreiachsiger Servomotor

kw

0,85/0,85/1,3

Genauigkeit

Genauigkeit

mm

±0,005

Wiederholbarkeit

mm

±0,003

Leistung erforderlich

Leistungsbedarf

kwa

10

Luftdruckanforderung

kg/cm²

6^8

Andere

Außenmaße (L*B*H)

mm

2100 x 2700 x 2550

Bruttogewicht

t

5


Standardzubehör

7.5KW-ER32-24000

Automatische Werkzeuglängenmessung

Spindelölkühler

Vollständiger Gehäuseschutz

Kühlmitteltank & Ölskimmer

Handrad (MPG)

Nivellierbolzen und Pads

Werkzeugkiste

Automatisches Schmiersystem

Transformator

LED-Arbeitslicht

Spindelluft- und Kühlmittelstoß

Übertragungssoftware und Kabel 20m

LED 3-Farben-Warnlicht

Wartungs- und Betriebshandbuch

Wärmetauscher für Schaltschrank



Optionen

Ölnebelabscheider

ATC

7.5KW-BT30-24000



BBT40-15000



Drehtisch
