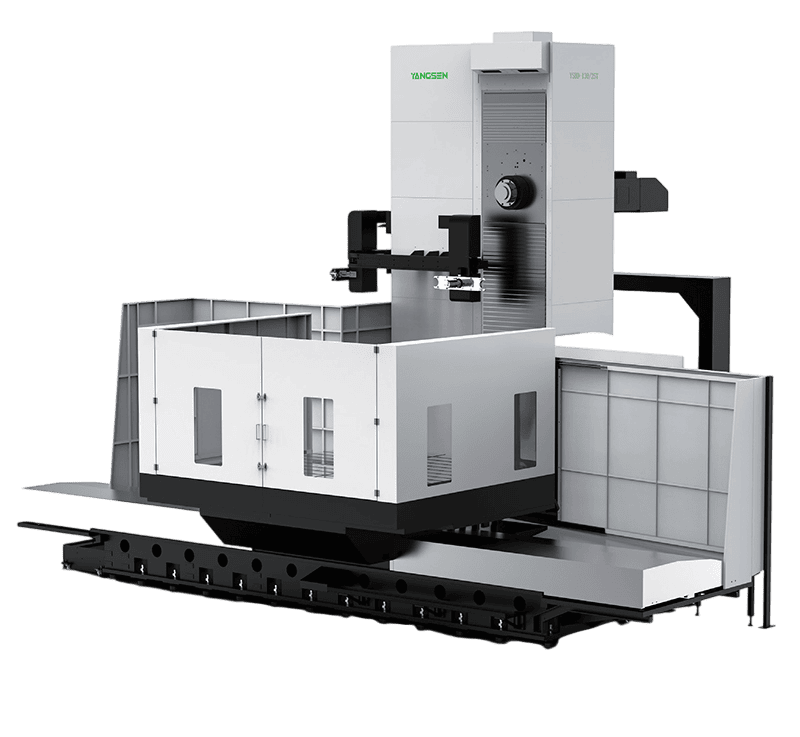

Die Horizontalbohrmaschine YSBD-160/20T ist für die Schwerzerspanung großer und schwerer Werkstücke konzipiert und zeichnet sich durch außergewöhnliche Steifigkeit, Genauigkeit und Schnittstabilität aus. Ausgestattet mit einem großvolumigen Arbeitstisch, bewältigt diese Horizontalbohr- und Fräsmaschine hohe Lastgewichte und ist somit ideal für Branchen wie die Energiewirtschaft, den Schwermaschinenbau, den Schiffbau und die Fertigung großer Strukturbauteile.
max. Verfahrweg der X-Achse :
4000mmmax. Verfahrweg der Y-Achse :
3000mmmax. Verfahrweg der Z-Achse :
1500mmMax. Werkstücklänge :
2500mmMax. Werkstückbreite :
2500mmMax. Werkstückgewicht :
54TAnwendung :
Auto Partswird bearbeitet :
Surface Milling, Drilling Holes, TappingHorizontales Bohr- und Fräsbearbeitungszentrum Strukturmerkmale

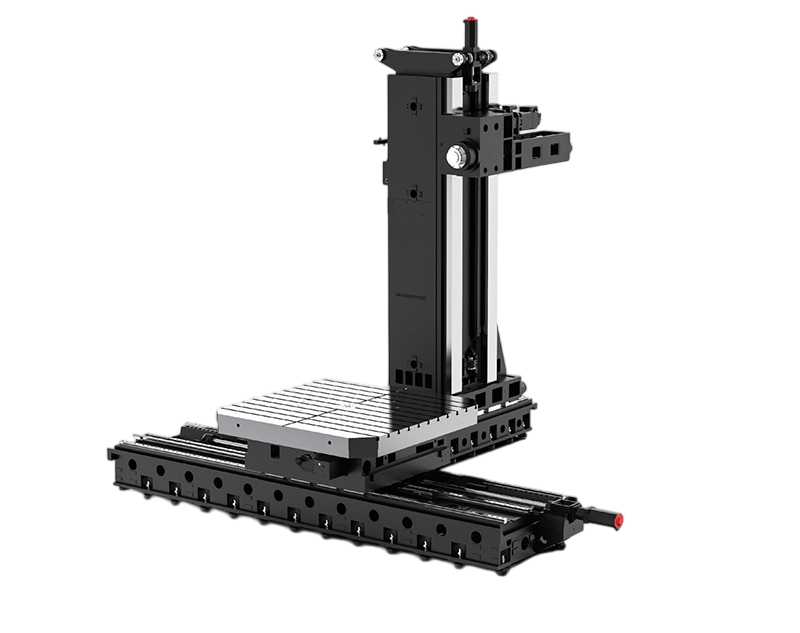

Das Horizontalbohrmaschine ist ausgestattet mit einem hochpräzisen Drehtisch mit 4 × 90° Kegelstiftpositionierung kombiniert mit automatische hydraulische Verriegelung, um eine wiederholbare Positioniergenauigkeit bei der Mehrseitenbearbeitung zu gewährleisten.
Die Tabelle wird von einem gesteuert digital gesteuerter AC-Servomotor und ein Präzisions-Schneckengetriebe, die eine effektive Spielausgleich und eine gleichmäßige Drehbewegung. Für die B-Achse gilt: importiertes hydraulisches Scheibenklemmsystem wird eingesetzt, wodurch eine außergewöhnliche Klemmkraft zur vollständigen Unterstützung gewährleistet wird. Schwerlast-Bohr- und Fräsarbeiten unter starken Schnittbedingungen.
Merkmale der horizontalen Bohr- und Fräsmaschine:
Hochsteifes Maschinenbett und Säule aus Gusseisen
Die wichtigsten Strukturbauteile dieser Horizontalbohr- und Fräsmaschine werden aus hochfestem Gusseisen HT300 hergestellt, das durch ein kombiniertes Aluminium-Holz-Modell- und Harzsandgussverfahren produziert wird.
Nach dem Härten und der Spannungsarmglühung weisen die Gussteile eine hervorragende Steifigkeit, Vibrationsdämpfung und Dimensionsstabilität auf und bilden so eine solide Grundlage für die hochpräzise und hochbelastbare Bearbeitung. Diese robuste Konstruktion erhöht die Maschinenlebensdauer deutlich und gewährleistet langfristige Genauigkeit in anspruchsvollen industriellen Anwendungen.
Effizientes Spanabfuhr- und Wärmeregelungssystem
Um eine langfristige Bearbeitungsgenauigkeit zu gewährleisten, ist die Maschinenstruktur mit einer reservierten Schnittstelle für einen spiralförmigen Späneförderer ausgestattet, die eine nahtlose Integration eines automatischen Späneabfuhrsystems ermöglicht.
Eine hocheffiziente Kühlschmierstoff-Spülvorrichtung entfernt kontinuierlich Späne aus der Schnittzone, verhindert so Späneansammlungen und reduziert die thermische Belastung der Maschinenstruktur. Diese Konstruktion trägt zu einer stabilen Temperaturregelung, verbesserter Oberflächengüte und gleichbleibender Präzision auch bei längeren Bearbeitungszyklen bei.
Parameter
| Projekt | Spezifikation | Einheit | YSBD-160/20T |
| Reisen | X/Y/Z/W-Achse | mm | 4000/3000/1500/700 |
| Spindelnase zum Arbeitstisch | mm | 95-3095 | |
| Spindelmitte zu Säule | mm | -25-2375 | |
| X/Y/Z-Führungsschiene | Rollenführung | ||
| Arbeitstisch | Arbeitstischgröße (LB) | mm | 2500*2500 |
| Maximale Tischbelastung | kg | 20000 | |
| Tischschraube | Nr./mm | 0,001 | |
| Spindel | Spindeltyp（Modellnummer / Einbaugröße） | mm | BT50 |
| Spindeldrehzahl | U/min | 3000 | |
| Spindelantriebstyp | Getriebeart | ||
| Bohrstangendurchmesser | mm | 160 | |
| Vorschubgeschwindigkeit | Schnelldurchlauf (X/Y/Z) | m/min | 10.10.10.8 |
| Schnittvorschubgeschwindigkeit (X/Y/Z) | mm/min | 10.10.10.5 | |
| Werkzeug Wechsler (Optionen) | Automatischer Werkzeugwechsler | Gleistyp | |
| Werkzeugschaftart | Typ | BT50 | |
| Werkzeugaufbewahrungskapazität | Werkzeuge | 40 | |
| Maximaler Werkzeugdurchmesser (angrenzend) | mm | 125 | |
| Maximaler Werkzeugdurchmesser (leer) | mm | 250 | |
| Maximale Werkzeuglänge | mm | 500 | |
| Maximales Werkzeuggewicht | Kg | 25 | |
| Schnellste Werkzeugwechselzeit | Sekunde | 14 | |
| Motor | Spindelmotor | kw | AiI30/7000 |
| Dreiachsiger Servomotor | kw | AIF40/3000/AIF40B/3000/AIF40/3000/AIF22/3000 | |
| Schneidwasserpumpenmotor | m/hm | 4-60 | |
| Genauigkeit | X/Y/Z/W-Positionierungsgenauigkeit | mm | 0,015/0,012/0,01 |
| Wiederholgenauigkeit der Positionierung in X/Y/Z/W | mm | 0,008/0,0080,005 | |
| Leistung Erforderlich | Leistungsbedarf | kVA | 95 |
| Luftdruckbedarf | kg/cm | 6^8 | |
| Andere | Äußere Abmessungen (L/B/H) | mm | 9000*8800*6100 |
| Bruttogewicht | t | 54 |
Standardzubehör
| Werkzeugwechsler vom Typ ARM | Starres Gewindeschneiden | Doppelte LED-Arbeitsleuchte | SpLuftstoß in die Nase |
| Automatisches Schmiersystem | Wärmetauscher für Elektroschrank | LED-Warnleuchte mit 3 Farben | Nivellierbolzen und -platten |
| Halb-Endosierter Schutz | Kühlmittelbehälter und Spänewanne | M30 Auto Off | Drehtisch |
Optionen
| Optischer Linearmaßstab | Werkzeugbruchsystem | Ölnebelabscheider | Werkstück- und Werkzeugtaster |
| CTS | Spänefördersystem | Ölabscheider | Messsystem für Autoteile |
