Ein horizontales Bearbeitungszentrum ist eine CNC-Werkzeugmaschine mit einer Spindelachse parallel zum Arbeitstisch. Dieser Maschinentyp eignet sich besonders für die Bearbeitung von kastenförmigen Werkstücken. Die Spindel ist horizontal ausgerichtet und das Bearbeitungszentrum verfügt üblicherweise über einen quadratischen Arbeitstisch, der Indexier- und Drehbewegungen ermöglicht. Es eignet sich hervorragend für die Mehrprozessbearbeitung wie Fräsen, Bohren, Ausdrehen, Reiben, Gewindeschneiden sowie die Bearbeitung von zwei- und dreidimensionalen gekrümmten Oberflächen an Werkstücken mit mehreren Arbeitsflächen.
max. Verfahrweg der X-Achse :
1100mmmax. Verfahrweg der Y-Achse :
700mm/500mmmax. Verfahrweg der Z-Achse :
650mmMax. Werkstücklänge :
630mmMax. Werkstückbreite :
630mmMax. Werkstückgewicht :
630kgAnwendung :
Auto Partswird bearbeitet :

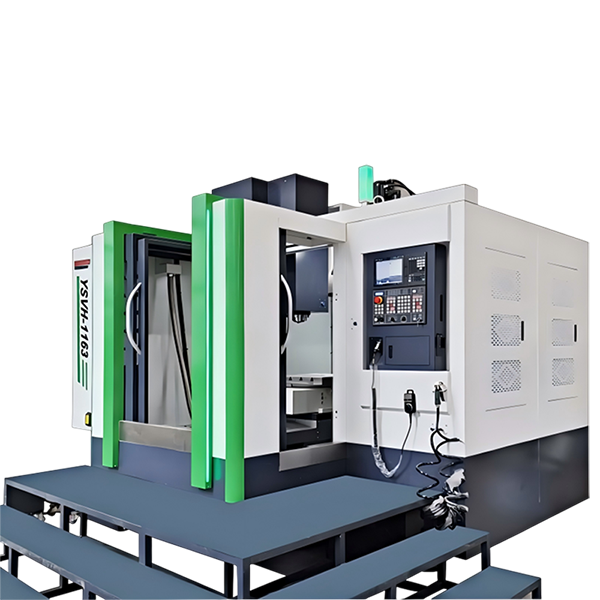

Surface Milling, Drilling Holes, TappingYSVH-1163 Merkmale des horizontalen Bearbeitungszentrums
 | Verwendet das neueste japanische M80A-System für vertikale und horizontale Maschinensteuerung. Das Bearbeitungsprogramm ist sowohl für vertikale als auch für horizontale Bearbeitungen gleich. Der Achsentauschbefehl einer beliebigen Achsentauschfunktion kann den Wechsel der Achsennamen durchführen, ohne dass das Bearbeitungsprogramm oder die CAM-Software-Nachbearbeitung geändert werden muss. Kompatibilität mit hoher Geschwindigkeit und hoher Präzision Sowohl der vertikale als auch der horizontale Modus unterstützen Hochgeschwindigkeits- und Hochpräzisionsbetrieb, um die Bearbeitungsgenauigkeit zu gewährleisten. Einfaches Umschalten zwischen vertikalem und horizontalem Modus Schneller Wechsel zwischen den Modi per Befehl, komfortabel für Kunden. Vertikale und horizontale Funktionen sind interoperabel. Vertikale und horizontale Modi können dieselben Funktionen erfüllen, um gegenseitige Relevanz zu gewährleisten. |
Merkmale der optischen Maschine YSVH-1163:
1. Die Maschine ist mit einer spiralförmigen Späneförderanlage und einer Schneidspülvorrichtung ausgestattet, um die Späne automatisch rechtzeitig abzuführen, die thermische Belastung der Werkzeugmaschine durch die Späne zu vermeiden und die hohe Präzision der Bearbeitung an der Werkzeugmaschine zu gewährleisten; 2. Die Gussform besteht aus einer Aluminium-Holz-Kombination, wird im Harzsandgussverfahren hergestellt und auf der Werkbank HT300 gefertigt.
3. Der standardmäßige CNC-Drehtisch von Taiwan Xuyang verwendet eine hochsteife Nickel-Silber-Legierung mit Kupfer-Turbine, die verschleißfest und langlebig ist und eine hohe Segmentierungsstabilität aufweist; doppelte starke Verriegelungsvorrichtung, extra große Verriegelungsfläche, hohe Schnittfestigkeit; drei hochpräzise Kupplungszahnräder werden zur Positionierung verwendet, und die Wiederholgenauigkeit der Positionierung erreicht 5″. |  |
Vorteile der vertikalen und horizontalen integrierten Bearbeitung:
Die YSVH-1163 vereint vertikale und horizontale Bearbeitungsfunktionen in einer Maschine und trägt so zur Verbesserung der Effizienz der Mehrseitenbearbeitung bei, während gleichzeitig wiederholte Rüstvorgänge reduziert werden.
Mehrseitige Bearbeitung in einer Aufspannung
Führen Sie mehrere Bearbeitungsvorgänge in einer Aufspannung durch, um die Genauigkeit zu verbessern und die Spannzeit zu verkürzen.
Vertikale und horizontale kombinierte Bearbeitung
Unterstützt Bohren, Fräsen, Gewindeschneiden und Seitenflächenbearbeitung auf einer Maschinenplattform.
Positionierungsfehler reduzieren
Weniger wiederholte Rüstvorgänge tragen zur Verbesserung der Bearbeitungskonsistenz komplexer Teile bei.
360°-Drehtischbearbeitung
Der Drehtisch ermöglicht die flexible Mehrwinkelbearbeitung von Gehäuseteilen und Strukturbauteilen.
Platz und Arbeitskosten sparen
Eine Maschine vereint mehrere Bearbeitungsfunktionen und trägt so zur Reduzierung des Platzbedarfs in der Fabrik und des manuellen Aufwands bei.
Maschinenschneidleistung
Oberflächenfräsen | Stahl 45# | Bohrlöcher | Stahl 45# | Klopfen | Stahl 45# |
Schnitttiefe 7 mm |
| Fräserdurchmesser Ø82 |
| Klopfen M36 |
|
Cutter | Ø120 mm * 5T | Cutter | Ø82 mm * 2T | Cutter | M36*3P |
Spindeldrehzahl | 420 U/min | Spindeldrehzahl | 500 U/min | Spindeldrehzahl | 120 U/min |
Füttern | F500 | Füttern | F100 | Füttern | F480 |
Breite | 100 mm | Breite | 82 mm | Breite | 36 mm |
YSVH-1163Parameter des horizontalen Bearbeitungszentrums
| Thema | Spezifikationen | Einheiten | Vertikaler Typ | Horizontaler Typ |
| Reisen | Vertikale und horizontale Verfahrwege entlang der X-Achse (links und rechts vom Arbeitstisch) | mm | 1100 | |
| Vertikale Verfahrbewegung der Y-Achse (vor und nach dem vertikalen Spindelmittelpunkt) | mm | 700 | ||
| Horizontale Verstellung der Y-Achse (Spindelkasten auf und ab) | mm | 500 | ||
| Horizontaler Z-Achsen-Verfahrweg (Spindelkasten auf und ab) | mm | 650 | ||
| Abstand von der Spitze der vertikalen und horizontalen Spindel zur Plattentelleroberfläche | mm | 120-770 | 120-620 | |
| Abstand von der Spitze der horizontalen Spindel zur Mitte des Drehtellers | mm | 170-870 | ||
| Vertikale Führungsfläche zur Mitte der Spindel | mm | 702 | ||
| Horizontale Führungsfläche zur Spindelnase | mm | 305 | ||
Arbeitstisch | Arbeitstischbereich des Revolvers | mm | 630*630 | |
| Rotationsmethode | Öldruck | |||
| Gleicher Bruch | Grad | 1*360° | ||
| Maximaler Rotationsdurchmesser des Werkstücks | mm | 1300 | ||
| Maximale Tragfähigkeit | KG | 600 | ||
Spindel | Spindelkegelbohrung (Modell-/Einbaugröße) | mm | BBT40 | |
| Spindeldrehzahl | U/min | 10000 | ||
| Spindelübertragungsmethode | Riemenart | |||
| Füttern | Schnellvorschub X/Y/ZN1-Achse | m/min | 36/36/30/30 | |
| Maximaler Schnittvorschub | mm/min | 10000 | ||
Werkzeugwechsler | Werkzeugwechselmethode | Seitlich montiert/horizontal | ||
| Werkzeughalterspezifikationen | Typ | BT40 | ||
| Werkzeugkapazität | Werkzeuge | 24 | ||
| Maximaler Werkzeugdurchmesser (mit Werkzeug) | mm | 78 | ||
| Maximaler Werkzeugdurchmesser (ohne Werkzeug) | mm | 120 | ||
| Maximale Werkzeuglänge | mm | 300 | ||
| Maximales Werkzeuggewicht | kg | 7 | ||
| Schnellste Werkzeugwechselzeit | Sekunde | 2.2 | ||
| Motor | Spindelmotor | kw | Vertikal SJ-DG7.5/120 Horizontal SJ-DG7.5/120 | |
| Servomotoren für jede Achse | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| Schneidwasserpumpenmotor | m/hm | 4-60 | ||
Leistungsbedarf | Strombedarf | 40 | ||
| Anforderungen an die Luftquelle | 6–8 | |||
Größe | Länge*Breite*Höhe | 3850*3200*3300 | ||
| Gewicht | 10.8 | |||
Werkzeugwechsler vom Armtyp Automatisches Schmiersystem Vollständig umschlossener Schutz | Starres Gewindeschneiden Wärmetauscher für Elektroschrank Kühlmittelbehälter und Spänewanne | Dual-LED-Arbeitsleuchte LED-Warnleuchte mit 3 Farben M30 Auto Off | Spindelnasen-Luftblasen Nivellierbolzen und -platten |
Optischer Linearmaßstab CTS | Werkzeugbruchsystem Kettenförmiges Spänefördersystem | Ölnebelabscheider Ölabscheider | Drehtisch Werkstück- und Werkzeugtaster |
