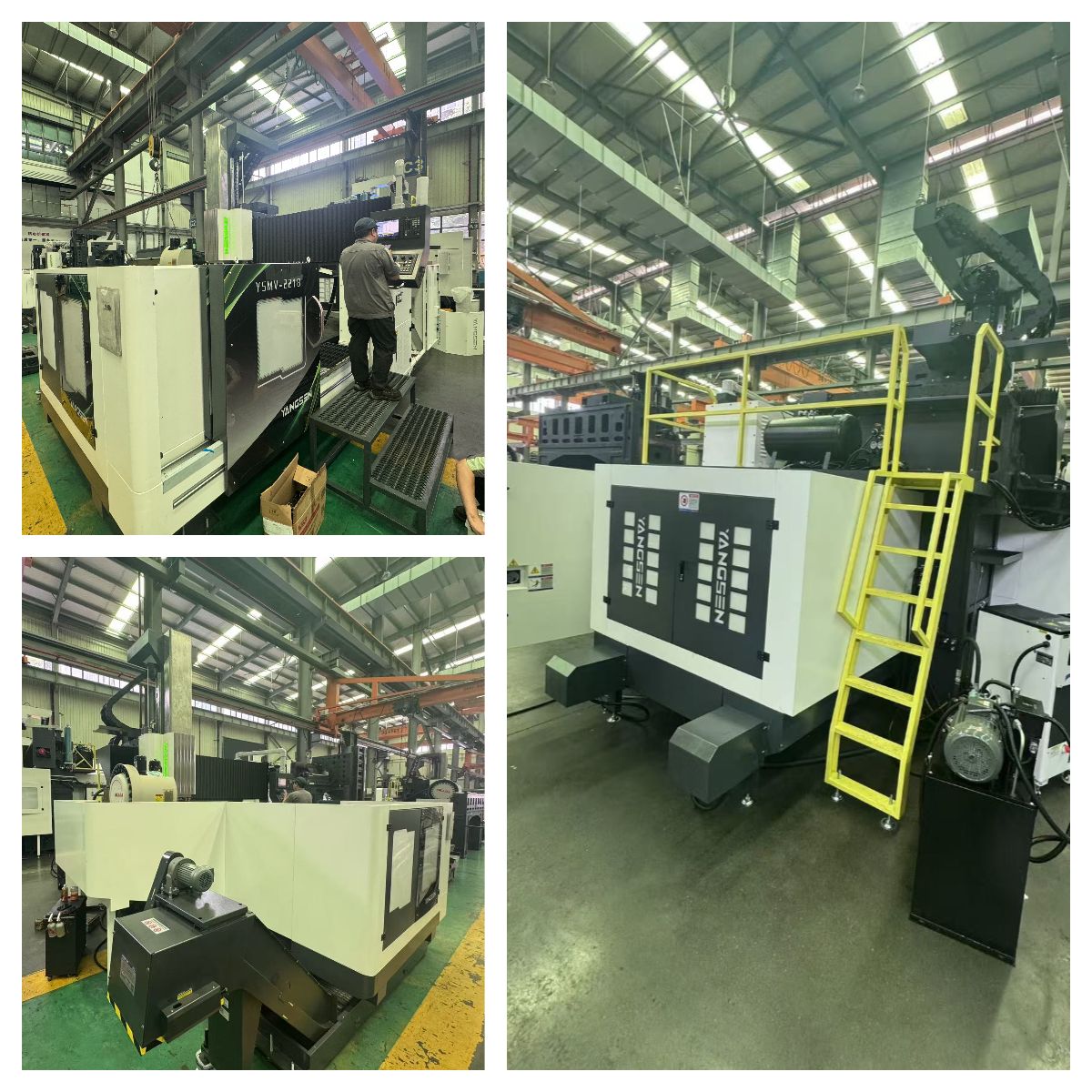

Das Doppelständer-Portalbearbeitungszentrum YSMV-2218 ist für die anspruchsvolle, hochpräzise Fräsbearbeitung großer Werkstücke ausgelegt.
max. Verfahrweg der X-Achse :
3000mmmax. Verfahrweg der Y-Achse :
2100mmmax. Verfahrweg der Z-Achse :
1000mmMax. Werkstücklänge :
3200mmMax. Werkstückbreite :
1700mmMax. Werkstückgewicht :
8TAnwendung :
Medical Industrywird bearbeitet :
Drilling, Tapping, Milling, Surface MillingDas Doppelständer-Portalbearbeitungszentrum YSMV-2218 ist für die anspruchsvolle, hochpräzise Fräsbearbeitung großer Werkstücke ausgelegt.
Mit einer festen Trägerportalstruktur, einer hochsteifen BBT50-Spindel und einer Arbeitstischkapazität von 6 Tonnen bietet sie hervorragende Stabilität, Schnittleistung und Langzeitgenauigkeit für die Bearbeitung von Formen, Werkzeugen, Strukturbauteilen und großen mechanischen Teilen.
Dieses Modell ist ideal für Hersteller, die hohe Steifigkeit, stabile Genauigkeit und zuverlässigen Dauerbetrieb benötigen.
Doppelständer-CNC-MaschineParameter
| Thema | Spezifikation | Einheit | YSMV-2218 |
| Reisen | X/Y/Z-Achse | mm | 2200*1800*800 |
| Spindelnase zur Arbeitstischoberfläche | mm | 190-990 | |
| Breite | mm | 1800 | |
| Arbeitstisch | Arbeitstisch（L*B) | mm | 2200*1400 |
| Maximale Belastung des Arbeitstisches | t | 6 | |
| T-NUT | mm | 22*200 | |
| Spindel | Spindel, Kegelbohrung (Modell-/Einbaugröße) | mm | BBT50 |
| Spindeldrehzahl | U/min | 6000 | |
| Höchstgeschwindigkeit | U/min | 4000 | |
| Spindelantriebsmodus | direkte Verbindung | ||
| Füttern | Schnellvorschub entlang der X/Y/Z-Achse | m/min | 15.12.2015 |
| Schneidvorschub | mm/min | 8000 | |
| ATC (optional) | Werkzeugwechselmethode | Seitenmontage | |
| Spezifikationen für Werkzeughalter | Typ | BT50 | |
| Werkzeugkapazität | Werkzeuge | 24 | |
| Maximaler Werkzeugdurchmesser (benachbartes Werkzeug) | mm | φ112 | |
| Maximaler Werkzeugdurchmesser (ohne benachbartes Werkzeug) | mm | φ200 | |
| Maximale Werkzeuglänge | mm | 300 | |
| Maximales Werkzeuggewicht | kg | 18 | |
| Schnellste Werkzeugwechselzeit | Sekunde | 4.9 | |
| Motor | Spindelmotor | kw | βiIP30/8000 |
| Drehmoment des Spindelmotors | Nm | 143-236 Nm | |
| x/y/z-Achsenmotor | kw | bis40B/2000/bis40/2000/bis40B/2000 | |
| Schneidwasserpumpenmotor | m/hm | 4-60 | |
| Genauigkeit(GB/T 19362.2—2017） | Positionierung | mm | 0,02/0,018/0,015 |
| Wiederholbarkeit | mm | 0,016/0,014/0,008 | |
| Leistungsbedarf | Leistungsbedarf | kVA | 30 |
| Anforderungen an die Luftquelle | kg/cm | 6^8 | |
| Andere | L*B*H | mm | 5680*4821*4220 |
| Gewicht | t | Ungefähr 19 |
Standardzubehör
Starres Gewindeschneiden Automatisches Schmiersystem Halbgeschlossener Schutz | Doppelte LED-Arbeitsleuchte Wärmetauscher für Elektroschrank Doppelschnecken-Späneförderer | Spindelnasen-Luftblasen LED-Warnleuchte mit 3 Farben Kettenförmiger Späneförderer und Wagen | M30 Auto Off Nivellierbolzen und -platten |
Optionen
Optischer Linearmaßstab CTS 40T ATC | Werkzeugbruchsystem Spänefördersystem Drehtisch | Ölnebelsystem Ölabscheider 90°-Handfräskopf | Klimaanlage Messsystem für Autoteile 90°-Automatikfräskopf mit AHC |
