Yangsen präsentiert Ihnen mit Stolz hochmoderne Doppelständer-Bearbeitungszentren. Finden Sie das ideale Produkt für Ihre spezifischen Anforderungen. Die robuste Doppelständerkonstruktion gewährleistet höchste Stabilität und enge Toleranzen und macht diese Maschine optimal geeignet für die effiziente Bearbeitung von Standardteilen sowie für schnelle Werkzeug- und Formenbauarbeiten.
max. Verfahrweg der X-Achse :
5000mmmax. Verfahrweg der Y-Achse :
2100mmmax. Verfahrweg der Z-Achse :
1000mmMax. Werkstücklänge :
5000mmMax. Werkstückbreite :
1700mmMax. Werkstückgewicht :
12TAnwendung :
Medical Industrywird bearbeitet :
Drilling, Tapping, Milling, Surface MillingDas Doppelständer-Portalbearbeitungszentrum YSMV-5021 ist für die hochpräzise und stabile Bearbeitung großer und schwerer Werkstücke konzipiert. Mit einem Verfahrweg von 5000 mm in X-Richtung und hoher Tragfähigkeit eignet es sich ideal für Branchen, die die Bearbeitung großer Bauteile benötigen. Bei einem Portalbearbeitungszentrum mit festem Träger bleibt der Querträger fixiert, während sich der Arbeitstisch entlang der X-Achse bewegt. Diese Konstruktion bietet hervorragende Steifigkeit und Stabilität und ist daher bestens geeignet für die Zerspanung und hochpräzise Bearbeitung großer Werkstücke.
YSMV-5021 Doppelspalte CNC Maschinenmerkmale
1. Die extra breite Basis der X-Achse mit dickem, hochsteifem Tisch erhöht die Belastbarkeit des Tisches und gewährleistet eine optimale dynamische Nivellierungsgenauigkeit.
2. Die großflächige Stufenkonstruktion der Y-Achse positioniert die Führungsbahnen nahe am Träger und der Spindel, wodurch die Steifigkeit der Schnittkraft effektiv erhöht wird.
3. Eilgang der Z-Achse über 15 m, hohe Beschleunigungs-/Verzögerungsleistung zur Erzielung von Konturgenauigkeit bei der Hochgeschwindigkeits-Formenbearbeitung.
4. Eine Spindel- und Temperaturkompensationsfunktion kann ausgewählt werden, um sicherzustellen, dass die Genauigkeitsänderung, die durch Änderungen der Umgebungstemperatur beeinflusst wird, innerhalb von 0,02 mm liegt.
CNC-Doppelständer-Bearbeitungszentren eignen sich besonders für die Bearbeitung großer Bauteile, beispielsweise für Schiffsbauteile. Diese Maschinen sind für die Bearbeitung von Maschinen und Formen im Bereich der vertikalen Bearbeitungszentren geeignet und decken alle Bearbeitungsanforderungen ab – von der Schrupp- bis zur Schlichtbearbeitung. Sie können Fräsen, Bohren, Gewindeschneiden, Ausdrehen und diverse andere Bearbeitungsprozesse durchführen.
 | ① Vertikales und horizontales Werkzeugmagazin
② Spindel Mit BBT50- © 200 hochsteifer Spindel, 6 importierten großen Stahlkugellagern, überragende Schneidleistung.
③ Fünfachsiger Doppelschwenk-Fräskopf AC-Achsen-Drehmomentmotor + elektrische Spindel gabelförmige integrierte Struktur; Die Drehmomentmotorstruktur wird auf der Wechselstromachse installiert; Hydraulische AC-Achsen-Halterung für Hochgeschwindigkeitsschnitte und hohe Steifigkeit. |
Doppelständer-CNC-MaschineParameter
Modell | YSMV-5021 | ||
Thema | Spezifikationen | Einheiten |
|
Reisen
| X-Achse | mm | 5000 |
Y-Achse | mm | 2100 | |
Z-Achse | mm | 1000 | |
Spindelnase zum Arbeitstisch | mm | 200-1200 | |
Dreiachsige Führungsschiene |
| X/Y/Z Schwerlast-Rollen-Linearführung | |
Türbreite |
| 2100 | |
Art des Rams |
| T-Typ | |
Arbeitstisch | Arbeitstischgröße (L*B) | mm | 5000*1700 |
Maximale Tischbelastung | t | 12 | |
T-Nut | mm | 9-22*180 | |
Spindel | Spindeltyp | Typ | BBT-50 |
Spindeldrehzahl | U/min | 6000 | |
Spindelantriebstyp |
| DDS | |
Vorschubgeschwindigkeit | Schnelldurchlauf (X/Y/Z) | m/min | 15.12.2015 |
Schnittvorschubgeschwindigkeit (X/Y/Z) | m/min | 12 | |
Werkzeug Wechsler | Fluglotsendienst |
| 24 (Option: 40/60) |
Motor | Spindelmotor | KW | 15/18,5 (143–236 Nm) |
Dreiachsiger Servomotor | KW | 6/3/3 (38/36/36 Nm) | |
Erforderliche Leistung | Leistungsbedarf | kVA | 50 |
Luftdruckbedarf | kg/cm² | 6^8 | |
Andere | Äußere Abmessungen (L*B*H) | mm | 11600*5850*5420 |
Bruttogewicht | t | 36 | |
Doppelständer-Portal-CNC-Anwendung

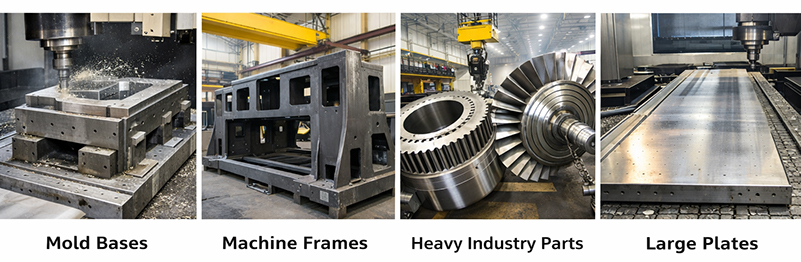

Das Portal-CNC-Bearbeitungszentrum YSMV-5021 wird häufig zur Bearbeitung mittelgroßer bis großer Strukturbauteile eingesetzt, die hohe Steifigkeit und gleichbleibende Präzision erfordern. Es eignet sich besonders für die Bearbeitung von Bauteilen wie Formbasen, großen Platten, Maschinenrahmen und robusten Industrieteilen. Dank seines großen Arbeitsbereichs und seiner hohen Tragfähigkeit ermöglicht die Maschine die effiziente Bearbeitung übergroßer Werkstücke in einer einzigen Aufspannung, wodurch Umpositionierungsarbeiten reduziert und die Gesamtbearbeitungsgenauigkeit verbessert werden.
Standardzubehör
Starres Gewindeschneiden Automatisches Schmiersystem Halbgeschlossener Schutz | Doppelte LED-Arbeitsleuchte Wärmetauscher für Elektroschrank Doppelschnecken-Späneförderer | Spindelnasen-Luftblasen LED-Warnleuchte mit 3 Farben Kettenförmiger Späneförderer und Wagen | M30 Auto Off Nivellierbolzen und -platten |
Optionen
Optischer Linearmaßstab CTS 40T ATC | Werkzeugbruchsystem Spänefördersystem Drehtisch | Ölnebelsystem Ölabscheider 90°-Handfräskopf | Klimaanlage Messsystem für Autoteile 90°-Automatikfräskopf mit AHC |
