CNC-Bearbeitungszentrum YSMV-5030 Portal-Doppelständermaschine

CNC-Bearbeitungszentrum YSMV-5030 Portal-Doppelständermaschine

Yangsen ist stolz darauf, Ihnen erstklassige Doppelständer-Bearbeitungszentren anbieten zu können. Finden Sie das ideale Produkt für Ihre spezifischen Anforderungen. Die solide Doppelsäulenkonstruktion gewährleistet eine größere Steifigkeit und engere Toleranzen, wodurch diese Maschine gut geeignet ist für die effiziente Bearbeitung allgemeiner Teile und schnelle Werkzeug- und Formenbauarbeiten.

  • max. Verfahrweg der X-Achse :

    5000mm
  • max. Verfahrweg der Y-Achse :

    3200mm
  • max. Verfahrweg der Z-Achse :

    1000mm
  • Max. Werkstücklänge :

    4600mm
  • Max. Werkstückbreite :

    2600mm
  • Max. Werkstückgewicht :

    18T
  • Anwendung :

    Aerospace Engineering, Military Industry, Medical Industry
  • wird bearbeitet :

    Drilling, Tapping, Milling, Surface Milling

YSMV-5030 Portal CNC Maschinenmerkmale



CNC-Doppelständer-Bearbeitungszentren eignen sich am besten für die Bearbeitung großer Teile wie Schiffsteile, Luft- und Raumfahrtteile und mehr. Diese Maschine eignet sich für Bearbeitungsmaschinen und Formenbau im Bereich vertikaler Bearbeitungszentren, von der Grobbearbeitung bis zur Endbearbeitung und Verarbeitungsanforderungen gelten und kann Fräsen, Bohren, Gewindebohren, Bohren und eine Vielzahl von Prozessen fertigstellen.

Das Portal-CNC-Bearbeitungszentrum von Vision Wide verfügt über eine Kastenstruktur, die für begrenzten Arbeitsraum geeignet ist, und sein einteiliges Design von Arbeitstisch und Säulen bietet eine stabile, schnelle Zuführleistung, die die Anforderungen an Präzisionsformen und Aluminiumschneiden erfüllt.

Portal-Bearbeitungszentrum Parameter

Modell YSMV-5030
Thema Spezifikationen Einheiten
Reisen X-Achse mm 5000
Y-Achse mm 3200
Z-Achse mm 1000
Spindelnase zum Arbeitstisch mm 250-1250
Dreiachsige Führungsbahn   X/Y/Z Schwerlastrollen-Linearführung
Türbreite   3000
Art des Widders   T-Typ
Arbeitstisch Arbeitstischgröße (L * B) mm 6400*2600
Maximale Tabellenlast t 18
T-Nut mm 13-28*200
Spindel Spindeltyp Typ BBT-50
Spindeldrehzahl U/min 6000
Spindelantriebstyp   DDS
Vorschubgeschwindigkeit Eilgang (X/Y/Z) m/Min 15.12.15
Schnittvorschub (X/Y/Z) m/Min 12
Werkzeugwechsler ATC   24 (Option: 40/60)
Motor Spindelmotor KW 15/18,5 (143-236 Nm)
Dreiachsiger Servomotor KW 6/3/3 (38/36/36 Nm)

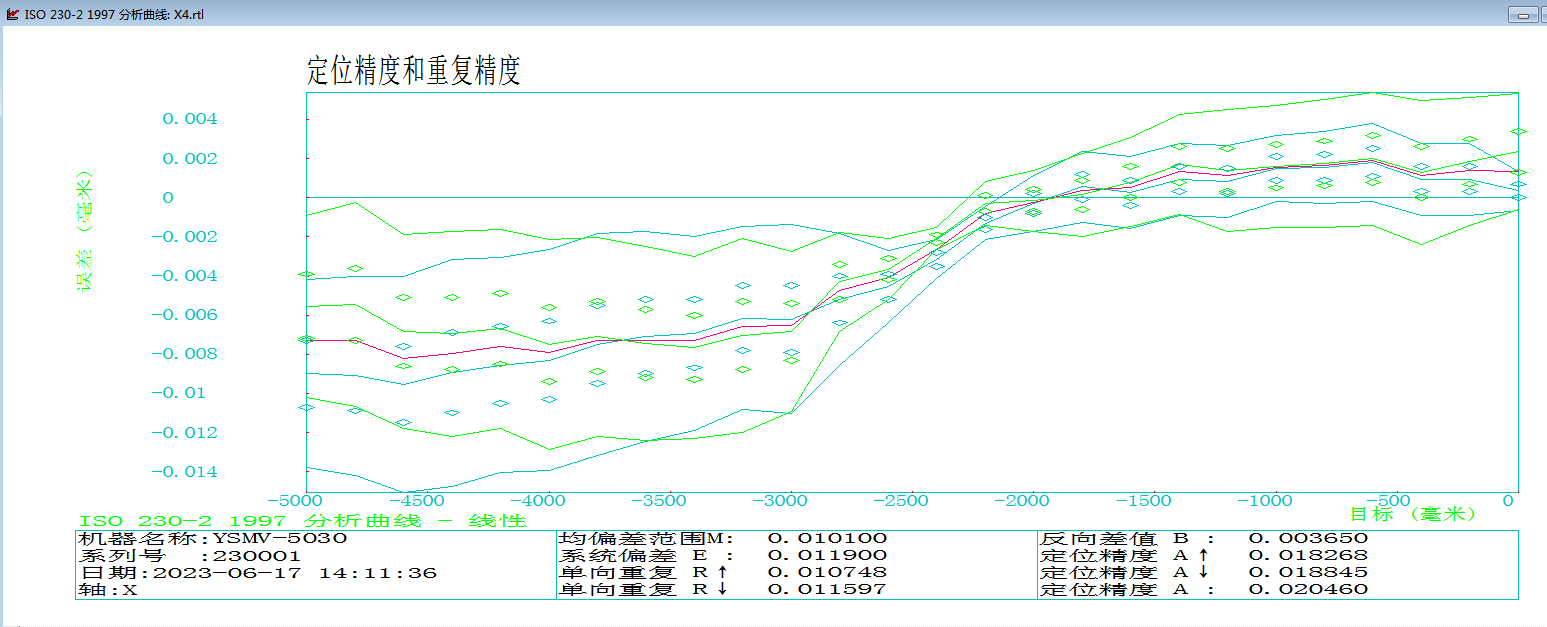

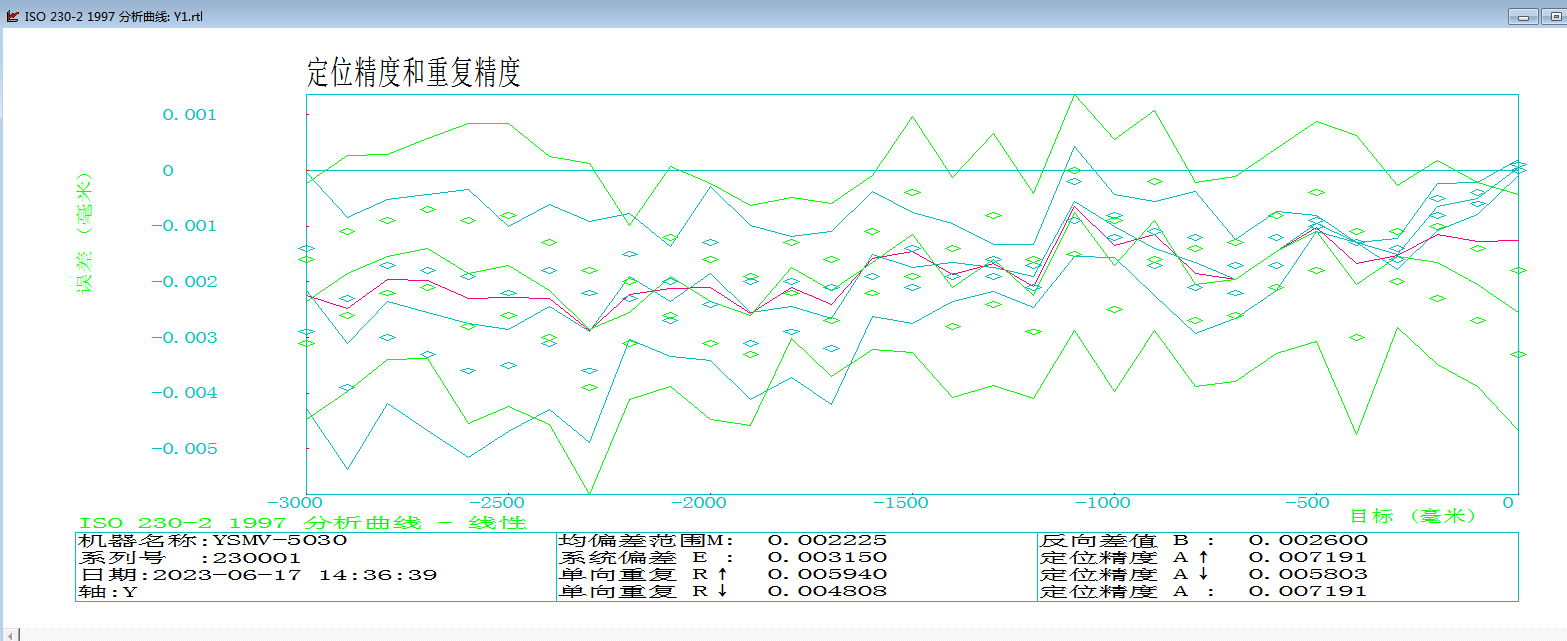

Genauigkeit Genauigkeit mm 0,03/0,02/0,015
Wiederholbarkeit mm 0,018/0,015/0,01
Leistung erforderlich Leistungsbedarf kwa 50
Luftdruckanforderung kg/cm² 6^8
Andere Außenmaße (L*B*H) mm 11600*6050*5420
Bruttogewicht t 50





Standardzubehör

Starres Klopfen

Automatisches Schmiersystem

Halbgeschlossene Wache

Dual-LED-Arbeitsleuchte

Wärmetauscher für Schaltschrank

Späneförderer mit Doppelschnecke

Luftblasen an der Spindelnase

LED 3-Farben-Warnlicht

Späneförderer und Wagen vom Kettentyp

M30 Auto-Aus

Nivellierbolzen und Pads



Optionen

Optische Linearskala

CTS

40T ATC

Werkzeugbruchsystem

Spänefördersystem

Drehtisch

Ölnebelsystem

Ölskimmer

Manueller 90°-Fräskopf

Klimaanlage

Sondenmesssystem für Autoteile

Automatischer 90°-Fräskopf mit AHC
