Die Doppelständer-Bearbeitungszentren von Yangsen sind in verschiedenen Größen und Bettlängen erhältlich und bieten Genauigkeit und Stabilität, die für viele Branchen geeignet sind.
max. Verfahrweg der X-Achse :
3000mmmax. Verfahrweg der Y-Achse :
2100mmmax. Verfahrweg der Z-Achse :
1000mmMax. Werkstücklänge :
3200mmMax. Werkstückbreite :
1700mmMax. Werkstückgewicht :
8TAnwendung :
Medical Industrywird bearbeitet :
Drilling, Tapping, Milling, Surface MillingHersteller/Lieferanten von Doppelständer-Bearbeitungszentren, Liste chinesischer Hersteller und Fabriken von Doppelständer-Bearbeitungszentren
YSMV-3021 Doppelsäule CNC Maschine
Das Portal-Doppelständer-Bearbeitungszentrum YSMV-3021 ist als vielseitige Lösung für die hochpräzise und stabile Bearbeitung mittelgroßer bis großer Werkstücke konzipiert. Dank seines ausgewogenen Arbeitsbereichs und seiner hohen strukturellen Steifigkeit eignet es sich ideal für Hersteller, die Flexibilität und gleichbleibende Bearbeitungsleistung für unterschiedlichste Bauteile benötigen.
1. Die extra breite Basis der X-Achse mit dickem, hochsteifem Tisch erhöht die Belastbarkeit des Tisches und gewährleistet eine optimale dynamische Nivellierungsgenauigkeit.
2. Die großflächige Stufenkonstruktion der Y-Achse positioniert die Führungsbahnen nahe am Träger und der Spindel, wodurch die Steifigkeit der Schnittkraft effektiv erhöht wird.
3. Eilgang der Z-Achse über 15 m, hohe Beschleunigungs-/Verzögerungsleistung zur Erzielung von Konturgenauigkeit bei der Hochgeschwindigkeits-Formenbearbeitung.
4. Eine Spindel- und Temperaturkompensationsfunktion kann ausgewählt werden, um sicherzustellen, dass die Genauigkeitsänderung, die durch Änderungen der Umgebungstemperatur beeinflusst wird, innerhalb von 0,02 mm liegt.
Bearbeitungszentren sind die modernsten Werkzeugmaschinen auf dem Markt. Diese Maschinen zeichnen sich durch einen hohen Automatisierungsgrad aus und sind in der Lage, verschiedene Bearbeitungsvorgänge durchzuführen (Drehen, Fräsen, Bohren, Einstechen usw.).
 | ① Vertikales und horizontales Werkzeugmagazin
② Spindel Mit BBT50- © 200 hochsteifer Spindel, 6 importierten großen Stahlkugellagern und überragender Schneidleistung.
③ Fünfachsiger Doppelschwenk-Fräskopf AC-Achsen-Drehmomentmotor + elektrische Spindel gabelförmige integrierte Struktur; Die AC-Achse montiert die Drehmomentmotorstruktur. Hydraulische AC-Achsen-Halterung für Hochgeschwindigkeitsschnitte und hohe Steifigkeit. |
Doppelständer-CNC-MaschineParameter
Modell | YSMV-3021 | ||
Thema | Spezifikationen | Einheiten |
|
Reisen
| X-Achse | mm | 3000 |
Y-Achse | mm | 2100 | |
Z-Achse | mm | 1000 | |
Spindelnase zum Arbeitstisch | mm | 200-1200 | |
Dreiachsige Führungsschiene |
| X/Y/Z Schwerlast-Rollen-Linearführung | |
Türbreite |
| 2100 | |
Art des Rams |
| T-Typ | |
Arbeitstisch | Arbeitstischgröße (L*B) | mm | 3200*1700 |
Maximale Tischbelastung | t | 8 | |
T-Nut | mm | 9-22*180 | |
Spindel | Spindeltyp | Typ | BBT-50 |
Spindeldrehzahl | U/min | 6000 | |
Spindelantriebstyp |
| DDS | |
Vorschubgeschwindigkeit | Schnelldurchlauf (X/Y/Z) | m/min | 15.12.2015 |
Schnittvorschubgeschwindigkeit (X/Y/Z) | m/min | 12 | |
Werkzeug Wechsler | Fluglotsendienst |
| 24 (Option: 40/60) |
Motor | Spindelmotor | KW | 15/18,5 (143–236 Nm) |
Dreiachsiger Servomotor | KW | 3/3/3 (36 Nm) | |
Erforderliche Leistung | Leistungsbedarf | kVA | 45 |
Luftdruckbedarf | kg/cm² | 6^8 | |
Andere | Äußere Abmessungen (L*B*H) | mm | 8440*5850*5350 |
Bruttogewicht | t | 28 | |
YSMV-3021 DoppelsäuleCNCMaschinenanwendung

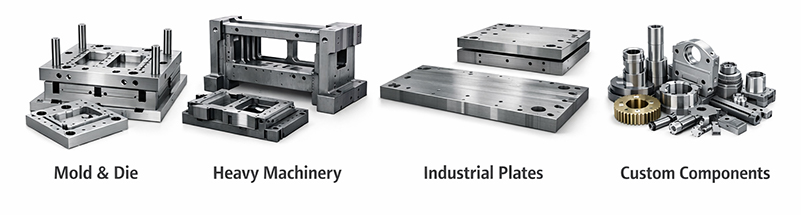

Das Portal-CNC-Bearbeitungszentrum YSMV-3021 findet breite Anwendung in Branchen, die die Bearbeitung mittelgroßer bis großer Werkstücke mit hoher Präzision und Stabilität erfordern.
In der Formen- und Werkzeugindustrie eignet es sich für die Bearbeitung mittelgroßer Formbasen, Werkzeugplatten und Kavitätskomponenten und gewährleistet eine gleichbleibende Genauigkeit bei komplexen Bearbeitungsvorgängen.
Im Bereich der Schwermaschinenherstellung wird die Maschine häufig für Strukturrahmen, Gerätebasen und mechanische Bauteile eingesetzt, die sowohl Steifigkeit als auch Präzision erfordern.
Es eignet sich auch für die allgemeine industrielle Fertigung zur Bearbeitung von Metallplatten, Strukturteilen und kundenspezifischen Komponenten und bietet eine ausgewogene Lösung für flexible Produktionsanforderungen.
Standardzubehör
Starres Gewindeschneiden Automatisches Schmiersystem Halbgeschlossener Schutz | Doppelte LED-Arbeitsleuchte Wärmetauscher für Elektroschrank Doppelschnecken-Späneförderer | Spindelnasen-Luftblasen LED-Warnleuchte mit 3 Farben Kettenförmiger Späneförderer und Wagen | M30 Auto Off Nivellierbolzen und -platten |
Optionen
Optischer Linearmaßstab CTS 40T ATC | Werkzeugbruchsystem Spänefördersystem Drehtisch | Ölnebelsystem Ölabscheider 90°-Handfräskopf | Klimaanlage Messsystem für Autoteile 90°-Automatikfräskopf mit AHC |
