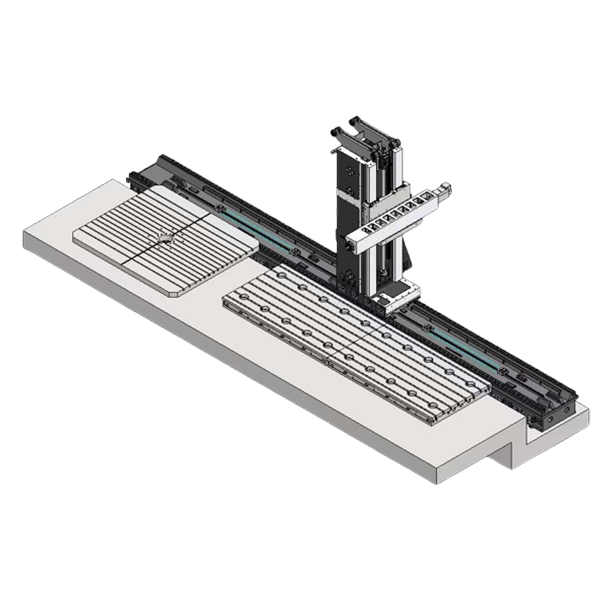

Die horizontale Standbohr- und Fräsmaschine WHS-160F verfügt über eine Ø160 mm Zahnradspindel, einen 25 Tonnen schweren Drehtisch und eine robuste Konstruktion zur Bearbeitung großer Industriebauteile mit hoher Präzision.
max. Verfahrweg der X-Achse :
10000mmmax. Verfahrweg der Y-Achse :
3100mmmax. Verfahrweg der Z-Achse :
1000mmMax. Werkstücklänge :
1800mmMax. Werkstückbreite :
2200mmMax. Werkstückgewicht :
25TBohr- und FräsbearbeitungszentrumStrukturmerkmale
Hochsteifes Rollenführungssystem
Die X-, Z- und W-Achsen sind mit importierten, hochbelastbaren Rollenführungen mit V3-Vorspannung ausgestattet, die für hervorragende Steifigkeit und Tragfähigkeit sorgen. Dank hoher Vorschubgeschwindigkeiten von bis zu 10/5/5 m/min (X/Z/W) gewährleistet die Maschine einen ruhigen Lauf und gleichbleibende Genauigkeit bei der Bearbeitung schwerer Werkstücke.
Ø160 mm Zahnradgetriebene Durchgangsspindel mit Kühlmittelzufuhr
Die 160-mm-Zahnradspindel verfügt über eine Spindelinnenkühlung, ein Labyrinthdichtungssystem und einen Luftblasenschutz für erhöhte Spindelzuverlässigkeit. Mit einer maximalen Drehzahl von 2.000 U/min liefert sie das hohe Drehmoment und die Steifigkeit, die für das Bohren und Fräsen großer Werkstücke erforderlich sind.
Effizientes Chipmanagement
Eine reservierte Schnittstelle für eine Schneckenförderanlage und ein integriertes Schneidspülsystem ermöglichen eine effiziente Spanabfuhr während der Bearbeitung. Die rechtzeitige Spanabfuhr minimiert den thermischen Einfluss und trägt so zur Aufrechterhaltung einer gleichbleibenden Bearbeitungsgenauigkeit bei.
Starre Maschinenstruktur
Die Maschine wird aus Harz-Sand-Gussteilen mit kombinierten Aluminium-Holz-Formen gefertigt, während der Arbeitstisch aus hochwertigem HT300-Gusseisen besteht und dadurch eine ausgezeichnete Steifigkeit, Vibrationsfestigkeit und langfristige Bearbeitungsstabilität gewährleistet.
Parameter
| Artikel | Spezifikation | Einheit | WHS-160F/25T |
| Reisen | X-Achse | mm | 10000 |
| Y-Achse | mm | 3100 | |
| Z-Achse | mm | 1000 | |
| W-Achse | mm | 900 | |
| Spindel | Spindelkonus (Modell/Einbaugröße) | mm | BT50 |
| Spindeldrehzahl | U/min | 2000 | |
| Frässpindeldurchmesser | mm | Φ160 | |
| Spindelgetriebemodus | - | Getriebeart | |
| Arbeitstisch | Arbeitsbereich | mm | 1800×2200 |
| Minimaler Indexierwinkel | Grad | 0,001° | |
| Maximale Arbeitstischbelastung | kg | 25000 | |
| Fester Arbeitstisch | mm | 3000×6000 | |
| Maximale Belastung | kg/m² | 10000/m² | |
| Füttern | Schnellvorschub in X/Y/Z/W-Achse | m/min | 10/6/5/5 |
| Maximaler Schnittvorschub | mm/min | 10/5/5/5 | |
| Motor | Spindelmotor | kW | 22-57 |
| Servomotor für X/Y/Z/W/B-Achse | - | 5,4/5,4/5,4/5,4/5,4 | |
| Kühlflüssigkeitspumpenmotor | m/hm | 4-60 | |
| Leistungsbedarf | Leistungsbedarf | kVA | 95 |
| Luftquellenbedarf | kg/cm² | 6^8 |
