Warum können manche Vertikale Bearbeitungszentren welche über Jahre hinweg eine stabile Genauigkeit beibehalten, während andere schnell an Präzision verlieren?
Probleme wie Maßabweichungen, mangelhafte Oberflächengüte und instabile Bearbeitung werden in der Regel nicht durch nur einen Faktor verursacht. Der eigentliche Unterschied liegt oft in den Kernkomponenten, der Struktur, der Montagequalität und dem Kalibrierungsprozess der Maschine.
In diesem Artikel betrachten wir die 5 Schlüsselfaktoren, die die Genauigkeit und die langfristige Bearbeitungsstabilität von vertikalen Bearbeitungszentren direkt beeinflussen.
Kugelgewindetriebe und Linearführungen gehören zu den wichtigsten Komponenten, die die Genauigkeit vertikaler Bearbeitungszentren beeinflussen. Sie bestimmen direkt die Positioniergenauigkeit, die Bewegungsstabilität und die langfristige Bearbeitungskonstanz.

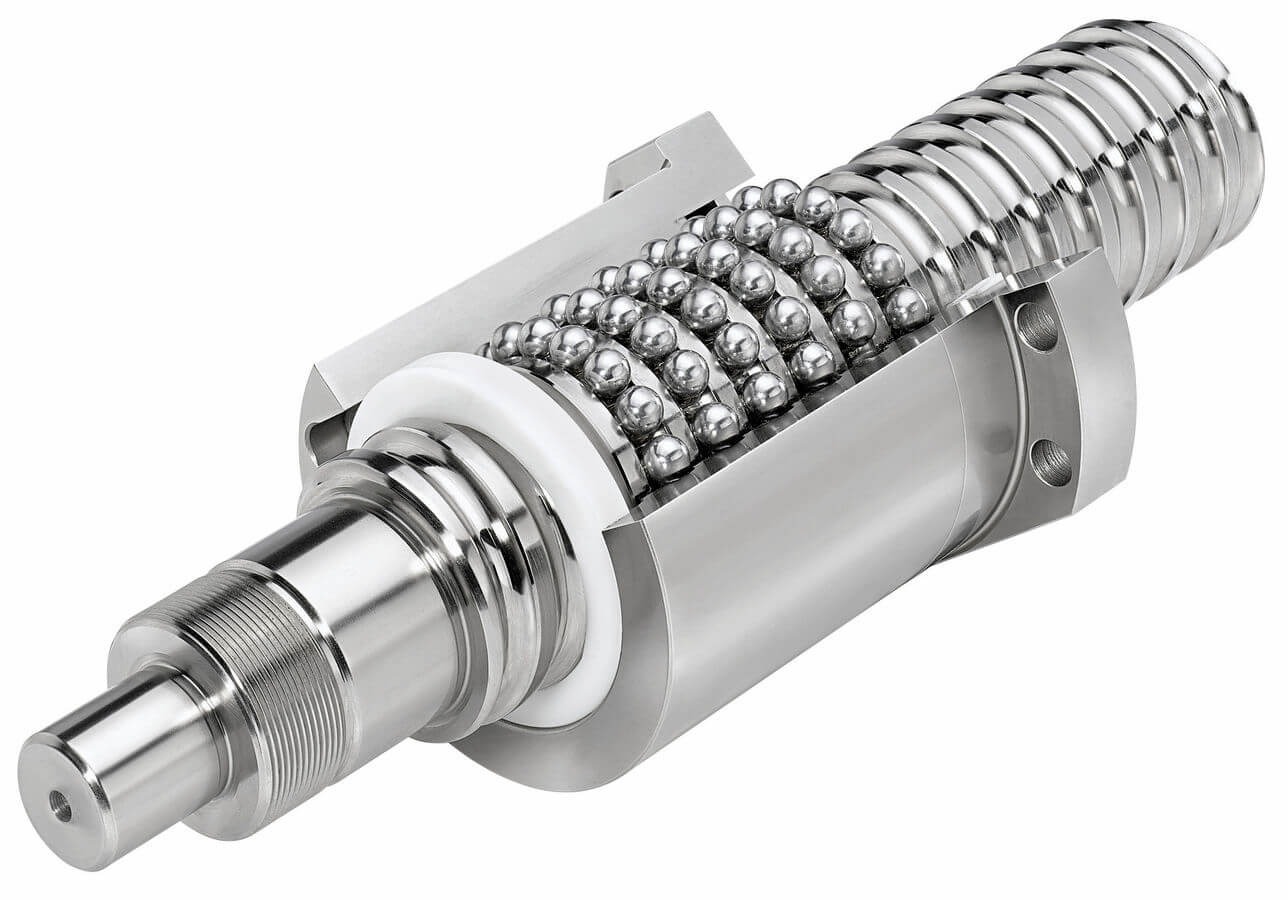

Die Kugelumlaufspindel steuert die Bewegung jeder Maschinenachse. Ihre Präzision beeinflusst direkt die Positioniergenauigkeit und Wiederholgenauigkeit.
Hochwertige Kugelgewindetriebe bieten folgende Vorteile:
Bei mangelhafter Qualität der Kugelumlaufspindel können mit der Zeit Maßfehler an der Maschine auftreten, die Schnittleistung kann instabil werden und die Bearbeitungsgenauigkeit kann abnehmen.
Linearführungen beeinflussen die Steifigkeit und Laufruhe der Maschine. Ein stabiles Führungssystem trägt zur Reduzierung von Vibrationen und zur Verbesserung der Bearbeitungsgenauigkeit bei.
Im Vergleich zu Führungssystemen geringerer Qualität bieten hochpräzise Linearführungen folgende Vorteile:
Die Kontaktstruktur zwischen Führungsschiene und Gleitstück ist ebenfalls von Bedeutung. Eine optimierte Kontaktgestaltung kann die Maschinenstabilität und die Genauigkeitserhaltung deutlich verbessern.
Viele glauben, die Genauigkeit von Maschinen hänge hauptsächlich von den Montagekenntnissen ab, doch die Qualität der Hardware bildet die Grundlage.
Selbst erfahrene Techniker können mit minderwertigen Kugelgewindetrieben oder instabilen Linearführungen keine hohe Präzision erreichen. Sorgfältige Verarbeitung kann die Leistung zwar verbessern, aber minderwertige Bauteile nicht vollständig ausgleichen.
Deshalb verwenden hochpräzise vertikale Bearbeitungszentren in der Regel hochwertige Übertragungs- und Führungssysteme, um eine gleichbleibende Genauigkeit für die langfristige Produktion zu gewährleisten.
Die Maschinenstruktur beeinflusst die Bearbeitungsstabilität und die Langzeitgenauigkeit unmittelbar. Selbst bei hochwertigen Komponenten kann ein schwaches Maschinengestell Vibrationen, Maßabweichungen und instabile Schnittergebnisse verursachen.
Eine starre Maschinenstruktur trägt dazu bei, Vibrationen während des Schneidens zu reduzieren und die Bearbeitung stabiler zu gestalten, insbesondere bei hohen Schnittgeschwindigkeiten oder starker Belastung.
Mangelnde Steifigkeit führt oft zu Folgendem:
Hochwertiges Gusseisen sorgt für bessere Vibrationsdämpfung und strukturelle Stabilität. Gleichzeitig kann eine stabile Maschinenstruktur den Einfluss von thermischer Verformung durch lange Bearbeitungszeiten reduzieren.
Aus diesem Grund verwenden hochpräzise vertikale Bearbeitungszentren in der Regel stabilere Maschinenbetten und verstärkte Konstruktionen.
Hochwertige Komponenten allein können keine hohe Genauigkeit in vertikalen Bearbeitungszentren gewährleisten. Auch die handwerkliche Ausführung der Montage spielt eine entscheidende Rolle für die Bearbeitungsstabilität und die langfristige Präzision.
Bei der Maschinenmontage muss jedes Bauteil sorgfältig ausgerichtet und justiert werden. Selbst kleine Montagefehler können die Positioniergenauigkeit, die Wiederholgenauigkeit und die Gesamtleistung der CNC-Bearbeitung beeinträchtigen.
Bei einem hochpräzisen vertikalen Bearbeitungszentrum hat die Montagequalität direkten Einfluss auf Folgendes:
Erfahrene Techniker nutzen häufig manuelles Abschaben und Feinjustieren, um die Kontaktgenauigkeit zwischen den Maschinenkomponenten zu verbessern.
Im Vergleich zur groben Montage hilft das präzise Abschaben:
Auch mit fortschrittlicher CNC-Fertigungstechnologie ist handwerkliches Können nach wie vor ein wichtiger Bestandteil beim Bau eines hochpräzisen vertikalen Bearbeitungszentrums.
Selbst ein hochwertiges vertikales Bearbeitungszentrum benötigt eine präzise Kalibrierung, um eine stabile Bearbeitungsgenauigkeit zu erreichen.

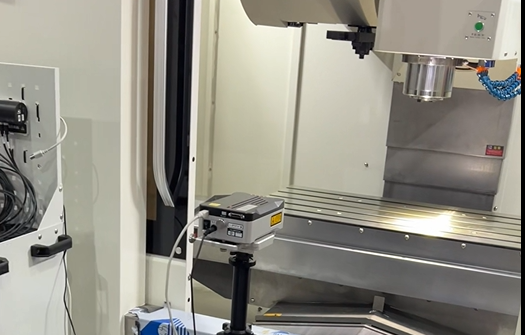

Hersteller nutzen Laserinterferometer, um Achsenbewegungen und die Positioniergenauigkeit zu messen. Dieses Verfahren hilft, kleine Bewegungsfehler zu erkennen, die bei der normalen Bearbeitung nicht sichtbar sind.
Laserprüfungen werden häufig zur Überprüfung folgender Punkte eingesetzt:
Nach der Prüfung kann das Maschinensteuerungssystem eine Genauigkeitskompensation anwenden, um Positionierungsfehler zu reduzieren und die Bearbeitungskonsistenz zu verbessern.
Nach der Kompensation, einige hochpräzise VMC-Maschinen Eine Positioniergenauigkeit von etwa 6 μm kann erreicht werden, die Wiederholgenauigkeit liegt im Bereich von 1–3 μm.
Eine hohe Genauigkeit bei vertikalen Bearbeitungszentren hängt nicht nur von der Hardware oder der Kalibrierung ab. Konsequente Qualitätskontrolle und Fertigungsstandards sind ebenso wichtig.
Ein hochpräzises vertikales Bearbeitungszentrum erfordert strenge Kontrollen während des gesamten Produktionsprozesses. Vom Maschinenguss und der Montage bis hin zur abschließenden Laserprüfung beeinflusst jeder Schritt die endgültige Bearbeitungsgenauigkeit.
Eine stabile Qualitätskontrolle trägt dazu bei, Folgendes sicherzustellen:
Manche Hersteller senken die Kosten, indem sie minderwertigere Komponenten verwenden oder Montageprozesse vereinfachen. Dies mag zwar den Maschinenpreis reduzieren, kann aber auch die Bearbeitungsgenauigkeit, die Steifigkeit und die Langzeitstabilität beeinträchtigen.
Ein zuverlässiger CNC-Maschinenhersteller Sie sollten Kosten, Qualität und langfristige Leistungsfähigkeit in Einklang bringen, anstatt sich nur auf kurzfristigen Preiswettbewerb zu konzentrieren.
Beim Kauf eines vertikalen Bearbeitungszentrums geht es nicht nur um die Überprüfung der technischen Daten. Die langfristige Bearbeitungsgenauigkeit hängt von der Maschinenstruktur, den Kernkomponenten und der Fertigungsqualität ab.
Die Qualität von Kugelgewindetrieben, Linearführungen, Spindelsystemen und Maschinengussteilen beeinflusst direkt die Genauigkeit und Bearbeitungsstabilität von Bearbeitungsmaschinen.
Hochwertige Komponenten bieten in der Regel Folgendes:
Verlassen Sie sich nicht allein auf die Katalogangaben. Ein zuverlässiger CNC-Maschinenhersteller sollte Ihnen tatsächliche Testdaten zur Verfügung stellen, wie zum Beispiel:
Diese Berichte spiegeln die tatsächliche Leistung eines hochpräzisen vertikalen Bearbeitungszentrums besser wider.
Die Maschinengenauigkeit hängt auch von der fachgerechten Montage und den Qualitätsstandards ab. Ein Hersteller mit strengen Montageprozessen und präzisen Prüfsystemen kann mit größerer Wahrscheinlichkeit eine stabile und langfristige Bearbeitungsleistung gewährleisten.
Welche Genauigkeit ist für ein vertikales Bearbeitungszentrum empfehlenswert?
Bei einem hochpräzisen vertikalen Bearbeitungszentrum liegt die Positioniergenauigkeit üblicherweise bei etwa 6 µm, die Wiederholgenauigkeit in der Regel zwischen 1 und 3 µm. Die tatsächliche Genauigkeit kann je nach Maschinenkonfiguration und Anwendungsanforderungen variieren.
Was beeinflusst die VMC-Genauigkeit am meisten?
Mehrere Faktoren beeinflussen die Genauigkeit von Bearbeitungszentren, darunter Kugelgewindetriebe, Linearführungen, Maschinensteifigkeit, Montagequalität und Laserkalibrierung. Mängel in einem dieser Bereiche können die Stabilität und Präzision der Bearbeitung beeinträchtigen.
Warum sind Kugelgewindetriebe in einem Bearbeitungszentrum wichtig?
Kugelgewindetriebe steuern direkt die Achsenbewegung und die Positioniergenauigkeit. Hochwertige Kugelgewindetriebe tragen dazu bei, das Umkehrspiel zu reduzieren, die Wiederholgenauigkeit zu verbessern und eine gleichbleibende Bearbeitungsleistung über die Zeit zu gewährleisten.
Wie beeinflusst die thermische Verformung die Bearbeitungsgenauigkeit?
Bei langen Bearbeitungszyklen kann die Wärmeentwicklung durch die Spindel, den Schneidprozess und die Achsenbewegung zu einer Ausdehnung der Maschine führen. Diese thermische Verformung kann Maßfehler und instabile Bearbeitungsergebnisse zur Folge haben.
Wie können Anwender die tatsächliche Genauigkeit einer CNC-Maschine überprüfen?
Vor dem Kauf können Nutzer vom CNC-Maschinenhersteller Laserinterferometer-Testberichte, Daten zur Positioniergenauigkeit, Ergebnisse wiederholter Positionierungen und tatsächliche Bearbeitungsmuster anfordern.
Die Genauigkeit eines vertikalen Bearbeitungszentrums hängt von mehr als nur den technischen Daten ab. Hochwertige Komponenten, eine stabile Maschinenstruktur, präzise Montage und Laserkalibrierung spielen allesamt eine wichtige Rolle für die langfristige Bearbeitungsleistung.
Bei der Wahl des richtigen Bearbeitungszentrums geht es nicht nur um den Preis der Maschine, sondern auch um Bearbeitungsstabilität, Wiederholgenauigkeit und Langzeitzuverlässigkeit in realen Produktionsumgebungen.
Wenn Sie ein hochpräzises vertikales Bearbeitungszentrum für eine stabile und effiziente Bearbeitung suchen, kann die Wahl eines Herstellers mit fundierter Montageerfahrung und strenger Qualitätskontrolle einen erheblichen Unterschied für Ihre Produktionsergebnisse ausmachen.
