Präzisionsbohren ist einer der wichtigsten Arbeitsschritte in der CNC-Bearbeitung. Schon geringfügige Positionierfehler können die Bohrungsgenauigkeit, die Oberflächengüte, die Montagequalität und die Gesamtleistung der Bearbeitung beeinträchtigen. Daher verwenden Zerspanungsmechaniker häufig Zentrierbohrer oder Zentrierbohrer, bevor sie mit dem eigentlichen Bohren beginnen.

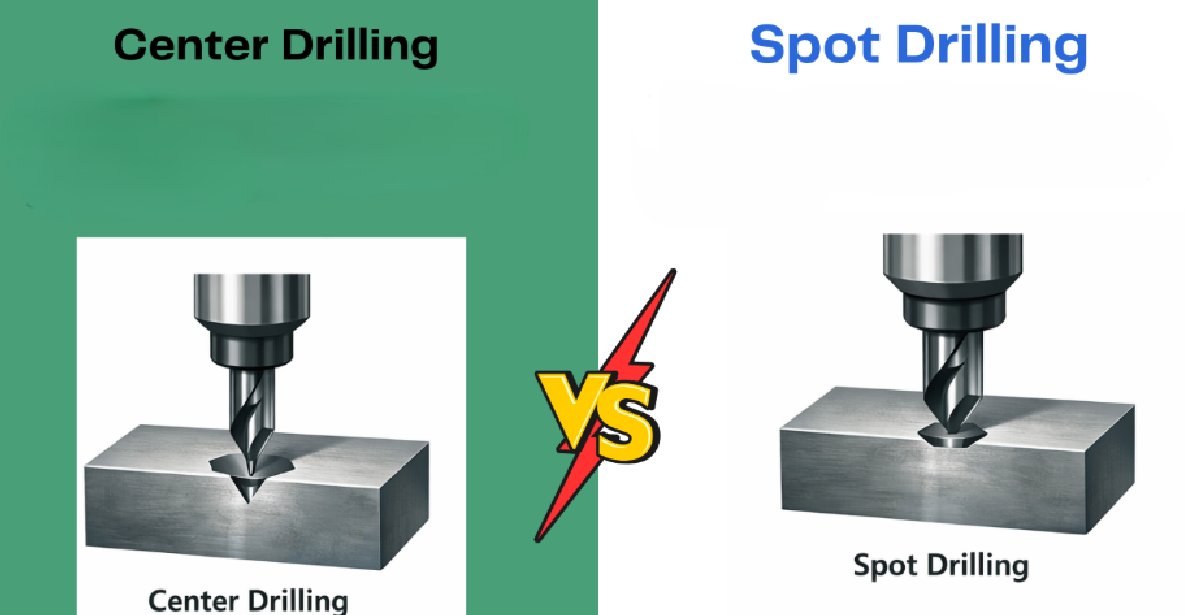

Obwohl diese Werkzeuge ähnlich aussehen, sind sie für völlig unterschiedliche Anwendungen konzipiert. Zentrierbohrer dienen hauptsächlich der präzisen Positionierung von Bohrungen und verhindern das Verlaufen des Bohrers, während Zentrierbohrer primär für Drehbearbeitungen und Zentrierbohrungen entwickelt wurden. Das Verständnis der Unterschiede zwischen Zentrierbohrern und Zentrierbohrern trägt dazu bei, die Bearbeitungsgenauigkeit zu verbessern, die Werkzeugstandzeit zu verlängern und kostspielige Produktionsfehler in modernen CNC-Fertigungsumgebungen zu reduzieren.

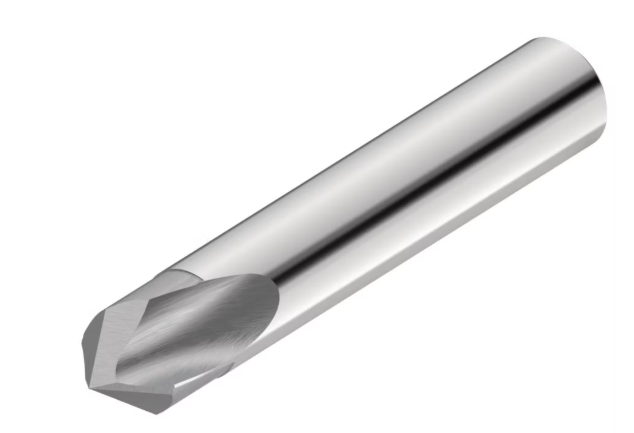

Anbohrer sind spezielle Schneidwerkzeuge, die einen präzisen Startpunkt schaffen, bevor ein Spiralbohrer in das Material eindringt. Ihr Hauptzweck ist es, das Verlaufen des Bohrers zu verhindern und die Positioniergenauigkeit des Bohrlochs bei CNC-Bohrungen zu verbessern.
Im Gegensatz zu Standardbohrern sind Zentrierbohrer extrem kurz und starr. Diese starre Bauweise minimiert die Werkzeugdurchbiegung und ermöglicht es dem Zerspanungsmechaniker, hochpräzise Bohrungspositionen zu erzeugen, insbesondere bei Präzisionsbearbeitungsanwendungen.
Ein Anbohrer erzeugt vor dem eigentlichen Bohren eine flache, kegelförmige Vertiefung in der Werkstückoberfläche. Diese Vertiefung führt den nachfolgenden Bohrer direkt in die richtige Position und verringert das Risiko einer ungenauen Bohrung.
Punktbohrer werden häufig verwendet in:
Punktbohrer zeichnen sich durch eine einwinklige Geometrie und einen dicken Kern aus. Ihre kurze Gesamtlänge sorgt im Vergleich zu Standardbohrern oder Zentrierbohrern für eine außergewöhnliche Steifigkeit.
Gängige Anbohrwinkel sind:
Der Spitzenwinkel wird üblicherweise anhand des Winkels des nachfolgenden Spiralbohrers gewählt. Bei den meisten Bearbeitungsvorgängen sollte der Anbohrwinkel gleich oder etwas größer als der Spiralbohrerwinkel sein.
Besonderheit | Beschreibung |
Werkzeugstruktur | Kurz und starr |
Geometrie | Einwinkeldesign |
Übliche Winkel | 90°, 120°, 140° |
Kerndicke | Dicker Kern für Stabilität |
Hauptzweck | Genaue Bohrerpositionierung |
Typische Tiefe | Flache Sichttiefe |
Wenn der Anbohrer die Materialoberfläche berührt, bildet er eine präzise konische Aufnahme, die den nachfolgenden Bohrer führt. Dadurch wird verhindert, dass der Bohrer beim ersten Kontakt über das Werkstück rutscht. Ohne korrekte Anbohrung können Bohrer:
Der starre Körper eines Zentrierbohrers ermöglicht ein stabiles Schneiden auch bei hohen Spindeldrehzahlen. Dadurch eignen sich Zentrierbohrer ideal für CNC-Umgebungen, in denen Wiederholgenauigkeit und Positioniergenauigkeit entscheidend sind.
Punktbohrer werden in Branchen mit hohen Präzisionsanforderungen häufig eingesetzt, da sie die Bohrkonsistenz verbessern und Bearbeitungsfehler reduzieren.
Punktbohrer werden häufig verwendet in CNC-Fräsmaschinen Um präzise Startpositionen zu schaffen, bevor die Bohrzyklen beginnen, ist das Punktbohren unerlässlich. CNC-Bearbeitungen erfordern enge Toleranzen, und das Punktbohren trägt dazu bei, die Positionskonsistenz bei mehreren Teilen zu gewährleisten.
Bauteile für die Luft- und Raumfahrt erfordern häufig eine extrem präzise Positionierung der Bohrungen. Zentrierbohrer reduzieren die Bohrerabweichung und verbessern die Wiederholgenauigkeit bei der Bearbeitung kritischer Teile.
Automobilhersteller verwenden Punktbohrer, um die Produktionsgeschwindigkeit und die Bohrgenauigkeit bei der Serienfertigung zu verbessern.
Viele Zerspanungsmechaniker verwenden 90°-Anbohrer auch für leichte Anfasungen. Dadurch lassen sich Anbohren und Anfasen in einem Arbeitsgang durchführen, was die Zykluszeit verkürzt.
Zentrierbohrer sind Spezialwerkzeuge, die primär zum Herstellen von Zentrierlöchern auf Drehmaschinen entwickelt wurden. Diese Zentrierlöcher fixieren das Werkstück zwischen den Spitzen während des Drehvorgangs. Obwohl einige Zerspanungsmechaniker Zentrierbohrer zum Anspitzen verwenden, waren sie ursprünglich nicht für die präzise Positionierung von Löchern in der CNC-Bearbeitung konzipiert.
Ein Zentrierbohrer ist ein kombiniertes Bohr- und Senkwerkzeug zur Herstellung präziser Zentrierlöcher für Drehanwendungen. Das Werkzeug besitzt zwei Schneidkanten:
Diese Konstruktion erzeugt ein Mittelloch, das eine korrekte Ausrichtung und Unterstützung während der Drehbearbeitung ermöglicht.
Im Gegensatz zu Zentrierbohrern verwenden Zentrierbohrer eine gestufte Geometrie. Zuerst schneidet die kleine Führungsspitze, dann der Senkbereich. Die meisten Zentrierbohrer haben einen Standard-Spitzenwinkel von 60°, da dieser gängigen Drehmaschinen-Spitzenkonfigurationen entspricht.
Besonderheit | Beschreibung |
Werkzeugstruktur | Stufengeometrie |
Spitzendesign | Pilotspitze + Senker |
Gemeinsamer Winkel | 60° |
Steifheit | Niedriger als Punktbohrungen |
Hauptzweck | Drehbank-Zentrierlöcher |
Typische Verwendung | Drehvorgänge |
Zentrierbohrer erzeugen Löcher, die es dem Werkstück ermöglichen, sich präzise zwischen den Spitzen einer Drehmaschine zu drehen. Die Zentrierspitze leitet den Schnitt ein, während der Senkbereich den Auflagewinkel für die Drehmaschinenspitze erzeugt. Da sie eine dünne Zentrierspitze besitzen, sind sie empfindlicher als Anbohrer und brechen leichter unter Seitenkräften oder zu hohem Vorschubdruck.
Zentrierbohrer werden hauptsächlich bei traditionellen Bearbeitungs- und Drehvorgängen eingesetzt.

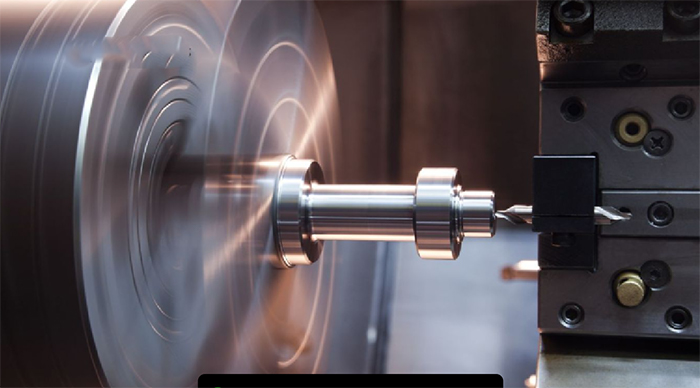

Drehbearbeitungen
Zentrierbohrer erzeugen Stützlöcher für Wellen und zylindrische Bauteile bei der Drehbearbeitung.
Wellenbearbeitung
Lange Wellen benötigen eine mittige Abstützung, um Vibrationen zu verhindern und die Rundlaufgenauigkeit beim Drehen zu gewährleisten.
Umgebungen für die manuelle Bearbeitung
In manuellen Werkstätten werden Zentrierbohrer immer noch häufig verwendet, da sie Bohren und Senken in einem Werkzeug vereinen.
Traditionelle Drehmaschineneinrichtung
Zentrierbohrer sind nach wie vor unerlässlich für die Vorbereitung von Werkstücken, die zwischen Spitzen bearbeitet werden.
Obwohl Zentrierbohrer und Zentrierbohrer ähnlich aussehen mögen, unterscheiden sie sich in Geometrie, Festigkeit, Anwendungsbereichen und Bearbeitungsleistung grundlegend.
Der größte Unterschied liegt in der Werkzeuggeometrie. Zentrierbohrer verwenden eine einwinklige Konstruktion mit dickem Kern. Dies verbessert die Steifigkeit und reduziert die Werkzeugdurchbiegung. Zentrierbohrer hingegen verwenden eine zweistufige Geometrie mit dünnem Führungsbereich und Senkung. Diese Konstruktion ist zwar für Drehzentren effektiv, jedoch bei CNC-gestützten Zentrieranwendungen weniger geeignet.
Zentrierbohrer sind aufgrund ihres kurzen Schafts und des dicken Kerns deutlich steifer. Zentrierbohrer sind weniger steif, da die Zentrierspitze dünn und zerbrechlich ist. Unter hohem Vorschubdruck oder Seitenkräften kann die Zentrierspitze leicht absplittern oder brechen.
Besonderheit | Punktbohren | Zentrierbohrer |
Kerndicke | Dick | Dünn |
Werkzeugsteifigkeit | Sehr hoch | Mäßig |
Vibrationsfestigkeit | Exzellent | Untere |
Bruchrisiko | Niedrig | Höher |
CNC-Stabilität | Exzellent | Mäßig |
Zentrierbohrer bieten eine überlegene Genauigkeit bei der Lochpositionierung, da sie einen stabilen Ausgangspunkt für den nachfolgenden Bohrer schaffen. Zentrierbohrer sind beim Zentrierbohren weniger genau, da sich die Zentrierspitze verbiegen kann, bevor der Senker richtig greift. Bei der CNC-Bearbeitung können selbst geringfügige Abweichungen zu spürbaren Positionsfehlern führen, insbesondere bei Anwendungen mit hohen Präzisionsanforderungen.
Zentrierbohrer haben in der Regel eine längere Lebensdauer, da sie robuster sind und für CNC-Hochgeschwindigkeitsbearbeitungen ausgelegt sind. Hartmetall-Zentrierbohrer behalten ihre Schneidleistung auch bei der Bearbeitung härterer Materialien wie beispielsweise:
Zentrierbohrer verschleißen schneller, weil die Pilotspitze während des Betriebs konzentrierten Schnittkräften ausgesetzt ist.
Selbst erfahrene Zerspanungsmechaniker machen Fehler bei der Auswahl und Anwendung von Zentrier- und Zentrierbohrwerkzeugen. Diese Fehler können die Bohrungsgenauigkeit verringern, die Werkzeugstandzeit verkürzen und die Produktionskosten erhöhen. Das Verständnis der häufigsten Fehler trägt dazu bei, die Konsistenz bei CNC-Bearbeitungsprozessen zu verbessern.
Einer der größten Fehler ist die Verwendung eines Zentrierbohrers für hochpräzise Bohrungspositionierung. Zentrierbohrer können zwar einen Startpunkt schaffen, sind aber primär für Drehbank-Zentrierbohrungen konzipiert. Ihre dünne Zentrierspitze ist empfindlich und kann sich unter Seitenbelastung verbiegen oder brechen. In CNC-Bearbeitungszentren führt dies häufig zu folgenden Problemen:
Punktbohrer sind aufgrund ihrer kurzen und dicken Geometrie wesentlich steifer und bieten eine bessere Positioniergenauigkeit.
Ein weiteres häufiges Problem ist die falsche Abstimmung des Anbohrwinkels auf den Spiralbohrer. Ist der Anbohrwinkel kleiner als der Spitzenwinkel, berühren die äußeren Schneidkanten des Bohrers das Material, bevor die Spitze erreicht ist. Dies führt zu Stoßbelastungen und kann Hartmetallbohrer beschädigen.
Spiralbohrerwinkel | Empfohlener Bohrwinkel |
118° | 120°-Punktbohrung |
135° | 140°-Punktbohrung |
90°-Fasenbohrer | 90°-Punktbohrung |
Durch die Verwendung eines Zentrierbohrwinkels, der gleich oder etwas größer als der Spiralbohrwinkel ist, wird die Zentriergenauigkeit verbessert und die Schnittspannung reduziert.
Viele Bediener programmieren fälschlicherweise eine zu hohe Anbohrtiefe. Anbohrer müssen nur so weit in den Bohrvorgang eingreifen, dass der nachfolgende Bohrer geführt werden kann. Eine zu hohe Tiefe kann folgende Folgen haben:
Für die meisten Eingriffe ist ein flaches Aufbohren zwischen 0,3 mm und 1,5 mm ausreichend.
Lange Bohrer sind flexibler und neigen beim ersten Kontakt zur Durchbiegung. Der Versuch, ohne Anbohrhilfe direkt in harte Materialien zu bohren, führt häufig zu Positionierungsfehlern. Bei der Verwendung von Bohrern in Standardlänge:
Kurze Bohrer oder Bohrer in Schraubenmaschinenlänge benötigen aufgrund ihrer höheren Steifigkeit oft weniger Vorbohrungen.
Die Anwendung bewährter Bearbeitungsverfahren verbessert die Bohrungsqualität, die Wiederholgenauigkeit und die Werkzeugstandzeit.
Hartmetall-Punktbohrer bieten:
Sie eignen sich besonders für:
Bei weicheren Materialien wie Aluminium können HSS-Punktbohrer immer noch effektiv eingesetzt werden.
Selbst die beste Zentrierbohrmaschine kann bei zu hohem Spindelrundlauf nicht präzise arbeiten. Zur Verbesserung der Genauigkeit:
Geringer Rundlauffehler trägt zur Aufrechterhaltung der Konzentrizität bei und verlängert die Werkzeugstandzeit.
Falsche Spindeldrehzahl- und Vorschubeinstellungen sind eine Hauptursache für vorzeitigen Werkzeugverschleiß.
Material | Oberflächengeschwindigkeit | Vorschubgeschwindigkeit |
Baustahl | 60–120 m/min | 0,03–0,08 mm/Umdrehung |
Edelstahl | 40–80 m/min | 0,02–0,06 mm/Umdrehung |
Aluminium | 120–250 m/min | 0,05–0,12 mm/Umdrehung |
Die tatsächlichen Parameter hängen vom Werkzeugmaterial, der Beschichtung, der Steifigkeit und den Kühlmittelbedingungen ab.
Eine sachgemäße Kühlmittelanwendung reduziert:
Für die Bearbeitung tiefer Stellen oder harter Werkstoffe wird in der Regel ein Kühlmittelüberschuss empfohlen, während für die Aluminiumbearbeitung ein Kühlmittelnebel ausreichend sein kann.
Die Entscheidung zwischen einem Zentrierbohrer und einem Ausdrehbohrer hängt ausschließlich von der Bearbeitungsanwendung ab.
Für die meisten modernen CNC-Bohranwendungen gelten Punktbohrer aufgrund ihrer Steifigkeit und wiederholgenauen Positioniergenauigkeit als die bessere Option.
Kann ein Zentrierbohrer einen Anbohrer ersetzen?
Ein Zentrierbohrer kann zwar mitunter zum einfachen Anzeichnen verwendet werden, ist aber für präzise CNC-Bohrungen nicht optimal. Zentrierbohrer bieten eine höhere Steifigkeit und Positioniergenauigkeit.
Was ist der optimale Winkel für die Punktbohrung?
Der optimale Anbohrwinkel entspricht in der Regel dem folgenden Spiralbohrwinkel oder ist etwas größer. Gängige Werte sind 120° und 140°.
Warum wandern Bohrer während der Bearbeitung?
Das Verlaufen des Bohrers ist auf eine mangelhafte anfängliche Führung, unebene Oberflächen, eine flexible Bohrgeometrie oder falsche Positionierungstechniken zurückzuführen.
Sind Vorbohrungen für jeden Bohrvorgang notwendig?
Nein. Punktbohrer sind vor allem für Anwendungen mit hohen Präzisionsanforderungen, harte Materialien oder bei der Verwendung langer, flexibler Bohrer wichtig.
Was ist die ideale Beobachtungstiefe?
Bei den meisten Punktbohrungen reichen geringe Bohrtiefen zwischen 0,3 mm und 1,5 mm aus, abhängig vom Bohrdurchmesser und der Anwendung.
Zentrierbohrer und Zentrierbohrer dienen unterschiedlichen Zwecken in der Zerspanung. Zentrierbohrer werden in CNC-Bearbeitungen zur präzisen Positionierung von Bohrungen und zur Vermeidung von Bohrerverlaufen eingesetzt, während Zentrierbohrer hauptsächlich in der Drehbearbeitung verwendet werden, um Zentrierbohrungen für eine optimale Werkstückauflage herzustellen. Die Wahl des richtigen Werkzeugs ist entscheidend für Genauigkeit und Standzeit.
