Bei der Auswahl einer CNC-Maschine für die Bearbeitung großer Teile stehen viele Käufer vor demselben Problem:
Ein großes vertikales Bearbeitungszentrum bietet eine höhere Präzision und Bearbeitungseffizienz, aber sobald die Y-Achse größer wird, steigt der Maschinenpreis drastisch an.
Andererseits kann ein kleines Portalbearbeitungszentrum einen größeren Bearbeitungsbereich und eine bessere Steifigkeit zu einem wettbewerbsfähigeren Preis bieten, insbesondere bei breiten Werkstücken und großen Formen.
Welche Option ist also die bessere Wahl?
Sollten Sie in eine große Bearbeitungsmaschine für höhere Geschwindigkeit und Genauigkeit investieren oder sich für eine kleine entscheiden? Portal-CNC-Maschine für ein besseres Kosten-Nutzen-Verhältnis und eine höhere Bearbeitungskapazität?
Die Antwort hängt davon ab Werkstückgröße, Bearbeitungsanforderungen, Fertigungsfläche und Budget.

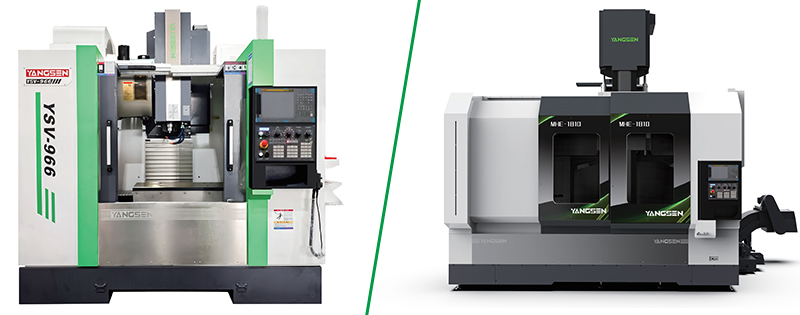

In diesem Artikel vergleichen wir große vertikale Bearbeitungszentren und kleine Portalbearbeitungszentren hinsichtlich Struktur, Präzision, Effizienz, Steifigkeit und Preis, um Ihnen bei der Auswahl der richtigen Maschine für Ihre tatsächlichen Produktionsanforderungen zu helfen.

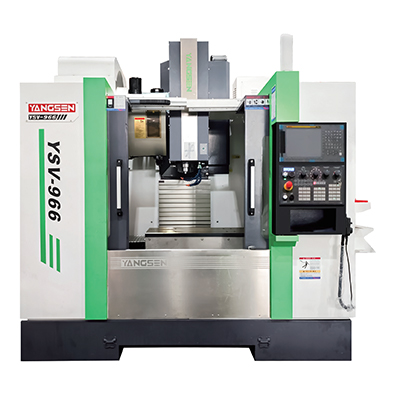

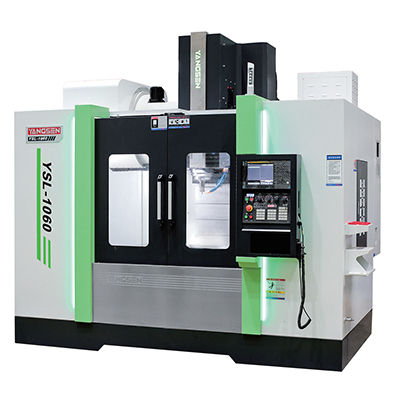

Ein großer vertikales Bearbeitungszentrum Die VMC (Vertikale Bearbeitungsmaschine) verwendet eine vertikale Spindelstruktur, wobei sich der Arbeitstisch in X- und Y-Richtung bewegt. Im Vergleich zu Standard-VMC-Maschinen bietet sie einen größeren Bearbeitungsbereich und eine größere Arbeitstischfläche.
| Maschinentyp | Typische Reise |
| Großer VMC | 1500 × 800 mm |
| Large-Y VMC | 1600 × 1000 mm oder größer |
Mit zunehmender Größe der Y-Achse steigen auch die Maschinenkosten deutlich an. Deshalb vergleichen viele Käufer große Bearbeitungszentren mit kleinen Portalbearbeitungszentren.
Hauptvorteile
Hauptbeschränkungen

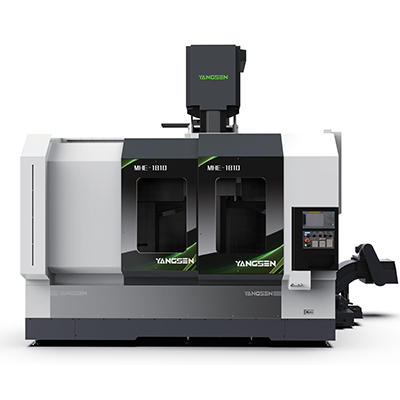

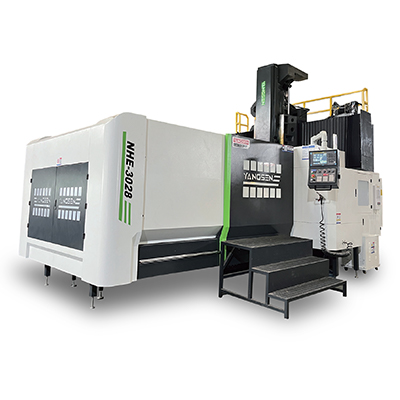

Ein kleines Portalbearbeitungszentrum nutzt eine Doppelsäulen-Portalkonstruktion, wodurch ein größerer Verfahrweg in der Y-Achse bei verbesserter Steifigkeit und wettbewerbsfähigerem Preis-Leistungs-Verhältnis erreicht wird.
| Maschinentyp | Typische Reise |
| Großer VMC | 1500 × 800 mm |
| Kleine Portal-CNC-Maschine | 1600 × 1200 mm |
Aus diesem Grund entscheiden sich viele Fabriken für kleine Portalmaschinen für große Formen und breite Werkstücke.
Hauptvorteile
Hauptbeschränkungen
Die Wahl zwischen einem großen vertikalen Bearbeitungszentrum und einem kleinen Portalbearbeitungszentrum hängt nicht allein von der Maschinengröße ab. Der eigentliche Unterschied liegt in Bearbeitungsbereich, Präzision, Steifigkeit, Effizienz und dem Gesamtpreis-Leistungs-Verhältnis.
Für viele Fabriken ist die größte Sorge folgende:
Sollten Sie mehr Geld für ein Bearbeitungszentrum mit großer Y-Achse ausgeben oder sich für eine kleine Portalmaschine mit größerem Bearbeitungsbereich und besserer Steifigkeit entscheiden?
Die folgende Tabelle zeigt die wesentlichen Unterschiede zwischen den beiden Maschinentypen.
Vergleichsartikel | Großes vertikales Bearbeitungszentrum | Kleines Portalbearbeitungszentrum |
Maschinenstruktur | Kompakte C-Rahmen-Konstruktion | Doppelsäulen-Portalstruktur |
Präzision | Höhere Präzision und bessere Oberflächengüte | Stabile Präzision bei gleichzeitig höherer Steifigkeit |
Bearbeitungseffizienz | Schnellere Bewegung und höhere Schnittleistung | Besser geeignet für die stabile Bearbeitung großer Teile. |
Y-Achsen-Verschiebung | Die Kosten steigen rapide an, wenn die Y-Achse größer wird. | Größere Verfahrwege auf der Y-Achse lassen sich leichter realisieren. |
Steifheit | Gut geeignet für allgemeine Bearbeitungsarbeiten | Besser geeignet für schwere Zerspanungsarbeiten und große Werkstücke. |
Werkstückkapazität | Mittelgroße bis große Werkstücke | Große Formen, Platten und Strukturteile |
Fabrikfläche | Geringerer Platzbedarf | Benötigt mehr Installationsfläche |
Hohe Schneidleistung | Gut | Bessere Schnittstabilität |
Kosten-Leistungs-Verhältnis | Höhere Kosten für Reisen mit übergroßen Gepäckstücken | Besseres Preis-Leistungs-Verhältnis bei großem Bearbeitungsbereich |
Am besten geeignet für | Präzisionsbearbeitung und Hochgeschwindigkeitsschneiden | Großteilbearbeitung mit besserer Kosteneffizienz |
Einer der größten Unterschiede ist die Kapazität der Y-Achse.
Bei einem vertikalen Bearbeitungszentrum, sobald die Y-Achse erreicht 1000 mm oder mehr, die Maschinenstruktur und Fertigung Die Kosten steigen erheblichAus diesem Grund sind Bearbeitungszentren mit großer Y-Achse in der Regel wesentlich teurer.
Ein kleines Portalbearbeitungszentrum löst dieses Problem durch den Einsatz einer Portalstruktur, die es ermöglicht, einen größeren Bearbeitungsbereich zu günstigeren Kosten zu realisieren.
Große VMC-Maschinen haben jedoch nach wie vor Vorteile. Präzision und BearbeitungseffizienzIhre kompakte Bauweise ermöglicht ein schnelleres Ansprechverhalten, eine bessere Dynamik und eine höhere Leistungsfähigkeit bei der Hochgeschwindigkeitsbearbeitung.
Im Vergleich dazu liegt der Fokus bei kleinen Portalmaschinen stärker auf Steifigkeit und Bearbeitungsstabilität, insbesondere bei der Bearbeitung großer Formen, breiter Platten oder schwerer Stahlwerkstücke.
Die beste Wahl hängt also von Ihren konkreten Bearbeitungsanforderungen ab:
Wenn Präzision, Geschwindigkeit und Oberflächenqualität im Vordergrund stehen, ist ein großes Bearbeitungszentrum in der Regel die bessere Wahl.
Wenn Sie einen größeren Bearbeitungsbereich und ein besseres Preis-Leistungs-Verhältnis benötigen, ist eine kleine Portal-CNC-Maschine möglicherweise die praktischere Lösung.
Es gibt keine absolut „bessere“ Maschine – weder ein großes vertikales Bearbeitungszentrum noch ein kleines Portalbearbeitungszentrum. Die richtige Wahl hängt von Ihren konkreten Produktionsanforderungen ab.
Bevor Sie in eine CNC-Maschine investieren, sollten Sie die folgenden Schlüsselfaktoren berücksichtigen.
Wenn es sich bei Ihren Teilen hauptsächlich um mittelgroße Komponenten, Aluminiumteile oder Präzisionsformen handelt, ist ein großes Bearbeitungszentrum in der Regel ausreichend.
Aber wenn Sie häufig Maschinen benutzen:
Dann bietet ein kleines Portalbearbeitungszentrum einen größeren Bearbeitungsbereich und eine bessere Stabilität.
Insbesondere wenn die Anforderungen an die Y-Achse 1200 mm oder mehr erreichen, ist eine Portalmaschine in der Regel die kostengünstigere Option.
Wenn sich Ihre Produktion auf Folgendes konzentriert:
Dann erzielt ein großes vertikales Bearbeitungszentrum in der Regel bessere Ergebnisse.
Durch seine kompakte Bauweise ermöglicht es eine schnellere Bewegungsreaktion und eine höhere Bearbeitungsgenauigkeit.
Für die Schwerzerspanung und die Bearbeitung großer Teile bieten kleine Portalmaschinen eine stabile Präzision bei gleichzeitig höherer Steifigkeit.
Große VMC-Maschinen bieten üblicherweise Folgendes:
Sie eignen sich besser für die Serienfertigung und Hochgeschwindigkeitsschneidanwendungen.
Kleine Portal-CNC-Maschinen sind zwar etwas langsamer, reduzieren aber die Anzahl der Aufspannungen bei der Bearbeitung großer Werkstücke, was die Gesamteffizienz der Produktion verbessern kann.
Ein großes VMC benötigt in der Regel weniger Aufstellfläche und lässt sich leichter in kompakten Werkstätten unterbringen.
Kleine Portalmaschinen benötigen:
Vor dem Kauf sollten Sie prüfen, ob die Gegebenheiten Ihrer Werkstatt die Größe der Maschine zulassen.
Das Budget ist oft der wichtigste Entscheidungsfaktor.
Eine Bearbeitungsmaschine mit großer Y-Achse wird aus folgenden Gründen sehr teuer:
Ein kleines Portalbearbeitungszentrum kann oft einen ähnlichen Bearbeitungsbereich zu geringeren Gesamtkosten erreichen.
Wenn Ihre Priorität eine höhere Bearbeitungskapazität bei besserem Kosten-Nutzen-Verhältnis ist, bietet eine kleine Portal-CNC-Maschine möglicherweise einen besseren langfristigen Nutzen.
Ist ein kleines Portalbearbeitungszentrum günstiger als ein großes vertikales Bearbeitungszentrum?
Nicht immer, aber bei größeren Verfahrwegen der Y-Achse bieten kleine Portalbearbeitungszentren in der Regel ein besseres Preis-Leistungs-Verhältnis. Bearbeitungszentren mit großem Y-Achsen-Verfahrweg benötigen größere Gussteile und stabilere Konstruktionen, was die Maschinenkosten deutlich erhöht.
Welche Maschine eignet sich besser für die Formenbearbeitung?
Es hängt von der Formgröße und den Bearbeitungsanforderungen ab. Große VMC-Maschinen eignen sich besser für die präzise Hochgeschwindigkeitsbearbeitung von Formen, während kleine Portal-CNC-Maschinen besser für große Formen und die Bearbeitung schwerer Werkstücke geeignet sind.
Warum hat die Größe der Y-Achse einen so großen Einfluss auf den Preis einer VMC-Maschine?
Mit zunehmender Breite der Y-Achse benötigt die Maschine eine größere Konstruktion, breitere Führungsbahnen und eine stabilere Abstützung. Dies erhöht den Fertigungsaufwand und die Gesamtkosten der Maschine.
Ist eine Portalmaschine weniger genau als eine VMC?
VMC-Maschinen bieten im Allgemeinen eine höhere dynamische Präzision und Oberflächengüte. Moderne Portalbearbeitungszentren erreichen jedoch nach wie vor eine sehr stabile Präzision, insbesondere bei der Bearbeitung großer Werkstücke.
Welche Maschine eignet sich besser für schwere Schneidarbeiten?
Kleine Portalbearbeitungszentren schneiden in der Regel bei Anwendungen mit hoher Zerspanungsleistung besser ab, da die Portalstruktur eine höhere Steifigkeit und bessere Bearbeitungsstabilität bietet.
Wenn Präzision und Bearbeitungseffizienz im Vordergrund stehen, ist eine große Bearbeitungsmaschine in der Regel die bessere Wahl. Benötigt man hingegen einen größeren Bearbeitungsbereich und ein besseres Preis-Leistungs-Verhältnis, bietet eine kleine Portal-CNC-Maschine mehr Vorteile.
Entscheidend ist, die Maschine anhand der tatsächlichen Werkstückgröße, der Bearbeitungsanforderungen und des Budgets auszuwählen. Wenn Sie noch Maschinenkonfigurationen vergleichen oder nach einer geeigneten CNC-Lösung für die Bearbeitung großer Teile suchen, kann Ihnen das Verständnis der Unterschiede zwischen diesen beiden Maschinenstrukturen zu einer kosteneffizienteren Investition verhelfen.
