Moderne CNC-Bearbeitungsprozesse setzen höchste Präzision voraus. Die Branchen Luft- und Raumfahrt, Automobil, Medizintechnik und Formenbau benötigen Bauteile, die exakte Maßvorgaben erfüllen und eine herausragende Oberflächenqualität aufweisen.
Geringfügige Abweichungen von den Spezifikationen von CNC-Maschinen führen zu Produktfehlern, die Materialverschwendung und Produktionsverzögerungen zur Folge haben. Hersteller nutzen Kugelstabprüfungen, um die für den Betrieb ihrer CNC-Maschinen notwendige Präzision sicherzustellen.
Der Kugelstabtest hilft Herstellern, Maschinenfehler zu erkennen, die für die Aufrechterhaltung der Maschineneffizienz wichtig sind, und mechanische Defekte aufzudecken, die ihren Produktionsprozess beeinträchtigen könnten. Hersteller, die regelmäßig Kugelstabtests durchführen, erzielen eine höhere Bearbeitungsgenauigkeit, minimieren Maschinenstillstandszeiten und steigern die Betriebseffizienz über längere Zeiträume.

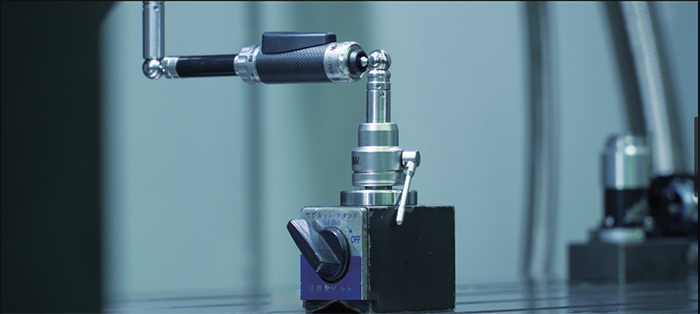

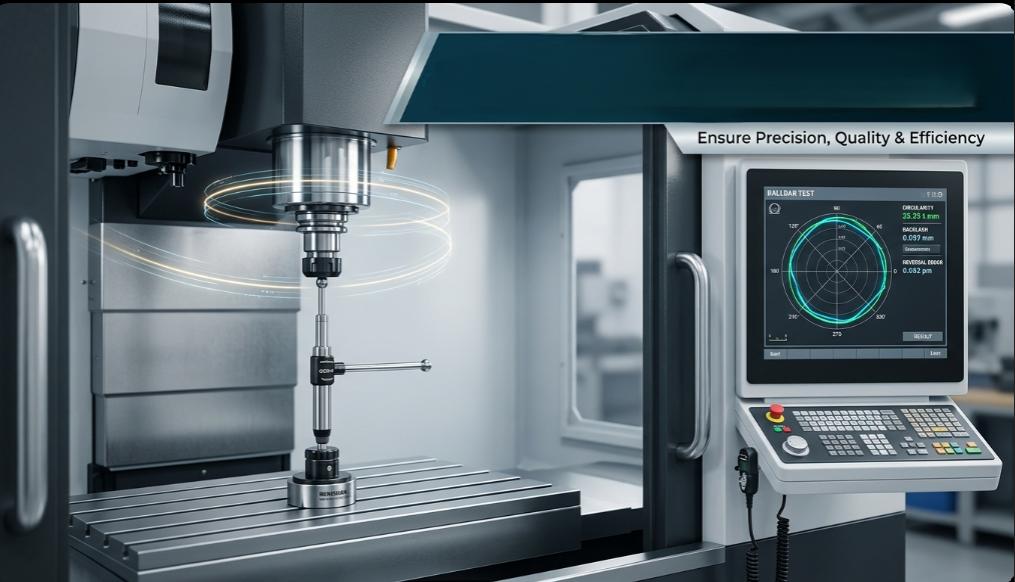

Das Prüfverfahren verwendet einen Kugelstab, der als spezielles Messinstrument zur Beurteilung der Genauigkeit der Kreisbewegung einer Maschine dient. Das Kugelstabsystem besteht aus zwei Präzisionskugeln, die durch eine Teleskopstange mit integrierten Sensoren verbunden sind. Eine Kugel ist mit dem Maschinentisch, die andere mit der Spindel verbunden.
Die CNC-Maschine führt während des Tests eine Kreisbewegung aus. Dabei misst der Kugelstab alle Abweichungen von einer perfekten Kreisbahn. Das System ermöglicht es den Bedienern und dem Wartungspersonal, den aktuellen Zustand der CNC-Maschine zu beurteilen. Sie können Wartungsarbeiten durchführen, um eine Verschlimmerung von Problemen zu verhindern. Die Kugelstabprüfung ist in modernen Fertigungsanlagen zu einem unverzichtbaren Bestandteil der vorbeugenden Instandhaltung geworden, da sie eine schnelle, genaue und zuverlässige Analyse der Maschinenleistung ermöglicht.
Die Genauigkeit der CNC-Bearbeitung bestimmt alle Aspekte der Qualität, Funktionalität und Zuverlässigkeit bearbeiteter Bauteile. In der Luft- und Raumfahrt sowie der Medizintechnik sind Bauteile mit einer Präzision im Mikrometerbereich erforderlich, da bereits geringfügige Abweichungen zum Ausfall der Komponenten führen. CNC-Bearbeitungszentren Aufgrund ihrer unzureichenden Genauigkeit treten Produktionsschwierigkeiten auf, was zu vielfältigen betrieblichen Problemen führt, darunter:
• Inkonsistente Dimensionen
• Mangelhafte Oberflächenbeschaffenheit
• Unsachgemäße Montagepassung
• Erhöhte Ausschussquote
• Höhere Produktionskosten
Die Produktionsgeschwindigkeit und die Betriebseffizienz des Systems hängen von der Präzision ab. Maschinen mit stabiler Positioniergenauigkeit können bei höheren Vorschubgeschwindigkeiten arbeiten und gleichzeitig die Qualitätsstandards einhalten.
Das System steigert die Produktivität durch kürzere Zykluszeiten und optimierte Betriebsabläufe. Die Einhaltung der CNC-Präzision ist für Hersteller hochwertiger Bauteile unerlässlich. Sie ist eine Grundvoraussetzung, um Kunden zufriedenzustellen, Ausschuss zu minimieren und wettbewerbsfähig zu bleiben.
CNC-Maschinen werden einem Kugelstabtest unterzogen, um ihre Fähigkeit zur Durchführung kreisförmiger Interpolationsoperationen zu messen. Bearbeitungsprozesse erfordern Techniken mit kreisförmigen Bewegungen, da diese Methoden Maschinenfehler effektiv aufdecken. Das Testverfahren sieht vor, dass die Spindel der Maschine kreisförmige Bewegungen ausführt, während der Kugelstab den Abstand zwischen zwei präzise definierten Kugeln verfolgt.
Die aufgezeichnete Form ergibt einen perfekten Kreis, wenn die Maschine mit höchster Präzision arbeitet. Das kreisförmige Muster weist auf Ungenauigkeiten der Maschine hin, die zu Konstruktionsfehlern führen. Die Software erkennt diese Abweichungen und ermittelt, welche spezifischen mechanischen Probleme oder Steuerungsprobleme behoben werden müssen.
Das Testverfahren liefert schnelle Ergebnisse, die nur wenige Minuten dauern und dennoch umfassende Informationen über den Betriebszustand der Maschine liefern. Mit dem Ballbar-Test lassen sich Fehler in folgenden Bereichen aufdecken:
Fehlertyp | Auswirkungen auf die Bearbeitung |
Gegenreaktion | Dimensionsungenauigkeit |
Servo-Fehlanpassung | Ungleichmäßige Bewegung |
Achsenrechtwinkligkeitsfehler | Schlechte Kreisgenauigkeit |
Vibration | Raue Oberflächenbeschaffenheit |
Mechanische Lockerheit | Verminderte Stabilität |
Tonhöhenfehler | Inkonsistenz bei der Positionierung |
Spiel entsteht durch zu großen Abstand zwischen mechanischen Bauteilen, wie Kugelgewindetrieben und Antriebsmechanismen. Dies führt zu Verzögerungen in der Achsenbewegung, da die Maschine Zeit zum Umschalten zwischen verschiedenen Bewegungsrichtungen benötigt, was wiederum Fehler beim Bearbeitungsprozess verursacht. Die Kugelstangenprüfung ermöglicht die präzise Messung des Spielniveaus und damit die Feststellung, ob Maschinenmodifikationen oder der Austausch von Bauteilen erforderlich sind.
Servosysteme Die Achsenbewegung in CNC-Maschinen wird gesteuert. Bei Schneidvorgängen müssen alle Servomotoren mit identischer Drehzahl laufen, da jede Drehzahlabweichung dazu führt, dass die Maschine ihre Betriebssynchronisation verliert.
Fehlanpassungen der Servomotoren verursachen zwei Hauptprobleme: unregelmäßige Maschinenbewegungen und fehlerhafte Interpolation, die zu sichtbaren Bearbeitungsfehlern führen. Die Ballbar-Analyse bietet eine schnelle Methode zur Identifizierung dieser Abweichungen.
Fehler in der Achsenrechtwinkligkeit treten auf, wenn die Maschinenachsen nicht perfekt ausgerichtet sind. Die Achsenfehlausrichtung beeinträchtigt die geometrische Genauigkeit der Maschine und erschwert die Konturbearbeitung. Regelmäßige Kugelstabprüfungen gewährleisten die Einhaltung der vorgegebenen Toleranzgrenzen bei der Achsenausrichtung.
Vibrationen in Maschinen verringern die Schnittstabilität, was zu einer schlechten Oberflächengüte führt. Lose Teile in Maschinen beschleunigen den Werkzeugverschleiß und schädigen zudem die Spindelsysteme. Kugelstabtests erkennen mechanische Instabilitäten und Vibrationsmuster, bevor diese zu größeren Produktionsproblemen führen.
Die Ballbar-Prüfung gewährleistet die Maschinengenauigkeit, indem sie Positionierungsfehler in den Anfangsphasen erkennt. Das Verfahren erhöht die Maßgenauigkeit und verbessert gleichzeitig die Gesamtqualität der Bearbeitung.
Die Maschine arbeitet gleichmäßig, wodurch Schnittvibrationen und Rattern reduziert werden. Der Schneidprozess führt zu glatteren Oberflächen der bearbeiteten Bauteile.
Der korrekte Betrieb der Maschinen führt zu einer Verringerung fehlerhafter Produkte. Der Prozess reduziert Abfallstoffe und senkt gleichzeitig die Gesamtproduktionskosten.
Die herkömmlichen Methoden zur Fehlersuche sind sehr zeitaufwendig. Wartungsteams können hingegen die Ballbar-Prüfung nutzen, die dank ihrer umfassenden Diagnosemöglichkeiten eine schnelle Problemidentifizierung ermöglicht.
Durch die kontinuierliche Maschinenüberwachung wird die Zuverlässigkeit über längere Zeiträume sichergestellt und gleichzeitig die Wahrscheinlichkeit plötzlicher Geräteausfälle während der Produktion verringert.
Maschinen, die mit maximaler Präzision arbeiten, ermöglichen höhere Vorschubgeschwindigkeiten und gewährleisten eine gleichbleibende Schnittleistung, was zu einer höheren Produktionsleistung führt.
Besonderheit | Ballbar-Test | Traditionelle Inspektion |
Testgeschwindigkeit | Schnell | Zeitaufwendig |
Genauigkeitserkennung | Hohe Präzision | Beschränkt |
Datenanalyse | Softwarebasiert | Handbuch |
Ausfallzeit | Minimal | Höher |
Vorbeugende Wartung | Exzellent | Mäßig |
Fehleridentifizierung | Ausführlich | Basic |
Die Branchen, die für ihre Abläufe Kugelstangentests einsetzen, sind auf CNC-Präzision angewiesen, da sie ihre Maschinen während des gesamten Testprozesses mit optimaler Leistung betreiben müssen.
Die Fertigung von Flugzeugkomponenten erfordert extrem enge Toleranzen, da diese höchste strukturelle Zuverlässigkeitsstandards erfüllen müssen. Im Testverfahren wird die Kugelstabprüfung eingesetzt, um präzise Bearbeitungsvorgänge für die kritischen Luft- und Raumfahrtkomponenten sicherzustellen.
Die Automobilindustrie ist auf präzise Bearbeitung angewiesen, um Motorteile, Getriebekomponenten und Formwerkzeuge herzustellen. Das Kugelstab-Testverfahren stellt sicher, dass die Serienfertigung über den gesamten Herstellungsprozess hinweg identische Ergebnisse liefert.
Medizinische Implantate und chirurgische Instrumente erfordern Präzision im Mikrometerbereich. Selbst kleinste Bearbeitungsfehler können für Patienten gefährliche Folgen haben.
Die Herstellung von Präzisionsformen erfordert sowohl glatte Oberflächen als auch eine exakte Kavitätengeometrie. Im Testverfahren wird die Kugelstabprüfung eingesetzt, um die Konturgenauigkeit zu verbessern und gleichzeitig eine stabile Bearbeitungsleistung zu gewährleisten.
Das Vorhandensein bestimmter Anzeichen deutet darauf hin, dass eine CNC-Maschine einem Leistungstest unterzogen werden muss:
• Mangelhafte Oberflächenqualität
• Erhöhte Maschinenvibrationen
• Dimensionsinkonsistenz
• Unerwarteter Werkzeugverschleiß
• Verringerte Schnittstabilität
• Schwierigkeiten bei der Einhaltung von Toleranzen
Werden diese Warnsignale ignoriert, führt dies sowohl zu teuren Reparaturen als auch zu einem anhaltenden Rückgang der Produktionsqualität.
Die Häufigkeit der erforderlichen Prüfungen hängt von der Maschinenbedienung, dem Produktionsvolumen und den spezifischen Bedürfnissen der jeweiligen Branche ab. In Produktionsumgebungen mit hohem Durchsatz sind Prüfungen der Kugelstangen alle paar Monate erforderlich, während in Betrieben mit geringerem Produktionsvolumen zwei Prüfungen pro Jahr durchgeführt werden müssen.
Regelmäßige Tests sind besonders wichtig nach:
• Maschineninstallation
• Umfangreiche Reparaturen
• Maschinenabstürze
• Spindelwechsel
• Aktualisierungen des Steuerungssystems
Durch präventive Tests können Hersteller versteckte Mängel an ihren Maschinen aufdecken und so über viele Jahre hinweg eine präzise Leistung gewährleisten.

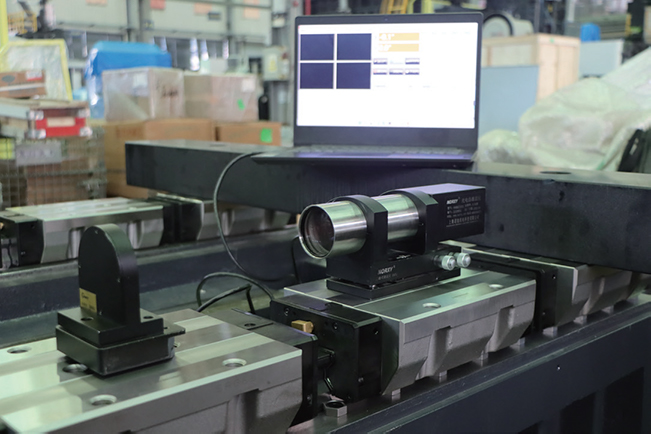

Regelmäßige Maschinenkalibrierung
Durch die regelmäßige Kalibrierung können Maschinen ihre korrekte Positionierung und die richtige Achsenausrichtung erreichen.
Richtige Schmierung
Die Schmierung von Maschinenkomponenten hat zwei Vorteile: Sie verringert den Verschleiß und ermöglicht einen unterbrechungsfreien Betrieb der Maschinen.
Spindelzustand überwachen
Spindelvibrationen und Wärmeausdehnung beeinflussen die Qualität der Bearbeitungsergebnisse direkt. Regelmäßige Inspektionen erhöhen die Maschinenzuverlässigkeit.
Maschinenkomponenten sauber halten
Das Vorhandensein von Staub, Spänen und anderen Verunreinigungen führt zu Genauigkeitsproblemen an der Maschine und verkürzt die Lebensdauer der Maschinenteile.
Routine-Ballbar-Test
Das System routinemäßiger Leistungsprüfungen ermöglicht es den Herstellern, ihre Präzisionsniveaus aufrechtzuerhalten und gleichzeitig unerwartete Geräteausfälle zu vermeiden.
1. Wozu dient ein Ballbar-Test bei CNC-Maschinen?
Ein Kugelstangentest dient zur Bewertung der Positioniergenauigkeit und Bewegungsleistung von CNC-Maschinen. Er hilft, Maschinenfehler wie Umkehrspiel, Achsenfehlausrichtung und Servo-Fehlanpassung zu erkennen.
2. Wie lange dauert ein Ballbar-Test?
Die meisten Ballbar-Tests lassen sich innerhalb weniger Minuten abschließen. Trotz der kurzen Testdauer liefert das Verfahren eine äußerst detaillierte Analyse der Maschinenleistung.
3. Kann die Kugelstabprüfung die Bearbeitungsgenauigkeit verbessern?
Ja. Durch die Ballbar-Prüfung werden versteckte Maschinenprobleme frühzeitig erkannt, sodass die Wartungsteams Probleme beheben können, bevor sie die Bearbeitungsgenauigkeit beeinträchtigen.
4. Welche Probleme können mit einem Kugelstabtest aufgedeckt werden?
Durch die Prüfung mit Kugelstangen können Spiel, Vibrationen, Servo-Fehlanpassungen, Steigungsfehler, mechanische Lockerheit und Ungenauigkeiten bei der Kreisinterpolation erkannt werden.
5. Wie oft sollten CNC-Maschinen einem Kugelstangentest unterzogen werden?
Die Prüfhäufigkeit hängt von der Maschinennutzung und den Produktionsanforderungen ab. Viele Hersteller führen alle drei bis sechs Monate eine Kugelstangenprüfung durch.
6. Ist eine Ballbar-Prüfung für neue CNC-Maschinen erforderlich?
Ja. Auch neue Maschinen sollten vor Produktionsbeginn getestet werden, um die Installationsgenauigkeit zu überprüfen und eine optimale Leistung sicherzustellen.
Die Ballbar-Prüfung ist in der modernen Fertigungsindustrie zu einem unverzichtbaren Prozess für die Aufrechterhaltung der Präzision bei der CNC-Bearbeitung geworden. Sie ermöglicht es Herstellern, versteckte Maschinenfehler aufzudecken, die Bearbeitungsgenauigkeit zu verbessern, Ausschussquoten zu reduzieren und die Gesamteffizienz der Produktion zu steigern. Regelmäßige Prüfungen verbessern nicht nur die Maschinenzuverlässigkeit, sondern verlängern auch die Lebensdauer der Anlagen und minimieren ungeplante Ausfallzeiten.
