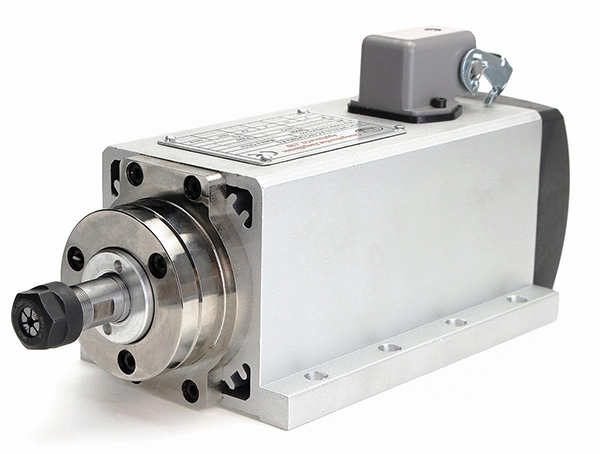

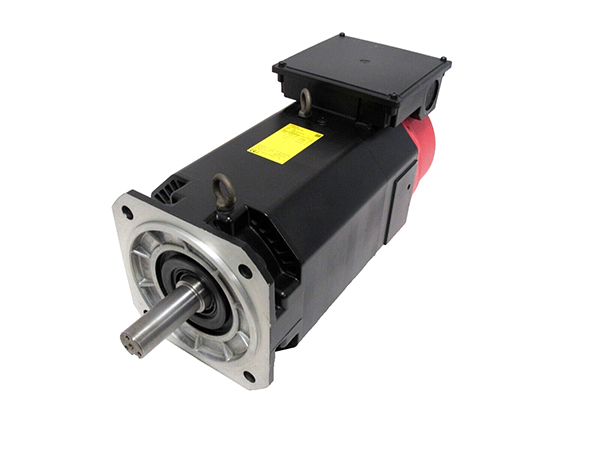

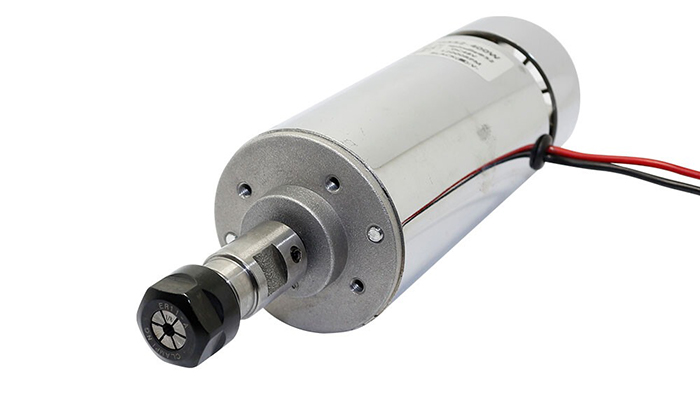

Was ist ein Spindelmotor?

Ein Spindelmotor treibt die Spindel einer CNC-Maschine an und ermöglicht so die schnelle Rotation des Schneidwerkzeugs für präzise Bearbeitungen. Er ist die zentrale Komponente, die Schnittleistung, Oberflächengüte und Produktionseffizienz bestimmt.

Zusammenfassung für Skimmer:

• Der Hauptmotor, der das Schneidwerkzeug dreht.

• Konzipiert für Hochgeschwindigkeits- und Dauerbetrieb.

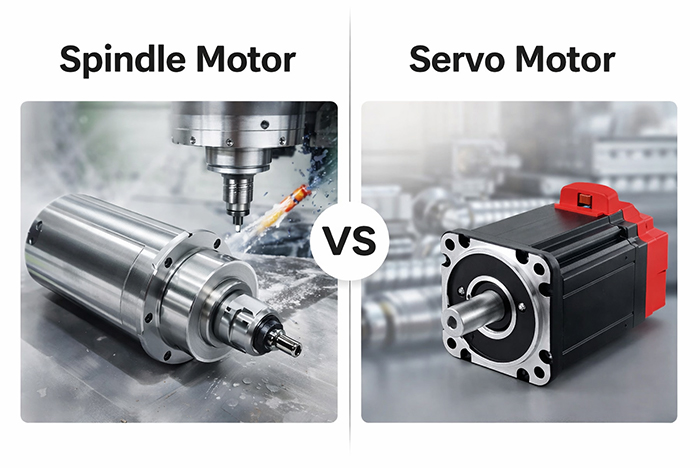

Spindelmotor vs. Servomotor

Spindelmotoren und Servomotoren sind beide für eine CNC-Maschine unerlässlich. Sie arbeiten oft zusammen – sind aber nicht dasselbe.

Einfach ausgedrückt:

• Der Spindelmotor dreht das Schneidwerkzeug.

• Der Servomotor bewegt die Maschinenachsen.

• Einer steuert die Schneidleistung.

• Das andere System steuert Bewegung und Positionierung.

Spindelmotor

Ein Spindelmotor ist so konstruiert, dass er das Werkzeug mit hoher Drehzahl dreht, damit das Material effizient geschnitten werden kann.

Hauptmerkmale:

• Hochgeschwindigkeits-Dauerrotation (8.000–24.000 U/min oder mehr)

• Stabiles Drehmoment beim Schneiden

• Entwickelt für den Umgang mit Hitze und Vibrationen

• Fokussiert auf Leistung und Schneidleistung

Ist der Spindelmotor schwach, sinkt die Schnittleistung – selbst wenn der Rest der Maschine auf dem neuesten Stand ist.

Servomotor

Ein Servomotor steuert die Bewegung der CNC-Achsen (X-, Y-, Z- und manchmal A/C-Achse).

Hauptmerkmale:

• Hohe Positionierungsgenauigkeit

• Schnelles Ansprechverhalten beim Starten und Stoppen

• Encoder-Rückkopplung für präzise Steuerung

• Konzipiert für kontrollierte Bewegungen, nicht für kontinuierliche Hochgeschwindigkeitsrotation.

Servomotoren bestimmen die Genauigkeit der Maschinenbewegung, nicht die Schnitttechnik.

Haupttypen von Spindelmotoren

Spindelmotoren sind nicht alle gleich gebaut. Unterschiedliche Ausführungen eignen sich für unterschiedliche Bearbeitungsanforderungen – von der Bearbeitung schwerer Stahlsorten bis hin zur Hochgeschwindigkeits-Aluminiumbearbeitung.

Spindelmotoren können auf verschiedene Weise klassifiziert werden, unter anderem:

Durch die Antriebsstruktur

Durch die Kühlmethode

Nach Geschwindigkeitsbereich

Nach Anwendungsart

Hier sind die wichtigsten Typen, die Sie üblicherweise in CNC-Bearbeitungszentren sehen werden.

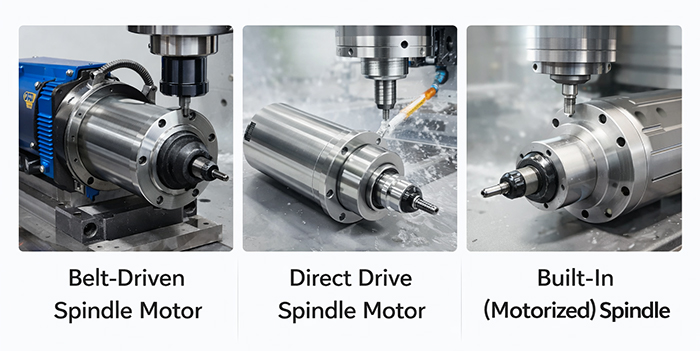

Typen nach Antriebsstruktur

Riemengetriebener Spindelmotor

Eine riemengetriebene Spindel verwendet einen externen Motor, der über ein Riemensystem angeschlossen ist.

• Kostengünstig und wartungsarm

• Geeignet für allgemeine Bearbeitung

• Leichte Vibrationen bei sehr hohen Geschwindigkeiten

• Üblich in Standard-Vertikalbearbeitungszentren

Ideal für: Allgemeine Stahlbearbeitung und alltägliche Produktion.

Direktantrieb-Spindelmotor

Bei einer Direktantriebsspindel wird der Motor ohne Riemen direkt mit der Spindel verbunden.

• Höhere Steifigkeit

• Bessere Geschwindigkeitsstabilität

• Geringere Vibrationen als bei Riemensystemen

• Präzisere Leistung

Ideal geeignet für: Formenbearbeitung und Arbeiten mit hoher Präzision.

Eingebaute (motorisierte) Spindel

Bei dieser Konstruktion ist der Motor direkt in die Spindeleinheit integriert.

• Kompakte Bauweise

• Sehr hohe Drehzahlfähigkeit

• Schnelle Beschleunigung und Verzögerung

• Hervorragend geeignet für die Hochgeschwindigkeitsbearbeitung

Ideal geeignet für: Luft- und Raumfahrtteile, Aluminiumbearbeitung und Hochgeschwindigkeits-Finishing.

Typen nach Kühlmethode

Spindelmotoren erzeugen im Betrieb Wärme. Das Kühlsystem beeinflusst Stabilität und Lebensdauer.

Luftgekühlte Spindel

• Einfache Struktur

• Geringere Kosten

• Geeignet für mittlere Arbeitsbelastungen

Ölgekühlte Spindel

• Bessere Wärmeregulierung

• Stabiler bei langen Produktionsläufen

• Üblich bei Hochleistungsmaschinen

Wassergekühlte Spindel

• Effiziente Wärmeableitung

• Leiserer Betrieb

• Wird in Hochgeschwindigkeits- und Präzisionsanwendungen eingesetzt

Typen nach Geschwindigkeitsbereich

Spindelmotoren werden auch nach ihrer Drehzahlfähigkeit gruppiert.

Niedrige Drehzahl, hohes Drehmoment (≤6.000 U/min)

Ideal für das Zerspanen von Stahl und großen Teilen.

Mittlere Drehzahl (8.000–12.000 U/min)

Ausgewogene Leistung für allgemeine Bearbeitungsaufgaben.

Hohe Drehzahl (15.000–24.000 U/min)

Konzipiert für Aluminium, Formenbau und Präzisionsbearbeitung.

Extrem hohe Drehzahl (über 30.000 U/min)

Wird in spezialisierten Hochgeschwindigkeitsbearbeitungsumgebungen eingesetzt.

Zusammenfassung für Skimmer:

Riemenantrieb = wirtschaftlich und vielseitig

Direktantrieb = präziser und stabiler

Eingebaute Spindel = hohe Geschwindigkeit und kompakte Bauweise

Das Kühlsystem beeinflusst Stabilität und Lebensdauer

Die Drehzahl bestimmt die Schneidleistung

Vorteile und Abwägungen, die den Menschen wichtig sind

Bei der Auswahl eines Spindelmotors konzentrieren sich die meisten Käufer auf die Leistung – doch Leistung hat immer ihren Preis.

Wenn Sie beide Seiten verstehen, können Sie vermeiden, zu viel zu bezahlen oder Ihr System unzureichend zu konfigurieren. CNC-Maschine.

Vorteile

• Höhere Bearbeitungseffizienz: Ein leistungsstarker Spindelmotor ermöglicht höhere Schnittgeschwindigkeiten und schnellere Materialabtragsraten.

• Bessere Oberflächengüte: Eine stabile Rotation mit geringen Vibrationen verbessert die Oberflächenqualität, insbesondere bei der Formen- und Aluminiumbearbeitung.

• Längere Werkzeuglebensdauer: Ein gleichmäßiges Drehmoment reduziert Werkzeugflattern und ungleichmäßigen Verschleiß und trägt so zu einer längeren Werkzeuglebensdauer bei.

• Verbesserte Präzision: Hochleistungsspindelmotoren halten die Drehzahl unter Last stabil und ermöglichen so engere Toleranzen.

• Schnellere Beschleunigung und Verzögerung: Motorisierte und direkt angetriebene Spindeln erreichen die Zielgeschwindigkeit schnell, was die Gesamteffizienz der Bearbeitung verbessert.

Kompromisse

• Höhere Anschaffungskosten: Eingebaute oder Hochgeschwindigkeits-Spindelmotoren sind teurer als riemengetriebene Systeme.

• Wartungsaufwand: Integrierte Motorspindeln sind im Vergleich zu herkömmlichen Riemenantrieben schwieriger zu reparieren.

• Anforderungen an das Wärmemanagement: Hohe Betriebsgeschwindigkeiten erzeugen mehr Wärme. Fortschrittliche Kühlsysteme erhöhen die Komplexität der Maschine.

• Die Reparaturkosten können hoch sein: Wenn Lager oder interne Komponenten ausfallen, können die Reparaturkosten hoch sein – insbesondere bei eingebauten Konstruktionen.

• Nicht immer notwendig: Für einfache Bearbeitungsaufgaben bieten Ultrahochgeschwindigkeitsspindeln möglicherweise keinen echten ROI.

Was Sie vor dem Kauf eines Spindelmotors beachten sollten

Beim Kauf eines Spindelmotors geht es nicht nur darum, die höchste Drehzahl zu wählen.

Die richtige Wahl hängt von Ihrem Material, Ihren Produktionszielen und der Maschinenkonfiguration ab.

Hier sind die wichtigsten Punkte, die Sie vor einer Entscheidung berücksichtigen sollten.

Verstehe dein Material

Unterschiedliche Materialien erfordern unterschiedliche Spindelleistungen.

Stahl und Gusseisen benötigen ein hohes Drehmoment bei niedrigeren Drehzahlen.

Aluminium bietet Vorteile durch höhere Drehzahlen und einen gleichmäßigen Lauf.

Titan erfordert eine stabile Stromversorgung und Wärmeregulierung.

Die Wahl des falschen Drehzahlbereichs kann die Werkzeugstandzeit und die Oberflächenqualität beeinträchtigen.

Prüfen Sie die erforderliche Drehzahl und das Drehmoment.

Die Drehzahl allein definiert nicht die Leistung.

Die Spindeldrehzahl muss auf die Größe des Schneidwerkzeugs und die Schnittstrategie abgestimmt sein.

Frage dich selbst:

Welche Schnitttiefe verwenden Sie üblicherweise?

Führen Sie eine grobe Schruppbearbeitung oder eine Feinbearbeitung durch?

Welche Spindelleistung (kW) benötigen Sie?

Eine ausgewogene Drehmomentkurve ist wichtiger als die Spitzengeschwindigkeit.

Kühlung und Arbeitszeiten berücksichtigen

Wenn Ihre Produktion kontinuierlich läuft, wird die Kühlung entscheidend.

Luftkühlung ist für geringe Arbeitslasten geeignet.

Öl- oder Wasserkühlung verbessert die Stabilität bei langen Produktionszyklen.

Überhitzung verringert die Spindellebensdauer und die Bearbeitungsgenauigkeit.

Maschinenkompatibilität prüfen

Bitte vor dem Kauf Folgendes prüfen:

Kegeltyp (BT40, BT50, HSK usw.)

Anforderungen an die Stromversorgung

ATC-Kompatibilität

Steifigkeit der Maschinenstruktur

Nicht jeder Spindelmotor passt zu jeder CNC-Maschine.

Denken Sie an die langfristige Wartung.

Der Kaufpreis ist nur ein Teil der Kosten.

Halten:

Lagerlebensdauer

einfache Reparatur

Verfügbarkeit von Ersatzteilen

Serviceunterstützung

Ein niedrigerer Anschaffungspreis kann zu höheren langfristigen Kosten führen.

Die Auswahl des richtigen Spindelmotors für Ihre CNC-Maschine

Es gibt keinen „besten“ Spindelmotor – nur den, der Ihren Bearbeitungsanforderungen entspricht.

Die richtige Wahl hängt von Ihrem Material, dem Maschinentyp und Ihren Produktionszielen ab.

So treffen Sie die Entscheidung.

Für allgemeine Bearbeitung

Wenn Sie hauptsächlich Baustahl, Gusseisen oder Standardmaschinenteile verarbeiten:

• 8.000–12.000 U/min sind in der Regel ausreichend.

• Eine riemengetriebene oder direkt angetriebene Spindel funktioniert gut.

• Setzen Sie auf ein stabiles Drehmoment statt auf extreme Geschwindigkeit.

Ideal für: Tägliche Produktion und ausgewogene Leistung.

Für schwere Schneidanwendungen

Wenn Ihre Arbeit tiefe Schnitte oder den Einsatz großer Werkzeuge erfordert:

• Wählen Sie eine niedrigere Drehzahl mit höherem Drehmoment.

• Achten Sie auf eine hohe Spindelsteifigkeit.

• Die Kühlstabilität ist wichtig

Ideal für: Automobilteile, Strukturbauteile und große Formen.

Für die Aluminium- und Formenverarbeitung

Wenn Oberflächengüte und Geschwindigkeit wichtiger sind als grobes Zerspanen:

• Eine Drehzahl von 15.000–24.000 U/min wird empfohlen.

• Direktantrieb oder motorisierte Spindel bevorzugt

• Schnelle Beschleunigung verbessert die Effizienz

Ideal für: Aluminiumteile, Formveredelung, Präzisionsbauteile.

Für 5-Achs- oder Hochpräzisionsbearbeitung

Komplexe Bauteile erfordern einen reibungslosen Betrieb und ein dynamisches Ansprechverhalten.

• Eingebaute motorisierte Spindel

• Hochpräzisionswaage

• Fortschrittliches Kühlsystem

Ideal geeignet für: Luft- und Raumfahrtkomponenten und komplexe Geometrien.

Häufig gestellte Fragen

Worin besteht der Unterschied zwischen einem Spindelmotor und einem normalen Motor?

Ein herkömmlicher Motor ist für allgemeine mechanische Rotation ausgelegt.

Ein Spindelmotor ist speziell für hohe, kontinuierliche Rotationsgeschwindigkeiten unter Schnittbelastung ausgelegt. Er muss während der Bearbeitung ein stabiles Drehmoment, minimale Vibrationen und eine präzise Drehzahlregelung gewährleisten.

Kurz gesagt, Spindelmotoren sind für die Präzisionsbearbeitung konzipiert – nicht für die allgemeine Kraftübertragung.

Wie lange ist die Lebensdauer eines Spindelmotors?

Die Lebensdauer des Spindelmotors hängt von der Nutzung und der Wartung ab.

Durchschnittlich:

Standardverwendung: 3–5 Jahre

Hochgeschwindigkeits-Kontinuierliche Produktion: kürzere Lebensdauer

Sachgemäße Wartung und Kühlung: deutlich längere Lebensdauer

Lager sind in der Regel die ersten Bauteile, die verschleißen.

Was verursacht die Überhitzung des Spindelmotors?

Häufige Ursachen sind:

Schlechte Kühlleistung

Übermäßige Schnittlast

Verschleißte Lager

Dauerbetrieb bei maximaler Drehzahl

Unzureichende Schmierung

Überhitzung verringert die Genauigkeit und verkürzt die Spindellebensdauer.

Kann ein Spindelmotor repariert werden?

Ja, aber das hängt vom Design ab.

Riemengetriebene Spindeln sind einfacher und kostengünstiger zu reparieren.

Eingebaute motorisierte Spindeln sind komplexer und wartungsintensiver.

In manchen Fällen kann der Austausch der Spindeleinheit praktischer sein als deren Reparatur.

Ist eine höhere Drehzahl immer besser?

Nicht unbedingt.

Höhere Drehzahlen verbessern das Endergebnis, aber beim Schneiden von dickem Stahl ist mehr Drehmoment als Geschwindigkeit erforderlich.

Der beste Spindelmotor bietet ein ausgewogenes Verhältnis von Drehzahl und Drehmoment, abgestimmt auf Ihre Anwendung.

Woran erkenne ich, ob mein Spindelmotor defekt ist?

Warnzeichen sind unter anderem:

Ungewöhnliche Vibration

Erhöhtes Rauschen

Temperaturanstieg

Mangelhafte Oberflächenbeschaffenheit

Unregelmäßige Drehzahl

Eine frühzeitige Erkennung kann größeren Schaden verhindern.

Abschluss

Der Spindelmotor ist das Herzstück einer CNC-Maschine. Er bestimmt, wie gut Ihre Maschine schneidet, wie glatt die Oberfläche ist und wie stabil Ihre Produktionsabläufe sind.

Verschiedene Spindeltypen dienen unterschiedlichen Zwecken – hohes Drehmoment für schwere Zerspanung, hohe Drehzahl für Präzision und Geschwindigkeit. Es gibt keine „beste“ Option, sondern nur die, die zu Ihrer Anwendung passt.

Wählen Sie anhand Ihres Materials, Ihres Arbeitsaufwands und Ihrer Genauigkeitsanforderungen – und Ihre CNC-Maschine wird ihre beste Leistung erbringen.
