Hochgeschwindigkeitsspindeln vs. Hochdrehmomentspindeln: Die wichtigsten Unterschiede

Entspricht die Leistung Ihrer CNC-Maschine nicht den Erwartungen?

Das Problem liegt möglicherweise nicht an Ihrer Maschine – es könnte an Ihrer Spindel liegen.

Bei der CNC-Bearbeitung hat man die Wahl zwischen:

Hochgeschwindigkeitsspindel (Präzision & Endbearbeitung)

Spindel mit hohem Drehmoment (Kraft und hohe Schnittleistung)

Wirkt sich direkt auf Ihre Effizienz, die Oberflächenqualität und die Lebensdauer Ihrer Werkzeuge aus.

Die entscheidende Frage ist also ganz einfach:

Benötigen Sie Geschwindigkeit oder Schneidkraft?

Dieser Leitfaden erläutert die wichtigsten Unterschiede, um Ihnen bei der Auswahl der richtigen Spindel für Ihre Anwendung zu helfen.

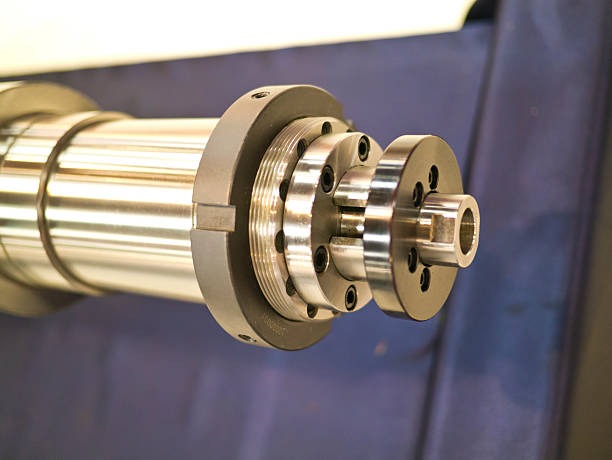

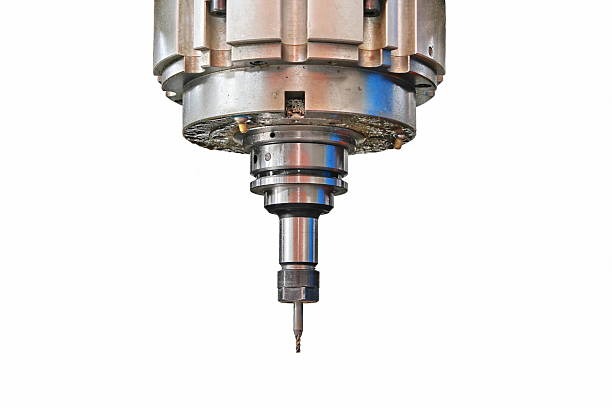

Was ist eine Hochgeschwindigkeitsspindel?

Eine Hochgeschwindigkeitsspindel ist für den Betrieb bei sehr hohen Drehzahlen (U/min) ausgelegt, typischerweise 12.000-40.000 U/min oder höher, abhängig von der Maschinenkonfiguration.

Aber es geht nicht nur darum, sich „schneller zu drehen“.

Es geht darum, Folgendes zu erreichen:

Höhere Schnittpräzision

Bessere Oberflächenbeschaffenheit

Stabile Leistung bei hoher Geschwindigkeit

Arten von Hochgeschwindigkeitsspindeln

Je nach Bauart und Anwendung werden Hochgeschwindigkeitsspindeln üblicherweise unterteilt in:

Motorisierte (eingebaute) Spindel

Der Motor ist direkt in die Spindel integriert.

Ideal für die Bearbeitung mit extrem hohen Geschwindigkeiten und Präzision.

Riemengetriebene Hochgeschwindigkeitsspindel

Nutzt ein Riemenantriebssystem zur Geschwindigkeitserhöhung

Kostengünstiger, aber etwas weniger präzise

Luft- / Öl- / Wassergekühlte Spindeln

Entwickelt zur Wärmeregulierung bei hohen Drehzahlen

Unerlässlich für die Aufrechterhaltung der Genauigkeit und Lebensdauer

Hochgeschwindigkeits-Werkzeugschnittstellen (HSK / BT30 / BT40)

Optimiert für Hochgeschwindigkeits-Werkzeugspannung und Auswuchtung

Aufbau einer Hochgeschwindigkeitsspindel

Um bei hohen Drehzahlen arbeiten zu können, unterscheidet sich die Spindelstruktur stark von Standardspindeln:

Integriertes Motordesign

Reduziert Übertragungsverluste und verbessert das Ansprechverhalten

Hochpräzisionslager (oft aus Keramik)

Geringere Reibung, höhere Geschwindigkeitsfähigkeit

Dynamisches Auswuchtsystem

Minimiert Vibrationen bei hohen Drehzahlen

Thermisches Regelsystem

Verhindert Wärmeausdehnung, die die Genauigkeit beeinträchtigt.

Einfach ausgedrückt:

Hochgeschwindigkeitsspindeln sind auf Präzision, Stabilität und gleichmäßige Rotation ausgelegt.

Warum eine Hochgeschwindigkeitsspindel wählen?

Frage dich selbst:

Bearbeiten Sie Aluminium, Kupfer oder Graphit?

Benötigen Sie eine feine Oberflächengüte ohne Nachpolieren?

Arbeiten Sie an Formen, 3D-Oberflächen oder komplexen Konturen?

Wenn Ihre Antwort Ja lautet, dann ist eine Hochgeschwindigkeitsspindel die richtige Wahl.

Denn bei höheren Geschwindigkeiten:

Die Schnittkräfte sind geringer

Der Werkzeugeingriff erfolgt reibungsloser

Die Oberflächenqualität verbessert sich deutlich

Vor- und Nachteile der Hochgeschwindigkeitsspindel

Was ist eine Spindel mit hohem Drehmoment?

Eine Spindel mit hohem Drehmoment ist so konstruiert, dass sie bei niedrigeren Drehzahlen, typischerweise 3.000 bis 12.000 U/min, je nach Maschine und Konfiguration eine starke Schnittkraft liefert.

Im Gegensatz zu Hochgeschwindigkeitsspindeln, bei denen die Rotation im Vordergrund steht, konzentrieren sich Spindeln mit hohem Drehmoment auf Leistung, Stabilität und Materialabtragsleistung.

Das bedeutet, sie sind für Folgendes ausgelegt:

Schwere Schneidlasten

Harte Materialien

Werkzeuge mit großem Durchmesser

Arten von Spindeln mit hohem Drehmoment

Spindeln mit hohem Drehmoment werden üblicherweise anhand ihrer Getriebestruktur kategorisiert:

Zahnradgetriebene Spindel

Nutzt ein Getriebe zur Drehmomentverstärkung

Geeignet für die Schwerzerspanung und tiefe Schnitte

Riemengetriebene Spindel

Sorgt für ein ausgewogenes Verhältnis zwischen Geschwindigkeit und Drehmoment

Flexibler und kostengünstiger

Direktantrieb-Hochdrehmomentspindel

Liefert Drehmoment ohne mechanisches Getriebe

Bietet besseres Ansprechverhalten und geringere Vibrationen

Hochleistungswerkzeugschnittstellen

Konzipiert für die Aufnahme großer Schneidwerkzeuge und hoher Belastungen

Aufbau einer Spindel mit hohem Drehmoment

Um ein höheres Drehmoment zu erzeugen, wird die Spindelstruktur auf verschiedene Weise verstärkt:

Getriebe oder verstärktes Getriebesystem

Erhöht das Drehmoment für schwere Schneidarbeiten

Spindelwelle mit großem Durchmesser

Verbessert die Steifigkeit und die Tragfähigkeit

Hochbelastbare Lager

Entwickelt, um Schnittkräften und Stößen standzuhalten.

Starres Spindelgehäuse

Verbessert die Stabilität bei tiefen und aggressiven Bearbeitungsprozessen.

Vereinfacht ausgedrückt: Spindeln mit hohem Drehmoment sind auf Festigkeit, Steifigkeit und Langlebigkeit unter Last ausgelegt.

Warum eine Spindel mit hohem Drehmoment wählen?

Frage dich selbst:

Bearbeiten Sie Stahl, Edelstahl oder Gusseisen?

Benötigen Ihre Teile tiefe Schnitte oder hohe Materialabtragsraten?

Verwenden Sie große Schneidwerkzeuge oder bearbeiten Sie schwere Bauteile?

Lautet die Antwort Ja, dann ist eine Spindel mit hohem Drehmoment die bessere Wahl.

Denn unter diesen Bedingungen:

Der Schnittwiderstand ist hoch

Stabilität wird entscheidend

Das Drehmoment beeinflusst direkt die Effizienz und die Werkzeugstandzeit.

Eine Hochgeschwindigkeitsspindel könnte hier an ihre Grenzen stoßen, aber eine Spindel mit hohem Drehmoment ist genau für solche Arbeiten ausgelegt.

Vor- und Nachteile von Spindeln mit hohem Drehmoment

Hauptunterschiede zwischen Hochgeschwindigkeits- und Hochdrehmomentspindeln

Die Wahl zwischen Hochgeschwindigkeits- und Hochdrehmomentspindeln hängt nicht nur von den technischen Daten ab.

Es wirkt sich direkt auf Ihre Bearbeitungseffizienz, die Oberflächenqualität und die gesamten Produktionskosten aus.

Um die Entscheidung zu erleichtern, wollen wir die wichtigsten Unterschiede aufschlüsseln, die in der realen Produktion tatsächlich von Bedeutung sind.

Struktur und Design

Hochgeschwindigkeitsspindel

Verwendet typischerweise eine motorisierte (eingebaute) Struktur mit kompakter Bauweise.

Der Fokus liegt auf der Reduzierung von Gewicht, Trägheit und Vibrationen bei hohen Drehzahlen.

Spindel mit hohem Drehmoment

Häufig werden zahnradgetriebene oder verstärkte riemengetriebene Systeme verwendet.

Entwickelt mit größeren Wellen und einem stabileren Gehäuse für höhere Steifigkeit.

Einfach ausgedrückt:

Hohe Drehzahl sorgt für gleichmäßige Rotation, hohes Drehmoment für Stärke und Stabilität.

Kompatibilität

Hochgeschwindigkeitsspindel

Besser geeignet für:

Aluminium, Kupfer, Graphit

Kleinwerkzeuge und Präzisionsteile

Komplexe Oberflächen und Oberflächenbearbeitungen

Spindel mit hohem Drehmoment

Besser geeignet für:

Stahl, Edelstahl, Gusseisen

Große Werkzeuge und schwere Bauteile

Tiefschneid- und Schruppverfahren

Wenn Ihr Material hart oder Ihr Bauteil groß ist, wird die Kompatibilität entscheidend.

Preis

Hochgeschwindigkeitsspindel

Üblicherweise teurer aufgrund von:

Hochpräzisionslager

Kühlsysteme

Anforderungen an den dynamischen Ausgleich

Spindel mit hohem Drehmoment

Kostengünstiger bei der Bearbeitung schwerer Werkstücke, insbesondere wenn:

Hoher Materialabtrag erforderlich

Die Werkzeugstandzeit ist ein Schlüsselfaktor

Der eigentliche Unterschied liegt nicht nur im Preis, sondern darin, wie jede Spindel zu Ihrer Kapitalrendite beiträgt.

Montage

Hochgeschwindigkeitsspindel

Erfordert präzise Montage und Ausrichtung.

Die Installationsbedingungen sind aufgrund der Empfindlichkeit gegenüber Vibrationen und Hitze strenger.

Spindel mit hohem Drehmoment

Robuster und einfacher in Schwerlastmaschinen zu integrieren.

Besser geeignet für große Bearbeitungszentren und stabile Aufspannungen.

Wartung

Hochgeschwindigkeitsspindel

Erfordert sorgfältige Kontrolle von:

Temperatur

Schmierung

Lastbedingungen

Unsachgemäße Verwendung kann die Genauigkeit und Lebensdauer schnell beeinträchtigen.

Spindel mit hohem Drehmoment

Toleranz gegenüber hoher Belastung, aber:

Getriebesysteme erfordern regelmäßige Wartung.

Der Langzeitverschleiß muss überwacht werden

Zusammenfassung der wichtigsten Unterschiede

Wie wählt man das für sich am besten geeignete Produkt aus?

Bei der Wahl zwischen einer Hochgeschwindigkeitsspindel und einer Spindel mit hohem Drehmoment geht es nicht darum, welche besser ist.

Es geht darum, welches System Ihren tatsächlichen Produktionsanforderungen am besten entspricht.

Wenn Sie die falsche Spindel wählen, kann es zu folgenden Problemen kommen:

Geringere Effizienz

Schlechte Oberflächenqualität

Erhöhte Werkzeugkosten

Bevor Sie also eine Entscheidung treffen, sollten Sie die folgenden Schlüsselfaktoren berücksichtigen.

Anwendung

Beginnen Sie mit Ihrer Hauptbearbeitungsaufgabe.

Wenn sich Ihre Arbeit auf Folgendes konzentriert:

Formbearbeitung

3D-Konturbearbeitung

Präzisionsteile

Eine Hochgeschwindigkeitsspindel ist besser geeignet.

Wenn Ihre Arbeit Folgendes umfasst:

Grobes Rauhen

Strukturelle Komponenten

Große Werkstücke

Eine Spindel mit hohem Drehmoment ist die bessere Option.

Kompatibilität

Die Spindel muss zum Material und Werkzeug passen.

Hochgeschwindigkeitsspindel:

Funktioniert am besten mit weichen Materialien

Geeignet für Werkzeuge mit kleinem Durchmesser

Spindel mit hohem Drehmoment:

Konzipiert für harte Materialien

Unterstützt große Schneidwerkzeuge und hohe Belastungen

Fehlanpassungen führen hier oft zu Werkzeugverschleiß oder instabiler Bearbeitung.

Art der Bearbeitung

Überlegen Sie, wie Ihre Teile verarbeitet werden.

Hohe Präzision und feine Verarbeitung

Hochgeschwindigkeitsspindel:

Tiefschneiden und hohe Materialabtragung

Spindel mit hohem Drehmoment:

Wenn Ihr Prozess beide Phasen umfasst, benötigen Sie möglicherweise einen kombinierten Ansatz.

Preis

Beurteilen Sie nicht allein anhand des Anfangspreises.

Hochgeschwindigkeitsspindel:

Höhere Vorlaufkosten

Schafft Mehrwert durch Präzision und Verarbeitung

Spindel mit hohem Drehmoment:

Effizienter für schwere Schneidarbeiten

Bessere Kostenkontrolle in der Massenproduktion

Entscheidend ist die Bewertung der Kosten pro Bauteil, nicht nur des Maschinenpreises.

Budget

Ihr Budget sollte mehr als nur die Gerätekosten umfassen.

Halten:

Werkzeugverbrauch

Zykluszeit

Produktionsvolumen

Schrottrate

Manchmal kann eine teurere Spindel die gesamten Produktionskosten sogar senken.

Wartung / Langfristiger Plan / ROI

Hier gehen viele Entscheidungen schief.

Frage dich selbst:

Benötigen Sie Langzeitstabilität unter hoher Belastung?

Benötigen Sie über einen längeren Zeitraum hinweg gleichbleibende Präzision?

Sind Ausfallzeiten ein großes Problem in Ihrer Produktion?

Hochgeschwindigkeitsspindel:

Erfordert strengere Wartungsarbeiten

Empfindlich gegenüber Überlastung und Hitze

Spindel mit hohem Drehmoment:

Langlebiger unter starken Belastungen

Leichter zu handhaben bei langen Produktionszyklen

Aus ROI-Perspektive:

Hohe Geschwindigkeit → Höherer Wert für Präzisionsteile

Hohes Drehmoment → Höhere Effizienz bei der Massenproduktion

In vielen realen Anwendungsfällen besteht die beste Lösung nicht darin, sich für das eine oder das andere zu entscheiden, sondern beide zu kombinieren:

Hohes Drehmoment für Schrupparbeiten

Hohe Geschwindigkeit für die Endbearbeitung

Dieser Ansatz maximiert sowohl Effizienz als auch Qualität.

Häufig gestellte Fragen

Kann eine Spindel sowohl hohe Drehzahlen als auch hohe Drehmomente bewältigen?

Theoretisch ja. Einige moderne Spindeln sind so konstruiert, dass sie einen größeren Drehzahl- und Drehmomentbereich bieten.

In der realen Produktion jedoch:

Hochgeschwindigkeitsspindeln sind für Präzision und Oberflächenbearbeitung optimiert.

Spindeln mit hohem Drehmoment sind für schwere Zerspanung optimiert.

Eine Hybridspindel bietet zwar Flexibilität, kann aber in Extremsituationen in der Regel nicht mit der Leistung einer spezialisierten Spindel mithalten.

Wenn sich Ihre Anwendung eindeutig auf eine bestimmte Art der Bearbeitung konzentriert, ist eine dedizierte Spindel immer noch die bessere Wahl.

Welche Spindel eignet sich besser für die Werkzeug- und Formenbearbeitung?

Das hängt vom Bearbeitungsstadium ab.

Schruppstufe → Spindel mit hohem Drehmoment für effiziente Materialabtragung

Endbearbeitungsstufe → Hochgeschwindigkeitsspindel für Oberflächenqualität

Für die meisten Formenhersteller liefert eine Kombination aus beidem die besten Ergebnisse.

Warum hat meine Spindel Probleme beim Zerspanen schwerer Werkstücke oder verursacht Vibrationen?

Dies ist oft ein Zeichen dafür, dass die Spindel nicht genügend Drehmoment liefert.

Häufige Ursachen sind:

Verwendung einer Hochgeschwindigkeitsspindel für harte Materialien

Unzureichende Steifigkeit für die Schnittlast

Werkzeuggröße überschreitet Spindelkapazität

Der Wechsel zu einer Spindel mit hohem Drehmoment kann die Stabilität und die Schnittleistung deutlich verbessern.

Ist eine höhere Drehzahl immer besser für die Bearbeitung?

Nein. Höhere Drehzahlen verbessern zwar die Schnittgeschwindigkeit, aber nur unter den richtigen Bedingungen.

Ohne ausreichendes Drehmoment:

Die Schnittkraft nimmt ab

Der Werkzeugverschleiß nimmt zu

Effizienz sinkt

Entscheidend ist die richtige Balance zwischen Drehzahl und Drehmoment, abgestimmt auf das Material und die Schnitttiefe.

Welche Spindel eignet sich besser für Aluminium bzw. Stahl?

Aluminium, Kupfer, Graphit → Hochgeschwindigkeitsspindel

Stahl, Edelstahl, Gusseisen → Spindel mit hohem Drehmoment

Die Verwendung der falschen Spindel für das Material kann zu schlechter Leistung und höheren Kosten führen.

Welche Spindel bietet das beste Kosten-Nutzen-Verhältnis?

Die kostengünstigste Option ist nicht die billigste Spindel, sondern diejenige, die die gewünschte Leistung erbringt:

Stabile Leistung

Längere Werkzeuglebensdauer

Höhere Effizienz

Geringere Kosten pro Teil

In vielen Fällen:

Hochgeschwindigkeitsspindeln schaffen Mehrwert in Präzisionsindustrien

Spindeln mit hohem Drehmoment bieten einen Mehrwert bei der Schwerzerspanung.

Abschluss

Der Unterschied zwischen Hochgeschwindigkeits- und Hochdrehmomentspindeln liegt letztendlich in einem Punkt: den tatsächlichen Anforderungen Ihrer Bearbeitung.

Hochgeschwindigkeitsspindeln sind auf Präzision und Oberflächenqualität ausgelegt, während Spindeln mit hohem Drehmoment für Festigkeit und schwere Zerspanung konzipiert sind.

Die Wahl der richtigen Spindel bedeutet, dass Sie Ihre Spindel auf Ihr Material, Ihre Werkzeuge und Ihre Produktionsziele abstimmen müssen.

Sie sind sich noch nicht sicher, welche Spindel für Ihre Anwendung geeignet ist?

Schildern Sie uns Ihre Anforderungen an die Bearbeitung, und wir helfen Ihnen, die am besten geeignete Lösung zu finden.
