Wenn Ihr Veredelungsprozess zu lange dauert, zu viel kostet oder immer noch nicht die von Ihnen erwartete Oberflächenqualität liefert, sind Sie nicht allein.
Was Sie wirklich brauchen, ist nicht nur ein besseres Werkzeug, sondern eine intelligentere Methode, Ihr CNC-Bearbeitungszentrum effizienter zu nutzen.
In diesem Artikel erfahren Sie, wie Kreissegmentfräser Ihnen helfen können, Zykluszeiten zu verkürzen, die Oberflächengüte zu verbessern und den Output Ihrer vorhandenen Maschinen zu steigern – insbesondere bei der Bearbeitung komplexer Oberflächen oder der Verwendung von … 5-Achs-CNC-Maschine.
Ein Kreissegmentfräser ist ein spezialisiertes CNC-Schneidwerkzeug, das für die hocheffiziente Oberflächenbearbeitung entwickelt wurde.
Im Gegensatz zu herkömmlichen Kugelkopffräsern verfügt er über einen wesentlich größeren effektiven Radius, wodurch er in einem einzigen Arbeitsgang eine größere Fläche bearbeiten kann.
Anstatt Punkt für Punkt zu schneiden, arbeitet dieser Werkzeugtyp eher wie ein „breitflächiger“ Fräser – wodurch er sich ideal für die Bearbeitung komplexer Kurven und 3D-Oberflächen eignet.

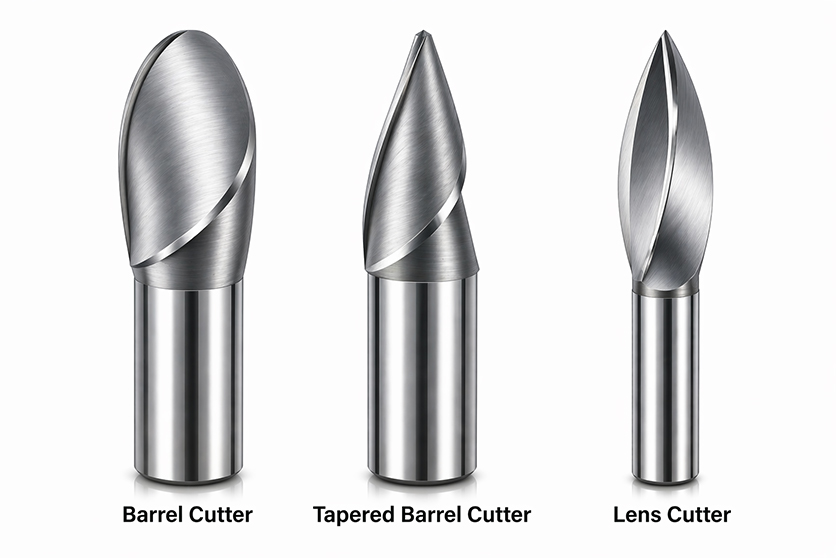

Tonnenfräser – Am besten geeignet für die allgemeine Bearbeitung gekrümmter Oberflächen
Konische Zylinderfräser – Ideal für schräge oder tiefe Oberflächen
Linsenschneider – Geeignet für Feinbearbeitung und enge Geometrien
Bei Verwendung auf einem CNC-Bearbeitungszentrum, insbesondere einer 5-Achs-CNC-Maschine, ermöglichen Kreissegmentfräser Folgendes:
Vergrößern Sie die Schrittweite, ohne an Präzision einzubüßen.
Reduzierung der Werkzeugwegdurchgänge
Glattere Oberflächen mit weniger Aufwand erzielen
Sie entfernen mehr Material in kürzerer Zeit und erzielen bessere Ergebnisse.
Der entscheidende Unterschied liegt in der Art und Weise, wie das Werkzeug die Oberfläche berührt.
Bei einem herkömmlichen Kugelkopffräser erfolgt die Bearbeitung an einem einzigen Punkt.
Das bedeutet kleinere Zustellungen, mehr Werkzeugwege und längere Bearbeitungszeiten.
Kreissegmentschneider funktionieren anders.
Sie verwenden eine Schneidkante mit großem Radius, um einen Linienkontakt anstelle eines Punktkontakts zu erzeugen.
Dadurch lässt sich die Übertrittshöhe deutlich erhöhen, während gleichzeitig eine glatte Oberfläche erhalten bleibt.
Das heisst:
Sie können in jedem Durchgang mehr Material abtragen.
Sie benötigen weniger Werkzeugwege, um dieselbe Oberfläche zu bearbeiten.
Sie reduzieren die Gesamtbearbeitungszeit auf Ihrem CNC-Bearbeitungszentrum.
Für ein effektives Funktionieren ist die Werkzeugausrichtung entscheidend.
Deshalb eignen sich Kreissegmentschneider am besten für:

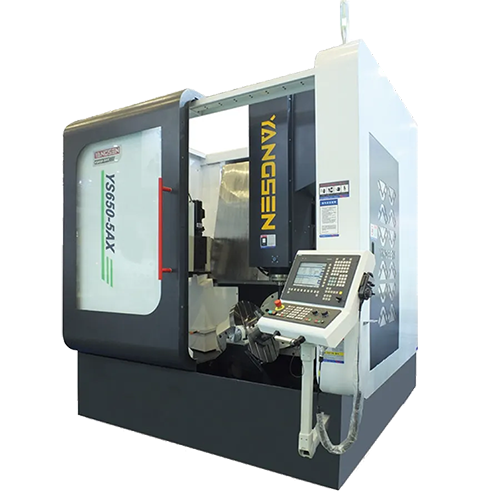

5-Achs-CNC-Bearbeitungszentren
Hochpräzise und hochstabile CNC-Maschinen
Diese Maschinen können das Werkzeug im optimalen Winkel halten und so einen gleichmäßigen Kontakt und bessere Ergebnisse gewährleisten.
Wenn Ihr Endbearbeitungsprozess Ihre Produktion verlangsamt, werden Sie hier den größten Unterschied spüren.
Aufgrund des großen effektiven Radius ermöglichen Kreissegmentfräser eine wesentlich größere Zustellung.
Das bedeutet weniger Durchgänge, kürzere Werkzeugwege und eine deutlich reduzierte Zykluszeit.
Sie erhalten nicht nur Geschwindigkeit – Sie erhalten Qualität.
Durch einen glatteren Schnittweg und eine geringere Wellenhöhe erzeugen Kreissegmentfräser direkt bei der Bearbeitung eine wesentlich feinere Oberfläche.
Das bedeutet für Sie:
Weniger manuelles Polieren
Gleichmäßigere Oberflächenqualität
Schnellere Lieferung an Ihre Kunden
Ihre Maschinenzeit ist teuer.
Wenn die Bearbeitungszeit kürzer ist, steht Ihr CNC-Bearbeitungszentrum schneller für den nächsten Auftrag zur Verfügung.
Das bedeutet:
Höhere Maschinenauslastung
Mehr Teile werden pro Tag produziert
Höhere Rendite für Ihre Geräteinvestition
Anstatt die Schnittkraft auf einen einzigen Punkt zu konzentrieren, wird die Last über eine größere Kontaktfläche verteilt.
Dies führt zu Folgendem:
Reduzierter Werkzeugverschleiß
Stabilere Schneidleistung
Weniger unerwartete Werkzeugwechsel
In Kombination mit einer robusten, hochpräzisen CNC-Maschine kann die Werkzeugstandzeit deutlich verlängert werden.

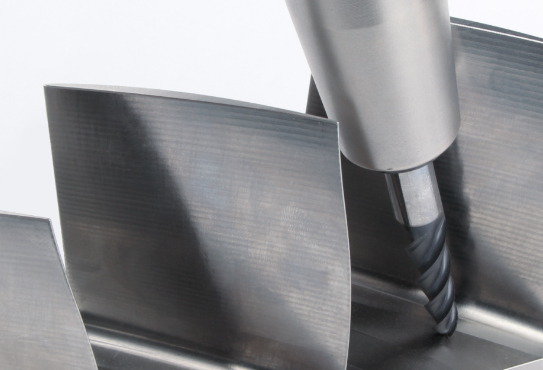

Bei der Bearbeitung komplexer Geometrien stoßen herkömmliche Werkzeuge schnell an ihre Grenzen.
Kreissegmentschneider eignen sich besonders gut für:
Form- und Werkzeugoberflächen
Luft- und Raumfahrtkomponenten
Automobilteile mit gebogenen Profilen
Bei Verwendung auf einem 5-Achs-CNC-Bearbeitungszentrum können sie auch bei schwierigen Winkeln und tiefen Oberflächen einen optimalen Kontakt gewährleisten.
Am Ende des Tages kommt es immer auf die Kosten an.
Durch die Kombination von schnellerer Bearbeitung, besserer Oberflächenqualität und längerer Werkzeugstandzeit können Sie Folgendes erreichen:
Reduzierung der gesamten Bearbeitungszeit
Geringere Arbeits- und Endbearbeitungskosten
Verbesserung der gesamten Produktionseffizienz
Sie investieren weniger Zeit und Aufwand und erzielen bessere Ergebnisse.
Bei der Oberflächenbearbeitung sind Kreissegmentfräser nicht die einzige Option.
Viele Betriebe setzen nach wie vor auf Kugelkopffräser, die seit langem die Standardwahl für die Bearbeitung komplexer Oberflächen auf CNC-Bearbeitungszentren darstellen.
Beide Werkzeuge ermöglichen feine Oberflächengüten, jedoch auf sehr unterschiedliche Weise.
Kreissegmentschneider sind auf Effizienz ausgelegt und nutzen einen großen effektiven Radius, um in jedem Arbeitsgang eine größere Fläche abzudecken.
Kugelkopffräser hingegen basieren auf Punktkontakt, was eine kleinere Zustellung und mehr Werkzeugwege erfordert.
Besonderheit | Kreissegmentschneider | Kugelkopf-Schaftfräser |
Schneidkontakt | Linie / großer Radius | Punktkontakt |
Überstieg | Groß | Sehr klein |
Bearbeitungszeit | Sehr hoch | Relativ langsam |
Oberflächenbeschaffenheit | Exzellent | Mäßig |
Werkzeugweglänge | Kürzer | Länger |
Maschinenanforderung | Am besten geeignet für eine 5-Achs-CNC-Maschine | Arbeitet an 3-Achs-Maschinen |
Wählen Sie Kreissegmentausstecher, wenn Sie Folgendes möchten:
Die Fertigstellungszeit deutlich verkürzen
Oberflächenqualität verbessern ohne zusätzliches Polieren
Steigern Sie die Produktivität Ihres CNC-Bearbeitungszentrums
Bearbeiten Sie große oder komplexe gekrümmte Oberflächen
Die besten Ergebnisse werden bei Verwendung auf einem 5-Achs-CNC-Bearbeitungszentrum erzielt.
Wählen Sie Kugelkopf-Schaftfräser, wenn Sie Folgendes benötigen:
Maschinen für kleine Merkmale oder enge Bereiche
Arbeiten Sie an einfachen Geometrien
Standard verwenden 3-Achs-CNC-Maschinen
Allgemeine Oberflächenbearbeitungsaufgaben erledigen
Kreissegmentfräser können die Effizienz und Oberflächenqualität deutlich verbessern – ihre Leistung hängt jedoch stark von der Maschine ab, auf der sie eingesetzt werden.
Wenn Ihre derzeitige Konfiguration nicht genügend Stabilität, Präzision oder Flexibilität bietet, können Sie die Vorteile dieser Werkzeuge möglicherweise nicht voll ausschöpfen.
Im Gegensatz zu herkömmlichen Werkzeugen kommt es bei Kreissegmentfräsern stark darauf an, den richtigen Kontaktwinkel zum Werkstück einzuhalten.
In vielen Fällen, insbesondere bei der Bearbeitung komplexer 3D-Oberflächen, ist dies mit einer festen Werkzeugposition nicht möglich.
Ein 5-Achs-CNC-Bearbeitungszentrum ermöglicht die stufenlose Verstellung des Werkzeugwinkels und gewährleistet so:
Gleichmäßiger Schneidkontakt über die gesamte Oberfläche
Bessere Oberflächengüte bei gekrümmten Geometrien
Effizientere Werkzeugwegausführung
Ohne 5-Achs-Fähigkeit kann das Werkzeug seinen großen effektiven Radius nicht voll ausnutzen, was seinen Vorteil einschränkt.
Da Kreissegmentfräser eine größere Fläche des Materials erfassen, verteilen sich die Schnittkräfte über einen größeren Bereich.
Dies stellt höhere Anforderungen an die Steifigkeit der Maschinen.
Ein hochsteifes CNC-Bearbeitungszentrum hilft dabei:
Minimieren Sie Vibrationen während des Schneidens.
Maßgenauigkeit beibehalten
Werkzeugverbiegung verhindern
Ist die Maschinenstruktur nicht stabil genug, kann dies zu uneinheitlichen Ergebnissen oder einer verkürzten Werkzeugstandzeit führen.
Einer der Hauptvorteile von Kreissegmentfräsern ist die Möglichkeit, die Zustellung zu erhöhen und gleichzeitig die Oberflächenqualität beizubehalten.

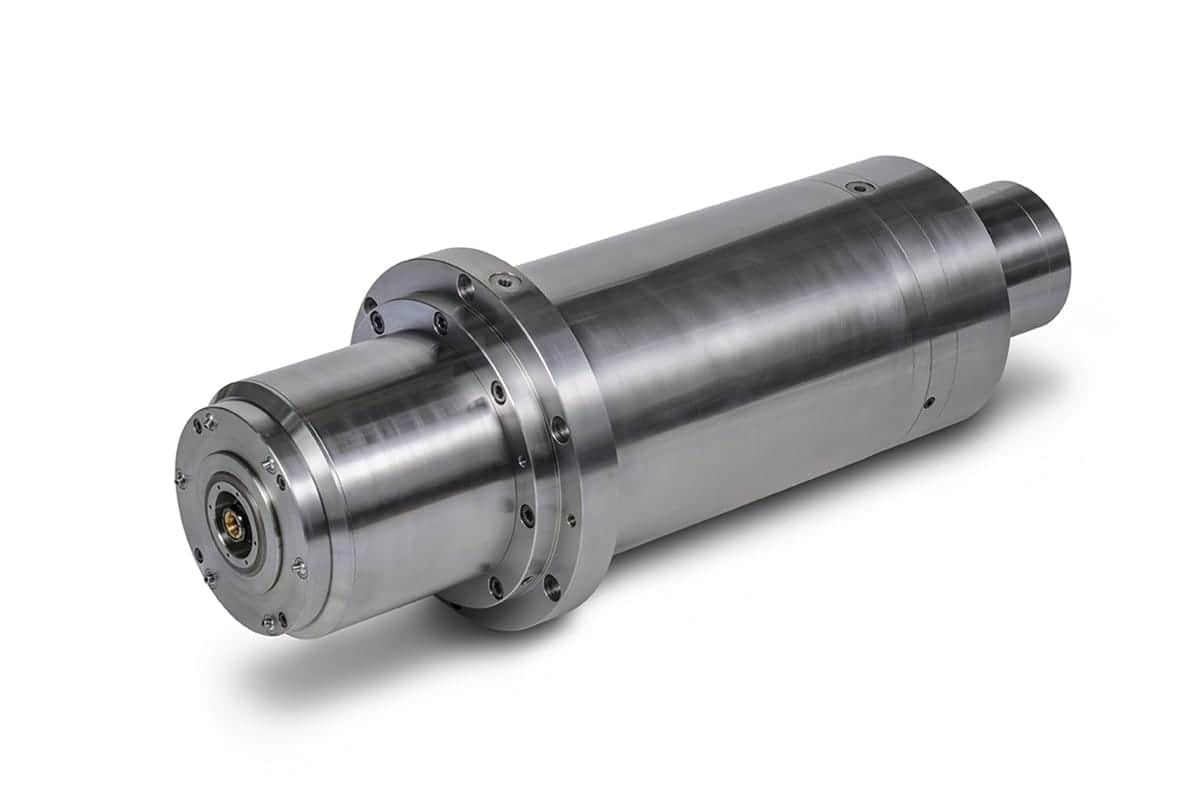

Um dies zu ermöglichen, muss die Spindel höhere Vorschubgeschwindigkeiten problemlos bewältigen.
Ein Hochgeschwindigkeits-Bearbeitungszentrum ermöglicht:
Schnellerer Materialabtrag ohne Beeinträchtigung der Oberflächenqualität
Stabileres Schneiden bei höheren Geschwindigkeiten
Verbesserte Gesamtproduktivität
Ohne ausreichende Spindelleistung können die erwarteten Effizienzgewinne möglicherweise nicht erzielt werden.
Kreissegmentfräser erfordern typischerweise anspruchsvollere Bearbeitungsstrategien, insbesondere bei mehrachsigen Anwendungen.
Das bedeutet, dass das CNC-System Folgendes leisten können muss:
Komplexe Werkzeugwegberechnungen
Glatte Mehrachseninterpolation
Präzise Positionierung und Bewegungssteuerung
Ein modernes CNC-Steuerungssystem sorgt dafür, dass der Fräser dem vorgegebenen Pfad genau folgt, was sich direkt auf die Oberflächenqualität und die Bearbeitungseffizienz auswirkt.
Neben der Maschine selbst spielt auch die Programmierung eine entscheidende Rolle.
Nicht alle CAM-Softwarelösungen unterstützen optimierte Strategien für Kreissegmentfräser.
Um dieses Werkzeug optimal nutzen zu können, sollte Ihr CAM-System Folgendes unterstützen:
Strategien für Werkzeugwege am Fass
Mehrachsige Werkzeugorientierungssteuerung
effiziente Finishing-Algorithmen
Ohne die richtige Programmierung kann selbst die beste Maschinen-Werkzeug-Kombination ihr volles Potenzial nicht ausschöpfen.
Wenn Sie die erwarteten Verbesserungen bei Geschwindigkeit oder Oberflächenqualität nicht erreichen, liegt die Ursache möglicherweise nicht am Fräser selbst, sondern häufig an der Maschineneinstellung.
In der Praxis erzielen viele Hersteller die größten Erfolge erst, wenn sie Kreissegmentfräser mit einem leistungsfähigeren CNC-Bearbeitungszentrum kombinieren, insbesondere mit einem mit Mehrachsenfähigkeit und hoher dynamischer Leistung.
Nicht für jede Aufgabe wird ein Kreissegmentschneider benötigt.
Entscheidend ist, zu wissen, wann es einem tatsächlich einen Vorteil verschafft.
Wenn der größte Teil Ihrer Bearbeitungszeit für die Endbearbeitung und nicht für die Schruppbearbeitung aufgewendet wird, ist dies ein klares Zeichen dafür, dass Ihr Prozess optimiert werden kann.
Kreissegmentschneider sind besonders effektiv, wenn:
Die Fertigstellung dauert zu lange
Werkzeugwege sind zu dicht
Ihr CNC-Bearbeitungszentrum ist mit Oberflächenbearbeitungen ausgelastet.
Hier kann der Wechsel der Tools die Effizienz sofort verbessern.
Bei Bauteilen mit großen Kurvenbereichen haben herkömmliche Werkzeuge oft Schwierigkeiten, Geschwindigkeit und Qualität in Einklang zu bringen.
Kreissegmentfräser eignen sich besser für die maschinelle Bearbeitung:
Große Freiformflächen
Formhohlräume
Luft- und Raumfahrt- oder Automobilkomponenten
Auf einem 5-Achs-CNC-Bearbeitungszentrum können sie einen besseren Kontakt über wechselnde Winkel hinweg aufrechterhalten.
Wenn Ihre Teile direkt nach der Bearbeitung eine feine Oberflächengüte erfordern, ist die Werkzeugwahl von entscheidender Bedeutung.
Kreissegmentschneider sind in folgenden Fällen empfehlenswert:
Sie möchten den Polieraufwand reduzieren
Die Oberflächenbeschaffenheit ist wichtig.
Nacharbeiten werden zu einem Problem
Sie helfen Ihnen, direkt ein glatteres Finish zu erzielen und so Zeit bei späteren Arbeitsschritten zu sparen.
Wenn Ihre Maschinen ständig laufen, die Leistung aber dennoch begrenzt ist, liegt das Problem möglicherweise nicht an der Kapazität, sondern an der Effizienz.
Kreissegmentschneider helfen Ihnen dabei:
Zykluszeiten verkürzen
Schaffen Sie mehr Freiraum in Ihrem CNC-Bearbeitungszentrum
Steigerung des gesamten Produktionsdurchsatzes
Manchmal geht es nicht nur darum, ein Problem zu lösen, sondern darum, den gesamten Prozess zu verbessern.
Kreissegmentschneider sind in folgenden Fällen eine Überlegung wert:
Sie bewegen sich in Richtung hocheffizienter Bearbeitung.
Sie führen die 5-Achs-CNC-Bearbeitung ein.
Sie möchten einen höheren Nutzen aus Ihrer Ausrüstungsinvestition ziehen.
Wenn Ihnen Ihr aktueller Veredelungsprozess langsam, kostspielig oder produktionsbegrenzend erscheint, ist es wahrscheinlich an der Zeit, über Kreissegmentschneider nachzudenken.
Wofür wird ein Kreissegmentschneider hauptsächlich verwendet?
Kreissegmentfräser werden hauptsächlich zur Bearbeitung großer gekrümmter Oberflächen und komplexer 3D-Geometrien eingesetzt.
Besonders effektiv sind sie bei Anwendungen, bei denen sowohl eine hohe Oberflächenqualität als auch kurze Bearbeitungszeiten erforderlich sind, wie beispielsweise im Formenbau und bei Luft- und Raumfahrtkomponenten.
Benötige ich eine 5-Achs-CNC-Maschine, um Kreissegmentfräser zu verwenden?
Nicht immer, aber es macht einen großen Unterschied.
Während einige Anwendungen auf einem 3-Achs-CNC-Bearbeitungszentrum ausgeführt werden können, liegt der eigentliche Vorteil von Kreissegmentfräsern in der präzisen Werkzeugausrichtung.
Eine 5-Achs-CNC-Maschine ermöglicht es dem Werkzeug, einen optimalen Kontakt aufrechtzuerhalten, was zu einer besseren Oberflächengüte und höherer Effizienz führt.
Welche Effizienzsteigerung kann ich erwarten?
Das hängt von der Anwendung ab, aber in vielen Fällen kann die Bearbeitungszeit deutlich verkürzt werden.
Dank der größeren Zustellung können Kreissegmentfräser die Anzahl der Werkzeugwege reduzieren, was die Zykluszeit direkt verkürzt und die Maschinenauslastung verbessert.
Sind Kreissegmentfräser besser als Kugelkopffräser?
Sie sind nicht immer „besser“ – sie sind in den richtigen Situationen effizienter.
Für die Bearbeitung großer Flächen bieten Kreissegmentfräser klare Vorteile hinsichtlich Geschwindigkeit und Oberflächenqualität.
Kugelkopffräser sind jedoch nach wie vor nützlich für kleine Konturen, enge Bereiche und allgemeine Bearbeitungsaufgaben.
Warum erhalte ich mit Kreissegmentschneidern nicht die erwarteten Ergebnisse?
In vielen Fällen liegt die Einschränkung nicht im Werkzeug selbst.
Die Leistung hängt von mehreren Faktoren ab, darunter:
Maschinensteifigkeit und Präzision
Werkzeugwegstrategie
CAM-Programmierfähigkeit
Wenn einer dieser Faktoren fehlt, funktioniert das Schneidgerät möglicherweise nicht wie erwartet.
Können Kreissegmentfräser die gesamten Bearbeitungskosten senken?
Ja, aber die Einsparungen ergeben sich aus dem Zusammenwirken mehrerer Faktoren.
Durch die Reduzierung der Bearbeitungszeit, die Minimierung des Polieraufwands und die Verlängerung der Werkzeugstandzeit können Sie die Gesamtproduktionskosten senken und den Output Ihres CNC-Bearbeitungszentrums steigern.
Kreissegmentfräser bieten einen klaren Vorteil hinsichtlich der Effizienz der Endbearbeitung, der Oberflächenqualität und der gesamten Bearbeitungsleistung.
Der eigentliche Wert ergibt sich jedoch aus der Art und Weise, wie man sie einsetzt.
In Kombination mit einem leistungsfähigen CNC-Bearbeitungszentrum, insbesondere einer 5-Achs-CNC-Maschine, können sie die Zykluszeit deutlich verkürzen und Ihnen helfen, mehr aus jedem Bearbeitungsauftrag herauszuholen.
Wenn Sie die Produktivität steigern möchten, ohne einfach mehr Maschinen anzuschaffen, ist die Optimierung Ihrer Werkzeugstrategie ein guter Ausgangspunkt.
Und wenn Sie noch einen Schritt weiter gehen wollen, macht die Kombination der richtigen Schneidwerkzeuge mit der richtigen Ausrüstung den größten Unterschied.
