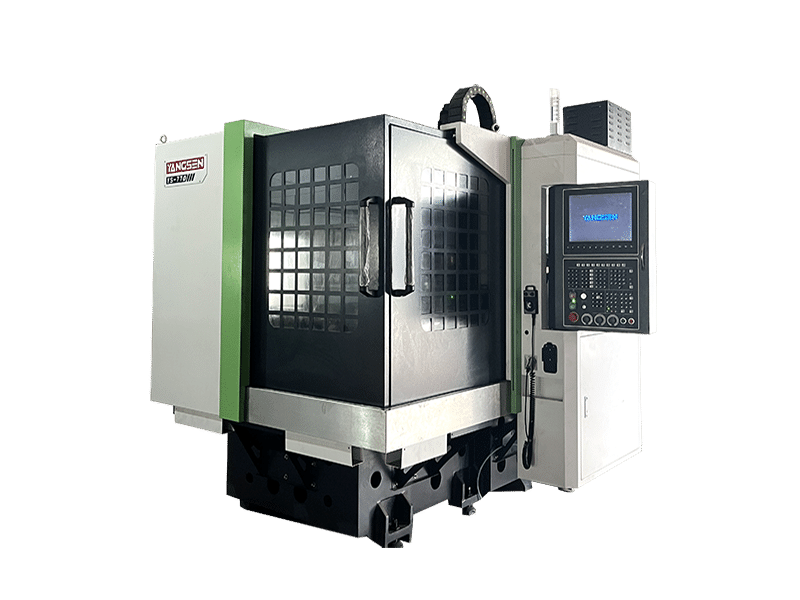

CNC-Fräs-, Schneid-, Bohr- und Gravierzentrum YS-770

Die CNC-Gravier- und Fräsmaschine für Stahlmetallbearbeitung und Prägeformen ist ein Werkzeugmaschinenzentrum, das sowohl gravieren als auch fräsen kann. Im Vergleich zur herkömmlichen Graviermaschine wurden die Leistung der Hauptwelle und des Servomotors erhöht, die Tragfähigkeit des Maschinenbetts gesteigert und die hohe Drehzahl der Hauptwelle beibehalten. Besonders hervorzuheben ist die hohe Präzision. Die Gravier- und Fräsmaschine wird zunehmend in Richtung hoher Drehzahlen entwickelt und wird daher allgemein als Hochgeschwindigkeitsmaschine bezeichnet. Sie zeichnet sich durch eine höhere Zerspanungsleistung und eine sehr hohe Bearbeitungsgenauigkeit aus.

1. Ein patentierter Spindelkasten für Gravier- und Fräsmaschinen

Im Inneren des Spindelkastens befindet sich eine Stufenbohrung; die elektrische Spindel wird in diese Stufenbohrung eingesetzt, und ein Flansch dient zur Befestigung des Spindelkastens.

2. Arbeitstisch

Kastenstruktur und Kugelgewindetrieb sind einstückig geformt.

3. Optische lineare Skalen

Optionale optische lineare Skalen von Heidenhain und Fagor mit einer Genauigkeit von unter ±5 µm

4. Basis

Mehrschichtige Wandkastenkonstruktion, rückseitige Späneabsaugung

5. Eine dreieckige Rippenkonstruktion einer Brückensäule

Das Gebrauchsmuster der dreieckigen Rippenstruktur der Türbrücke verbessert die dynamische und statische Steifigkeit der Werkzeugmaschine und erhöht die Bearbeitungsgenauigkeit.

6.Optionale direkt angetriebene BBT40-Spindel

7. Konfiguration aktualisieren

Standardmäßiges Servo-Werkzeugmagazin mit Karussellmechanismus; HSK-E40-Motorspindel; Graphitschutzpaket; Laser-Werkzeugtaster; Ölnebelabscheider und mehr

   8. Stabile Genauigkeit

Die geschlossenen optischen Linearmaßstäbe mit hoher Positioniergenauigkeit können den durch die thermische Ausdehnung der Kugelumlaufspindel verursachten Positionierfehler wirksam unterdrücken.

   9. Systemstabilität

Ausgestattet mit einem Siemens 828D-System.
