Brückenfräsmaschine vs. Portalfräsmaschine: Die wichtigsten Unterschiede

Wenn Sie große oder schwere Teile bearbeiten, haben Sie wahrscheinlich schon von Brückenfräsmaschinen und Portalfräsmaschinen gehört. Auf den ersten Blick sehen sie sich recht ähnlich – beide sind für die großflächige CNC-Bearbeitung und die Zerspanung schwerer Werkstücke ausgelegt.

Doch viele Hersteller stehen vor folgender Frage: Welches Produkt sollten Sie wählen?

Während Brückenmühlen und Portalmühlen Obwohl sie einige Gemeinsamkeiten aufweisen, können sich ihre Struktur, ihre Bewegungsabläufe und ihre geeigneten Einsatzgebiete deutlich unterscheiden. Das Verständnis dieser Unterschiede hilft Ihnen bei der Auswahl der richtigen Maschine für Ihre Produktionsanforderungen.

In diesem Leitfaden vergleichen wir kurz Brückenfräsmaschinen mit Portalfräsmaschinen, um Ihnen bei der Entscheidung zu helfen, welche Lösung am besten zu Ihren Bearbeitungsanforderungen passt.

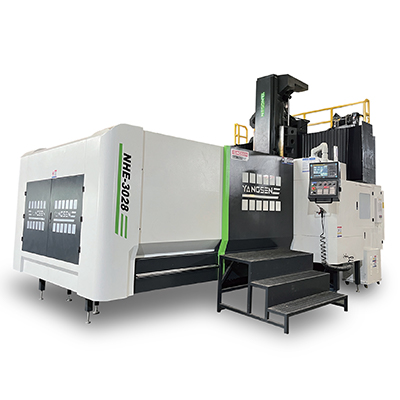

Was ist eine Brückenmühle?

Eine Brückenmühle ist eine Typ der CNC-Fräsmaschine Die Maschine ist für die Bearbeitung großer und schwerer Werkstücke konzipiert. Ihren Namen verdankt sie ihrer Konstruktion: Zwei Säulen tragen einen Querträger, der eine Art Brücke über dem Arbeitstisch bildet.

Bei den meisten Brückenfräsmaschinen bleibt die Brückenkonstruktion fixiert, während sich der Tisch bewegt. Dadurch kann die Spindel große Werkstücke mit hoher Stabilität und Präzision bearbeiten. Diese Konstruktion bietet eine hohe Steifigkeit und eignet sich daher für schwere Zerspanung und Bearbeitung großer Flächen.

Brückenfräsmaschinen werden häufig in Branchen wie dem Formenbau, der Luft- und Raumfahrt, der Automobilindustrie und dem Schwermaschinenbau eingesetzt, wo große Bauteile sowohl Stabilität als auch Bearbeitungsgenauigkeit erfordern.

Brückenwalzwerkstypen

Brückenmühlen lassen sich je nach Konstruktionsprinzip und Bewegungssystem in verschiedene Typen unterteilen.

Die am häufigsten verwendete Bauart ist die Brückenfräsmaschine mit beweglichem Tisch. Hierbei bewegt sich der Arbeitstisch, während die Brückenkonstruktion feststeht. Diese Konstruktion bietet eine hervorragende Stabilität und eignet sich ideal für die Bearbeitung schwerer Werkstücke.

Eine weitere gängige Bauart ist die Fräsmaschine mit beweglicher Brücke, bei der sich die Brücke selbst entlang des Maschinenbetts bewegt, während der Tisch stationär bleibt. Diese Konfiguration wird häufig zur Bearbeitung sehr großer Werkstücke eingesetzt, da das Werkstück während des Bearbeitungsprozesses fixiert bleiben kann.

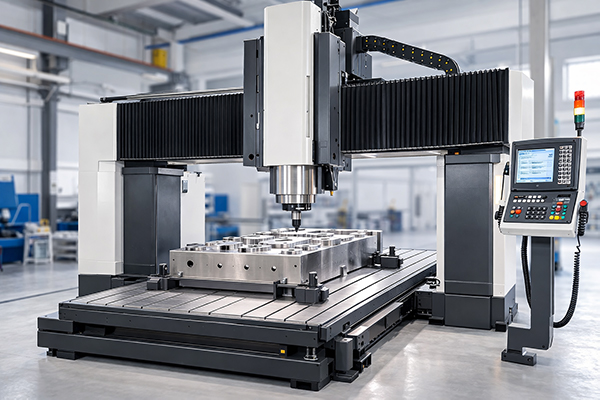

Aufbau einer Brückenmühle

Die Hauptstruktur einer Brückenfräsmaschine besteht üblicherweise aus zwei vertikalen Säulen, einem Querträger (Brücke), einem Arbeitstisch und einem Spindelkopf.

Die beiden Säulen stützen den Querträger und bilden so einen stabilen Rahmen über dem Arbeitstisch. Die Spindel bewegt sich entlang der X-, Y- und Z-Achse und ermöglicht der Maschine dadurch verschiedene Fräsbearbeitungen wie Flächenfräsen, Nutenfräsen und Konturfräsen.

Diese brückenartige Konstruktion trägt dazu bei, eine hohe Steifigkeit und gleichbleibende Bearbeitungsgenauigkeit zu gewährleisten, insbesondere bei der Bearbeitung großer Metallteile.

Warum eine Brückenmühle wählen?

Viele Hersteller entscheiden sich für Brückenfräsmaschinen, weil diese ein gutes Gleichgewicht zwischen Bearbeitungskapazität, Stabilität und Präzision bieten.

Brückenfräsmaschinen eignen sich besonders dann, wenn:

Das Werkstück ist groß, aber nicht extrem überdimensioniert.

Der Bearbeitungsprozess erfordert hohe Steifigkeit und einen stabilen Schnitt.

Schwere Werkstoffe wie Stahl oder Gusseisen müssen bearbeitet werden.

Aufgrund dieser Vorteile werden Brückenfräsmaschinen häufig zur Herstellung von Formen, Strukturbauteilen, Maschinengestellen und großen mechanischen Teilen eingesetzt.

Vor- und Nachteile von Brückenmühlen

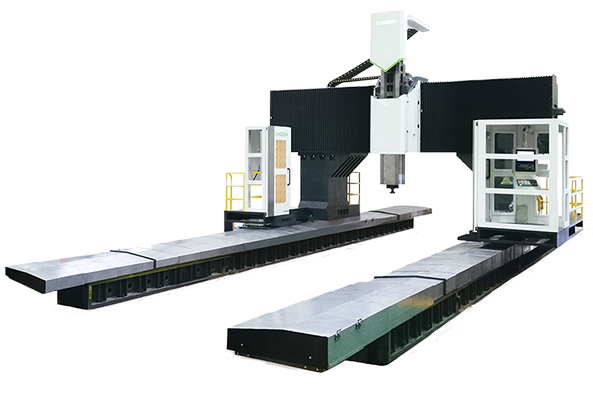

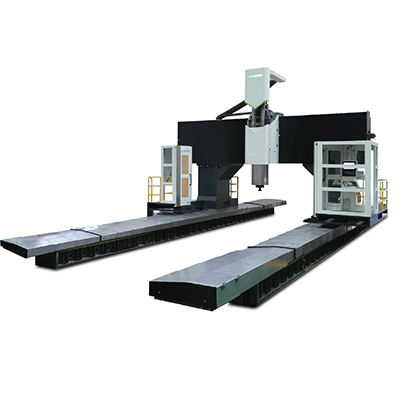

Was ist eine Portalfräsmaschine?

A Portalfräsmaschine ist eine große CNC-Fräsmaschine, die für die Bearbeitung konzipiert ist sehr große oder schwere WerkstückeDie Konstruktion besteht aus zwei vertikalen Säulen, die durch einen Querträger verbunden sind und so einen Portalrahmen bilden, der sich über das Maschinenbett bewegt.

Im Gegensatz zu manchen Brückenfräsmaschinen, bei denen sich der Tisch bewegt, verwenden viele Portalfräsmaschinen eine bewegliche Portalkonstruktion. Das bedeutet, dass sich das gesamte Portal entlang des Maschinentisches bewegt, während das Werkstück auf dem Tisch fixiert bleibt. Diese Konstruktion erleichtert die Bearbeitung besonders großer Bauteile, da das Werkstück während des Bearbeitungsprozesses nicht bewegt werden muss.

Aufgrund ihres großen Bearbeitungsbereichs und ihrer hohen Steifigkeit werden Portalfräsmaschinen in Branchen wie der Luft- und Raumfahrt, dem Schiffbau, der Energietechnik und dem Schwermaschinenbau weit verbreitet eingesetzt.

Arten von Portalfräsmaschinen

Portalfräsmaschinen lassen sich anhand ihrer Konstruktion und ihrer Bearbeitungsmöglichkeiten klassifizieren.

Bei der Bauart mit feststehendem Portaltisch bleibt die Portalstruktur stationär, während sich der Arbeitstisch während der Bearbeitung bewegt. Diese Konstruktion bietet eine hohe Steifigkeit und ein stabiles Schnittergebnis.

Eine weitere gängige Bauart ist die Portalfräsmaschine, bei der sich der Portalrahmen entlang des Maschinenbetts bewegt, während das Werkstück fixiert bleibt. Dieser Maschinentyp eignet sich ideal für die Bearbeitung sehr großer und schwerer Bauteile.

es gibt auch 5-Achs-Portalfräsmaschinen, die eine komplexe Mehrflächenbearbeitung ermöglichen und häufig für die Herstellung von Luft- und Raumfahrtteilen oder Formen verwendet werden.

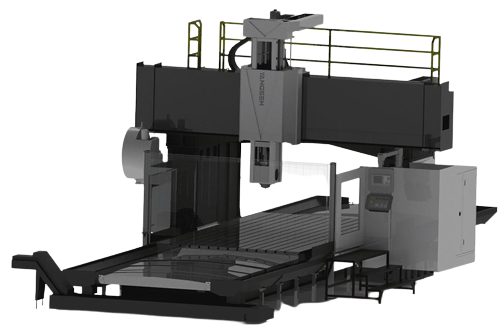

Aufbau einer Portalfräsmaschine

Die Konstruktion einer Portalfräsmaschine umfasst typischerweise zwei vertikale Säulen, einen Querträger, einen Spindelkopf, ein großes Maschinenbett und einen Arbeitstisch.

Der Portalrahmen bewegt sich entlang des Maschinenbetts, während die Spindel entlang des Querträgers und der vertikalen Achse fährt, um die Schneidvorgänge durchzuführen. Diese Konstruktion bietet einen großen Arbeitsbereich und eine hohe Maschinensteifigkeit und eignet sich daher für anspruchsvolle Bearbeitungsaufgaben.

Warum eine Portalfräsmaschine wählen?

Hersteller entscheiden sich oft für Portalfräsmaschinen, wenn sie sehr große Teile oder extrem schwere Bauteile bearbeiten müssen.

Eine Portalfräsmaschine ist eine gute Wahl, wenn:

Das Werkstück ist sehr groß oder schwer zu bewegen.

Der Bearbeitungsprozess erfordert große Verfahrwege.

Hochleistungsschneiden und stabile Bearbeitung sind erforderlich

Aufgrund dieser Eigenschaften werden Portalfräsmaschinen häufig zur Bearbeitung großer Formen, Flugzeugstrukturteile, Windkraftkomponenten und schwerer Anlagenkonstruktionen eingesetzt.

Vor- und Nachteile von Portalfräsmaschinen

Hauptunterschiede zwischen Brückenfräsmaschine und Portalfräsmaschine

Auf den ersten Blick mögen Brückenfräsmaschinen und Portalfräsmaschinen recht ähnlich erscheinen. Beide sind für die Bearbeitung großer Werkstücke ausgelegt und verfügen über eine Doppelständerkonstruktion. Bei genauerer Betrachtung zeigen sich jedoch einige wesentliche Unterschiede hinsichtlich Konstruktion, Kapazität, Installation und Kosten.

Das Verständnis dieser Unterschiede kann Herstellern helfen, die Maschine auszuwählen, die besser zu ihren Produktionsanforderungen passt.

Struktur und Design

Der größte Unterschied liegt in der Art und Weise, wie sich die Maschine während der Bearbeitung bewegt.

Eine Brückenfräsmaschine verfügt üblicherweise über eine feste Brückenkonstruktion mit einem beweglichen Arbeitstisch, was bedeutet, dass sich das Werkstück während der Bearbeitung bewegt, während die Brücke an Ort und Stelle bleibt.

Eine Portalfräsmaschine hingegen verwendet häufig einen beweglichen Portalrahmen, der sich entlang des Maschinentisches bewegt, während das Werkstück auf dem Tisch stationär bleibt. Diese Konstruktion ist besonders nützlich für die Bearbeitung extrem großer oder schwerer Teile, die sich nur schwer bewegen lassen.

Bearbeitungskapazität

Brückenfräsmaschinen eignen sich im Allgemeinen für große Werkstücke und bieten eine gute Steifigkeit und stabile Schnittleistung.

Portalfräsmaschinen bieten typischerweise einen größeren Bearbeitungsbereich und eignen sich daher besser für besonders große Bauteile wie Flugzeugstrukturen, Windenergieanlagen oder schwere Maschinenfundamente.

Preis

In vielen Fällen sind Brückenfräsmaschinen etwas günstiger als Portalfräsmaschinen mit einem vergleichbaren Bearbeitungsbereich.

Portalfräsmaschinen benötigen in der Regel größere Maschinenstrukturen und längere Verfahrwege, was sowohl die Herstellungs- als auch die Installationskosten erhöhen kann.

Installation und Montage

Brückenfräsmaschinen sind im Allgemeinen einfacher zu installieren, da ihre Bauweise kompakter ist.

Portalfräsmaschinen erfordern oft größere Fundamente und eine komplexere Montage, insbesondere bei sehr großen Maschinen, die für schwere industrielle Anwendungen konzipiert sind.

Wartung

Brückenfräsmaschinen sind in der Regel wartungsfreundlicher, da sie über ein einfacheres Bewegungssystem und kleinere Bauteile verfügen.

Portalfräsmaschinen erfordern aufgrund ihrer Größe und der beweglichen Portalkonstruktion unter Umständen eine spezialisiertere Wartung und Instandhaltung, insbesondere bei großen Industriemaschinen.

Schnellvergleichstabelle

Wie man zwischen einer Brückenfräsmaschine und einer Portalfräsmaschine wählt

Sollten Sie sich also für eine Brückenfräsmaschine oder eine Portalfräsmaschine entscheiden? Die Antwort hängt ganz von Ihren Bearbeitungsanforderungen ab. Beide Maschinen sind für die Bearbeitung großer Werkstücke ausgelegt, die richtige Wahl hängt jedoch in der Regel von einigen praktischen Faktoren ab.

Anwendung

Überlegen Sie sich zunächst, welche Art von Teilen Sie bearbeiten möchten.

Brückenfräsmaschinen werden häufig für Formen, Maschinengestelle und Strukturbauteile eingesetzt, wo hohe Steifigkeit und stabiles Schneiden erforderlich sind.

Portalfräsmaschinen eignen sich besser für sehr große Bauteile, wie zum Beispiel Luft- und Raumfahrtstrukturen, Windkraftanlagenteile und schwere Maschinenrahmen.

Werkstückgröße und Gewicht

Die Größe und das Gewicht Ihres Werkstücks gehören zu den wichtigsten Faktoren.

Sind die Teile groß, aber noch handlich zu bewegen, kann eine Brückenfräsmaschine sie effizient bearbeiten.

Sind die Teile jedoch extrem groß oder sehr schwer, ist eine Portalfräsmaschine möglicherweise die bessere Option, da das Werkstück während der Bearbeitung fixiert bleiben kann.

Maschinenkonfiguration

Unterschiedliche Projekte erfordern möglicherweise unterschiedliche Maschinenkapazitäten.

Manche Anwendungen erfordern beispielsweise die Mehrachsenbearbeitung, hohe Spindeldrehzahlen oder größere Werkzeugmagazine. Die Überprüfung der Maschinenkonfiguration trägt dazu bei, dass die Ausrüstung Ihren Produktionsanforderungen entspricht.

Preis und Budget

Die Investition in Maschinen ist ein weiterer wichtiger Aspekt.

Brückenfräsmaschinen zeichnen sich in der Regel durch geringere Anschaffungskosten aus, während Portalfräsmaschinen aufgrund ihrer größeren Bauweise und Bearbeitungskapazität teurer sein können. Die Wahl einer Maschine, die sowohl Ihren Produktionsanforderungen als auch Ihrem Budget entspricht, ist entscheidend.

Langfristiger Betrieb und Instandhaltung

Es ist außerdem wichtig, die langfristigen Betriebskosten zu berücksichtigen. Dazu gehören Wartung, Energieverbrauch und die Gesamtlebensdauer der Maschine.

Die Auswahl der richtigen Maschine kann die Produktivität steigern und Ausfallzeiten reduzieren, wodurch Ihre Fabrik im Laufe der Zeit eine bessere Kapitalrendite (ROI) erzielt.

Häufig gestellte Fragen

Ist eine Brückenfräsmaschine dasselbe wie eine Portalfräsmaschine?

Nicht ganz. Beide Maschinen verwenden zwar eine Doppelständerkonstruktion und sind für die Bearbeitung großer Werkstücke ausgelegt, ihre Bewegungssysteme unterscheiden sich jedoch. Eine Brückenfräsmaschine verwendet typischerweise einen beweglichen Tisch, während eine Portalfräsmaschine häufig einen beweglichen Portalrahmen nutzt, der über das Werkstück fährt.

Welche Maschine eignet sich besser für die Bearbeitung sehr großer Teile?

Für extrem große oder schwere Werkstücke ist eine Portalfräsmaschine in der Regel die bessere Wahl. Da das Werkstück auf dem Tisch fixiert bleibt, kann die Maschine übergroße Bauteile leichter bearbeiten, ohne dass diese während der Bearbeitung bewegt werden müssen.

Sind Brückenfräsmaschinen für die Schwerzerspanung geeignet?

Ja. Brückenfräsmaschinen sind bekannt für ihre hohe Steifigkeit und stabile Schnittleistung, wodurch sie sich für schwere Fräsarbeiten eignen, insbesondere in Branchen wie dem Formenbau und der allgemeinen Maschinenbauproduktion.

Sind Portalfräsmaschinen teurer als Brückenfräsmaschinen?

Portalfräsmaschinen sind in den meisten Fällen teurer, da sie typischerweise größere Strukturen, längere Verfahrwege und höhere Installationsanforderungen aufweisen. Sie bieten jedoch auch eine größere Bearbeitungskapazität.

In welchen Branchen werden üblicherweise Brückenfräsmaschinen und Portalfräsmaschinen eingesetzt?

Brückenfräsmaschinen werden häufig im Formenbau, in der Automobilindustrie und in der Maschinenbauproduktion eingesetzt.

Portalfräsmaschinen werden häufig in Branchen eingesetzt, die die Bearbeitung sehr großer Bauteile erfordern, wie beispielsweise in der Luft- und Raumfahrt, im Schiffbau, in der Windenergie und im Schwermaschinenbau.

Abschluss

Sowohl Brückenfräsmaschinen als auch Portalfräsmaschinen sind leistungsstarke Lösungen für die Bearbeitung großer und schwerer Werkstücke. Obwohl sie in Struktur und Leistungsfähigkeit einige Gemeinsamkeiten aufweisen, eignen sich die verschiedenen Maschinen aufgrund ihrer Unterschiede in Konstruktion, Bearbeitungskapazität und Installationsanforderungen jeweils besser für spezifische Anwendungen.

Im Allgemeinen eignen sich Brückenfräsmaschinen ideal für große Teile, die dennoch eine hohe Steifigkeit und eine stabile Schnittleistung erfordern, während Portalfräsmaschinen besser für sehr große oder überdimensionierte Bauteile geeignet sind, bei denen das Werkstück während der Bearbeitung fixiert bleiben muss.

Es gibt keine absolut „beste“ Maschine – die richtige Wahl hängt von der Werkstückgröße, den Bearbeitungsanforderungen und der Produktionsumgebung ab.

Wenn Sie sich nicht sicher sind, welche Lösung zu Ihrem Projekt passt, kann Ihnen die Zusammenarbeit mit einem erfahrenen CNC-Maschinenhersteller dabei helfen, die am besten geeignete Ausrüstung für Ihre Produktionsanforderungen auszuwählen.
