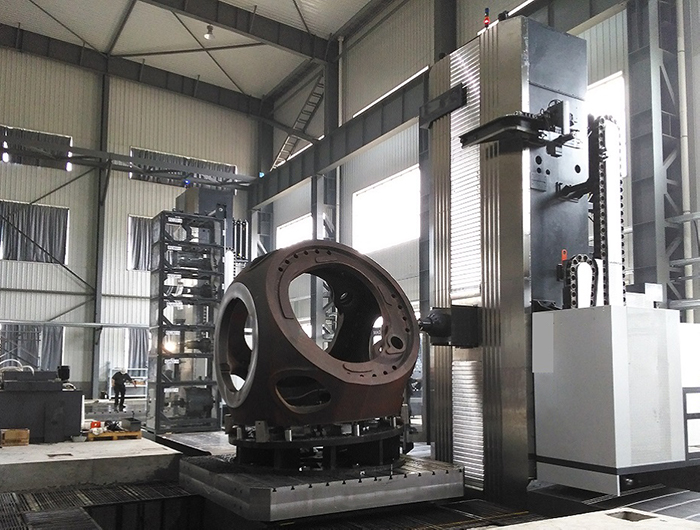

Naben von Windkraftanlagen sind große, schwere Bauteile mit mehreren Montageflächen, großen Bohrungen und komplexen Lochmustern. Für deren Bearbeitung wird eine CNC-Maschine benötigt, die die Größe und das Gewicht des Werkstücks bewältigen kann und dabei Stabilität und Genauigkeit während des gesamten Prozesses gewährleistet.
Bei der Auswahl einer CNC-Maschine für die Bearbeitung von Windkraftanlagennaben sollten Sie nicht nur auf Tischgröße und Spindeldrehzahl achten. Die Maschine muss auf die Abmessungen, das Gewicht, die Bearbeitungsflächen, den Bohrungsdurchmesser, die Lochmuster, die Schnittanforderungen und die Anzahl der Aufspannungen der Nabe abgestimmt sein. Dieser Leitfaden erläutert die wichtigsten Faktoren, die Sie vor der Maschinenauswahl prüfen sollten.

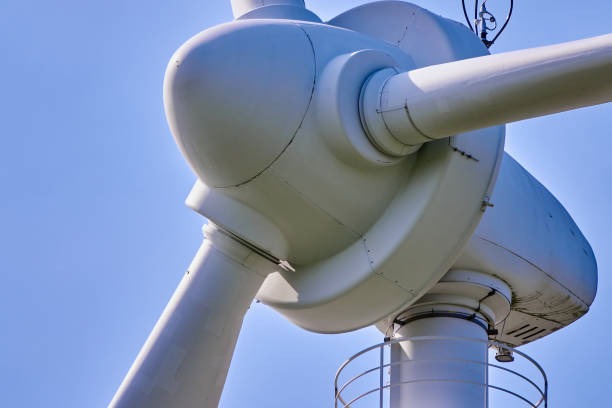

Die Nabe einer Windkraftanlage ist das zentrale Bauteil, das die Turbinenschaufeln mit der Hauptwelle verbindet. Sie überträgt die Drehkraft der Schaufeln auf den Antriebsstrang und trägt die im Betrieb entstehenden Lasten.
Bei der Bearbeitung kann man sich die Nabe als großes, schweres Bauteil mit mehreren Flächen vorstellen. Zu ihren wichtigsten Merkmalen gehören typischerweise Schaufelbefestigungsflächen, große Bohrungen, Schraubenlöcher und andere Positionierungsflächen, die eine genaue Ausrichtung erfordern. Diese Merkmale beeinflussen direkt die benötigte CNC-Maschinenkonfiguration.
Die Nabe verbindet die Schaufeln mit der Hauptwelle der Turbine und überträgt die von den rotierenden Schaufeln erzeugten Kräfte. Da sie erhebliche Lasten trägt, müssen ihre Montage- und Auflageflächen präzise bearbeitet sein.
Aufgrund der Größe, des Gewichts und der zahlreichen Bearbeitungsflächen der Nabe ist die Maschinenauswahl entscheidend. Sie benötigen ausreichend Tischkapazität, Verfahrweg, Steifigkeit und Bearbeitungsleistung, um die erforderlichen Bearbeitungsvorgänge ohne unnötige Rüstvorgänge durchführen zu können.
Die Bearbeitung von Naben von Windkraftanlagen umfasst mehrere Faktoren, die sich direkt auf die Auswahl Ihrer CNC-Maschine auswirken.
Die Auswahl der CNC-Maschine sollte sich nach Nabengröße, Gewicht, Geometrie, Bearbeitungsvorgängen und erforderlicher Genauigkeit richten, anstatt sich auf eine einzelne Maschinenspezifikation zu konzentrieren.
Sie können verschiedene verwenden CNC-Maschinenkonfigurationen Für die Bearbeitung von Windkraftanlagennaben. Ihre Wahl sollte von der Nabengröße, dem Gewicht, den Bearbeitungsflächen, der Geometrie der Merkmale und der Anzahl der Aufspannungen abhängen.
CNC-Maschinentyp | Geeignet für | Wichtige Überlegungen |
VMC | Kleine bis mittelgroße Naben und hauptsächlich vertikale Bearbeitungsvorgänge | Prüfen Sie die Tischgröße, die Tragfähigkeit, den Verfahrweg in X-, Y- und Z-Richtung sowie das Spindeldrehmoment. |

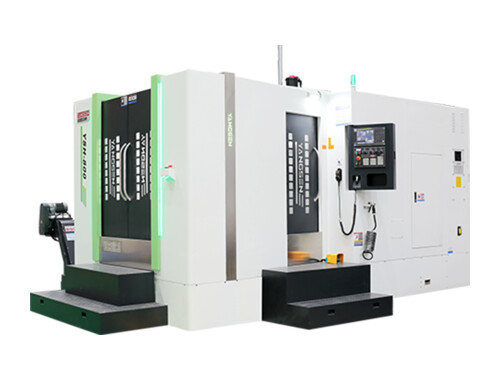

HMC | Naben, die eine Bearbeitung an mehreren Seiten erfordern | Nützlich, wenn Sie einen besseren Zugang zu mehreren Flächen und weniger Rüstvorgänge benötigen. Überprüfen Sie die Rundlaufgenauigkeit, die Palettengröße und das Spindeldrehmoment. |

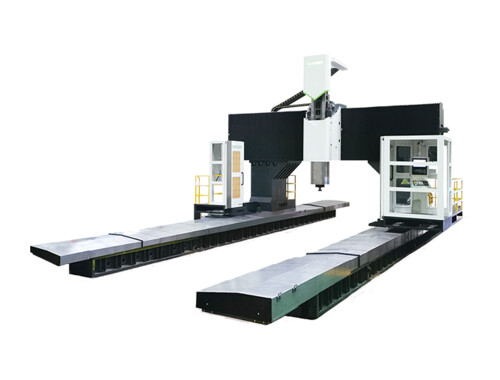

Portalbearbeitungszentrum | Große und schwere Naben | Prüfen Sie die Abmessungen des Tisches, das maximale Werkstückgewicht, den Portalraum, den Verfahrweg, die Steifigkeit und die Spindelleistung. |
5-Achs-Bearbeitungszentrum | Naben mit komplexen Oberflächen, abgewinkelten Merkmalen oder mehreren Bearbeitungsrichtungen | Nützlich, wenn Sie mehrere Funktionen mit weniger Rüstvorgängen realisieren möchten. Prüfen Sie die Kapazität, Genauigkeit und den Arbeitsbereich der Drehachse. |
Die von Ihnen gewählte Maschine sollte zu den tatsächlichen Abmessungen der Nabe und dem Bearbeitungsprozess passen, nicht einfach die größte verfügbare Maschine sein.
Bei der Auswahl einer CNC-Maschine für die Bearbeitung von Windkraftanlagennaben sollten Sie nicht nur die Maschinengröße berücksichtigen. Prüfen Sie anhand Ihrer tatsächlichen Nabenabmessungen, Bearbeitungsvorgänge und Produktionsanforderungen die folgenden acht Faktoren.
Prüfen Sie zunächst den maximalen Durchmesser, die Höhe und die Gesamtabmessungen der Nabe. Ihre Maschine benötigt ausreichend Arbeitsraum für die Nabe, die Vorrichtung, die Schneidwerkzeuge und die Werkzeugbewegung, ohne den Zugang zum Bearbeitungsbereich einzuschränken.

Prüfen Sie das Gesamtgewicht von Nabe und Vorrichtung. Stellen Sie sicher, dass die Tragfähigkeit des Tisches für die gesamte Konstruktion ausreicht und einen ausreichenden Sicherheitsspielraum für eine stabile Bearbeitung bietet.
Vergleichen Sie die Abmessungen der Nabe mit dem Verfahrweg der Maschine in X-, Y- und Z-Richtung. Der Verfahrweg muss ausreichend sein, um alle erforderlichen Bearbeitungsbereiche zu erreichen, ohne Werkzeug oder Werkstück in eine ungeeignete Position zu zwingen.
Die Naben von Windkraftanlagen erfordern oft aufwendiges Schruppen und Ausbohren mit großem Durchmesser. Prüfen Sie Spindelleistung und Drehmoment, insbesondere bei den Schnittgeschwindigkeiten, die Sie tatsächlich verwenden möchten. Die maximale Drehzahl allein gibt keine Auskunft darüber, ob die Spindel geeignet ist.
Wenn Sie mehrere Flächen oder Lochmuster bearbeiten müssen, sollten Sie die Drehachse sorgfältig auswählen. Prüfen Sie ihre Tragfähigkeit, Indexiergenauigkeit und Wiederholgenauigkeit, um sicherzustellen, dass sie die Nabe tragen und die erforderliche Position beibehalten kann.
Große Naben und intensive Zerspanungsvorgänge können hohe Schnittkräfte erzeugen. Eine steife Maschine hilft Ihnen, Vibrationen zu kontrollieren und stabile Schnittbedingungen beim Schruppen, Bohren und Fräsen aufrechtzuerhalten.
Große Naben können lange Schnittzyklen und einen erheblichen Materialabtrag erfordern. Überprüfen Sie daher die Kühlmittelzufuhr, die Späneförderung und die Späneabfuhr der Maschine, um Späneansammlungen um das Werkstück und im Bearbeitungsbereich zu vermeiden.
Überlegen Sie, wie oft Sie die Nabe neu positionieren müssen. Wenn Sie mehr Arbeitsgänge mit weniger Aufspannungen durchführen können, reduzieren Sie die Rüstzeiten und minimieren Positionierungsfehler, die beim Bewegen des Werkstücks auftreten können.
Die Auswahl der CNC-Maschine sollte sich nach den tatsächlichen Anforderungen der Nabe richten und nicht einfach nach der größten verfügbaren Maschine. Beginnen Sie mit der Nabengröße und dem Gewicht und berücksichtigen Sie anschließend die Bearbeitungsflächen, die Geometrie der Merkmale, die erforderliche Genauigkeit und die Anzahl der Aufspannungen.
Anforderungen an die Nabe einer Windkraftanlage | Zu berücksichtigende CNC-Maschine | Warum |
Kleiner oder mittlerer Hub mit überwiegend vertikalen Abläufen | VMC | Geeignet zum Bohren, Fräsen und Ausdrehen, wenn die meisten Merkmale von einer Hauptrichtung aus zugänglich sind. |
Mehrere Bearbeitungsflächen und häufiges Indexieren | HMC | Ermöglicht einen besseren Zugang zu verschiedenen Flächen und kann das Umpositionieren des Werkstücks reduzieren. |
Großer und schwerer Nabenkopf | Portalbearbeitungszentrum | Bietet einen größeren Arbeitsbereich, eine höhere Tischkapazität und die für die Bearbeitung schwerer Werkstücke erforderliche Steifigkeit. |
Komplexe Winkel oder schwer zugängliche Merkmale | 5-Achs-Bearbeitungszentrum | Ermöglicht es Ihnen, mit weniger Aufwand mehrere Oberflächen und Funktionen zu erreichen. |
Große Nabe mit starker Schrupp- und Bohrbearbeitung | Schwerlast-HMC oder Portal | Für hohe Schnittkräfte benötigen Sie ein ausreichendes Spindeldrehmoment, Steifigkeit, Verfahrweg und Tragfähigkeit. |
Hub, der eine hohe Positionsgenauigkeit zwischen mehreren Merkmalen erfordert | HMC, Portal- oder 5-Achsen-Bearbeitung | Die richtige Konfiguration kann Neupositionierungen reduzieren und dazu beitragen, die Genauigkeit zwischen den einzelnen Elementen aufrechtzuerhalten. |
Wenn zwei Maschinentypen Ihre Anforderungen erfüllen, vergleichen Sie die Anzahl der Aufspannungen, die Bearbeitungszeit, den Vorrichtungsbedarf und die gesamten Prozesskosten. Sie benötigen nicht unbedingt mehr Achsen oder eine größere Maschine, wenn Ihre Nabe mit einer einfacheren Konfiguration effizient bearbeitet werden kann.
Bevor Sie eine CNC-Maschine für die Bearbeitung von Windkraftanlagennaben kaufen, vergleichen Sie die Spezifikationen, die Ihr Werkstück und den Bearbeitungsprozess direkt beeinflussen. Konzentrieren Sie sich nicht nur auf die Spindeldrehzahl oder die Maschinengröße.
Spezifikation | Was Sie überprüfen sollten |
X/Y/Z-Verschiebung | Stellen Sie sicher, dass der verfügbare Verfahrweg die Nabe und alle erforderlichen Bearbeitungspositionen abdeckt. |
Tischgröße | Prüfen Sie, ob Nabe und Halterung mit ausreichendem Arbeitsspielraum zusammenpassen. |
Tischbelastbarkeit | Vergewissern Sie sich, dass die Maschine die Nabe, die Vorrichtung und die übrigen Aufbaukomponenten sicher tragen kann. |
Spindelleistung | Prüfen Sie, ob die Spindel Ihre Anforderungen an Schruppen, Fräsen und Bohren erfüllen kann. |
Spindeldrehmoment | Wichtig für schwere Schneid- und Großbohrarbeiten. |
Spindelkonus | Passen Sie die Kegelform und das Werkzeugsystem an die Schneidwerkzeuge an, die Sie verwenden möchten. |
Drehtisch | Prüfen Sie bei Bedarf an Rotationsbearbeitung Durchmesser, Tragfähigkeit, Indexiergenauigkeit und Wiederholgenauigkeit. |
Positionsgenauigkeit | Stellen Sie sicher, dass die Maschine die erforderliche Positionierungstoleranz für kritische Nabenmerkmale einhalten kann. |
Wiederholbarkeit | Wichtig, wenn Sie bei mehreren Bearbeitungsvorgängen oder Teilen konsistente Ergebnisse benötigen. |
Werkzeugkapazität | Stellen Sie sicher, dass der automatische Werkzeugwechsler über genügend Werkzeugpositionen für Bohren, Fräsen, Ausdrehen und andere Bearbeitungsvorgänge verfügt. |
Kühlsystem | Prüfen Sie Kühlmittelfluss, -druck und -zufuhr bei langen Schneidzyklen und hohem Materialabtrag. |
Spanabfuhr | Prüfen Sie, ob die Späneförderanlage und die Maschinenkonstruktion das zu erwartende Spänevolumen bewältigen können. |
Sie sollten den Maschinenlieferanten auch bitten, diese Spezifikationen für die tatsächliche Konfiguration, die Sie kaufen möchten, zu bestätigen, insbesondere wenn die Maschine einen großen Drehtisch, einen verlängerten Verfahrweg oder andere Optionen beinhaltet, die ihre Arbeitskapazität beeinflussen können.

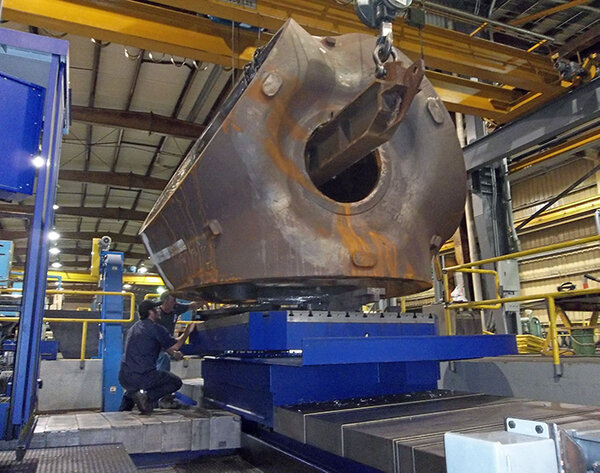

Die Rüstzeit kann einen erheblichen Teil des Bearbeitungszyklus ausmachen, wenn eine große und schwere Nabe mehrmals neu positioniert werden muss. Sie lässt sich reduzieren, indem man die richtige Maschinenkonfiguration wählt und den Bearbeitungsprozess so plant, dass weniger Rüstvorgänge erforderlich sind.
Wählen Sie eine Maschinenkonfiguration, die Ihnen den Zugriff auf mehrere Bearbeitungsflächen ermöglicht, ohne die Nabe unnötig bewegen zu müssen. HMC Eine 5-Achs-Maschine kann dann nützlich sein, wenn mehrere Merkmale aus verschiedenen Richtungen bearbeitet werden müssen.

A Drehtisch Sie können die Nabe in verschiedene Bearbeitungspositionen positionieren, ohne sie aus der Vorrichtung zu entfernen. Prüfen Sie vor der Auswahl die Tragfähigkeit, den Tischdurchmesser, die Positioniergenauigkeit und den verfügbaren Arbeitsbereich.
Versuchen Sie, zusammenhängende Bearbeitungsschritte in derselben Aufspannung durchzuführen. Durch die Kombination von Bohren, Fräsen und Ausdrehen kann die Anzahl der notwendigen Demontagen und Neupositionierungen der Nabe reduziert werden.
Jede Umpositionierung verlängert die Rüstzeit und erhöht das Risiko von Positionierungsfehlern. Planen Sie die Bearbeitungsreihenfolge so, dass Sie möglichst viele kritische Bearbeitungsschritte abschließen können, bevor Sie das Werkstück bewegen.
Ein Messsystem hilft Ihnen, die Werkstückposition zu überprüfen und kritische Merkmale vor der Bearbeitung zu lokalisieren. Dadurch reduzieren sich manuelle Messungen, und Sie können Einrichtungsfehler erkennen, bevor diese das Werkstück beeinträchtigen.
F: Welcher CNC-Maschinentyp eignet sich am besten für die Bearbeitung von Naben von Windkraftanlagen?
A: Es gibt keinen universellen Maschinentyp für jede Windturbinennabe. Die Wahl zwischen einem vertikalen Bearbeitungszentrum (VMC), einem horizontalen Bearbeitungszentrum (HMC), einem Portalbearbeitungszentrum oder einer 5-Achs-Maschine hängt von der Größe, dem Gewicht, der Geometrie, den Bearbeitungsflächen und den erforderlichen Aufspannungen der Nabe ab.
F: Ist ein HMC für große Windkraftanlagennaben besser geeignet als ein VMC?
A: Ein Horizontalbearbeitungszentrum (HMC) kann nützlich sein, wenn mehrere Seiten der Nabe bearbeitet werden müssen. Die horizontale Spindelkonfiguration ermöglicht einen besseren Zugang zu verschiedenen Flächen und reduziert Umpositionierungsaufwand. Allerdings sollten Sie den tatsächlichen Bearbeitungsprozess vergleichen und nicht allein aufgrund des Maschinentyps entscheiden.
F: Wann ist ein Portalbearbeitungszentrum für die Bearbeitung von Windkraftanlagennaben erforderlich?
A: Ein Portalbearbeitungszentrum ist eine praktikable Option, wenn die Nabe für ein konventionelles Bearbeitungszentrum zu groß oder zu schwer ist. Prüfen Sie die erforderliche Tischgröße, Tragfähigkeit, Portalfreiheit, Verfahrwege, Spindeldrehmoment und Maschinensteifigkeit.
F: Welche Spindelleistung wird für die Bearbeitung von Windkraftanlagennaben benötigt?
A: Die benötigte Spindelleistung hängt vom Material, den Schneidwerkzeugen, der Schnitttiefe, dem Vorschub und der Schruppstrategie ab. Anstatt eine Maschine nur anhand der Spindelleistung auszuwählen, sollten Sie die Schnittanforderungen für Ihre Nabe berechnen und sowohl Spindelleistung als auch Drehmoment prüfen.
F: Wie wichtig ist die Genauigkeit des Drehtisches bei der Bearbeitung von Windkraftanlagennaben?
A: Das ist wichtig, wenn Sie mit einer Rundtaktanlage mehrere Flächen oder Lochkreise bearbeiten. Sie sollten die Indexiergenauigkeit, die Wiederholgenauigkeit, die Tragfähigkeit und den Tischdurchmesser überprüfen, um sicherzustellen, dass die Rundtaktachse Ihren Bearbeitungsanforderungen entspricht.
F: Welche Informationen sollte ich bei der Auswahl einer CNC-Maschine für eine Windkraftanlagennabe angeben?
A: Geben Sie dem Lieferanten die Abmessungen, das Gewicht, das Material, Zeichnungen, kritische Toleranzen, Bohrungsgrößen, Lochmuster, erforderliche Bearbeitungsschritte, das Produktionsvolumen und die bevorzugten Werkzeuge der Nabe an. Dadurch erhält der Lieferant genügend Informationen, um eine geeignete Maschinenkonfiguration zu empfehlen, anstatt ein Angebot nur auf Basis der Werkstückgröße abzugeben.
Die Wahl einer CNC-Maschine für die Bearbeitung von Windkraftanlagennaben beginnt mit dem Werkstück, nicht mit der Maschine selbst. Sie müssen die Größe und das Gewicht der Nabe, die Bearbeitungsflächen, die Anforderungen an Bohrungen und Löcher, die Schnittbedingungen, die Genauigkeit und die Anzahl der Aufspannungen berücksichtigen.
Sobald Sie diese Anforderungen definiert haben, können Sie VMCs, HMCs, Portalbearbeitungszentren und 5-Achs-Maschinen anhand ihrer tatsächlichen Leistungsfähigkeit vergleichen.
