Modern Vertikale Bearbeitungszentren Vertikale Bearbeitungszentren (VMCs) benötigen oft mehr als nur eine leistungsstarke Spindel und präzise Schneidwerkzeuge, um eine effiziente Bearbeitung zu gewährleisten. Spindelkühlung und Späneförderer sind zwei wichtige Optionen, die die Bearbeitungsleistung verbessern und die Maschinenbedienung vereinfachen können, jedoch unterschiedlichen Zwecken dienen.

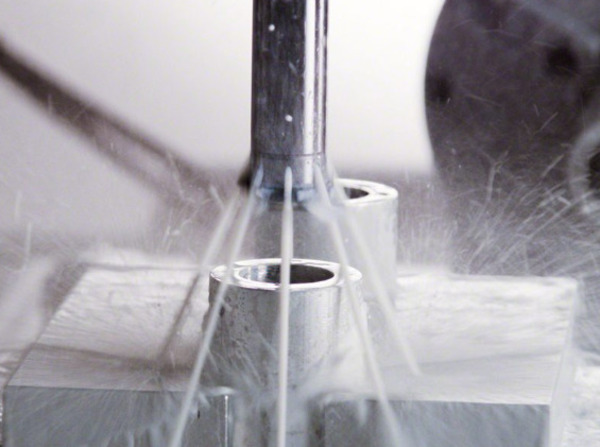

TSC leitet Kühlmittel durch die Spindel und das Schneidwerkzeug direkt in die Bearbeitungszone und trägt so zur Wärmeregulierung und verbesserten Späneabfuhr bei anspruchsvollen Bearbeitungsvorgängen bei. Ein Späneförderer entfernt die Späne automatisch aus dem Arbeitsbereich der Maschine und transportiert sie zu einer Sammelstelle.
Das Verständnis der Funktionsweise dieser Systeme und ihrer Einsatzgebiete kann Herstellern helfen, eine VMC-Konfiguration auszuwählen, die ihren Bearbeitungsanwendungen, ihrem Produktionsvolumen, den verwendeten Materialien und ihren langfristigen Wartungsanforderungen entspricht.
Die Spindeldurchführung (TSC) ist ein Kühlmittelzufuhrsystem, das Kühlschmierstoff durch die Maschinenspindel und, bei entsprechender Werkzeugaufnahme, direkt durch Kanäle im Schneidwerkzeug leitet. Anstatt sich ausschließlich auf Kühlmittel zu verlassen, das von externen Düsen versprüht wird, bringt TSC das Kühlmittel näher an die eigentliche Schneidstelle.
Dies ist besonders nützlich bei der Bearbeitung tiefer Bohrungen, Taschen oder komplexer Strukturen, wo die herkömmliche Kühlmittelzufuhr die Schnittzone möglicherweise nicht effektiv erreicht. Das Kühlmittel trägt zur Reduzierung der beim Schneiden entstehenden Wärme bei und unterstützt gleichzeitig den Späneabtransport aus Bohrungen und engen Bearbeitungsbereichen.
TSC wird häufig für VMC-Anwendungen in Betracht gezogen, die anspruchsvolle Bohr-, Gewindeschneid-, Hochgeschwindigkeitsbearbeitungs- oder Produktionsumgebungen umfassen, in denen eine gleichmäßige Kühlmittelzufuhr wichtig ist.
TSC-Systeme können je nach Kühlmitteldruck, Maschinenkonfiguration und Bearbeitungsanwendung variieren. Zu den gängigen Aspekten gehören:
Die geeignete TSC-Konfiguration hängt von den Schneidwerkzeugen, dem Werkstückmaterial, der Bearbeitungstiefe, der Spindelanordnung und dem erforderlichen Kühlmittelstrom ab.
Ein typisches TSC-System besteht aus mehreren Komponenten, die zusammenarbeiten, um gefiltertes Kühlmittel vom Tank zum Schneidwerkzeug zu befördern.
Zu den Hauptkomponenten gehören im Allgemeinen:
Die genaue Konfiguration kann je nach VMC-Modell und Hersteller variieren. Daher sollte TSC entsprechend der Maschine ausgewählt werden. Spindelkonstruktion und das verwendete Werkzeugsystem.
TSC ist dann von Vorteil, wenn externes Kühlmittel den Schneidbereich nicht effektiv erreichen kann. Sein Hauptzweck besteht nicht einfach darin, mehr Kühlmittel zuzuführen, sondern es dort einzusetzen, wo es die größte Wirkung erzielen kann.
Ein VMC kann von TSC profitieren, wenn:
Für die Hersteller sollte die Entscheidung auf den tatsächlichen Bearbeitungsanforderungen basieren und nicht darauf, TSC als notwendiges Merkmal für jede VMC zu betrachten.
Vorteile | Nachteile |
Leitet Kühlmittel näher an die Schneidzone | Höhere anfängliche Maschinenkosten |
Hilft bei der Späneabfuhr in tiefen Bohrlöchern | Erfordert kompatible Werkzeuge |
Kann das Wärmemanagement verbessern | Pumpen- und Filtersysteme benötigen Wartung |
Geeignet für anspruchsvolle Produktionsanwendungen | Die Sauberkeit des Kühlmittels wird immer wichtiger |
Kann gleichbleibende Bearbeitungsbedingungen unterstützen | Bei einfachen, wenig anspruchsvollen Vorgängen ist dies möglicherweise nicht erforderlich. |
TSC kann in der richtigen Anwendung erhebliche Vorteile bieten, bringt aber auch zusätzlichen Aufwand an Ausrüstung, Kosten und Wartung mit sich. Daher sollten Hersteller die Art der von ihnen durchgeführten Bearbeitung analysieren, bevor sie das System spezifizieren.

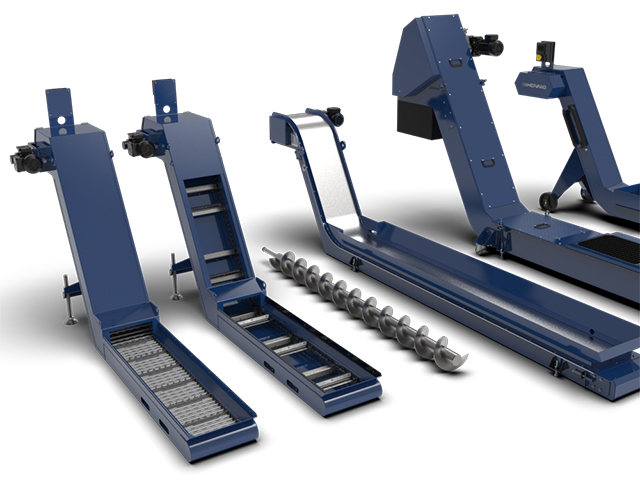

Ein Späneförderer ist ein automatisiertes System, das beim CNC-Bearbeiten entstehende Späne auffängt und abführt. In einer Bearbeitungsmaschine können Zerspanungsvorgänge große Mengen an Metallspänen erzeugen, insbesondere bei der Serienfertigung, der Bearbeitung schwerer Werkstoffe und der Bearbeitung von Materialien wie Stahl, Gusseisen und Aluminium. Verbleiben diese Späne in der Maschine, können sie das Werkstück, die Schneidwerkzeuge, den Kühlmittelkreislauf und den Maschinenbetrieb beeinträchtigen.
Ein Späneförderer transportiert Späne vom Bearbeitungsbereich in einen externen Auffangbehälter. Dadurch reduziert sich der Reinigungsaufwand für die Maschine nach häufigen Bearbeitungszyklen. Für Anwender von Bearbeitungszentren kann ein Späneförderer daher ein wichtiger Bestandteil eines effizienten Spänemanagements sein, insbesondere bei Bearbeitungen mit kontinuierlicher oder hoher Späneproduktion.

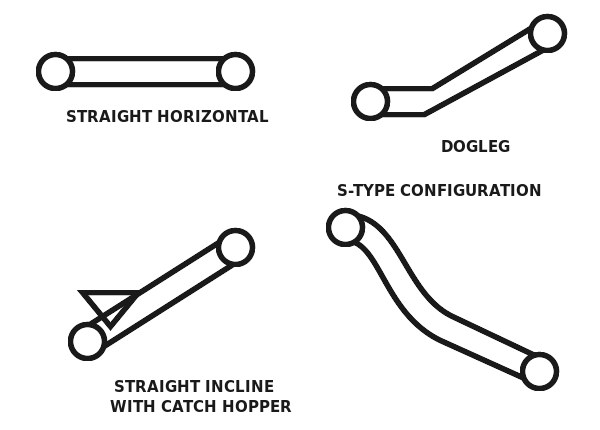

Für Bearbeitungsmaschinen sind verschiedene Späneförderer-Designs erhältlich, und jeder Typ eignet sich für unterschiedliche Spänecharakteristika und Bearbeitungsanwendungen.
Die Wahl des optimalen Förderbandtyps hängt vom Werkstückmaterial, der Spanform, dem Spanvolumen, dem Kühlmittelverbrauch und dem verfügbaren Maschinenraum ab.
Obwohl die Bauformen variieren, besteht ein typischer Späneförderer aus mehreren grundlegenden Komponenten, die zusammenarbeiten, um die Späne vom Bearbeitungsbereich wegzubefördern. Zu den Hauptkomponenten gehören im Allgemeinen:
Das Förderband ist normalerweise in die Bearbeitungsmaschine integriert, sodass Späne entfernt werden können, ohne dass der Bediener die Bearbeitung häufig für eine manuelle Reinigung unterbrechen muss.
Ein Späneförderer erweist sich als besonders nützlich, wenn eine Bearbeitungsmaschine mehr Späne produziert, als ein Bediener manuell bequem entfernen kann. Diese Entscheidung ist insbesondere in Produktionsumgebungen relevant, in denen die Maschine über längere Zeiträume läuft.
Ein VMC kann von einem Späneförderer profitieren, wenn:
Bei der Bearbeitung kleiner Stückzahlen oder Anwendungen, bei denen nur geringe Mengen an Spänen entstehen, kann eine manuelle oder einfachere Spanabfuhr ausreichend sein.
Vorteile | Nachteile |
Entfernt automatisch Chips aus dem VMC | Erhöht die anfänglichen Maschinenkosten |
Reduziert den Bedarf an manueller Reinigung | Erfordert zusätzlichen Wartungsaufwand |
Nützlich für die Bearbeitung großer Stückzahlen | Benötigt zusätzliche Maschinen- oder Bodenfläche |
Hilft dabei, einen saubereren Bearbeitungsbereich zu erhalten | Bewegliche Bauteile können mit der Zeit verschleißen. |
Kann längere unbeaufsichtigte Produktionszyklen unterstützen | Die Förderbandart muss zum Spänematerial und zur Späneform passen. |
Ein Späneförderer kann die Produktivität und die Maschinensauberkeit verbessern, ist aber nicht für jede Bearbeitungsmaschine zwingend erforderlich. Die richtige Wahl hängt von Spänemenge, Material, Bearbeitungsverfahren, Produktionsplan und dem gewünschten Automatisierungsgrad ab.
Die Kühlung durch die Spindel und die Späneförderer können beide die Leistung verbessern. VMC-BetriebSie adressieren jedoch unterschiedliche Herausforderungen bei der Zerspanung. TSC konzentriert sich hauptsächlich auf die Kühlmittelzufuhr, das Wärmemanagement und die Späneabfuhr um das Schneidwerkzeug herum, während ein Späneförderer die angesammelten Späne aus der Maschine entfernt.
Das Verständnis dieser Unterschiede erleichtert die Entscheidung, ob ein VMC das eine, das andere oder beide Systeme benötigt.
Die beiden Systeme weisen deutlich unterschiedliche Konstruktionen auf, da sie unterschiedliche Funktionen erfüllen.

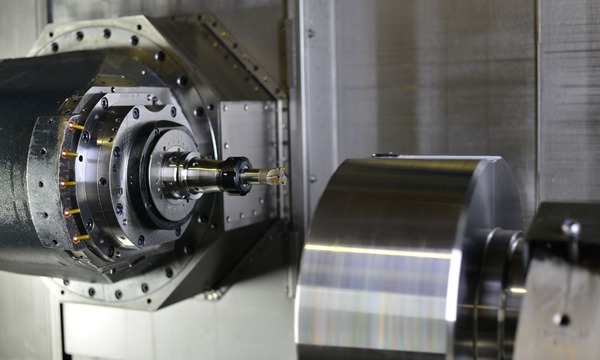

Ein TSC-System ist in das Kühlmittel- und Spindelsystem integriert. Es umfasst üblicherweise eine Kühlmittelpumpe, ein Filtersystem, Kühlmittelleitungen, eine Drehdurchführung und einen Spindelkanal, der es dem Kühlmittel ermöglicht, kompatible Schneidwerkzeuge zu erreichen.
Ein Späneförderer ist in erster Linie ein mechanisches Spänefördersystem. Je nach Bauart kann er ein Gelenkband, einen Abstreifer, einen Magnetmechanismus oder eine Schnecke verwenden, um die Späne aus dem Bearbeitungsbereich abzutransportieren.
Daher ist TSC eng mit der Spindel, dem Werkzeug und dem Kühlsystem verbunden, während ein Späneförderer hauptsächlich mit der Maschineneinhausung, dem Spänesammelbereich und dem Abfallentsorgungssystem verbunden ist.
Der wichtigste Unterschied besteht darin, wofür jedes System konzipiert wurde.
Faktor | Kühlmittelzufuhr durch die Spindel | Späneförderer |
Hauptzweck | Leitet Kühlmittel durch die Spindel/das Werkzeug | Entfernt Späne aus der Maschine |
Schwerpunkt | Kühlung, Schmierung und Späneabfuhr | Sammlung und Transport von Spänen |
Funktioniert direkt mit | Spindel, Kühlsystem und Werkzeuge | Maschinengehäuse und Späneauffangsystem |
Besonders nützlich für | Tiefe Löcher, anspruchsvolle Schneidarbeiten, schwieriger Kühlmittelzugang | Hohe Chipmengen und verlängerte Produktion |
Betreibernutzen | Hilft dabei, die Schnittbedingungen aufrechtzuerhalten | Verringert die manuelle Spanabnahme |
Diese Systeme sind daher keine direkten Alternativen. Eine Bearbeitungsmaschine kann je nach Bearbeitungsanwendung einen Späneförderer ohne Späneförderer, einen Späneförderer ohne Späneförderer oder beides verwenden.
Die Kompatibilität ist ein wichtiger Faktor, bevor eines der Systeme an ein Bearbeitungszentrum (VMC) angeschlossen wird. Bei TSC muss die Maschinenspindel die erforderliche Kühlmittelzufuhr unterstützen, und die Werkzeuge müssen über interne Kühlmittelkanäle verfügen, wenn Kühlmittel durch sie hindurchfließen soll. Kühlmittelpumpe, Filtersystem, Druck und Maschinensteuerung müssen ebenfalls auf die vorgesehene Anwendung abgestimmt sein.
Bei Späneförderern hängt die Kompatibilität von der physikalischen Konstruktion der Bearbeitungsmaschine, der Anordnung des Späneauslasses, dem verfügbaren Platz und der Art der beim Bearbeiten entstehenden Späne ab.
Die Hersteller sollten daher die Maschinenkonfiguration überprüfen, bevor sie sich für eines der beiden Systeme entscheiden, anstatt anzunehmen, dass jedes Zubehörteil zu jeder VMC passt.
Die Kosten für TSC und Späneförderer variieren je nach Spezifikationen, Kapazität, Druckanforderungen, Konstruktion und Integration in die Maschine. TSC können die Maschinenkosten erhöhen, da sie unter Umständen eine separate Hochdruckpumpe, Filter, Drehdurchführungen, Rohrleitungen und kompatible Spindel-/Werkzeuganordnungen erfordern.
Ein Späneförderer verursacht zusätzliche Kosten durch seinen Fördermechanismus, den Antriebsmotor, das Steuerungssystem und die Integration in das Späne- und Kühlmittelsammelsystem der Maschine.
Anstatt nur den Preis zu vergleichen, sollten Hersteller das Bearbeitungsproblem berücksichtigen, das jedes System löst. Zusätzliche Funktionen können dann von Vorteil sein, wenn sie Ausfallzeiten, manuelle Reinigung, Werkzeugprobleme oder Produktionsunterbrechungen reduzieren.

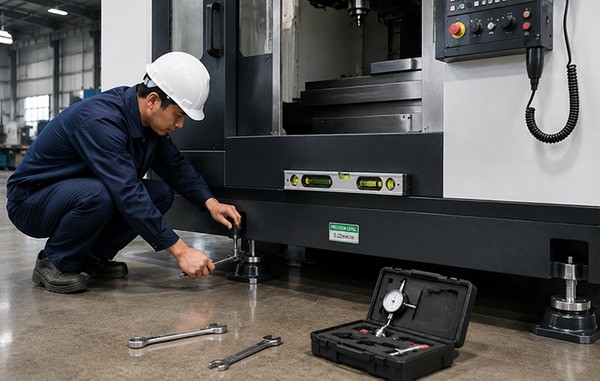

Die Installation des TSC ist eng mit der Spindel und dem Kühlmittelkreislauf der Bearbeitungsmaschine verbunden. Da das Kühlmittel durch die Spindel fließen muss, müssen Installation und Integration exakt auf die Spindelkonfiguration der Maschine abgestimmt sein.
Ein Späneförderer wird üblicherweise um den Späneauswurfbereich der Maschine herum installiert und erfordert einen ausreichenden physischen Freiraum sowie elektrische/Steuerungsanschlüsse.
Beide Systeme lassen sich daher leichter in die ursprüngliche VMC-Konfiguration integrieren. Eine Nachrüstung ist in manchen Fällen möglich, die Machbarkeit hängt jedoch von der Maschinenkonstruktion und dem verfügbaren Platz ab.
Die Wartungsanforderungen sind ebenfalls anders. TSC erfordert besondere Aufmerksamkeit hinsichtlich der Kühlmittelreinheit, der Filter, Pumpen, Dichtungen und anderer Komponenten der Kühlmittelzufuhr. Verunreinigtes Kühlmittel oder verstopfte Filter können die Systemleistung beeinträchtigen.
Späneförderer erfordern die regelmäßige Überprüfung des Fördermechanismus, der Antriebskomponenten, der Lager bzw. beweglichen Teile sowie der Spänesammelbereiche. Der Förderer sollte außerdem regelmäßig auf übermäßigen Verschleiß oder Verstopfungen kontrolliert werden.
In beiden Fällen kann eine regelmäßige Wartung dazu beitragen, vermeidbare Ausfallzeiten zu verhindern und einen gleichmäßigen Maschinenbetrieb aufrechtzuerhalten.
Es gibt keine allgemeingültigen Anforderungen an jede VMC (Vehicle Manufacturing Center). Die geeignete Konfiguration hängt davon ab, was die Maschine produzieren soll, wie häufig sie läuft und um welche Art von Maschine es sich handelt. Bearbeitungsprozesse Es funktioniert.
Beginnen Sie mit der Untersuchung der tatsächlichen Bearbeitungsvorgänge. Wenn die Bearbeitungsmaschine häufig Tieflochbohrungen, Gewindeschneiden, Hochgeschwindigkeitsschnitte oder Bearbeitungsvorgänge durchführt, bei denen externes Kühlmittel die Schnittzone nicht effektiv erreichen kann, kann TSC sinnvoll sein.
Wenn die Maschine beim Fräsen große Mengen an Spänen erzeugt und lange Produktionszyklen durchläuft, kann ein Späneförderer vorteilhafter sein. In anspruchsvollen Produktionsumgebungen bietet die Kombination beider Systeme Vorteile: Das TSC-System unterstützt die Steuerung der Kühlmittelzufuhr und der Schnittbedingungen, während der Späneförderer die anfallenden Späne abführt.
Das Werkstückmaterial beeinflusst sowohl den Kühlmittelbedarf als auch die Spanabfuhr. Werkstoffe, die beim Zerspanen erhebliche Wärme erzeugen, profitieren von einer effizienten Kühlmittelzufuhr. Bei Werkstoffen, die große Spanmengen produzieren, kann eine automatisierte Spanabfuhr erforderlich sein.
Beispielsweise kann eine Bearbeitungsmaschine, die für die Zerspanung großer Materialmengen eingesetzt wird, eine effektivere Spanabfuhr erfordern als eine Maschine, die nur gelegentlich leichte Bearbeitungen durchführt.
Das Produktionsvolumen ist ein weiterer wichtiger Faktor. Bei geringen Stückzahlen oder gelegentlicher Bearbeitung kann die manuelle Späneabfuhr und die Verwendung herkömmlicher Kühlmittelzufuhr ausreichend sein.
Bei der kontinuierlichen oder großvolumigen Produktion gewinnt die Automatisierung jedoch an Bedeutung. TSC gewährleistet eine gleichmäßige Kühlmittelzufuhr auch in anspruchsvollen Zyklen, während ein Späneförderer den Bedarf an häufiger manueller Reinigung reduziert.
Vor der Auswahl einer der beiden Optionen sollten Hersteller die laufende Wartung berücksichtigen. TSC erfordert ein ordnungsgemäßes Kühlmittelmanagement, Filtration und die Inspektion der Pumpen- und Förderkomponenten. Späneförderer erfordern die Reinigung und Inspektion der beweglichen Teile.
Ziel sollte es sein, ein System auszuwählen, das das Wartungsteam während der gesamten Lebensdauer der Maschine ordnungsgemäß bedienen und warten kann.
Das Budget sollte im Zusammenhang mit den erwarteten Produktionsvorteilen betrachtet werden. Ein TSC-System ist bei einfacher Bearbeitung, bei der herkömmliches Kühlmittel den Bearbeitungsbereich bereits effektiv erreicht, möglicherweise schwer zu rechtfertigen. Ebenso bietet ein Späneförderer unter Umständen keinen signifikanten Mehrwert, wenn die Maschine nur sehr wenige Späne erzeugt.
Bei Anwendungen mit hohem Produktionsvolumen können sich diese Zubehörteile jedoch über die gesamte Lebensdauer der Maschine hinweg lohnen, da ein geringerer manueller Eingriff, eine verbesserte Prozesskonsistenz und weniger Ausfallzeiten die Investition rechtfertigen.
Am besten vergleicht man die zusätzlichen Investitionen mit den spezifischen Produktivitäts- und Wartungsanforderungen des VMC, anstatt ein Zubehörteil nur nach dem Preis auszuwählen.
F: Was ist der Hauptunterschied zwischen einer Spindelkühlung und einem Späneförderer?
A: Die Spindelkühlung leitet Kühlmittel durch die Spindel und das Schneidwerkzeug in den Bearbeitungsbereich und unterstützt so die Kühlung und den Späneabtransport. Ein Späneförderer hingegen entfernt die Späne aus dem Arbeitsbereich der Bearbeitungsmaschine und transportiert sie zu einem Sammelpunkt. Beide Systeme erfüllen unterschiedliche Funktionen und können kombiniert eingesetzt werden.
F: Wann benötigt ein Bearbeitungszentrum eine Kühlung durch die Spindel?
A: Bei Bearbeitungsvorgängen wie Tieflochbohren, Gewindeschneiden, Hochgeschwindigkeitsbearbeitung oder anderen Operationen, bei denen das Kühlmittel die Schnittzone direkt erreichen muss, kann eine Spindelkühlanlage von Vorteil sein. Sie trägt außerdem zur Wärmeableitung und zum verbesserten Späneabtransport aus tiefen oder geschlossenen Schnittbereichen bei.
F: Wann ist ein Späneförderer für eine Bearbeitungsmaschine sinnvoll?
A: Ein Späneförderer ist besonders nützlich, wenn eine Bearbeitungsmaschine im Dauer- oder Serienbetrieb große Mengen an Spänen produziert. Er befördert die Späne automatisch aus der Maschine, wodurch der Bedarf an häufiger manueller Reinigung reduziert und ein ordentlicherer Arbeitsbereich gewährleistet wird.
F: Können Spindelkühlung und ein Späneförderer gleichzeitig verwendet werden?
A: Ja. Diese Systeme ergänzen sich, da sie unterschiedliche Bearbeitungsanforderungen erfüllen. Die Spindelkühlung führt Kühlmittel in den Bearbeitungsbereich, während der Späneförderer die Späne aus der Maschine abtransportiert. Der Einsatz beider Systeme kann bei anspruchsvollen Produktionsanwendungen sinnvoll sein.
F: Benötigen alle VMC-Maschinen einen Späneförderer und eine Spindelkühlung?
A: Nein. Die Anforderungen hängen von der Bearbeitungsanwendung ab. Eine Bearbeitungsmaschine für leichte Bearbeitungen oder kleine Serien benötigt diese Optionen möglicherweise nicht, während Maschinen für Tieflochbearbeitungen, hohe Spanproduktion oder kontinuierliche Fertigung davon profitieren können.
F: Welche Faktoren sollten vor der Auswahl dieser VMC-Optionen berücksichtigt werden?
A: Berücksichtigen Sie die Art der Bearbeitungsvorgänge, das Werkstückmaterial, das Spanvolumen, die Produktionsmenge, die Werkzeuganforderungen, die Maschinenkompatibilität, den Wartungsaufwand und das verfügbare Budget. Die Bewertung dieser Faktoren hilft zu bestimmen, ob eine Spindelkühlung, ein Späneförderer oder beides für ein bestimmtes Bearbeitungszentrum geeignet ist.
Die Wahl zwischen Spindelkühlung und Späneförderer hängt von der Anpassung der Maschinenkonfiguration an Ihre konkreten Bearbeitungsanforderungen ab. Spindelkühlung ist vorteilhaft für Bearbeitungsvorgänge, bei denen eine effektive Kühlmittelzufuhr und Späneabfuhr wichtig sind, während ein Späneförderer die Späneabfuhr bei kontinuierlicher oder Serienbearbeitung unterstützt. In manchen Anwendungen ermöglicht die Kombination beider Systeme eine optimale Bearbeitungskonfiguration.
Wenn Sie bereits über Ihre Teilezeichnungen, Materialinformationen, Werkzeuganforderungen und Produktionsdetails verfügen, können Sie diese verwenden, um die richtige VMC-Konfiguration auszuwählen.
Kontaktieren Sie CNC Yangsen, um Ihre Bearbeitungsanforderungen zu besprechen und eine geeignete CNC-Bearbeitungslösung für Ihre Produktionsbedürfnisse zu finden.
