Hohe Belastungen, lange Bearbeitungswege und komplexe Einrichtungsprozesse können Genauigkeit, Effizienz und Produktionskosten beeinträchtigen. Die Wahl der falschen Portalbearbeitungszentrum kann zu unzureichenden Reisen, mangelnder Schnittstabilität oder unnötigen Investitionen führen.
Aber woher wissen Sie, welche Maschine die richtige für Ihre Werkstücke ist? Sollten Sie sich auf die Tischkapazität, die Maschinensteifigkeit, die Spindelleistung oder die Portalstruktur konzentrieren?
Dieser Leitfaden führt Sie durch die wichtigsten Faktoren, die Sie bei der Auswahl eines Portalbearbeitungszentrums berücksichtigen sollten, und hilft Ihnen dabei, die Maschinenspezifikationen an Ihre tatsächlichen Bearbeitungsanforderungen anzupassen und kostspielige Kauffehler zu vermeiden.
Bevor Sie sich für ein Portalbearbeitungszentrum entscheiden, müssen Sie die Anforderungen Ihrer Werkstücke kennen. Teileabmessungen, Gewicht, Material und Bearbeitungsvorgänge beeinflussen direkt die benötigte Maschinengröße, -struktur und -leistung.
Beginnen Sie mit dem größten und schwersten Werkstück, das Sie bearbeiten möchten. Wählen Sie eine Maschine nicht nur anhand ihrer Verfahrwege in X-, Y- und Z-Richtung aus.
Folgende Faktoren sollten berücksichtigt werden:
Beispielsweise bedeutet ein 3000 mm langes Werkstück nicht automatisch, dass eine Maschine mit 3000 mm Verfahrweg in der X-Achse ausreicht. Werkzeugweg und Bearbeitungsspielraum müssen ebenfalls berücksichtigt werden.
Unterschiedliche Materialien und Schneidverfahren stellen unterschiedliche Anforderungen an Ihre Maschine.
Werkstückmaterial | Bearbeitungsanforderungen | Was Priorität haben sollte |
Gusseisen | Schweres Fräsen, Bohren, Bohren | Maschinensteifigkeit, Spindeldrehmoment, Schwingungsdämpfung |
Kohlenstoffstahl | Schruppen, Nutenschneiden, Tiefbohren | Schnittstabilität, Spindelleistung, Strukturfestigkeit |
Aluminiumlegierung | Hochgeschwindigkeitsfräsen, Endbearbeitung | Spindeldrehzahl, Vorschubgeschwindigkeit, Spanabfuhr |
Formstahl | Komplexe Oberflächen, Präzisionsbearbeitung | Thermische Stabilität, Genauigkeit, Spindelleistung |
Wenn Ihre Produktion sowohl grobes Schruppen als auch präzises Fertigen umfasst, wählen Sie eine Maschine, die unter hoher Belastung eine stabile Schnittführung gewährleistet und gleichzeitig die geforderte Genauigkeit erfüllt.
Eine Maschine, die zu Ihrem Werkstück passt, ist nicht unbedingt in der Lage, Ihre Produktionsziele zu erreichen. Sie müssen auch die Bearbeitungsgenauigkeit und das Produktionsvolumen berücksichtigen.
Frage dich selbst:
Bei hochpräzisen Teilen ist auf Maschinengeometrie, thermische Stabilität und Wiederholgenauigkeit zu achten.
Für eine kontinuierliche Produktion sollten Sie auch die Werkzeugwechselkapazität, die Spanabfuhr und die Maschinenzuverlässigkeit berücksichtigen.
Die Konstruktion eines Portalbearbeitungszentrums beeinflusst dessen Belastbarkeit, Schnittstabilität und Platzbedarf in der Werkstatt. Die optimale Wahl hängt davon ab, ob sich Ihr Werkstück während der Bearbeitung sicher bewegen kann und wie viel Freiraum Sie benötigen.
Ihre Bearbeitungsanforderungen | Empfohlene Struktur |
Große Formen und Gussteile innerhalb der Tischbelastungsgrenzen | Verfahrbarer Tischportal |
Besonders lange oder extrem schwere Werkstücke | Bewegliche Säulenbrücke |
Ähnliche Werkstückhöhen und schwere Zerspanung | Festträgerkonstruktion |
Werkstücke mit deutlich unterschiedlichen Höhen | verstellbare Querträgerkonstruktion |

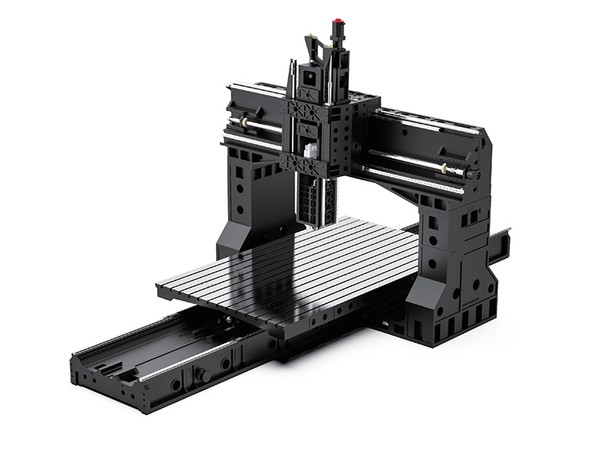

Bei einer Konstruktion mit beweglichem Tisch bleibt der Portalrahmen stationär, während der Arbeitstisch das Werkstück entlang der X-Achse transportiert.
Diese Konstruktion eignet sich für große Formen, Maschinenteile und Gussteile, die innerhalb der Tragfähigkeit des Tisches liegen. Der feststehende Portalrahmen bietet eine stabile Struktur für schwere Fräs- und Präzisionsbearbeitungen.
Mit zunehmendem Werkstückgewicht steigt jedoch auch die bewegliche Last. Sie müssen die Tischbelastbarkeit, die Achsenleistung und den zusätzlichen Platzbedarf für die Tischbewegung berücksichtigen.
Bei einem Bearbeitungszentrum mit beweglicher Säule und Portal bleibt der Arbeitstisch stationär, während sich die Portalstruktur entlang des Maschinenbetts bewegt.
Diese Konstruktion eignet sich besonders für besonders lange oder schwere Werkstücke, wie z. B. Maschinenbetten, große Rahmenkonstruktionen und Komponenten von Industrieanlagen.
Da das Werkstück stationär bleibt, entfällt das Bewegen mehrerer Tonnen Material während der Bearbeitung. Dennoch müssen Sie die Stabilität des Portals, den verfügbaren Verfahrweg und den Aufstellraum überprüfen.
Die Konstruktion der Querträger bestimmt, wie viel vertikale Durchfahrtshöhe und Bearbeitungsflexibilität zur Verfügung stehen.
Nachdem Sie die passende Portalstruktur ausgewählt haben, prüfen Sie im nächsten Schritt, ob die Maschinenspezifikationen Ihren tatsächlichen Bearbeitungsanforderungen entsprechen. Eine größere Maschine bedeutet nicht zwangsläufig eine bessere Leistung. Konzentrieren Sie sich auf die Parameter, die Werkstückkapazität, Schnittstabilität und Bearbeitungsgenauigkeit beeinflussen.
Der Verfahrweg bestimmt, wie weit sich das Schneidwerkzeug relativ zum Werkstück bewegen kann. Der Maschinenverfahrweg ist jedoch nicht gleichzusetzen mit dem nutzbaren Bearbeitungsraum.

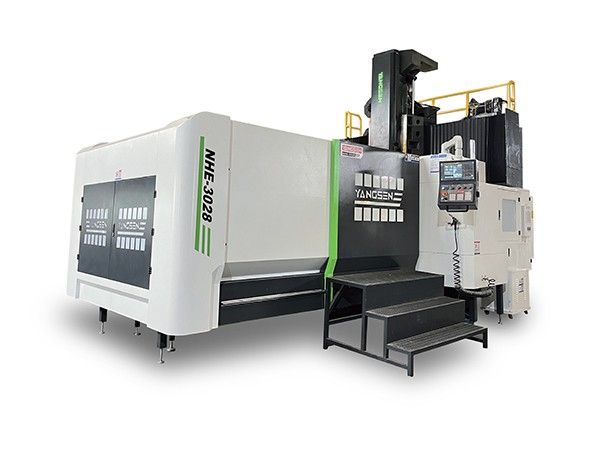

Ihr Arbeitstisch muss sowohl das Werkstück als auch dessen Vorrichtungen tragen können, ohne die Nennkapazität der Maschine zu überschreiten.
Prüfen Sie die Tischabmessungen, die maximale Belastung, die Anordnung der T-Nuten und die zulässige Lastverteilung. Ein schweres Werkstück mit ungleichmäßigem Schwerpunkt erfordert möglicherweise zusätzliche Abstützungen oder spezielle Vorrichtungen.
Ein häufiger Fehler beim Kauf ist, dass man beim Prüfen des Achsverfahrwegs den physischen Raum zwischen den Säulen und unterhalb der Spindel außer Acht lässt.
Beachten:
Eine Maschine kann zwar über einen ausreichenden Achsverfahrweg verfügen, aber dennoch nicht in der Lage sein, Ihr Werkstück sicher aufzunehmen.
Die Wahl der Spindel sollte vom Werkstückmaterial und den Schneidvorgängen abhängen.
Bei der Grobbearbeitung von Stahl oder Gusseisen ist ein ausreichendes Drehmoment bei der erforderlichen Schnittgeschwindigkeit und eine stabile Kraftübertragung von größter Bedeutung. Bei der Bearbeitung oder Schlichtbearbeitung von Aluminium können höhere Spindeldrehzahlen wichtiger sein.
Vergleichen Sie Maschinen nicht nur anhand der maximalen Spindeldrehzahl oder Motorleistung. Prüfen Sie deren Drehmoment- und Leistungskurven, um die tatsächliche Schnittleistung zu verstehen.

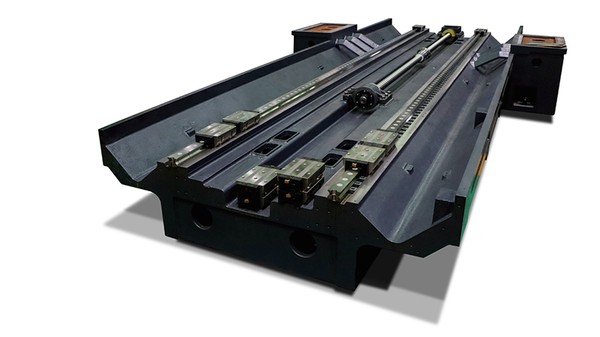

Große Werkstücke erfordern oft lange Schnittwege und hohe Abtragsraten. Die Maschinensteifigkeit beeinflusst direkt Vibrationen, Schnittstabilität und Oberflächengüte.
Große Bearbeitungsabmessungen erschweren die Genauigkeitskontrolle, insbesondere bei langen Verfahrwegen.
Prüfen Sie sowohl die Positioniergenauigkeit als auch die Wiederholgenauigkeit, aber denken Sie daran, dass diese Werte nicht direkt die Genauigkeit des fertigen Teils darstellen.
Bei der Präzisionsbearbeitung großer Bauteile sollten Sie außerdem die thermische Kompensation, die Maschinengeometrie, die Stabilität der Vorrichtung und die Messmethoden berücksichtigen.
Die richtige Maschinenkonfiguration hängt von den auszuführenden Bearbeitungsvorgängen ab. Zusätzliche Funktionen können die Bearbeitungseffizienz steigern, unnötige Optionen erhöhen jedoch Ihre Investitionskosten.
Erstellen Sie eine Liste aller für Ihr Werkstück erforderlichen Bearbeitungsschritte, bevor Sie optionale Ausrüstung auswählen. Priorisieren Sie Konfigurationen, die wiederholtes Spannen reduzieren, die Genauigkeit verbessern und die Bearbeitungszeit verkürzen, anstatt für Funktionen zu bezahlen, die Sie selten nutzen.
YANGSEN-Serie | Hauptmerkmale | Empfohlene Anwendungen |

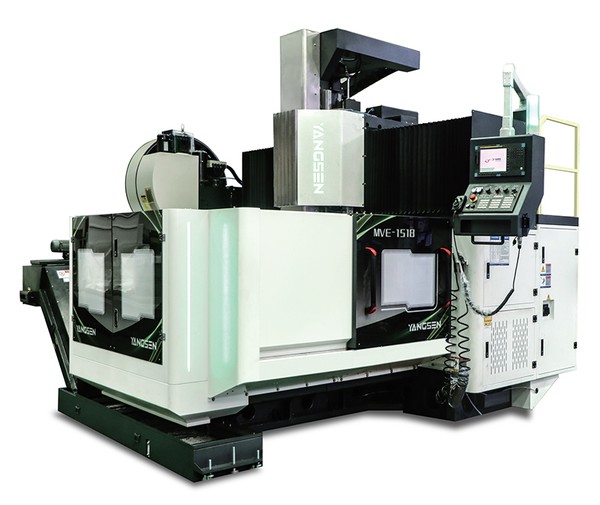

M-Serie | Kompakte Portalbauweise, 1.500–3.000 mm Verfahrweg in der X-Achse, hohe Steifigkeit | Mittelgroße bis große Formen, Gussteile und allgemeine schwere Fräsarbeiten |
N-Serie | Größere Portalstruktur, Verfahrweg in der X-Achse bis zu 7.000 mm bei den aufgeführten Modellen | Große Strukturbauteile, schweres Fräsen und Bohren |

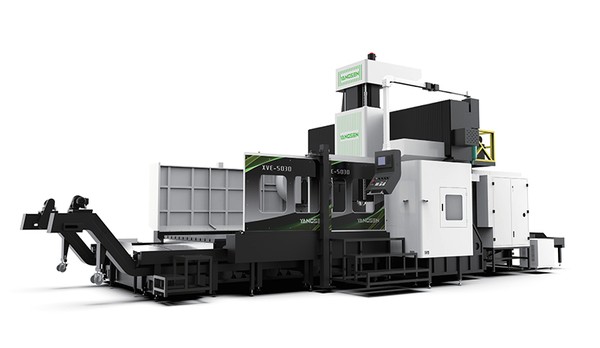

X-Serie (XVE/XHE) | Hochleistungsportal mit Linearführung oder Vierkantrammenkonfiguration; Verfahrweg der X-Achse bis zu 10.000 mm | Schwerzerspanung großer Stahl- und Gusseisenkomponenten |
X-Serie (XVP/XHP) | Bewegliche Doppelsäulenstruktur mit einem Verfahrweg entlang der X-Achse von 13.000 bis 25.000 mm | Besonders lange, schwere Werkstücke und große Industrieanlagen |
K-Serie (K-Box-in-Box) | Symmetrische Kasten-in-Kasten-Trägerkonstruktion mit fünfachsigen Kopfkonfigurationen | Große Aluminiumbauteile und komplexe Mehrachsenbearbeitung |
Wählen Sie die Maschine passend zu Ihrer Anwendung
Vor dem Kauf eines Portalbearbeitungszentrums sollten Sie mehr als nur die technischen Daten prüfen. Stellen Sie sicher, dass die Maschine zu Ihrer Werkstatt, Ihren Bearbeitungsanforderungen und Ihren langfristigen Produktionsbedürfnissen passt.
F: Wie viel größer sollte ein Portalbearbeitungszentrum als mein Werkstück sein?
A: Die Maschine muss ausreichend Platz für Ihr Werkstück, die Vorrichtungen und den gesamten Bearbeitungsprozess bieten. Es gibt keine festen Größenvorgaben für jede Anwendung. Prüfen Sie den Achsverfahrweg, den Abstand zwischen den Säulen, den Spindelabstand und die Werkzeugzugänglichkeit.
F: Ist ein Portalbearbeitungszentrum mit beweglicher Säule besser für schwere Werkstücke geeignet?
A: Ein Portalbearbeitungszentrum mit beweglicher Säule eignet sich im Allgemeinen besser für extrem schwere oder besonders lange Werkstücke. Durch den feststehenden Arbeitstisch entfällt das Bewegen des Werkstücks während der Bearbeitung. Eine Konstruktion mit beweglichem Tisch kann jedoch kostengünstiger sein, wenn Ihr Werkstück innerhalb der Tragfähigkeit und des Verfahrbereichs liegt.
F: Kann ein Portalbearbeitungszentrum sowohl Schruppen als auch Schlichten durchführen?
A: Ja, ein korrekt konfiguriertes Portalbearbeitungszentrum kann sowohl grobes Schruppen als auch Feinschlichten durchführen. Grobes Zerspanen erfordert ein ausreichendes Spindeldrehmoment und eine hohe Maschinensteifigkeit, während das Feinschlichten von Positioniergenauigkeit, thermischer Stabilität und Schwingungsdämpfung abhängt.
F: Soll ich mich für ein 3-Achs- oder ein 5-Achs-Portalbearbeitungszentrum entscheiden?
A: Wählen Sie eine 3-Achs-Maschine für Standard-Fräs- und Bohrarbeiten oder eine 5-Achs-Maschine für komplexe Oberflächen und Mehrwinkelbearbeitung. Eine 3-Achs-Maschine ist in der Regel für ebene Flächen und einfache Bearbeitungsvorgänge ausreichend. Eine 5-Achs-Konfiguration ermöglicht Ihnen die Bearbeitung von mehr Winkeln und reduziert so die Anzahl der Aufspannungen bei komplexen Werkstücken.
F: Wie kann ich die Genauigkeit eines Portalbearbeitungszentrums vor dem Kauf überprüfen?
A: Am zuverlässigsten ist es, Genauigkeitsprüfberichte zu prüfen und einen Bearbeitungstest mit einem repräsentativen Werkstück durchzuführen. Prüfen Sie die Positioniergenauigkeit, die Wiederholgenauigkeit und die Bearbeitungsergebnisse unter realen Schnittbedingungen. Bei großen Präzisionsteilen sollten Sie außerdem die thermische Stabilität und die Genauigkeit über lange Verfahrwege berücksichtigen.
F: Welche Informationen sollte ich angeben, wenn ich ein Angebot für ein Portalbearbeitungszentrum anfordere?
A: Bitte geben Sie Ihre Werkstückzeichnungen, Abmessungen, Gewicht, Material, Toleranzen und Bearbeitungsanforderungen an. Teilen Sie uns außerdem Ihr Produktionsvolumen, Ihr bevorzugtes CNC-System und eventuell benötigte Spezialwerkzeuge mit. Vollständige Informationen helfen dem Lieferanten, die passende Maschine auszuwählen, die notwendigen Konfigurationen zu empfehlen und ein präzises Angebot zu erstellen.
Die Wahl des richtigen Portalbearbeitungszentrums beginnt mit dem Verständnis Ihrer Werkstückanforderungen. Größe, Gewicht, Material und Bearbeitungsvorgänge bestimmen die Maschinenstruktur, den Verfahrweg, die Spindelleistung und die benötigten Konfigurationen. Die richtige Wahl sollte ein ausgewogenes Verhältnis zwischen Bearbeitungsleistung, Genauigkeit, Effizienz und langfristigen Betriebskosten gewährleisten.
CNC YANGSEN bietet eine Reihe von Portalbearbeitungslösungen für unterschiedliche Werkstückgrößen und Bearbeitungsanforderungen. Kontaktieren Sie unser Team mit Ihren Werkstückzeichnungen und technischen Anforderungen, um die optimale Maschinenkonfiguration zu finden.
