Bei der CNC-Bearbeitung kann ein langsamer Werkzeugwechsel die Produktionseffizienz erheblich beeinträchtigen.
Wenn Ihre Maschine häufig wegen Werkzeugwechseln anhält, verlängern sich die Zykluszeiten, die Bearbeitungseffizienz sinkt und die automatisierte Produktion wird schwierig – insbesondere bei der Bearbeitung komplexer Teile, die mehrere Werkzeuge erfordern.
Aus diesem Grund sind automatische Werkzeugwechsler (ATC) bei modernen CNC-Maschinen so wichtig.
Verschiedene Arten von automatischen Werkzeugwechslern bieten jedoch unterschiedliche Vorteile. Einige konzentrieren sich auf schnellere Werkzeugwechsel einige bieten größere Werkzeugkapazität, während andere für Folgendes konzipiert sind Kompaktmaschinen oder Schwerlastbearbeitung.
Das Verständnis der Unterschiede zwischen den ATC-Typen kann Ihnen helfen, eine besser geeignete CNC-Maschine für Ihre Produktionsanforderungen auszuwählen.
Ein automatischer Werkzeugwechsler (ATC) ist ein System, das in CNC-Maschinen eingesetzt wird, um während der Bearbeitung die Schneidwerkzeuge automatisch und ohne manuelle Bedienung zu wechseln.
Wenn ein Bearbeitungsprogramm ein anderes Werkzeug zum Bohren, Fräsen, Gewindeschneiden oder Ausdrehen benötigt, entfernt der automatische Werkzeugwechsler (ATC) das aktuelle Werkzeug schnell und lädt das nächste in die Spindel. Dadurch kann die Maschine die Bearbeitung ohne Produktionsunterbrechung fortsetzen.
Ein typischer automatischer Werkzeugwechsler umfasst üblicherweise:
Im Vergleich zum manuellen Werkzeugwechsel bietet ein ATC-System folgende Vorteile:
Automatische Werkzeugwechsler werden heute in vertikalen Bearbeitungszentren, horizontalen Bearbeitungszentren, Portalbearbeitungszentren und anderen Bearbeitungszentren weit verbreitet eingesetzt. 5-Achs-CNC-Maschineninsbesondere für Teile, die mehrere Bearbeitungsvorgänge in einer Aufspannung erfordern.
Je nach Bearbeitungsanforderungen, Werkzeuganzahl, Produktionseffizienz und Maschinenstruktur verwenden verschiedene CNC-Maschinen unterschiedliche automatische Werkzeugwechslersysteme. Im Folgenden werden die gängigsten automatischen Werkzeugwechslertypen für CNC-Bearbeitungszentren aufgeführt.

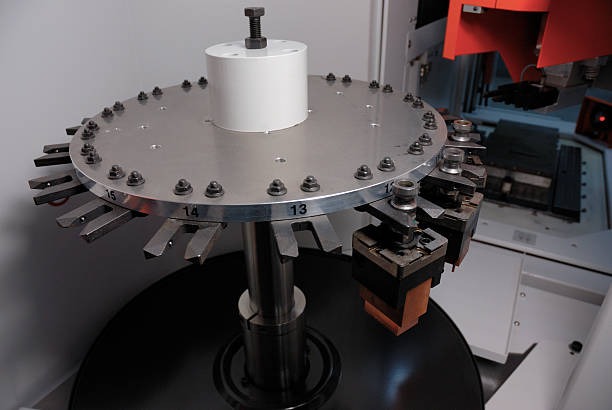

Der automatische Werkzeugwechsler in Schirmform wird häufig in kleinen und mittleren Betrieben eingesetzt. Vertikale Bearbeitungszentren.
Die Werkzeuge sind vertikal in einem Rundmagazin angeordnet, und die Spindel fährt beim Werkzeugwechsel direkt zur Werkzeugposition.
Vorteile:
Einschränkungen:
Häufige Anwendungsbereiche:

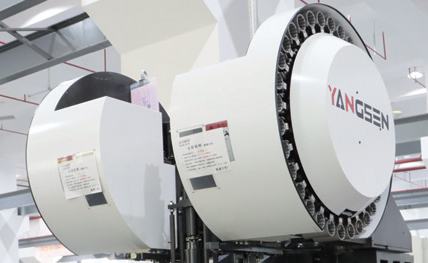

Der automatische Werkzeugwechsler vom Armtyp verwendet einen mechanischen Arm, um Werkzeuge automatisch zwischen Spindel und Werkzeugmagazin auszutauschen.
Dies ist eines der am häufigsten verwendeten automatischen Werkzeugwechslersysteme (ATC-Systeme) in Hochgeschwindigkeits-CNC-Bearbeitungszentren.
Vorteile:
Einschränkungen:
Häufige Anwendungsbereiche:

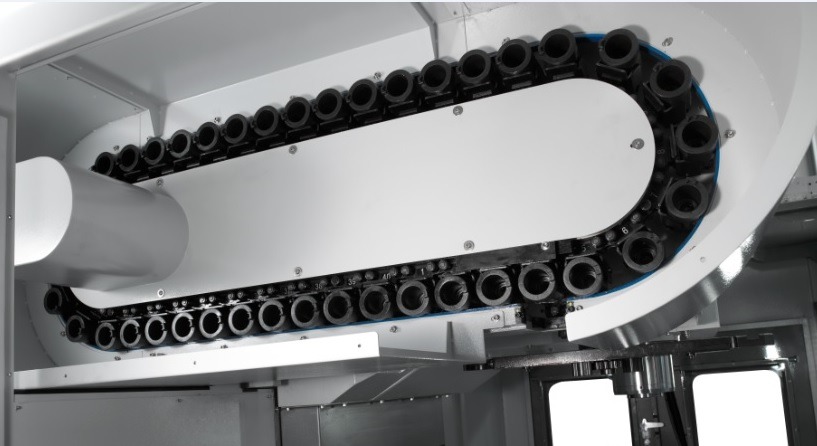

Der automatische Werkzeugwechsler vom Kettentyp verwendet ein kettengetriebenes Werkzeugmagazin mit großer Werkzeugspeicherkapazität.
Diese Konstruktion wird häufig bei großen CNC-Maschinen verwendet, die während der Bearbeitung viele Werkzeuge benötigen.
Vorteile:
Einschränkungen:
Häufige Anwendungsbereiche:

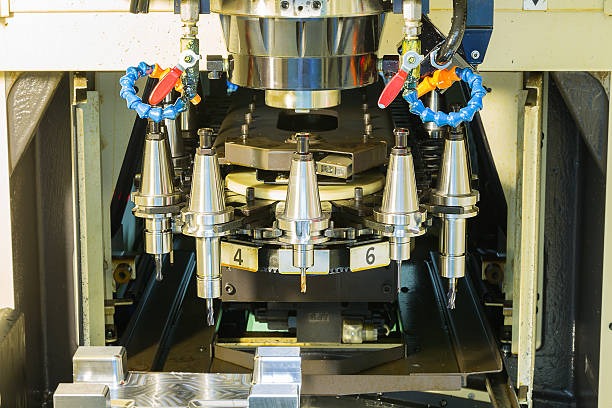

Der automatische Werkzeugwechsler vom Karusselltyp verwendet ein rotierendes kreisförmiges Werkzeugmagazin, das neben oder über der Spindel montiert ist.
Es findet breite Anwendung in mittelgroßen CNC-Bearbeitungszentren.
Vorteile:
Einschränkungen:
Häufige Anwendungsbereiche:
Das trommelförmige Werkzeugwechselsystem speichert Werkzeuge um eine rotierende Trommelstruktur herum.
Dieser Typ ist für kompakte Maschinen konzipiert, die eine relativ schnelle Werkzeugpositionierung erfordern.
Vorteile:
Einschränkungen:
Häufige Anwendungsbereiche:

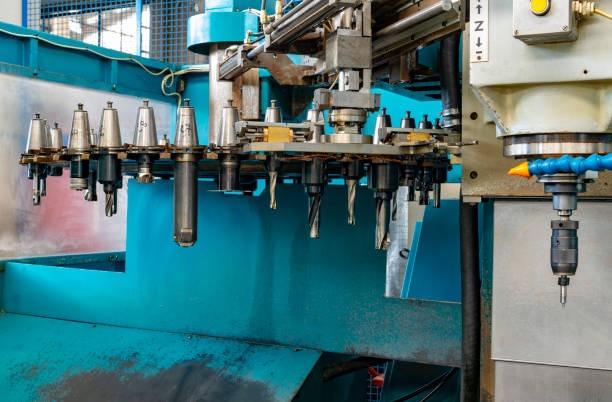

Der automatische Werkzeugwechsler vom linearen Typ ordnet die Werkzeuge in einer geradlinigen Halterung anstelle eines kreisförmigen Magazins an.
Dieser Typ wird üblicherweise in kundenspezifischen CNC-Maschinen oder speziellen Bearbeitungssystemen eingesetzt.
Vorteile:
Einschränkungen:
Häufige Anwendungsbereiche:
Verschiedene automatische Werkzeugwechsler bieten unterschiedliche Vorteile hinsichtlich Werkzeugwechselgeschwindigkeit, Werkzeugkapazität, Maschinengröße und Bearbeitungsanwendungen. Die Wahl des richtigen Werkzeugwechslers hängt von Ihren Produktionsanforderungen und Ihrer Bearbeitungsumgebung ab.
ATC-Typ | Werkzeugwechselgeschwindigkeit | Werkzeugkapazität | Maschinenraum | Kosten | Am besten geeignet für |
Schirm-ATC | Langsam | Niedrig | Kompakt | Niedrig | Kleine Bearbeitungszentren und leichte Bearbeitung |
Armtyp ATC | Sehr schnell | Mittel bis Hoch | Medium | Höher | Hochgeschwindigkeits- und automatisierte Bearbeitung |
Kettentyp ATC | Schnell | Sehr hoch | Groß | Hoch | Komplexe Bearbeitung und große CNC-Maschinen |
Karussell-ATC | Medium | Medium | Kompakt | Medium | Allgemeine CNC-Bearbeitung |
Trommeltyp ATC | Mittel bis Schnell | Medium | Kompakt | Medium | Kompakte Bearbeitungszentren |
Linearer Typ ATC | Langsam | Medium | Größere Installationslänge | Medium | Kundenspezifische CNC-Systeme |
Wenn Produktionseffizienz Priorität hat, sind Werkzeugwechsler vom Armtyp in der Regel am schnellsten, da sie mit einem mechanischen Arm Werkzeuge schnell austauschen können.
Schirm- und Linear-Wechselrichter sind langsamer und eignen sich daher besser für leichtere Bearbeitungsanwendungen.
Kettenförmige Werkzeugwechsler bieten die größte Werkzeugspeicherkapazität und eignen sich besser für komplexe Teile, die viele Schneidwerkzeuge erfordern.
ATCs vom Schirmtyp verfügen in der Regel über eine begrenzte Werkzeugkapazität und eignen sich eher für einfache Bearbeitungsaufgaben.
ATCs vom Schirm-, Karussell- und Trommeltyp sind kompakter und eignen sich besser für Maschinen mit begrenztem Platzangebot.
Kettenförmige automatische Werkzeugwechsler benötigen aufgrund ihrer größeren Magazinstruktur mehr Platz in der Maschine.
Im Allgemeinen sind Flugsicherungssysteme vom Schirmtyp die wirtschaftlichste Option.
Arm- und kettenförmige Fluglotsen sind aufgrund ihrer höheren Geschwindigkeit, größeren Kapazität und komplexeren Struktur teurer.
Es gibt keinen einzigen „besten“ automatischen Werkzeugwechsler.
Für eine kompakte und kostengünstige Bearbeitung sind Schirm- oder Karussell-Wechselrichter gängige Lösungen.
Für die Hochgeschwindigkeitsproduktion sind Arm-ATCs besser geeignet.
Bei großen Teilen und komplexen Bearbeitungen bieten Kettenwechselrichter eine bessere Flexibilität und eine größere Werkzeugkapazität.
Der richtige Werkzeugwechsler hängt von Ihren Bearbeitungsanforderungen, Ihrem Produktionsvolumen und Ihren Automatisierungszielen ab.
Nicht jede CNC-Maschine benötigt einen großen oder schnellen automatischen Werkzeugwechsler. Der richtige Werkzeugwechsler hängt davon ab, wie Sie in der täglichen Produktion Teile bearbeiten.
Wenn Sie hauptsächlich einfache Teile mit nur wenigen Werkzeugen bearbeiten, ist ein kompaktes Werkzeugwechslersystem in der Regel ausreichend. Wenn Ihre Bearbeitung jedoch mehrere Arbeitsgänge, häufige Werkzeugwechsel oder lange Produktionszyklen umfasst, wird ein Werkzeugwechsler mit höherer Kapazität wichtiger.
Bei der Auswahl eines ATC-Systems sind mehrere Schlüsselfaktoren zu berücksichtigen.
Bei der Serienfertigung beeinflusst jede Sekunde Werkzeugwechselzeit die Gesamteffizienz der Bearbeitung.
Schnellere Flugverkehrskontrollsysteme tragen zur Reduzierung der Zykluszeit bei.
Langsame Werkzeugwechsel erhöhen die Maschinenstillstandszeiten
Hochgeschwindigkeitsbearbeitung erfordert in der Regel eine schnellere Werkzeugwechslerleistung.
Armgesteuerte Fahrzeugbetätigungen (ATCs) werden häufig eingesetzt, wenn die Produktionsgeschwindigkeit Priorität hat.
Für die verschiedenen Bauteile werden unterschiedlich viele Schneidwerkzeuge benötigt.
Für einfache Bearbeitungen kann ein kleines Werkzeugmagazin ausreichen. Komplexe Teile erfordern jedoch oft:
Größere automatische Werkzeugwechsler (ATC) tragen dazu bei, den manuellen Werkzeugwechsel zu reduzieren und die Kontinuität der Bearbeitung zu verbessern.
Ein stabiles Werkzeugwechslersystem ist wichtig für die Bearbeitungsgenauigkeit und die langfristige Zuverlässigkeit.
Eine mangelhafte Werkzeugpositionierung oder ein instabiler Werkzeugwechsel können folgende Folgen haben:
Bei der Fertigung mit langen Zykluszeiten ist die Stabilität des automatischen Werkzeugwechslers oft wichtiger als die Werkzeugwechselgeschwindigkeit.
Manche Flugsicherungssysteme benötigen mehr Installationsraum.
Kompakte Maschinen verwenden üblicherweise automatische Werkzeugwechsler vom Schirm- oder Karusselltyp, während größere Bearbeitungszentren Kettensysteme mit höherer Werkzeugkapazität unterstützen können.
Die Maschinenstruktur beeinflusst direkt, welcher ATC-Typ installiert werden kann.
Komplexere Flugsicherungssysteme erfordern in der Regel einen höheren Wartungsaufwand.
Vor der Auswahl eines ATC berücksichtigen viele Hersteller auch Folgendes:
Ein einfacheres Flugsicherungssystem kann Wartungsstillstandszeiten und die Betriebskomplexität verringern.
Verschiedene Branchen haben unterschiedliche Anforderungen an die Flugsicherung.
Die Formenbearbeitung erfordert oft einen schnelleren Werkzeugwechsel.
Die Bearbeitung in der Luft- und Raumfahrt erfordert in der Regel eine größere Werkzeugkapazität.
Die allgemeine Präzisionsbearbeitung konzentriert sich möglicherweise stärker auf Kosteneffizienz.
Automatisierte Produktionslinien erfordern einen stabilen, langzyklischen Betrieb.
Die Wahl eines ATC-Systems, das Ihren tatsächlichen Produktionsanforderungen entspricht, ist wichtiger als die einfache Wahl des größten Systems.
Welcher automatische Werkzeugwechslertyp wird am häufigsten verwendet?
Werkzeugwechsler vom Arm- und Karusselltyp sind die am häufigsten in CNC-Bearbeitungszentren eingesetzten. Werkzeugwechsler vom Armtyp sind beliebt für die Hochgeschwindigkeitsbearbeitung, während Karussellsysteme aufgrund ihres ausgewogenen Kosten-Nutzen-Verhältnisses in allgemeinen vertikalen Bearbeitungszentren weit verbreitet sind.
Welcher Werkzeugwechsler eignet sich am besten für die Hochgeschwindigkeitsbearbeitung?
Werkzeugwechsler mit Arm sind in der Regel die beste Wahl für die Hochgeschwindigkeitsbearbeitung, da sie einen schnelleren Werkzeugwechsel ermöglichen und die Nebenzeiten reduzieren. Sie werden häufig in der Formenbearbeitung, der Luft- und Raumfahrtindustrie sowie in der automatisierten Fertigung eingesetzt.
Wie viele Werkzeuge kann ein automatischer Werkzeugwechsler aufnehmen?
Die Werkzeugkapazität hängt von der Bauart des Werkzeugwechslers ab. Kleine, schirmförmige Werkzeugwechsler können 12–24 Werkzeuge aufnehmen, während große Kettensysteme mehr als 60 oder sogar 100 Werkzeuge für komplexe Bearbeitungsanwendungen speichern können.
Warum verwenden große CNC-Maschinen Kettenwechselsysteme?
Große CNC-Maschinen bearbeiten häufig komplexe Werkstücke, die viele Schneidwerkzeuge erfordern. Kettenförmige Werkzeugwechsler bieten eine größere Werkzeugkapazität und bessere Flexibilität für die Bearbeitung mit langen Zykluszeiten und für Mehrprozessbearbeitungen.
Was sind die Ursachen für Ausfälle von automatischen Werkzeugwechslern?
Häufige Probleme mit dem automatischen Werkzeugwechsler (ATC) sind Werkzeugpositionierungsfehler, Sensorausfälle, unzureichende Schmierung, verschlissene mechanische Bauteile und eine fehlerhafte Werkzeughalterinstallation. Regelmäßige Wartung trägt zur Verbesserung der ATC-Zuverlässigkeit und zur Reduzierung von Maschinenstillstandszeiten bei.
Wie oft sollte ein Flugsicherungssystem gewartet werden?
Regelmäßige Inspektion und Wartung sind wichtig für einen stabilen Betrieb des automatischen Werkzeugwechslers. Schmierung, Sensorprüfung, Werkzeughalterprüfung und Reinigung sollten regelmäßig durchgeführt werden, um Werkzeugwechselfehler und ungeplante Ausfallzeiten zu reduzieren.
Ein guter automatischer Werkzeugwechsler leistet mehr als nur den Werkzeugwechsel – er beeinflusst direkt die Bearbeitungseffizienz, die Zykluszeit und die Produktionsstabilität.
Verschiedene Werkzeugwechsler-Typen sind für unterschiedliche Bearbeitungsanforderungen ausgelegt. Die Wahl des richtigen Systems kann dazu beitragen, Ausfallzeiten zu reduzieren, die Automatisierung zu verbessern und komplexe Bearbeitungen effizienter zu gestalten.
Wenn Ihre Produktion immer noch durch langsame Werkzeugwechsel oder unzureichende Werkzeugkapazität eingeschränkt ist, ist das automatische Werkzeugwechselsystem (ATC) möglicherweise einer der wichtigsten Faktoren, die bei der Auswahl einer CNC-Maschine zu berücksichtigen sind.
