Festportal- und Verfahrportalmaschinen gehören zu den gängigsten Konstruktionsarten von CNC-Bearbeitungssystemen. Beide Bauformen sind auf präzise Bearbeitung ausgelegt, unterscheiden sich jedoch deutlich hinsichtlich Maschinenstruktur, Werkstückhandhabung, Steifigkeit und Produktionskapazität. Bei einer Festportalmaschine bleibt das Portal stationär, während sich der Arbeitstisch während der Bearbeitung bewegt.
Bei einer Portalmaschine bleibt der Arbeitstisch fixiert, während sich das Portal über den Bearbeitungsbereich bewegt. Diese strukturellen Unterschiede beeinflussen die Bearbeitungsgenauigkeit, die Materialkapazität, den Platzbedarf der Maschine, die Produktivität und die allgemeine Eignung für die jeweilige Anwendung. Das Verständnis dieser Unterschiede hilft Herstellern, die optimale CNC-Lösung für ihre Produktionsanforderungen auszuwählen.
Eine CNC-Maschine mit feststehendem Portal verfügt über eine stationäre Portalkonstruktion, wobei die Brücke während der Bearbeitung fixiert bleibt. In dieser Konfiguration bewegt sich der Arbeitstisch unter dem Portal, während die Spindel die Bearbeitung entlang mehrerer Achsen durchführt.
Im Gegensatz zu beweglichen Portalsystemen bewegt sich das Werkstück während der Bearbeitung entlang des Maschinenbetts. Diese Konstruktion minimiert Bewegungen im oberen Maschinenaufbau und ermöglicht eine höhere Stabilität der Spindeleinheit bei anspruchsvollen Zerspanungsanwendungen. Feststehende Portal-CNC-Maschinen werden häufig in Branchen eingesetzt, die hohe Steifigkeit, enge Toleranzen und eine hervorragende Oberflächengüte erfordern.
Feststehende Portal-CNC-Maschinen sind in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Bearbeitungsanforderungen gerecht zu werden. Die Wahl des jeweiligen Typs hängt von Faktoren wie Werkstückgröße, Materialart, Produktionsvolumen und geforderter Bearbeitungsgenauigkeit ab.
Ein-Säulen-Festportal
Einständerige Portalbearbeitungsmaschinen sind für leichtere Bearbeitungsaufgaben und kleinere Werkstücke konzipiert. Diese Maschinen zeichnen sich typischerweise durch eine kompakte Bauweise bei gleichzeitig hoher Steifigkeit und Genauigkeit aus. Sie werden häufig in Werkstätten und Fertigungsbetrieben eingesetzt, die mittelgroße Bauteile bearbeiten und kostengünstige Bearbeitungslösungen benötigen.

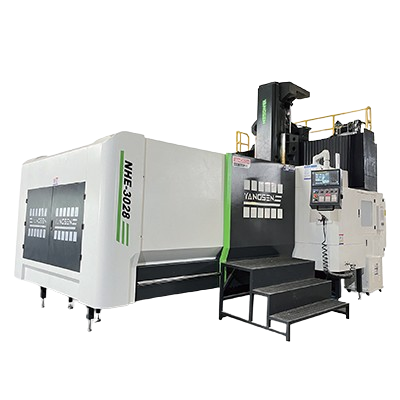

Doppelsäulen-Festportal
Doppelsäulen-Portalmaschinen Sie zählen zu den gängigsten Konfigurationen in der industriellen Fertigung. Die Zweisäulenkonstruktion bietet dem stationären Portal eine hervorragende Unterstützung und verbessert so die Steifigkeit und Stabilität der Maschine deutlich. Diese Maschinen eignen sich ideal für die Schwerzerspanung, die Herstellung großer Formen und die präzise Metallbearbeitung.
Hochgeschwindigkeits-Festportal
Hochgeschwindigkeits-CNC-Portalmaschinen sind speziell für Anwendungen konzipiert, die schnelle Bearbeitungszyklen ohne Genauigkeitseinbußen erfordern. Diese Maschinen verfügen über fortschrittliche Servosysteme, leichte Spindeleinheiten und optimierte Bewegungssteuerungstechnologien, um eine höhere Produktivität bei gleichzeitig exzellenter Präzision zu erzielen.

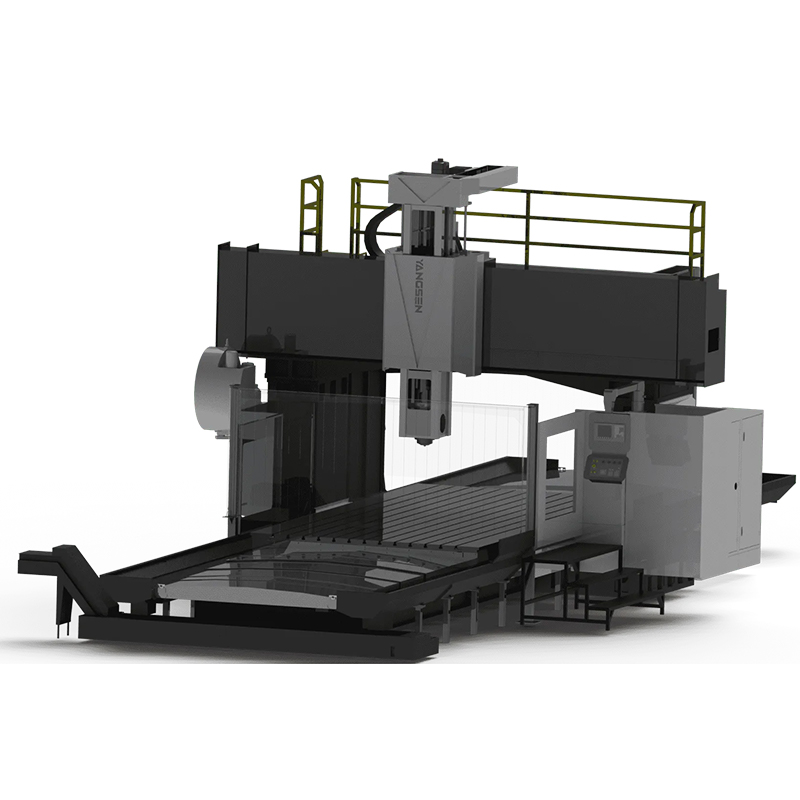

Schwerlast-Festportal
Robuste Portalbearbeitungsmaschinen sind für die Bearbeitung großer und schwer zu bearbeitender Werkstoffe wie Stahl, Gusseisen und Industrielegierungen konzipiert. Ihre verstärkten Maschinenrahmen und leistungsstarken Spindelsysteme ermöglichen es ihnen, auch unter anspruchsvollen Schnittbedingungen zuverlässig und langfristig stabil zu arbeiten.

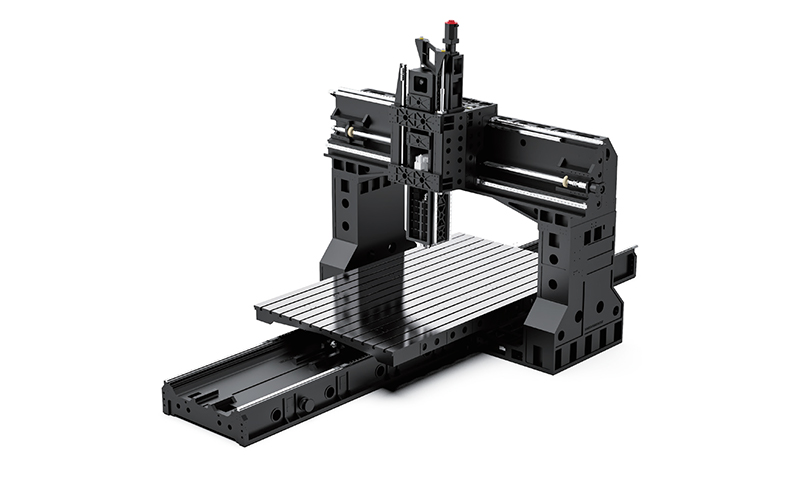

Die Konstruktion einer CNC-Maschine mit feststehendem Portal ist auf hohe Steifigkeit und stabile Bearbeitungsleistung ausgelegt. Bei dieser Bauweise bleibt das Portal fest mit dem Maschinenrahmen verbunden, während sich der Arbeitstisch während des Betriebs bewegt. Dies gewährleistet ein kontrolliertes und präzises Schneiden.
Das Maschinengestell besteht üblicherweise aus Gusseisen oder geschweißtem Stahl und bietet hohe Vibrationsfestigkeit und Langzeitstabilität. Der stationäre Portalrahmen ist beidseitig fest am Maschinenbett montiert, was strukturelle Bewegungen reduziert und die Bearbeitungsgenauigkeit verbessert. Der Arbeitstisch bewegt sich auf Präzisionsführungen mit servogesteuerter Regelung, um eine gleichmäßige und genaue Positionierung zu gewährleisten. Moderne Systeme verfügen zudem über fortschrittliche CNC-Steuerungen und Spindeleinheiten für eine höhere Effizienz.
Hier einige Gründe, warum wir uns für ein festes Portal entscheiden:
Vorteile des festen Portalsystems | Nachteile des festen Portalsystems |
Hervorragende strukturelle Steifigkeit und Vibrationsfestigkeit | Eingeschränkte Fähigkeit zur Handhabung extrem übergroßer Werkstücke |
Überlegene Bearbeitungsgenauigkeit und engere Toleranzen | Größerer Platzbedarf aufgrund der Verfahrwege des Tisches |
Ideal für schwere Schneidarbeiten und die Bearbeitung harter Materialien. | Weniger flexibel bei der Verarbeitung extra langer Bogen. |
Verbesserte Oberflächengüte und Schnittkonstanz | Schwere Tischbewegungen können zusätzliche Trägheit erzeugen. |
Längere Werkzeugstandzeit dank stabiler Schnittbedingungen | Die Maschinengröße kann für große Arbeitsbereiche deutlich zunehmen. |
Reduzierter struktureller Verschleiß an den Portalkomponenten | Im Allgemeinen höhere Anforderungen an den Installationsraum |
Zuverlässige Langzeitleistung in industriellen Umgebungen | Für die Großformatproduktion ist es möglicherweise nicht so effizient wie bewegliche Portalsysteme. |

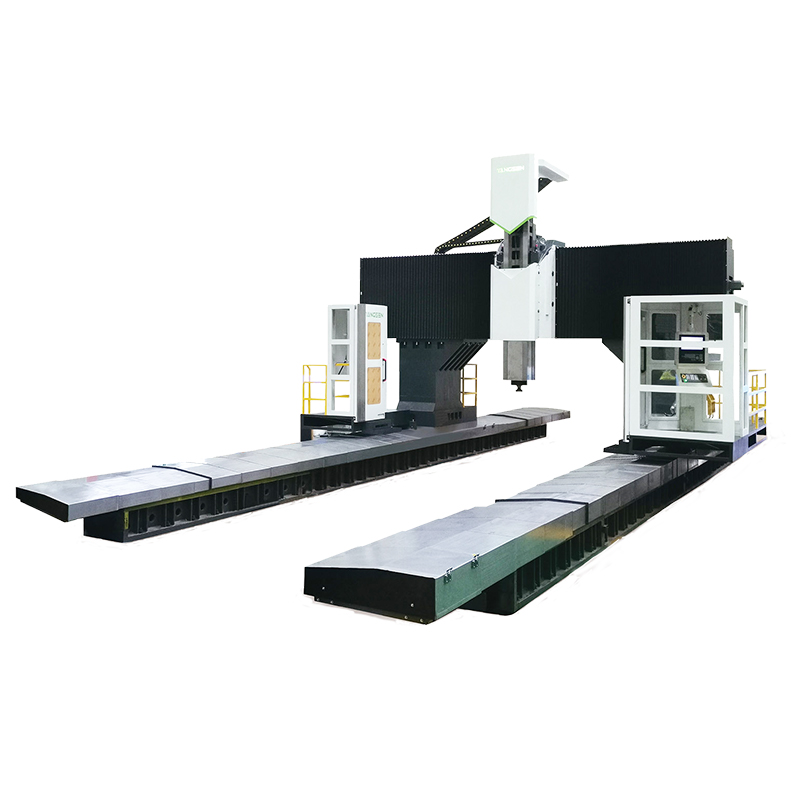

Eine CNC-Maschine mit beweglichem Portal ist ein Bearbeitungssystem, bei dem sich das Portal während des Betriebs über einen stationären Arbeitstisch bewegt, während das Werkstück fixiert bleibt. Diese Bauweise findet breite Anwendung in Branchen, die großformatige Bearbeitung und flexibles Materialhandling erfordern. Im Gegensatz zu Systemen mit feststehendem Portal konzentriert sich die Bewegung auf das Portal selbst, wodurch die Maschine einen größeren Bearbeitungsbereich abdecken kann, ohne dass eine Tischbewegung erforderlich ist. Dies macht Maschinen mit beweglichem Portal ideal für die effiziente und stabile Bearbeitung von übergroßen Blechen, langen Platten und großen Industriekomponenten.
Bewegliche Portal-CNC-Maschinen Sie sind in verschiedenen Ausführungen erhältlich, abhängig von den Produktionsanforderungen und dem Bearbeitungsumfang. Jeder Typ ist so konzipiert, dass er Geschwindigkeit, Steifigkeit und Flexibilität des Arbeitsbereichs optimal vereint.
Leichter beweglicher Portalkran
Leichte Systeme eignen sich für kleinere Produktionsaufgaben wie Holzbearbeitung, Schilderherstellung und leichte Fertigung. Sie bieten schnelle Bedienung und kostengünstige Leistung für Anwendungen, die keine schwere Bearbeitung erfordern.
Industrielles bewegliches Portal
Industrielle Portalmaschinen sind für den Dauereinsatz in der Produktion konzipiert. Sie zeichnen sich durch robustere Rahmen, verbesserte Führungsbahnen und eine höhere Tragfähigkeit aus und eignen sich daher für die Metallbearbeitung, die Herstellung von Luft- und Raumfahrtteilen sowie die Verarbeitung von Verbundwerkstoffen.
Hochgeschwindigkeits-Verfahrportal
Diese Maschinen sind für schnelle Produktionszyklen ausgelegt. Sie nutzen fortschrittliche Servosysteme und eine optimierte Bewegungssteuerung, um hohe Schnittgeschwindigkeiten bei gleichzeitig akzeptabler Genauigkeit für die Großserienfertigung zu erreichen.
Extra-großer beweglicher Portalkran
Besonders große Ausführungen werden für übergroße Materialien wie Schiffbauteile, große Aluminiumplatten und Strukturbauteile eingesetzt. Diese Maschinen bieten große Verfahrwege und hochgradig skalierbare Designoptionen.

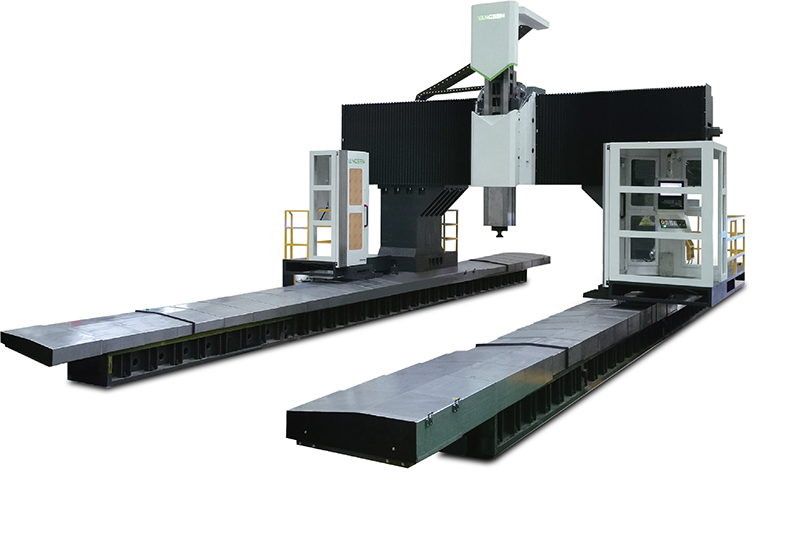

Die Konstruktion einer CNC-Maschine mit beweglichem Portal ist auf maximale Flexibilität im Arbeitsbereich und effiziente Materialhandhabung ausgelegt. In diesem System bleibt der Arbeitstisch vollständig stationär, während sich das Portal entlang der X-Achse bewegt, um die Bearbeitungsvorgänge durchzuführen.

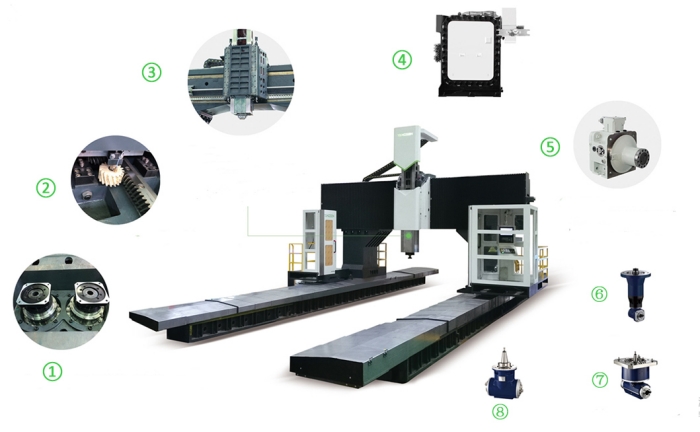

Das Maschinenbett bietet eine stabile Basis, die schwere und übergroße Werkstücke ohne Bewegung trägt. Der auf präzisen Linearführungen montierte Portalrahmen fährt reibungslos über den Bearbeitungsbereich und trägt die Spindeleinheit für die Zerspanung. Dadurch wird der Bedarf an Materialbewegungen während der Bearbeitung reduziert und die Handhabungseffizienz gesteigert.
CNC-Maschinen mit beweglichem Portal sind in Branchen, die große Werkstücke und flexible Produktion erfordern, weit verbreitet. Im Folgenden werden die wichtigsten Gründe für die Wahl einer solchen Maschine erläutert.
Vorteile des beweglichen Portals | Nachteile des beweglichen Portals |
Hervorragend geeignet für große und übergroße Werkstücke | Etwas geringere Steifigkeit im Vergleich zum festen Portal |
Einfaches Materialladen dank des feststehenden Tisches | Bei schweren Schneidarbeiten können die Vibrationen zunehmen. |
Bessere Raumeffizienz in vielen Fabriklayouts | Verringerte Stabilität bei sehr hohen Bearbeitungsgeschwindigkeiten |
Hohe Produktivität für die Großproduktion | Erfordert einen höheren Wartungsaufwand für bewegliche Komponenten |
Geeignet für kontinuierliche industrielle Arbeitsabläufe | Geringfügige Einschränkungen bei Anwendungen mit ultrahoher Präzision. |
Flexibel einsetzbar für verschiedene Branchen und Materialien | Die Schneidleistung kann unter hoher Belastung variieren. |
Skalierbares Design für besonders große Bearbeitungsanforderungen | Nicht immer ideal für die Bearbeitung mit sehr engen Toleranzen. |
Festportal- und Fahrportal-CNC-Maschinen unterscheiden sich in mehreren wichtigen Aspekten, wie z. B. Struktur, Leistungsverhalten, Kosten und Wartungsaufwand. Diese Unterschiede wirken sich direkt auf die Leistung der jeweiligen Maschinen in realen industriellen Anwendungen aus und helfen Herstellern bei der Entscheidung, welches System ihren Produktionsanforderungen am besten entspricht.
Festportal-CNC-Maschinen sind mit einer stationären Brückenkonstruktion ausgestattet, bei der das Portal fixiert bleibt, während sich der Arbeitstisch während der Bearbeitung bewegt. Diese Konstruktion gewährleistet hohe Steifigkeit und hervorragende Stabilität. Im Gegensatz dazu verwenden bewegliche Portal-CNC-Maschinen einen stationären Arbeitstisch, während sich das Portal über den Bearbeitungsbereich bewegt. Dies ermöglicht eine bessere Bearbeitung großer Bleche und übergroßer Werkstücke.
Feststehende Portalbearbeitungssysteme eignen sich besonders für Präzisionsbearbeitungsaufgaben, kleine bis mittelgroße Werkstücke und Anwendungen mit hohem Zerspanungsbedarf. Sie finden breite Anwendung in Branchen, die enge Toleranzen erfordern, wie beispielsweise im Formenbau und in der Luft- und Raumfahrt.
Bewegliche Portalmaschinen eignen sich besser für die Großserienfertigung, übergroße Materialien und die kontinuierliche Blechbearbeitung. Sie werden häufig in der Holzverarbeitung, der Schilderherstellung und der Metallverarbeitung eingesetzt.
Feststehende Portal-CNC-Maschinen sind aufgrund ihrer auf Stabilität ausgelegten Konstruktion, insbesondere bei Schwerlastmodellen, in der Regel teurer. Sie bieten jedoch langfristig einen Mehrwert für Präzisionsindustrien.
Bewegliche Portal-CNC-Maschinen können bei der Bearbeitung großer Formate kosteneffizienter sein, da sie auf Skalierbarkeit und hohe Produktionsleistung ausgelegt sind, wodurch die Kosten pro Einheit in Massenproduktionsumgebungen gesenkt werden.
Feststehende Portalmaschinen erfordern aufgrund des schweren Sockels und des beweglichen Tischsystems in der Regel eine komplexere Fundamentkonstruktion. Die Installation erfordert eine präzise Nivellierung und sorgfältige Platzplanung.
Bewegliche Portalmaschinen lassen sich in großen Werkstattumgebungen oft einfacher montieren, da der Tisch stationär ist und das Portalbewegungssystem modular und skalierbar ist.
Aspekt | Feststehende Portal-CNC-Maschine | Bewegliches Portal-CNC |
Wartungshäufigkeit | niedriger, da weniger bewegliche Portalteile | Höher, da sich das Portal während des Betriebs bewegt. |
Mechanischer Verschleiß | Reduzierter Verschleiß an der Portalstruktur | Höherer Verschleiß an Führungsbahnen und Antriebssystemen |
Schmierstoffbedarf | Mäßige und stabile Anforderungen | Eine häufigere Schmierung ist erforderlich |
Servicekomplexität | Einfachere und besser planbare Wartung | Etwas komplexere Wartungsroutine |
Ausfallrisiko | Geringere Ausfallzeiten bei Langzeitnutzung | Höhere Wahrscheinlichkeit planmäßiger Wartungspausen |
Langzeitbeständigkeit | Sehr hoch aufgrund der stabilen Struktur | Hoch, aber abhängig von regelmäßiger Wartung |
Teileaustausch | Weniger häufiger Komponentenaustausch | Häufigerer Austausch von Verschleißteilen |
Die Wahl zwischen einer CNC-Maschine mit festem Portal und einer mit beweglichem Portal hängt von Ihren Produktionszielen, dem Materialtyp, den Präzisionsanforderungen und Ihrer langfristigen Geschäftsplanung ab. Jeder Faktor spielt eine wichtige Rolle bei der Bestimmung der für Ihre Anwendung am besten geeigneten Maschine.
Der erste und wichtigste Faktor ist die Art der Anwendung. Wenn Ihre Arbeit hochpräzise Bearbeitungen umfasst, wie beispielsweise Formenbau, die Fertigung von Luft- und Raumfahrtteilen oder die Bearbeitung schwerer Metallkomponenten, ist eine CNC-Maschine mit festem Portal besser geeignet. Sie bietet höchste Genauigkeit und Stabilität.
Wenn Ihre Anwendung auf die Massenproduktion wie Holzbearbeitung, Möbelherstellung, Schilderherstellung oder die Bearbeitung großer Platten ausgerichtet ist, ist eine CNC-Maschine mit beweglichem Portal die bessere Wahl, da sie in der Lage ist, übergroße Materialien effizient zu handhaben.
Kompatibilität beschreibt, wie gut die Maschine verschiedene Materialien und Produktionsumgebungen unterstützt. Portalmaschinen mit festem Aufbau eignen sich hervorragend für die Bearbeitung von Hartmetallen, Präzisionsteilen und Branchen mit engen Toleranzen. Ihre Leistungsfähigkeit ist in kontrollierten Umgebungen mit hohen Genauigkeitsanforderungen optimal.
Bewegliche Portalmaschinen eignen sich besser für große Paneele, weiche Materialien, Verbundwerkstoffe und Massenproduktionsabläufe, bei denen Größenflexibilität wichtig ist.
Unterschiedliche Maschinentypen erfüllen unterschiedliche industrielle Anforderungen. Feststehende Portalmaschinen sind in robusten, hochgeschwindigkeitsorientierten und präzisionsorientierten Ausführungen erhältlich und eignen sich daher ideal für anspruchsvolle Bearbeitungsaufgaben.
Bewegliche Portalmaschinen werden typischerweise als offene Rahmen-, Großformat- oder skalierbare Modelle ausgeführt, sodass die Hersteller Größe und Produktionskapazität an die jeweiligen Anforderungen anpassen können.
Der Preis ist ein weiterer wichtiger Faktor bei der Auswahl einer CNC-Maschine. Feststehende Portalfräsmaschinen sind aufgrund ihrer robusten Bauweise und der hochpräzisen Bauteile in der Regel teurer. Sie bieten jedoch in Präzisionsindustrien einen langfristigen Mehrwert.
Bewegliche Portalmaschinen können für große Produktionsumgebungen kosteneffizienter sein, da sie für einen höheren Durchsatz und größere Arbeitsbereiche ausgelegt sind.
Ihr verfügbares Budget sollte Ihren Produktionszielen entsprechen. Wenn höchste Präzision und langfristige industrielle Zuverlässigkeit Ihre Priorität sind, ist die Investition in ein festes Portalsystem vorteilhafter.
Wenn Sie mit einem begrenzten Budget arbeiten, aber großformatige Bearbeitung und hohe Produktivität benötigen, bietet eine CNC-Maschine mit beweglichem Portal ein besseres Preis-Leistungs-Verhältnis und eine höhere Skalierbarkeit.
Die Wartung ist ein entscheidender Faktor bei der Entscheidungsfindung. Stationäre Portalmaschinen benötigen aufgrund ihrer festen Bauweise, die den mechanischen Verschleiß reduziert, in der Regel weniger Wartung. Dies führt zu geringeren Ausfallzeiten und einer stabilen Langzeitleistung, wodurch sich die Rentabilität in präzisionsorientierten Branchen verbessert.
Bewegliche Portalmaschinen erfordern aufgrund der Bewegung der Portalkomponenten und Führungsbahnen einen höheren Wartungsaufwand. Sie bieten jedoch eine höhere Produktionskapazität, was in der Serienfertigung zu einer schnelleren Amortisation führen kann.
Bei der Planung langfristiger Investitionen sollten Sie neben den Wartungskosten auch die Produktivität, die Lebensdauer der Maschinen und die erwartete Produktionseffizienz berücksichtigen, um den besten ROI für Ihr Unternehmen zu ermitteln.
Worin besteht der Hauptunterschied zwischen CNC-Maschinen mit festem Portal und solchen mit beweglichem Portal?
Der Hauptunterschied liegt in der Bewegungsstruktur. Bei Portalmaschinen mit festem Portal bleibt das Portal stationär, während sich der Arbeitstisch bewegt, wohingegen bei Portalmaschinen mit beweglichem Portal der Arbeitstisch fixiert bleibt und sich das Portal darüber bewegt.
Welche CNC-Maschine bietet eine höhere Präzision?
Feststehende Portal-CNC-Maschinen bieten im Allgemeinen eine höhere Präzision aufgrund ihrer starren Bauweise und der reduzierten Vibrationen während der Bearbeitung.
Welche Maschine eignet sich besser für große Werkstücke?
Bewegliche Portal-CNC-Maschinen eignen sich besser für große und übergroße Werkstücke, da sie breitere und längere Materialien ohne größere Einschränkungen bearbeiten können.
Welcher CNC-Typ ist kostengünstiger?
Das hängt von der Anwendung ab. Feststehende Portalmaschinen sind für Präzisionsarbeiten kostengünstiger, während bewegliche Portalmaschinen für die Großserienfertigung ein besseres Preis-Leistungs-Verhältnis bieten.
Welche Maschine benötigt mehr Wartung?
CNC-Maschinen mit beweglichem Portal benötigen in der Regel mehr Wartung, da sie über mehr bewegliche Komponenten verfügen, wie z. B. Portalantriebe und Führungsbahnen.
Welche Maschine eignet sich besser als langfristige Investition?
Beide sind gute Langzeitinvestitionen, die Wahl hängt jedoch vom Anwendungsfall ab. Ein feststehendes Portal eignet sich besser für Präzisionsindustrien, während ein bewegliches Portal besser für die Serienfertigung geeignet ist.
Festportal- und Verfahrportal-CNC-Maschinen spielen beide eine wichtige Rolle in der modernen industriellen Fertigung, ihre Eignung hängt jedoch vollständig von den Anwendungsanforderungen ab. Festportal-CNC-Maschinen sind vor allem für ihre hohe Steifigkeit, überlegene Präzision und hervorragende Leistung bei anspruchsvollen und hochpräzisen Bearbeitungsaufgaben bekannt.
Portal-CNC-Maschinen hingegen eignen sich hervorragend für die Bearbeitung großer Werkstücke und bieten mehr Flexibilität, Skalierbarkeit und Produktionseffizienz bei übergroßen Materialien. Die Wahl der richtigen CNC-Maschine hängt von Faktoren wie Werkstückgröße, erforderlicher Präzision, Produktionsgeschwindigkeit und verfügbarer Stellfläche ab. Das Verständnis dieser Unterschiede hilft Herstellern, bessere Investitionsentscheidungen zu treffen und die Gesamteffizienz der Bearbeitung zu steigern.
Wenn Sie in eine zuverlässige CNC-Lösung investieren möchten, wählen Sie die Maschine, die zu Ihrem Arbeitsablauf und Ihren zukünftigen Wachstumsanforderungen passt. CNC Yangsen bietet fortschrittliche CNC-Systeme, die Leistung, Präzision und langfristigen industriellen Nutzen für jede Fertigungsanforderung gewährleisten.
