Wenn Sie in ein CNC-Bearbeitungszentrum investieren möchten, ist das Verständnis der verschiedenen Führungsbahntypen genauso wichtig wie der Vergleich der Spindeldrehzahl oder der Maschinenverfahrwege.
Unterschiedliche Führungssysteme bieten verschiedene Vorteile. Einige legen Wert auf Geschwindigkeit und Präzision, andere auf Steifigkeit und hohe Zerspanungsleistung. Die Wahl des richtigen Führungssystems kann die Produktivität, die Bearbeitungsqualität und die langfristige Rentabilität verbessern.
Dieser Leitfaden erklärt die gebräuchlichsten Arten von CNC-Maschinenführungen und hilft Ihnen zu verstehen, welche Option am besten zu Ihren Bearbeitungsanforderungen passt.

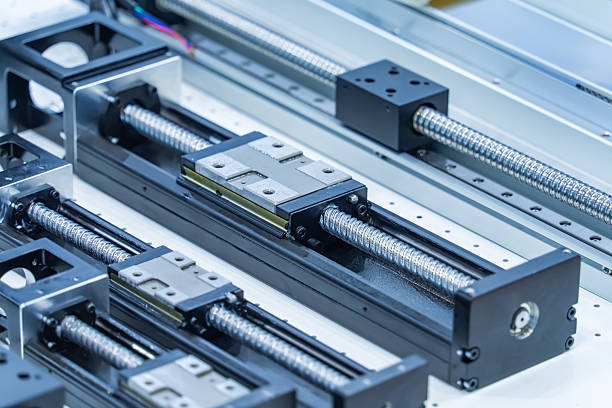

Eine CNC-Maschinenführungsschiene ist ein Führungssystem, das die Bewegung von Maschinenkomponenten entlang der X-, Y- und Z-Achse steuert und unterstützt. Ihre Hauptfunktion besteht darin, eine gleichmäßige, präzise und stabile Bewegung während der Bearbeitungsvorgänge zu gewährleisten.
Ein typisches CNC-Führungssystem besteht aus Führungsschienen, beweglichen Blöcken oder Gleitflächen und einem Schmiersystem. Während sich die Maschinenachse bewegt, führt die Führung die Bewegung entlang einer festgelegten Bahn und nimmt dabei die beim Bearbeitungsprozess entstehenden Schnittkräfte auf. Dies trägt zur Aufrechterhaltung der Positioniergenauigkeit und Maschinenstabilität während des gesamten Bearbeitungsprozesses bei.
Im Vergleich zu herkömmlichen Werkzeugmaschinenführungssystemen bieten moderne CNC-Führungssysteme mehrere Vorteile:
Die Leistungsfähigkeit einer CNC-Maschine hängt maßgeblich von der Konstruktion ihrer Führungsbahnen ab, weshalb Führungsbahnen als eine der wichtigsten Strukturkomponenten eines Bearbeitungszentrums gelten.
Nicht alle CNC-Führungsbahnen sind für denselben Zweck ausgelegt. Einige sind auf hohe Bewegungsgeschwindigkeit und Präzision optimiert, andere hingegen auf Stabilität und Schwerzerspanung ausgelegt. Das Verständnis dieser Unterschiede hilft Ihnen bei der Auswahl einer Maschine, die besser zu Ihren Produktionsanforderungen passt.
Zu den am häufigsten in CNC-Bearbeitungszentren eingesetzten Führungsbahntypen gehören Linearkugelführungen, Rollenführungen, Kastenführungen und hydrostatische Führungen.

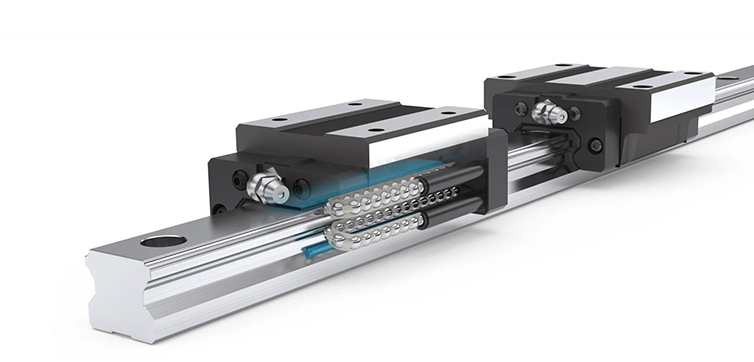

Was ist eine lineare Kugelführung?
Eine lineare Kugelführung nutzt umlaufende Stahlkugeln zwischen Führungsschiene und Führungsblock. Bei der Bewegung der Achse rollen die Kugeln kontinuierlich im Führungsblock, wodurch die Reibung reduziert und eine gleichmäßige, präzise Bewegung ermöglicht wird.
Dies ist eine der am häufigsten anzutreffenden Fahrbahntypen in modernen Anlagen. Vertikale Bearbeitungszentren und Hochgeschwindigkeits-CNC-Maschinen.
Vorteile
Nachteile

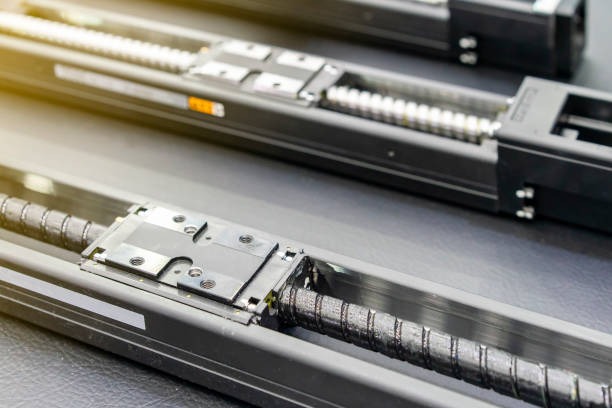

Was ist eine Rollenführungsbahn?
Eine Rollenführung funktioniert ähnlich wie eine Kugelführung, verwendet jedoch zylindrische Rollen anstelle von Stahlkugeln. Die größere Kontaktfläche ermöglicht es der Führung, höhere Lasten zu tragen und gleichzeitig eine ausgezeichnete Bewegungsgenauigkeit zu gewährleisten.
Viele Hochleistungsbearbeitungszentren verwenden Rollenführungen, um ein Gleichgewicht zwischen Geschwindigkeit und Steifigkeit zu erreichen.
Vorteile
Nachteile
Was ist eine Kastenführungsbahn?
Eine Kastenführung, auch als Hartführung bekannt, verwendet große Gleitflächen anstelle von Wälzkörpern. Die Führungsflächen sind präzisionsgeschliffen und mit Öl geschmiert, um die Reibung während der Bewegung zu reduzieren.
Kastenführungen werden häufig in Schwerlast-Bearbeitungszentren eingesetzt. Horizontalbohrmaschinen, Und große Portalmaschinen.
Vorteile
Nachteile
Was ist eine hydrostatische Führungsschiene?
Eine hydrostatische Führungsschiene nutzt unter Druck stehendes Öl, um einen dünnen Ölfilm zwischen den Führungsflächen zu erzeugen. Da die beweglichen Komponenten nicht direkt miteinander in Kontakt stehen, werden Reibung und Verschleiß deutlich reduziert.
Diese Art von Führungsschiene wird hauptsächlich in hochpräzisen und High-End-CNC-Maschinen eingesetzt.
Vorteile
Nachteile
Jeder Führungstyp bietet unterschiedliche Vorteile. Lineare Kugelführungen priorisieren Geschwindigkeit und Effizienz, Rollenführungen bieten ein ausgewogenes Verhältnis zwischen Geschwindigkeit und Steifigkeit, Kastenführungen eignen sich hervorragend für die Zerspanung schwerer Werkstücke, und hydrostatische Führungen sind für Anwendungen mit höchster Präzision ausgelegt. Die optimale Wahl hängt von Ihren Bearbeitungsmaterialien, den Schnittbedingungen und Ihren Produktionszielen ab.
Bei der Wahl der richtigen Führungsschiene geht es nicht darum, die fortschrittlichste Lösung zu finden, sondern diejenige, die Ihren Bearbeitungsanforderungen am besten entspricht. Verschiedene Führungsschienentypen sind für unterschiedliche Produktionsziele ausgelegt, und die richtige Wahl kann die Bearbeitungseffizienz, die Oberflächenqualität und die Gesamtleistung der Maschine verbessern.
Die folgende Tabelle bietet einen schnellen Vergleich der gebräuchlichsten CNC-Führungsbahntypen.
Besonderheit | Lineare Kugelführung | Rollenführung | Kastenführung | Hydrostatische Führungsschiene |
Bewegungsgeschwindigkeit | Exzellent | Exzellent | Mäßig | Mäßig |
Positionsgenauigkeit | Exzellent | Exzellent | Sehr gut | Exzellent |
Steifheit | Gut | Sehr gut | Exzellent | Exzellent |
Tragfähigkeit | Gut | Sehr gut | Exzellent | Exzellent |
Schwingungsdämpfung | Gerecht | Gut | Exzellent | Exzellent |
Hohe Schneidleistung | Gut | Sehr gut | Exzellent | Exzellent |
Wartung | Einfach | Einfach | Mäßig | Komplex |
Kosten | Niedrig | Medium | Medium | Hoch |
In den meisten modernen Bearbeitungszentren sind Linear-Kugel- und Rollenführungen die gängigsten Optionen, da sie eine hervorragende Geschwindigkeit und Genauigkeit bieten. Kastenführungen sind weiterhin beliebt für anspruchsvolle Anwendungen, bei denen Steifigkeit und Zerspanungsleistung wichtiger sind als hohe Bewegungsgeschwindigkeiten. Hydrostatische Führungen werden typischerweise für die Ultrapräzisionsbearbeitung eingesetzt, bei der höchste Genauigkeit gefordert ist.
1. Welcher Führungsbahntyp wird am häufigsten in CNC-Bearbeitungszentren verwendet?
Lineare Kugelführungen sind die am häufigsten verwendeten Führungsschienen in modernen CNC-Bearbeitungszentren. Sie bieten ein gutes Verhältnis von Geschwindigkeit, Genauigkeit und Kosten und eignen sich daher für ein breites Spektrum an Bearbeitungsanwendungen.
2. Worin besteht der Unterschied zwischen Kugel- und Rollenführungen?
Beide Systeme sind Linearführungen, Rollenführungen verwenden jedoch zylindrische Rollen anstelle von Kugeln. Dadurch weisen Rollenführungen eine höhere Steifigkeit und Tragfähigkeit auf und eignen sich somit für anspruchsvollere Bearbeitungsanwendungen.
3. Welcher Führungsbahntyp eignet sich am besten für die Formenherstellung?
Lineare Kugel- und Rollenführungen werden häufig im Formenbau eingesetzt, da sie eine hohe Präzision, eine reibungslose Bewegung und eine effiziente Bearbeitung komplexer Formteile ermöglichen.
4. Sind Linearführungen für die Stahlbearbeitung geeignet?
Ja. Moderne Linearführungsmaschinen eignen sich gut für die Stahlbearbeitung. Für die kontinuierliche Zerspanung großer Stahlwerkstücke bieten Kastenführungen jedoch unter Umständen eine höhere Stabilität und bessere Schnittleistung.
5. Welche Führungsschiene eignet sich am besten für schwere Schneidarbeiten?
Kastenführungen werden im Allgemeinen für schwere Schneidarbeiten bevorzugt, da sie eine höhere Steifigkeit, eine stärkere Tragfähigkeit und eine bessere Vibrationsdämpfung bei aggressiven Bearbeitungsvorgängen bieten.
6. Wie wähle ich die richtige Führungsbahn für meine CNC-Maschine aus?
Die optimale Führungsschiene hängt von Ihren Werkstoffen, der Werkstückgröße, den Schnittanforderungen und Ihren Produktionszielen ab. Bei der Hochgeschwindigkeitsbearbeitung kommen Linearführungen häufig zum Einsatz, während bei der Schwerzerspanung typischerweise Kastenführungen bevorzugt werden. Das Verständnis Ihrer Anwendung ist der Schlüssel zur Auswahl der richtigen Maschine.
Für unterschiedliche Bearbeitungsaufgaben sind verschiedene CNC-Führungsschienen ausgelegt. Lineare Kugelführungen sind auf Geschwindigkeit und Effizienz ausgelegt, Rollenführungen bieten ein ausgewogenes Verhältnis von Geschwindigkeit und Steifigkeit, während Kastenführungen besser für die Schwerzerspanung geeignet sind.
Es gibt keine universelle Führungsschiene, die für jede Anwendung optimal ist. Die richtige Wahl hängt von Ihren Materialien, den Bearbeitungsanforderungen und Ihren Produktionszielen ab. Wenn Sie diese Unterschiede verstehen, können Sie eine CNC-Maschine auswählen, die die Leistung erbringt, die Ihr Unternehmen benötigt.
