Sie sind sich nicht sicher, ob Sie ein vertikales Bearbeitungszentrum, ein horizontales Bearbeitungszentrum oder eine Portalmaschine benötigen? Damit sind Sie nicht allein. Viele Käufer konzentrieren sich zunächst auf den Preis oder die technischen Daten und stellen später fest, dass die Maschine nicht zu ihren Teilen oder Produktionsanforderungen passt.
Die Wahl der richtigen CNC-Maschine beginnt mit dem Verständnis Ihrer Bearbeitungsanforderungen. Die richtige Wahl kann die Produktivität steigern, die Bearbeitungskosten senken und Ihr Unternehmen bei seinem Wachstum unterstützen.
Dieser Leitfaden führt Sie Schritt für Schritt durch den Auswahlprozess – von der Ermittlung Ihres Bearbeitungsbedarfs und der Wahl des richtigen Maschinentyps bis hin zur Auswahl der idealen Größe, Konfiguration und des Lieferanten – damit Sie mit Zuversicht investieren können.
Bevor Sie Maschinenspezifikationen vergleichen oder Angebote anfordern, sollten Sie Ihre tatsächlichen Bearbeitungsanforderungen genau analysieren. Die beste CNC-Maschine ist nicht die mit den höchsten Spezifikationen, sondern die, die zu Ihren Teilen, Produktionszielen und Ihrem Budget passt. Beantworten Sie dazu zunächst die folgenden Fragen.

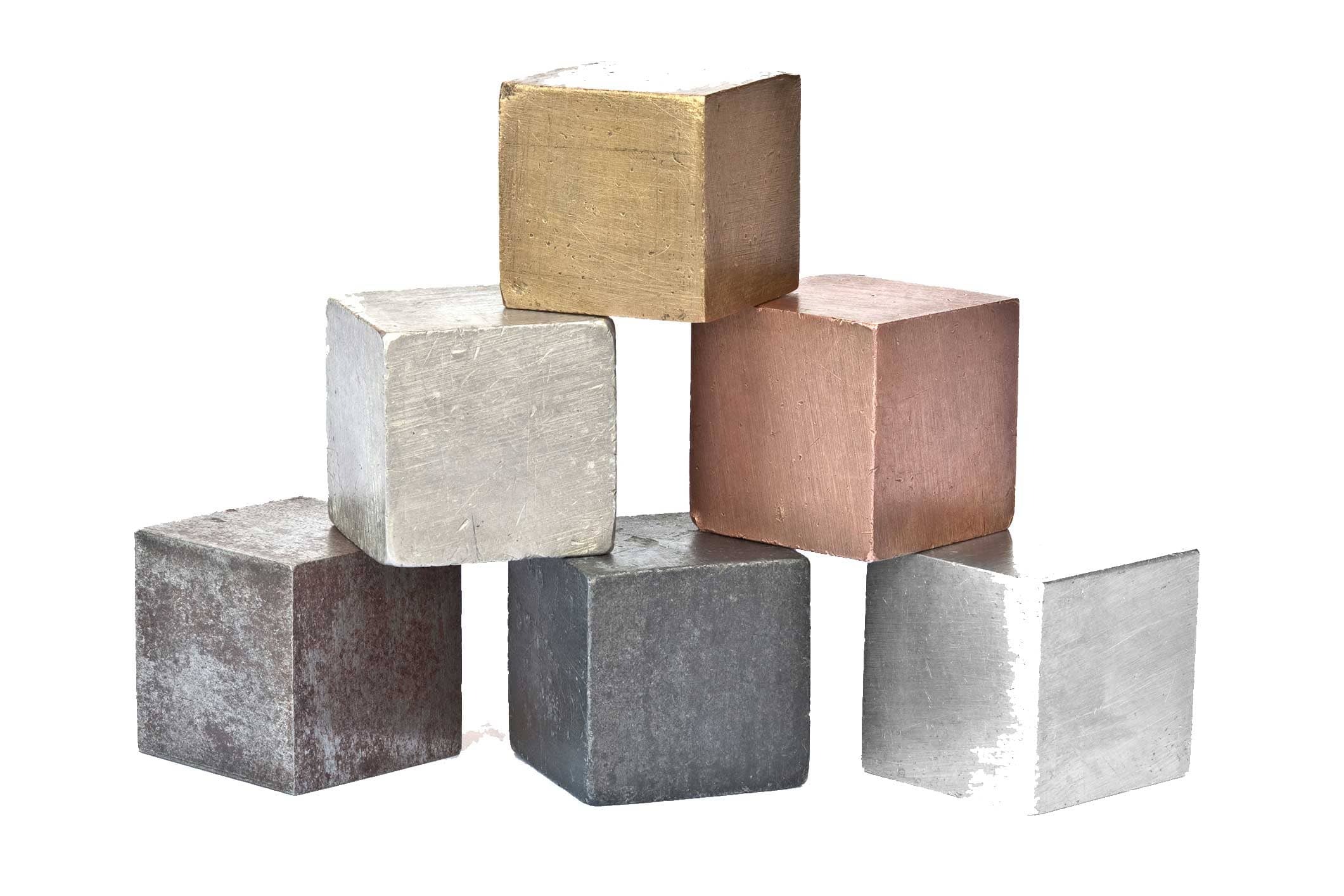

Das zu bearbeitende Material hat direkten Einfluss auf die Wahl der CNC-Maschine und ihrer Konfiguration. Unterschiedliche Materialien erfordern unterschiedliche Spindeldrehzahlen, Schnittsteifigkeiten und Werkzeuge.
Zum Beispiel:
Die Kenntnis des primären Materials hilft dabei, die richtige Spindel, den passenden Führungsbahntyp und die geeignete Maschinenkonstruktion einzugrenzen.
Nicht alle CNC-Maschinen sind für dieselben Werkstücktypen ausgelegt. Berücksichtigen Sie Größe, Form und Komplexität der von Ihnen gefertigten Teile.
Zum Beispiel:
Die Abstimmung der Maschine auf Ihr typisches Werkstück ist einer der wichtigsten Schritte im Auswahlprozess.
Das Produktionsvolumen bestimmt, ob Flexibilität, Geschwindigkeit oder Automatisierung Priorität haben sollten.
Prototypen- oder kundenspezifische Bearbeitung: Flexibilität und schnelle Einrichtung sind oft wichtiger als Automatisierung.
Klein- und Mittelserienfertigung: Ein ausgewogenes Verhältnis zwischen Produktivität und Kosten ist in der Regel die beste Wahl.
Massenproduktion: Merkmale wie automatische Palettenwechsler, größere Werkzeugmagazine und ein zuverlässiger Dauerbetrieb können die Effizienz deutlich steigern.
Berücksichtigen Sie nicht nur Ihren aktuellen Produktionsbedarf, sondern auch die zukünftige Entwicklung Ihres Unternehmens in den nächsten drei bis fünf Jahren. Die Wahl einer Maschine mit Zukunftspotenzial kann teure Nachrüstungen später vermeiden.
Sobald Sie Ihre Bearbeitungsanforderungen ermittelt haben, wählen Sie im nächsten Schritt die passende CNC-Maschine aus. Jede Maschine ist für unterschiedliche Anwendungen, Werkstückgrößen und Produktionsziele ausgelegt. Die Wahl der richtigen Maschine steigert die Produktivität, verkürzt die Bearbeitungszeit und optimiert Ihre Investitionsrendite.

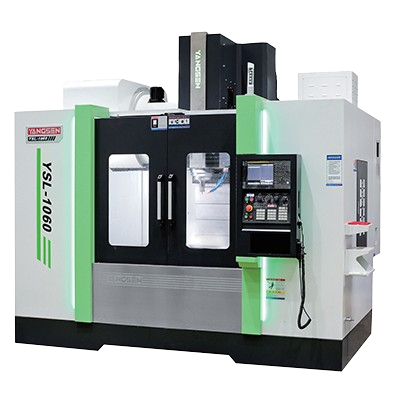

Ein vertikales Bearbeitungszentrum (VMC) ist die vielseitigste und am weitesten verbreitete CNC-Maschine. Es ist eine hervorragende Wahl für Hersteller, die Wert auf Flexibilität, Kosteneffizienz und hohe Bearbeitungsgenauigkeit legen.
Wählen Sie einen VMC, wenn Sie:

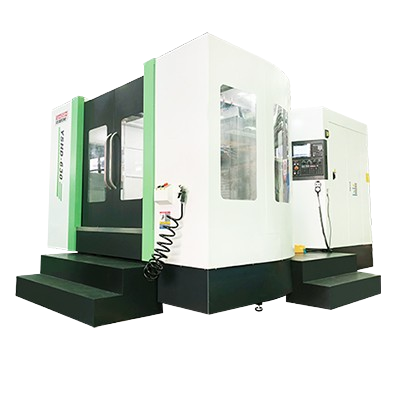

Horizontale Bearbeitungszentren (HMCs) sind für eine hocheffiziente Produktion ausgelegt, insbesondere für kastenförmige Teile, die eine Bearbeitung von mehreren Seiten erfordern.
Wählen Sie ein HMC, wenn Sie:

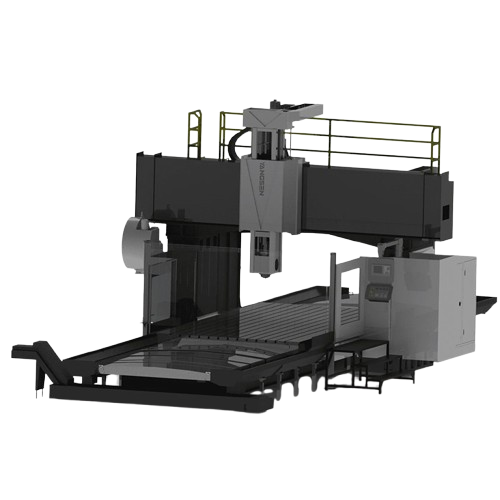

Portalbearbeitungszentren werden für übergroße Werkstücke gebaut, die auf Standard-Vertikalbearbeitungsmaschinen nicht effizient bearbeitet werden können.
Wählen Sie eine Portalmaschine, wenn Sie:

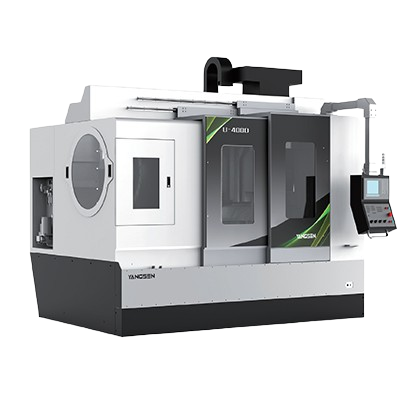

Ein 5-Achs-Bearbeitungszentrum ist die ideale Lösung für hochkomplexe Teile, die eine Bearbeitung aus mehreren Winkeln ohne wiederholtes Umpositionieren erfordern.
Wählen Sie eine 5-Achs-Maschine, wenn Sie:
Die Wahl des richtigen Maschinentyps ist nur die halbe Miete. Im nächsten Schritt gilt es, die passende Maschinengröße für Ihre Werkstücke zu finden. Eine zu kleine Maschine schränkt Ihre Produktion ein, während eine zu große sowohl die Investitions- als auch die Betriebskosten erhöht.
Die Verfahrwege in X-, Y- und Z-Richtung sollten stets größer sein als die Abmessungen des Werkstücks. Achten Sie auf ausreichend Platz für Vorrichtungen, Werkzeuge und einen sicheren Bearbeitungsspielraum.
Wenn beispielsweise Ihr größtes Werkstück 800 × 500 mm misst, ist eine Maschine mit einem Verfahrweg von 1.000 × 600 mm in der Regel die praktischere Wahl als eine Maschine mit dem gleichen Verfahrweg wie das Werkstück.
Ein größerer Arbeitstisch erleichtert das Einspannen übergroßer Teile oder die Bearbeitung mehrerer Werkstücke in einer Aufspannung. Gleichzeitig muss sichergestellt sein, dass der Tisch das Gewicht Ihrer Werkstücke und Vorrichtungen, insbesondere schwerer Stahlbauteile, sicher tragen kann.
Wählen Sie eine Maschine nicht nur nach Ihren heutigen Anforderungen. Wenn Sie in Zukunft größere Teile bearbeiten oder die Produktion steigern möchten, kann die Wahl eines etwas größeren Modells jetzt die Kosten für einen späteren Maschinentausch sparen.
Nachdem Sie Maschinentyp und -größe ausgewählt haben, geht es nun darum, die passende Konfiguration zu wählen. Die richtigen Optionen können die Bearbeitungseffizienz und -genauigkeit verbessern, während unnötige Upgrades Ihre Investition nur unnötig erhöhen. Konzentrieren Sie sich auf die Funktionen, die Ihren Produktionsanforderungen entsprechen.
Die Spindel bestimmt die Leistung Ihrer Maschine beim Schneiden.
Wählen Sie die Spindeldrehzahl anhand Ihres Hauptmaterials und nicht einfach anhand der höchsten Drehzahl.

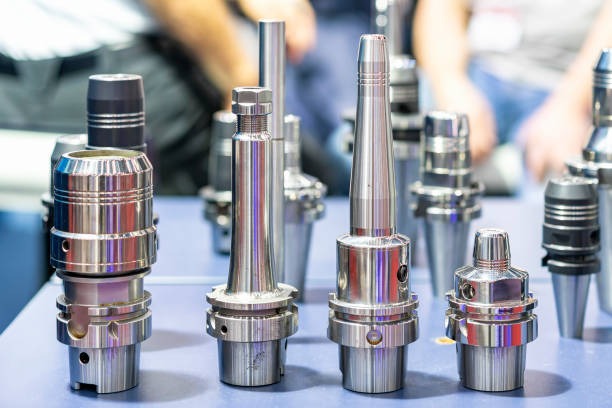

Werkzeughalter beeinflussen Steifigkeit, Schnittstabilität und Bearbeitungsgenauigkeit.
Wählen Sie den Werkzeughalter entsprechend Ihren Bearbeitungsanforderungen und nicht nach Branchentrends.

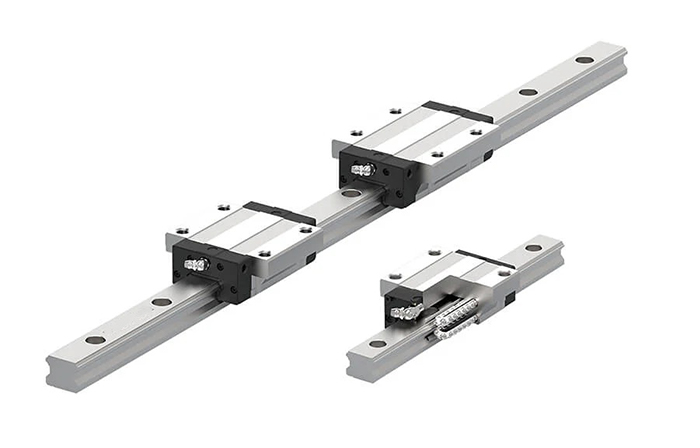

Führungsbahnen beeinflussen die Maschinensteifigkeit und die Schneidleistung.
Die Wahl der richtigen Führungsschiene hängt davon ab, ob Geschwindigkeit oder Schnittkraft Ihre Priorität ist.
Viele optionale Funktionen können die Produktivität steigern, aber nicht jede Maschine benötigt sie.
Ziehen Sie beispielsweise folgende Optionen in Betracht:
Wählen Sie diese Optionen nur dann, wenn sie Ihre aktuellen oder zukünftigen Produktionsanforderungen unterstützen.
Ihr Budget sollte Leistung, Produktivität und langfristigen Nutzen gleichermaßen berücksichtigen. Die günstigste Maschine kann höhere Wartungskosten oder geringere Effizienz verursachen, während die teuerste Maschine möglicherweise Funktionen bietet, die Sie nie nutzen.
Bei begrenztem Budget sollten Sie zunächst in die Komponenten investieren, die die Bearbeitungsleistung direkt beeinflussen, wie z. B. Maschinenstruktur, Spindel und Steuerungssystem. Optionale Erweiterungen können später jederzeit hinzugefügt werden, falls Ihre Produktionsanforderungen steigen.
Der Kaufpreis ist nur ein Teil der Investition. Beachten Sie außerdem:
Eine zuverlässige Maschine mit niedrigeren Betriebskosten bietet oft über ihre gesamte Lebensdauer einen besseren Wert.
Überlegen Sie, wo Ihr Unternehmen in den nächsten Jahren stehen wird. Wenn Sie mit größeren Aufträgen oder komplexeren Projekten rechnen, kann die Anschaffung einer Maschine mit Erweiterungsmöglichkeiten eine klügere Investition sein als ein späterer Maschinentausch.
Selbst die besten technischen Daten einer Maschine garantieren keine guten Ergebnisse, wenn der Hersteller keine gleichbleibende Qualität und keinen zuverlässigen Support bietet. Bevor Sie eine endgültige Entscheidung treffen, sollten Sie den Lieferanten genauso sorgfältig prüfen wie die Maschine selbst.
Wählen Sie einen Hersteller mit nachweislicher Erfahrung in der Konstruktion und Fertigung von CNC-Maschinen. Ein Unternehmen mit langjähriger Fertigungskompetenz bietet mit größerer Wahrscheinlichkeit eine stabile Maschinenleistung und kontinuierliche Produktverbesserungen.
Erkundigen Sie sich, wie die Maschinen vor der Auslieferung geprüft werden. Ein zuverlässiger Hersteller sollte umfassende Qualitätskontrollen durchführen, einschließlich der Prüfung der Maschinenmontage, Genauigkeitstests und Probefertigung, um sicherzustellen, dass jede Maschine den Spezifikationen entspricht.
Schneller technischer Support minimiert Ausfallzeiten bei Problemen. Prüfen Sie, ob der Anbieter Installationsanleitungen, Bedienerschulungen, Fernwartung, Ersatzteile und langfristigen Kundendienst anbietet.
Suchen Sie nach Herstellern mit Erfahrung in Ihrer Branche. Erfolgreiche Projekte in der Luft- und Raumfahrt, der Automobilindustrie, im Formenbau, im Energiesektor oder im allgemeinen Maschinenbau belegen, dass der Lieferant verschiedene Bearbeitungsanwendungen und Kundenanforderungen versteht.
Wählen Sie Ihren Hersteller nicht allein nach dem Preis. Ein zuverlässiger Lieferant sollte Ihnen nicht nur eine qualitativ hochwertige Maschine bieten, sondern auch den technischen Support und Service, den Sie während der gesamten Lebensdauer der Maschine benötigen.
Wie wähle ich die richtige CNC-Maschine aus?
Definieren Sie zunächst Ihre Bearbeitungsanforderungen, einschließlich der Werkstoffe, Werkstückgröße, Produktionsmenge und Genauigkeitsanforderungen. Wählen Sie anschließend den passenden Maschinentyp, die passende Größe, Konfiguration und den passenden Hersteller entsprechend diesen Anforderungen.
Was ist besser: ein vertikales oder ein horizontales Bearbeitungszentrum?
Keine der beiden Bauarten ist in jeder Situation besser. Vertikale Bearbeitungszentren eignen sich ideal für die allgemeine Bearbeitung, Formen und Blechteile, während horizontale Bearbeitungszentren besser für kastenförmige Bauteile, Mehrseitenbearbeitung und die Serienfertigung geeignet sind.
Welche Größe muss meine CNC-Maschine haben?
Ihre Maschine sollte über ausreichend Verfahrweg und Tischkapazität verfügen, um auch Ihr größtes Werkstück bearbeiten zu können und gleichzeitig Platz für Vorrichtungen und Werkzeuge zu lassen. Es ist ratsam, neben den aktuellen Aufträgen auch zukünftige Produktionsanforderungen zu berücksichtigen.
Soll ich BT-, BBT- oder HSK-Werkzeughalter wählen?
Die beste Wahl hängt von Ihrer Anwendung ab. BT-Werkzeughalter eignen sich für die meisten allgemeinen Bearbeitungen. BBT bietet eine höhere Steifigkeit für die Hochgeschwindigkeits- und Präzisionsbearbeitung, während HSK häufig bei anspruchsvollen Hochgeschwindigkeits- und Präzisionsanwendungen eingesetzt wird.
In welche optionalen Funktionen lohnt sich eine Investition?
Optionen wie Spindelkühlung, eine 4. oder 5. Achse, automatische Palettenwechsler, größere Werkzeugmagazine und Linearmaßstäbe können Produktivität und Genauigkeit verbessern. Wählen Sie diese Funktionen nur, wenn sie Ihren Produktionsanforderungen und Ihrem Budget entsprechen.
Wie wähle ich einen zuverlässigen CNC-Maschinenhersteller aus?
Schauen Sie über die reinen Maschinenspezifikationen hinaus. Berücksichtigen Sie die Produktionserfahrung des Herstellers, seine Qualitätskontrollprozesse, den technischen Support, die Verfügbarkeit von Ersatzteilen und Kundenreferenzen. Ein zuverlässiger Lieferant bietet Ihnen langfristige Unterstützung während der gesamten Nutzungsdauer der Maschine.
Die beste CNC-Maschine ist diejenige, die zu Ihren Teilen, Produktionszielen und Ihrem Budget passt. Nehmen Sie sich die Zeit, Ihre Anforderungen zu analysieren, bevor Sie eine Entscheidung treffen. So erzielen Sie eine bessere Leistung und einen langfristigen Nutzen.
Sie sind sich nicht sicher, welche Maschine die richtige für Sie ist? Kontaktieren Sie unsere CNC-Experten für eine individuelle Empfehlung, die auf Ihre Anwendung zugeschnitten ist.
