CNC-Fräsmaschinen-Typen: Vertikal, Horizontal & mehr

Haben Sie sich jemals gefragt, warum manche CNC-Maschinen reibungslos und präzise arbeiten, während andere mit Vibrationen, mangelnden Toleranzen oder langen Zykluszeiten zu kämpfen haben?

Der CNC-Fräsmaschine Das könnte der Grund sein, was Sie verwenden.

CNC-Fräsmaschinen sind in der Fertigung unverzichtbar, weil sie Metall formen mit Präzision verbessern, Konsistenz erhöhen und Produktivität steigern.

Aber hier liegt der Haken: Nicht alle CNC-Fräsmaschinen sind gleich!

Jeder Typ—vertikal, horizontal, 5-Achsen, Portal und mehr – bringt seine eigenen Stärken, Grenzen und idealen Bearbeitungsanwendungen mit sich.

Sind Sie bereit, die Unterschiede zu verstehen und die CNC-Fräsmaschine zu finden, die wirklich zu Ihren Produktionsanforderungen passt?

Los geht's!

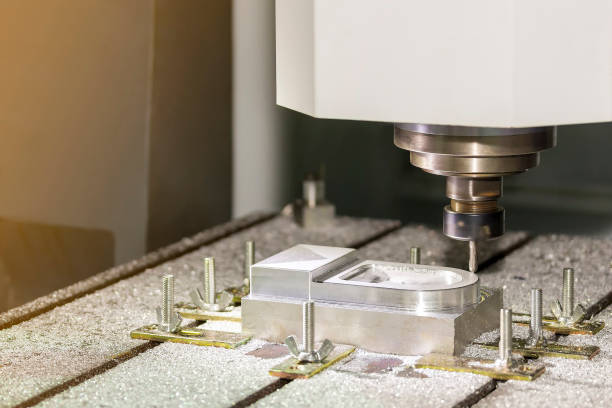

Was ist eine CNC-Fräsmaschine?

Eine CNC-Fräse ist eine computergesteuerte Fräsmaschine das Material von einem Werkstück mithilfe rotierender Schneidwerkzeuge entfernt.

Anstatt dass ein Bediener Handräder dreht, folgt die Maschine einem programmierten Pfad (G-Code), um präzise Formen, Löcher, Taschen und Oberflächen auszuschneiden.

Eine typische CNC-Fräsmaschine umfasst:

Eine Spindel, die das Schneidwerkzeug hält und dreht.

Ein Arbeitstisch, der das Werkstück stützt und positioniert.

Lineare Achsen (X, Y, Z), die das Werkzeug oder den Tisch bewegen.

Eine CNC-Steuerung, die das Programm liest und alle Bewegungen koordiniert.

Im Vergleich zu traditionelle manuelle FräsmaschinenCNC-Fräsmaschinen bieten:

Höhere Genauigkeit und Wiederholbarkeit.

Stabileres Schneiden bei höheren Schnittgeschwindigkeiten und Vorschüben.

Höhere Effizienz bei der Serienfertigung.

Die Fähigkeit, komplexe 3D-Formen mit weniger menschlichen Fehlern zu bearbeiten.

Arten von CNC-Fräsmaschinen

CNC-Fräsmaschinen gibt es in verschiedenen Ausführungen, die jeweils für spezifische Bearbeitungsanforderungen entwickelt wurden.

Manche konzentrieren sich auf Vielseitigkeit, manche auf Hochleistungsschneidenund andere zum Umgang mit komplexen Mehrwinkelflächen.

Während alle CNC-Fräsmaschinen Material präzise abtragen, können ihre Struktur, Spindelausrichtung und Achsenkonfiguration ihre Leistungsfähigkeit dramatisch beeinflussen – von der Spanabfuhr über die Genauigkeit bis hin zu den Arten von Teilen, die sie herstellen können.

Nachfolgend finden Sie eine Übersicht über die gängigsten CNC-Fräsmaschinentypen und die jeweiligen Besonderheiten.

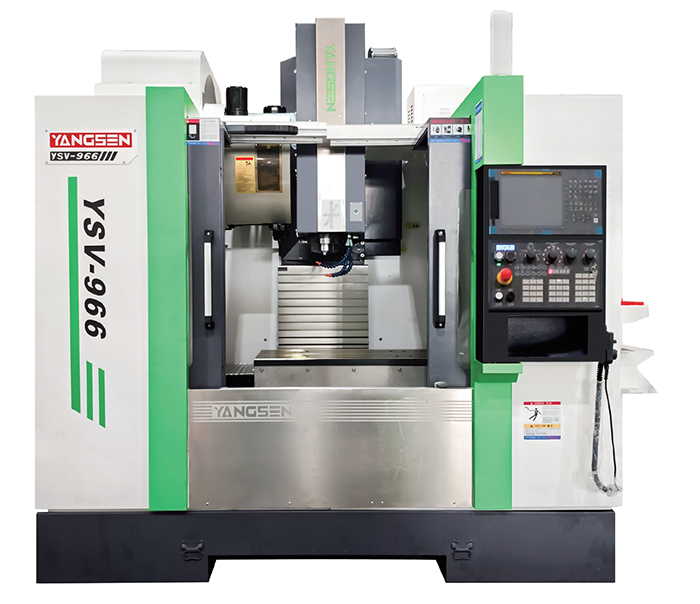

1.Vertikale CNC-Fräsmaschinen (VMC)

A vertikale CNC-Fräse verfügt über eine Spindel, die senkrecht nach unten auf das Werkstück zeigt.

Es ist eine der am häufigsten verwendeten CNC-Maschinen, weil sie einfach zu bedienen, preiswert und ideal für Präzisionsteile.

VMCs bestehen typischerweise aus einem Spindelkopf, einer starren Säule, einem beweglichen Arbeitstisch und Linearachsen, die das Schneidwerkzeug entlang programmierter Bahnen führen.

Haupttypen:

• 3-Achs-VMC – Standardeinstellung für die meisten Fräsarbeiten.

• 4-Achs-VMC – Fügt eine Drehachse für abgewinkelte Elemente hinzu.

• Hochgeschwindigkeits-VMC – Entwickelt für schnelles Schneiden und feine Oberflächen.

Vorteile:

•Hervorragende Sichtverhältnisse während der Bearbeitung.

•Benutzerfreundlich und kostengünstig.

•Eignet sich gut für kleine bis mittelgroße Teile.

•Hohe Präzision für Formen, Bauteile und allgemeine Bearbeitung.

Nachteile:

•Weniger effiziente Späneabfuhr im Vergleich zu Horizontalfräsmaschinen.

•Nicht ideal für sehr schwere Schnitte oder übergroße Werkstücke.

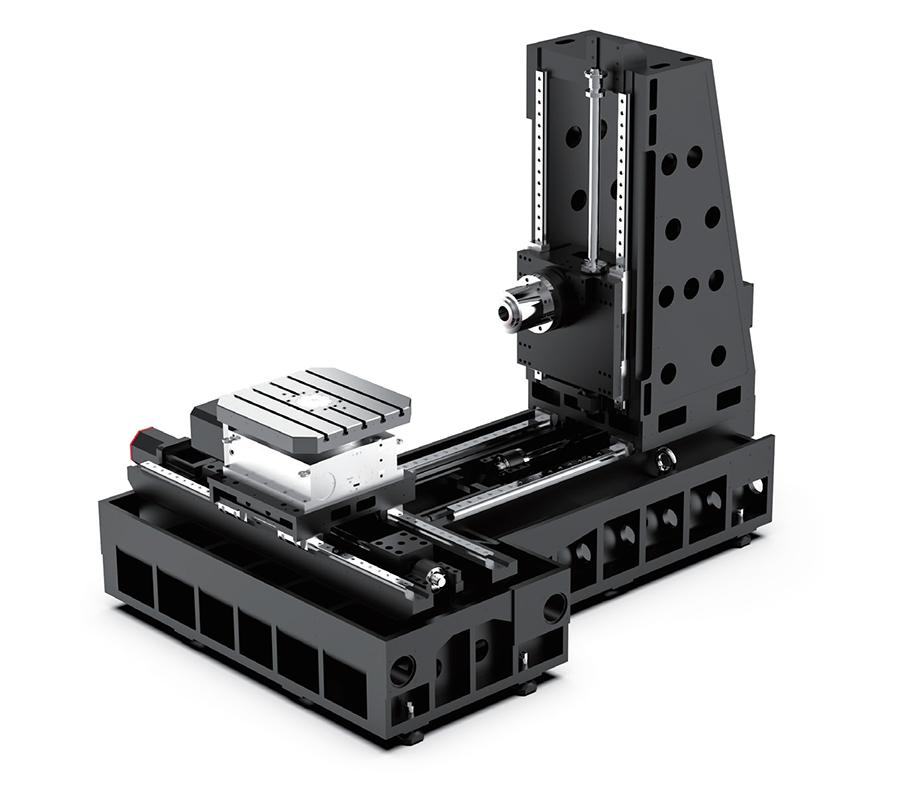

2.Horizontale CNC-Fräsmaschinen (HMC)

A horizontale CNC-Fräse verwendet eine Spindel, die seitlich statt nach unten zeigt.

Diese Konstruktion trägt dazu bei, dass Späne beim Schneiden auf natürliche Weise abfallen, wodurch HMCs ideal geeignet sind für tiefere Taschen, schwere Materialien, Und lange Produktionsläufe.

HMCs sind üblicherweise mit einer robusten Säule, einer horizontalen Spindel, Drehtischen und oft einem Palettenwechselsystem ausgestattet, das die Produktion mit minimalen Ausfallzeiten am Laufen hält.

Haupttypen:

• Standard HMC – Für allgemeine horizontale Bearbeitung.

• Doppelpaletten-HMC – Ermöglicht gleichzeitiges Laden und Bearbeiten für eine kontinuierliche Produktion.

Vorteile:

•Hervorragende Spanabfuhr für kühlere und sauberere Schnitte.

•Bewältigt auch schwere Schnitte und große Werkstücke stabil.

•Höhere Produktivität, insbesondere bei der Serienfertigung.

•Verbesserte Genauigkeit bei tiefen oder komplexen Merkmalen.

Nachteile:

•Höhere Vorlaufkosten.

•Benötigt mehr Stellfläche als ein VMC.

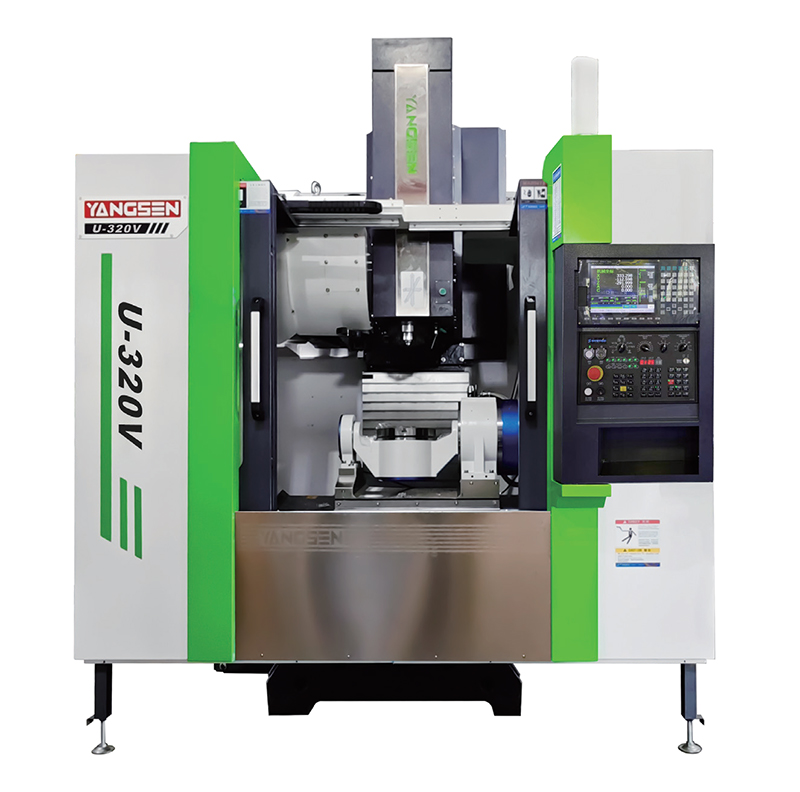

3.5-Achs-CNC-Fräsmaschinen

A 5-Achs-CNC-Fräse kann einziehen drei lineare Achsen Und zwei RotationsachsenDadurch kann sich das Werkzeug oder das Werkstück während der Bearbeitung neigen und drehen.

Diese Flexibilität ermöglicht es der Maschine, Folgendes zu produzieren komplexe Formen Und Mehrwinkelflächen in einer einzigen Aufspannung – etwas, was herkömmliche 3-Achs-Maschinen nicht leisten können.

Diese Maschinen umfassen typischerweise einen starren Sockel, präzise Drehachsen, Hochgeschwindigkeitsspindeln und fortschrittliche Steuerungssysteme, die eine simultane 5-Achsen-Bewegung ermöglichen.

Haupttypen:

• 5-Achs-Fräsmaschine mit Zapfenlagerung – Der Tisch lässt sich neigen und drehen.

• 5-Achs-Fräsmaschine mit Schwenkkopf – Der Spindelkopf bewegt sich anstelle des Tisches.

Vorteile:

•Maschinen mit komplexen Geometrien und weniger Rüstvorgängen.

•Höhere Genauigkeit bei gekrümmten oder mehrflächigen Merkmalen.

•Bessere Oberflächenqualität dank sanfter Werkzeugorientierungsänderungen.

•Spart Zeit durch weniger Umbaumaßnahmen und manuelle Neupositionierungen.

Nachteile:

•Höhere Anschaffungskosten.

•Erfordert fortgeschrittenere Programmier- und Bedienerkenntnisse.

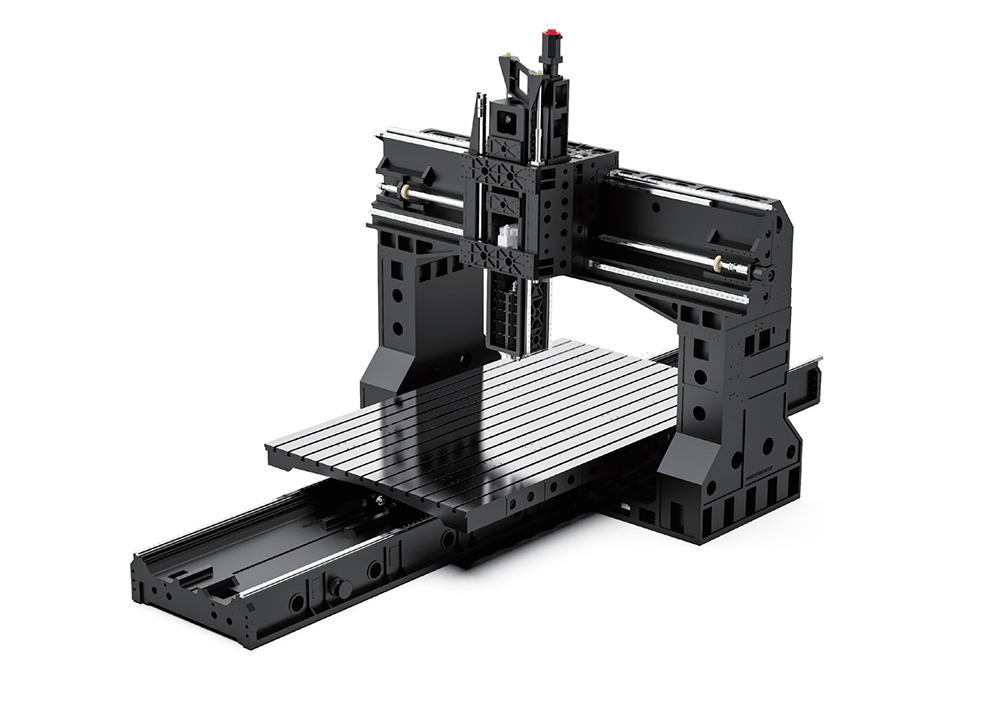

4. Portalfräsmaschinen (CNC-Fräsmaschinen)

A Portal-CNC-Fräsmaschine Merkmale große brückenartige Konstruktion unterstützt von zwei Spaltenwobei sich die Spindel von oben über den Arbeitsbereich bewegt.

Diese Konstruktion bietet außergewöhnliche Steifigkeit und ermöglicht es der Maschine, Griff übergroß, schweroder komplexe Werkstücke, die nicht auf Standard-Bearbeitungszentren oder HMCs passen würden.

Portalfräsmaschinen bestehen üblicherweise aus einem massiven Rahmen, einem breiten Arbeitstisch, einer Spindel mit hohem Drehmoment und verstärkten Führungsbahnen, die für Stabilität bei der Bearbeitung großer Werkstücke ausgelegt sind.

Vorteile:

•Ideal für die Bearbeitung sehr großer Teile, Formen, Werkzeuge und Luft- und Raumfahrtstrukturen.

•Extrem hohe Steifigkeit für schwere Schneidarbeiten und präzise Endbearbeitung.

•Großer Arbeitsbereich, der auch sperrige oder lange Bauteile aufnehmen kann.

•Stabile Leistung auch bei langen Reisebewegungen.

Nachteile:

•Benötigt eine erhebliche Stellfläche.

•Höhere Installations- und Wartungskosten im Vergleich zu kleineren Mühlen.

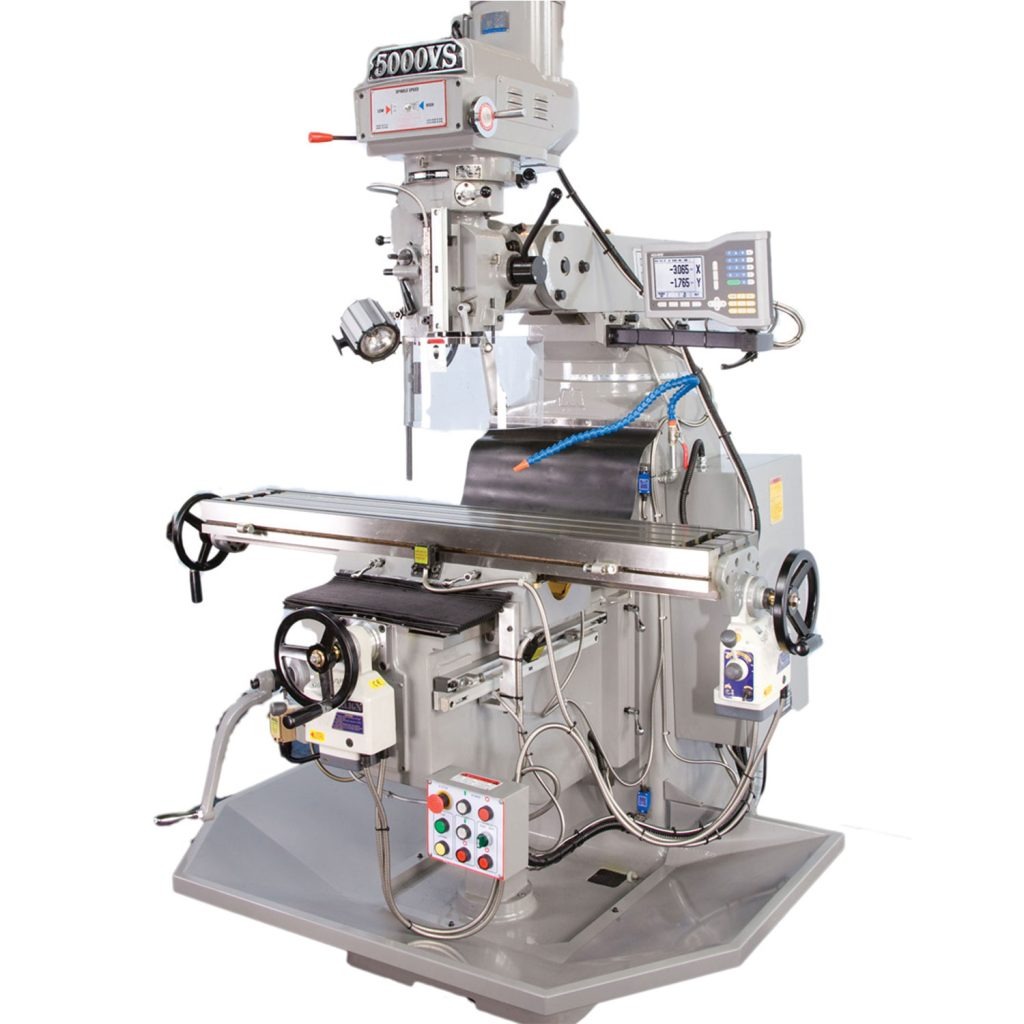

5. Revolver-/Knie-CNC-Fräsmaschinen

Eine Revolver- oder Knie-CNC-Fräsmaschine ist eine kleinere, größere Fräsmaschine im traditionellen Stil mit CNC-Steuerung aufgerüstet.

Es beinhaltet ein bewegliches Knie das die Arbeitsfläche stützt und eine vertikale Verstellung ermöglicht, wodurch es flexibel einsetzbar ist. leichte Bearbeitung, Prototyping und Bildungsumgebungen.

Diese Maschinen zeichnen sich typischerweise durch einen kompakten Rahmen, einen manuell bedienbaren Spindelkopf und CNC-gesteuerte Tischbewegungen aus – und bieten somit eine Mischung aus klassischem Fräsdesign und moderner Automatisierung.

Vorteile:

•Kompakte Größe, ideal für Werkstätten und Schulungszentren.

•Geringere Kosten im Vergleich zu Bearbeitungszentren in voller Größe.

•Einfache Bedienung für Anfänger oder Kleinserien.

•Flexibel einsetzbar für einfache Teile, Reparaturen oder Forschungs- und Entwicklungsaufgaben.

Nachteile:

•Begrenzte Steifigkeit im Vergleich zu VMCs oder HMCs.

•Nicht geeignet für grobe Schnitte oder die industrielle Fertigung.

•Kleinerer Arbeitsbereich und weniger Automatisierungsfunktionen.

Häufig gestellte Fragen

1.Welche CNC-Fräsmaschine ist am vielseitigsten für allgemeine Bearbeitungszwecke?

Vertikale CNC-Fräsmaschinen (VMC) gelten als die vielseitigste Option, da sie ein breites Spektrum an Werkstückgrößen und Materialien mit hoher Präzision bearbeiten können. Sie sind einfach zu bedienen, kostengünstig und für die meisten allgemeinen Fertigungsaufgaben geeignet.

2. Wann sollte ich mich für eine horizontale CNC-Fräsmaschine anstelle einer vertikalen entscheiden?

Wählen Sie ein HMC, wenn Sie eine bessere Spanabfuhr, höhere Steifigkeit und schnellere Produktionszeiten bei der Serienbearbeitung benötigen. Es ist besonders nützlich für tiefere Schnitte und große oder schwere Bauteile.

3. Benötige ich wirklich eine 5-Achs-CNC-Fräsmaschine?

Sie benötigen eine 5-Achs-Fräsmaschine, wenn Ihre Teile Merkmale mit mehreren Winkeln, gekrümmte Oberflächen oder enge Toleranzen erfordern, die andernfalls mehrere Aufspannungen notwendig machen würden. Sie verbessert Effizienz und Genauigkeit, ist aber mit höheren Kosten und Programmieraufwand verbunden.

4. Welcher CNC-Fräsmaschinentyp eignet sich am besten für sehr große oder schwere Werkstücke?

Die Portal-CNC-Fräsmaschine ist die beste Wahl für übergroße Formen, Luft- und Raumfahrtstrukturen und große Metallblöcke. Ihre Brückenkonstruktion sorgt für hohe Stabilität und einen großen Arbeitsbereich.

5. Sind Revolver- oder Knie-CNC-Fräsmaschinen heute noch sinnvoll?

Ja, sie eignen sich für leichte Bearbeitungsvorgänge, Prototypenbau und Schulungszwecke. Für die Massenproduktion sind sie zwar nicht geeignet, aber für kleinere Werkstätten und die Fertigung einfacher Teile weiterhin praktikabel.

Abschluss

Verschiedene CNC-Fräsmaschinen bieten unterschiedliche Stärken und eignen sich daher besser für bestimmte Materialien, Werkstückgrößen und Bearbeitungsziele. Wenn Sie diese Unterschiede verstehen, können Sie die passende Maschine für Ihren Arbeitsablauf auswählen – egal ob Sie Vielseitigkeit, hohe Beanspruchung, Präzision in mehreren Winkeln oder die Bearbeitung übergroßer Werkstücke benötigen.

Kurz gesagt, es gibt keine „beste“ CNC-Fräsmaschine – nur diejenige, die Ihren spezifischen Produktionsanforderungen entspricht.

Wenn Sie herausfinden möchten, welche Art von CNC-Fräse für Ihre Projekte geeignet sein könnte, zögern Sie nicht, Kontakt aufnehmen Jederzeit. Wir beraten Sie gerne und helfen Ihnen, eine Lösung zu finden, die Ihre Ziele unterstützt.
