Typen von 5-Achs-CNC-Maschinen

Wenn sich Menschen zum ersten Mal mit 5-Achs-CNC-Maschinen beschäftigen, gehen sie oft davon aus, dass sie alle gleich sind.

Doch sobald man anfängt, verschiedene Modelle zu vergleichen, bemerkt man schnell große Unterschiede – beim Preis, der Bauweise, der Größe und der Leistung.

Manche Maschinen sind für kleine, hochpräzise Formteile ausgelegt.

Andere sind für große Luft- und Raumfahrtkomponenten konzipiert.

Auch wenn sie alle behaupten, „5-Achsen“ zu sein, können ihre tatsächlichen Fähigkeiten erheblich variieren.

Was also unterscheidet sie?

Die Antwort liegt in der Maschinenkonfiguration.

Verschiedene Arten von 5-Achs-CNC-Maschinen beeinflussen die Bearbeitungsstabilität, die Werkstückgröße, die Oberflächengüte und die Gesamtproduktionseffizienz.

Nicht alle 5-Achs-Maschinen sind gleich aufgebaut, und es ist unerlässlich, diese Unterschiede vor einer Investition zu verstehen.

In diesem Artikel stellen wir die wichtigsten Typen von 5-Achs-CNC-Maschinen vor und erläutern, wie sich die einzelnen Konfigurationen auf die Bearbeitungsleistung in der Praxis auswirken.

Was ist eine 5-Achs-CNC-Maschine?

Eine 5-Achs-CNC-Maschine ist ein hochentwickeltes Bearbeitungszentrum, das ein Schneidwerkzeug oder Werkstück entlang fünf verschiedener Achsen bewegen kann.

Es beinhaltet:

Drei lineare Achsen: X, Y und Z

Zwei Drehachsen: typischerweise A, B oder C

Die zusätzlichen Drehachsen ermöglichen es dem Werkzeug, sich dem Werkstück aus verschiedenen Winkeln zu nähern, ohne dass das Werkstück neu positioniert werden muss.

In der Praxis bedeutet dies, dass die Maschine komplexe Geometrien, tiefe Kavitäten und gekrümmte Oberflächen in einer einzigen Aufspannung bearbeiten kann.

Wie funktioniert es?

Bei einer herkömmlichen 3-Achs-Maschine bewegt sich das Schneidwerkzeug nur auf/ab, links/rechts und vor/rückwärts. Um mehrere Seiten zu bearbeiten, muss der Bediener das Werkstück ausspannen und neu positionieren.

Eine 5-Achs-CNC-Maschine beseitigt diese Einschränkung.

Durch Hinzufügen einer Drehbewegung kann die Maschine Folgendes erreichen:

Neigen Sie den Arbeitstisch

Drehen Sie den Spindelkopf

Oder kombinieren Sie beide Bewegungen

Dies ermöglicht die gleichzeitige Bearbeitung mehrerer Oberflächen bei gleichzeitiger Verwendung einer einzigen Aufspannung.

Warum ist die 5-Achs-Bearbeitung wichtig?

Im Vergleich zur 3-Achs-Bearbeitung bieten 5-Achs-Systeme Folgendes:

Höhere Bearbeitungseffizienz

Verbesserte geometrische Genauigkeit

Bessere Oberflächengüte bei komplexen Bauteilen

Reduzierte Einrichtungszeit

Geringerer kumulativer Positionierungsfehler

Für Branchen wie die Luft- und Raumfahrt, den Formen- und Werkzeugbau, die Medizintechnik und den Präzisionsmaschinenbau ist die 5-Achs-Fähigkeit oft unerlässlich und nicht optional.

Typen von 5-Achs-CNC-Maschinen

Obwohl alle 5-Achs-CNC-Maschinen die Möglichkeit zur multidirektionalen Bearbeitung bieten, beeinflusst ihre strukturelle Konfiguration maßgeblich die Leistung, den Teilegrößenbereich und die Eignung für verschiedene Branchen.

Nachfolgend werden die wichtigsten Typen von 5-Achs-CNC-Maschinen und ihre typischen Einsatzgebiete in der realen Produktion beschrieben.

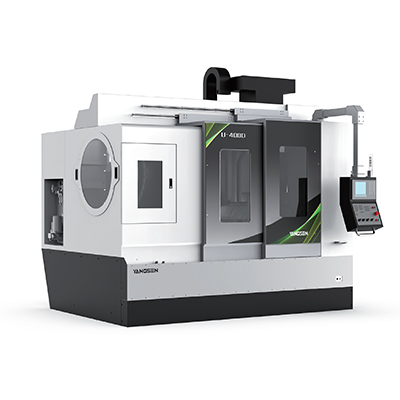

5-Achs-CNC-Maschine mit Zapfenlagerung

Beschreibung

A 5-Achs-CNC-Maschine mit Zapfenlagerung Die beiden Drehachsen sind in den Arbeitstisch integriert. Der Tisch neigt und dreht sich, während die Spindel vertikal fixiert bleibt. Diese Konstruktion ergibt eine kompakte und stabile Bearbeitungsplattform, die sich besonders für hochpräzise Konturbearbeitung eignet.

Typische Branchen

Diese Maschinenart findet breite Anwendung im Formen- und Werkzeugbau, in der Medizintechnik und in der Bearbeitung kleiner Bauteile für die Luft- und Raumfahrt. In Formenbaubetrieben werden Zapfendrehmaschinen aufgrund ihrer Stabilität bei der Hochgeschwindigkeitsbearbeitung geschätzt. In der Medizintechnik kommen sie häufig zur Bearbeitung komplexer Implantatgeometrien zum Einsatz, bei denen Genauigkeit und Oberflächenqualität entscheidend sind. Zulieferer der Luft- und Raumfahrtindustrie verwenden sie beispielsweise für kleinere Strukturhalterungen oder Präzisionsbauteile aus Aluminium.

Geeignete Teile

Zapfendrehmaschinen eignen sich ideal für Bauteile wie Spritzgussformen, Druckgussformen, orthopädische Implantate, kleine Turbinenschaufeln und komplexe Aluminiumgehäuse. Diese Bauteile erfordern typischerweise die Bearbeitung mehrerer Flächen, enge Toleranzen und feine Oberflächengüten auf engstem Raum.

Vorteile

Ausgezeichnete strukturelle Steifigkeit

Hohe Konturbearbeitungsgenauigkeit

Kompakte Stellfläche

Effiziente Mehrflächenbearbeitung

Nachteile

Begrenzte Werkstückgröße

Beschränkte Tischbelastung im Vergleich zu Kopfsystemen

5-Achs-CNC-Maschine mit Schwenkkopf

Beschreibung

Bei einer Spindelkopf-Konfiguration sind beide Drehachsen im Spindelkopf und nicht im Tisch integriert. Der Arbeitstisch bleibt fixiert, während die Spindel kippt und dreht, um das Werkstück aus verschiedenen Winkeln zu bearbeiten.

Diese Konstruktion ist besonders vorteilhaft bei der Bearbeitung großer oder schwerer Teile.

Typische Branchen

5-Achs-Bearbeitungsmaschinen mit Kopfbearbeitung sind weit verbreitet in der Luft- und Raumfahrt, der Automobilindustrie, im Strukturbau, in der Verteidigungsindustrie und in der Energietechnik. Luft- und Raumfahrtunternehmen nutzen sie zur Bearbeitung von Aluminium-Strukturrahmen, Titanbauteilen und komplexen tragenden Bauteilen. Automobilzulieferer setzen sie für die Herstellung großer Formen und Gehäuse ein.

Geeignete Teile

Diese Maschinen eignen sich hervorragend für Flugzeugstrukturbauteile, Motorgehäuse, Getriebegehäuse, große Aluminiumrahmen und komplexe Titanhalterungen für die Luft- und Raumfahrt. Da sich der Tisch nicht dreht, können auch schwerere Werkstücke sicherer und effizienter bearbeitet werden.

Vorteile

Geeignet für große und schwere Bauteile

Flexibler Werkzeugzugriff auf komplexe Geometrien

Keine Belastungsbegrenzung für den Drehtisch

Nachteile

Komplexere mechanische Struktur

Höhere Investitionen in Ausrüstung

Erhöhter Wartungsaufwand

Tisch-/Tischtyp 5-Achs-CNC-Maschinee

Beschreibung

Die Tisch/Tisch-Konfiguration platziert beide Drehachsen innerhalb des Tischsystems, während der Spindelkopf fixiert bleibt. Diese Konstruktion zielt auf Positioniergenauigkeit und ausgewogene strukturelle Leistungsfähigkeit ab.

Es bietet ein stabiles Bearbeitungsumfeld für mittelgroße Präzisionsbauteile.

Typische Branchen

Dieser Maschinentyp findet häufig Anwendung in der Präzisionstechnik, im Werkzeug- und Vorrichtungsbau, in der Medizintechnik und in der Elektronikkomponentenfertigung. Er ist besonders dort geschätzt, wo Wiederholgenauigkeit und geometrische Präzision über lange Produktionsläufe hinweg entscheidend sind.

Geeignete Teile

Typische Anwendungsbereiche sind Präzisionsgehäuse, Werkzeugvorrichtungen, hochpräzise Halterungen, komplexe mechanische Bauteile und mittelgroße Strukturteile, die eine Mehrwinkelbearbeitung erfordern. Diese Teile verlangen häufig eine gleichbleibende Maßgenauigkeit und eine stabile Konturführung.

Vorteile

Hohe Positioniergenauigkeit

Stabile und ausgewogene Struktur

Zuverlässige Wiederholbarkeit

Nachteile

Beschränkung der Werkstückgröße auf mittlere Größe

Das Rotationssystem erfordert eine präzise Kalibrierung.

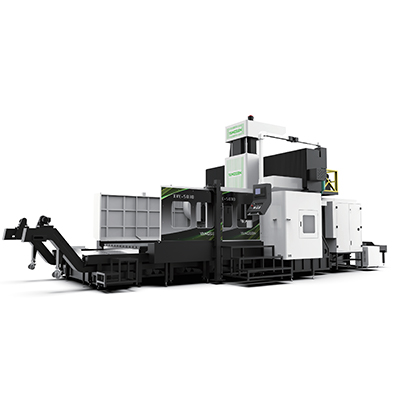

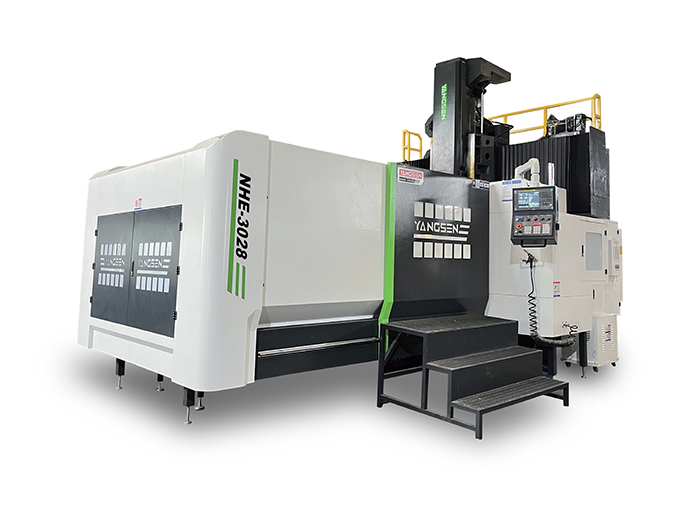

Portal-5-Achs-CNC-Maschine

Beschreibung

A Portal-5-Achs-CNC-Maschine Sie verfügt über eine brückenartige Rahmenkonstruktion, die für die Bearbeitung großer Werkstücke ausgelegt ist. Häufig kombiniert sie ein Portalsystem mit einer Schwenkkopfkonfiguration, wodurch die Bearbeitung übergroßer Werkstücke ermöglicht wird.

Dieser Typ zeichnet sich durch Steifigkeit und hohe Belastbarkeit aus.

Typische Branchen

5-Achs-Portalbearbeitungsmaschinen finden breite Anwendung in der Luft- und Raumfahrtindustrie, der Windkraftanlagenfertigung, dem Schiffbau, dem Schienenverkehr und dem Schwermaschinenbau. Sie eignen sich besonders für Branchen, die die Bearbeitung großer Strukturbauteile mit hoher Maßstabilität erfordern.

Geeignete Teile

Typische Bauteile sind Flugzeugflügelstrukturen, Naben von Windkraftanlagen, große Formen, Schiffskomponenten, schwere Stahlrahmen und große Werkzeugstrukturen aus Verbundwerkstoffen. Diese Bauteile übersteigen in der Regel die Kapazität gängiger Bearbeitungszentren und erfordern eine stabile, großformatige Plattform.

Vorteile

Extrem hohe Steifigkeit

Geeignet für ultragroße Bauteile

Hohe Belastbarkeit bei der Bearbeitung von Schwerlasten

Nachteile

Großer Installationsplatzbedarf

Höhere Infrastrukturanforderungen

Erhebliche Investitionskosten

Häufig gestellte Fragen

Welche Haupttypen von 5-Achs-CNC-Maschinen gibt es?

Zu den Haupttypen gehören Zapfen-, Schwenkkopf-, Tisch- und Portal-5-Achs-Maschinen. Der Unterschied liegt in der Position der beiden Drehachsen – entweder im Tisch, im Spindelkopf oder in einer Portalkonstruktion. Diese strukturelle Variation beeinflusst die Steifigkeit, die maximale Werkstückgröße und die allgemeine Bearbeitungsflexibilität.

Welcher Typ von 5-Achs-CNC-Maschine eignet sich am besten für die Formenherstellung?

Für den Formenbau werden häufig Zapfendrehmaschinen bevorzugt, da sie hohe Steifigkeit und präzise Konturkontrolle auf kleinem Raum ermöglichen. Bei sehr großen Formen kann jedoch eine 5-Achs-Portalmaschine aufgrund ihres größeren Verfahrwegs und ihrer strukturellen Stabilität besser geeignet sein.

Sind 5-Achs-Maschinen mit Kopfmontage besser für große Luft- und Raumfahrtbauteile geeignet?

Ja, Kopf-Kopf-Konfigurationen werden in der Luft- und Raumfahrt häufig eingesetzt, da der Arbeitstisch fixiert bleibt und somit auch schwerere und größere Teile ohne Einschränkungen durch Rotationsbelastung bearbeitet werden können. Diese Konstruktion eignet sich besonders für Flugzeugrahmen, Triebwerkskomponenten und Strukturbauteile aus Aluminium oder Titan.

Worin besteht der Unterschied zwischen simultaner 5-Achs- und 3+2-Achs-Bearbeitung?

Die simultane 5-Achs-Bearbeitung ermöglicht die gleichzeitige Bewegung aller fünf Achsen und damit eine präzise Konturbearbeitung und hervorragende Oberflächengüten. Im Gegensatz dazu fixiert die 3+2-Bearbeitung (auch indexierte Bearbeitung genannt) die Drehachsen während des Schnitts mit drei Achsen. Die simultane Bearbeitung eignet sich besser für komplexe Oberflächen, während die 3+2-Bearbeitung für die Mehrseitenbearbeitung oft ausreichend und kostengünstiger ist.

Was kostet eine 5-Achs-CNC-Maschine?

Der Preis variiert erheblich je nach Maschinentyp, Verfahrweg, Steuerungssystem und struktureller Steifigkeit. Kompakte Schwenkarmmaschinen erfordern im Allgemeinen geringere Investitionen als große Portal- oder Kopfmaschinen für die Luft- und Raumfahrt. Neben dem Kaufpreis sollten Käufer auch den Aufstellplatz, die Werkzeugsysteme und die langfristigen Wartungskosten berücksichtigen.

Wie wähle ich die richtige 5-Achs-Konfiguration für meine Produktion aus?

Die Auswahl hängt von verschiedenen Faktoren ab, darunter Bauteilgröße, Materialart, erforderliche Genauigkeit und Produktionsvolumen. Kleine Präzisionsbauteile profitieren typischerweise von Zapfenlagerung, während große Strukturbauteile Kopf- oder Portalsysteme erfordern. Die Abstimmung der Maschinenstruktur auf die Anwendungsanforderungen ist wichtiger als der bloße Vergleich der technischen Daten.

Abschluss

Obwohl alle 5-Achs-CNC-Maschinen das gleiche Grundkonzept teilen, ergeben sich durch ihre strukturellen Konfigurationen sehr unterschiedliche Bearbeitungseigenschaften.

Die Position der Drehachsen – ob im Tisch, im Spindelkopf oder innerhalb eines Portalsystems – beeinflusst direkt die Steifigkeit, die Werkstückgröße, die Bearbeitungsflexibilität und die Langzeitstabilität.

Zapfenkonstruktionen werden häufig für kompakte, hochpräzise Bauteile bevorzugt.

Kopfsysteme eignen sich besser für große und schwere Bauteile.

Bei Tisch-/Tischkonfigurationen liegt der Fokus auf Positioniergenauigkeit und Balance.

Portalmaschinen eignen sich für extrem große und hochbelastbare Anwendungen.

Es gibt keine „beste“ 5-Achs-CNC-Maschine.

Jeder Typ ist für eine spezifische Produktionsumgebung und ein bestimmtes Bearbeitungsziel ausgelegt.

Das Verständnis dieser strukturellen Unterschiede macht die Maschinenauswahl klarer und strategischer, insbesondere für Hersteller, die langfristige Investitionen und Produktionswachstum planen.

Wer sich die Zeit nimmt, Konfiguration, Bauteilgröße und Anwendungsanforderungen zu bewerten, trifft stets fundiertere Entscheidungen.
