Die computergesteuerte numerische Bearbeitung (CNC) ist ein Fertigungsverfahren, bei dem computergesteuerte Maschinen mit hoher Präzision Material von einem Werkstück abtragen. Sie zählt heute zu den am weitesten verbreiteten Produktionsmethoden, da sie gleichbleibende Qualität, enge Toleranzen und eine schnellere Fertigung ermöglicht.
CNC-Bearbeitung ist jedoch kein einheitlicher Prozess. Unterschiedliche Bearbeitungsverfahren sind auf verschiedene Materialien, Bauteilgeometrien, Genauigkeitsanforderungen und Produktionsvolumina ausgelegt. Die Wahl des richtigen Verfahrens trägt zur Steigerung der Bearbeitungseffizienz und Bauteilqualität bei. In diesem Blog erfahren Sie, was CNC-Bearbeitung ist, warum es verschiedene CNC-Bearbeitungsverfahren gibt und welche in der modernen Fertigungsindustrie am häufigsten eingesetzt werden.
Die CNC-Bearbeitung ist ein subtraktives Fertigungsverfahren, bei dem mithilfe computergesteuerter Werkzeugmaschinen Material von einem festen Werkstück abgetragen wird. Im Gegensatz zur manuellen Bearbeitung, bei der die Maschine von Hand bedient wird, führen CNC-Maschinen die Schneidvorgänge automatisch nach programmierten Anweisungen aus.
Dies ermöglicht es Herstellern, Teile mit hoher Genauigkeit, Wiederholgenauigkeit und gleichbleibender Qualität zu fertigen. Die CNC-Bearbeitung ist weit verbreitet, da sie die Produktivität steigert, menschliche Fehler reduziert und die Bearbeitung einer Vielzahl von Materialien, darunter Metalle, Kunststoffe und Verbundwerkstoffe, ermöglicht.
Die CNC-Bearbeitung umfasst verschiedene Verfahren, die jeweils für spezifische Fertigungsanforderungen entwickelt wurden. Die Wahl des Bearbeitungsverfahrens hängt von Faktoren wie Bauteilkonstruktion, Materialart, geforderter Genauigkeit und Produktionsbedarf ab. Einige Verfahren dienen der Herstellung komplexer Formen, während andere auf die Fertigung präziser Bohrungen, die Verbesserung der Oberflächengüte oder die Herstellung zylindrischer Bauteile abzielen. Zu den gängigsten CNC-Bearbeitungsverfahren zählen Fräsen, Drehen, Bohren und Ausdrehen.

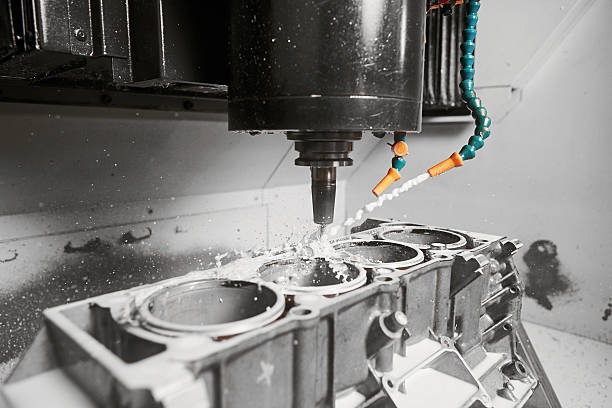

CNC-Fräsen ist eines der am weitesten verbreiteten Verfahren. CNC-BearbeitungsverfahrenEs verwendet rotierende Mehrpunkt-Schneidwerkzeuge, um Material von einem stationären Werkstück abzutragen und so die gewünschte Form und die erforderlichen Merkmale zu erzeugen.
Beim Fräsen bewegt sich das Schneidwerkzeug entlang verschiedener Achsen und trägt dabei Material vom Werkstück ab. CNC-Fräsmaschinen Sie können Bearbeitungsvorgänge wie Planfräsen, Nutenfräsen, Taschenfräsen und Konturfräsen durchführen und eignen sich daher zur Herstellung komplexer Geometrien.
Vorteile des CNC-Fräsens:
CNC-Fräsen wird häufig zur Herstellung von Luft- und Raumfahrtkomponenten, Automobilteilen, Formen, Maschinengehäusen, Halterungen und Präzisionsbauteilen eingesetzt.

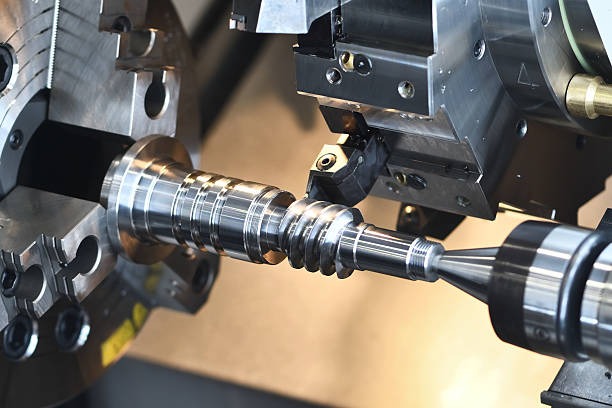

CNC-Drehen ist ein Bearbeitungsverfahren, bei dem sich das Werkstück dreht, während ein stationäres Werkstück… Schneidwerkzeug Es entfernt Material von der Oberfläche. Es wird hauptsächlich zur Herstellung zylindrischer und runder Bauteile mit hoher Präzision eingesetzt.
Das Schneidwerkzeug bewegt sich entlang der Länge des rotierenden Werkstücks, um überschüssiges Material abzutragen, bis die gewünschte Form und die gewünschten Abmessungen erreicht sind. CNC-Drehmaschinen können Bearbeitungen wie Plandrehen, Gewindeschneiden, Einstechen und Bohren durchführen.
Vorteile des CNC-Drehens:
CNC-Drehen findet breite Anwendung in Branchen wie der Automobil-, Luft- und Raumfahrt-, Medizintechnik- und allgemeinen Maschinenbauindustrie.

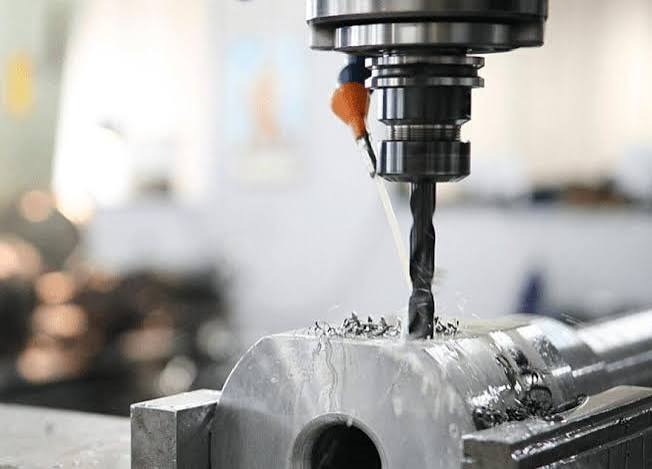

CNC-Bohren ist ein Bearbeitungsverfahren zur Herstellung präziser Löcher in einem Werkstück mithilfe computergesteuerter Bohrer. Die Maschine regelt Position, Tiefe und Geschwindigkeit des Bohrvorgangs, um genaue Ergebnisse zu erzielen.
Je nach Anwendung können mit CNC-Bohrungen verschiedene Lochtypen erzeugt werden, darunter Durchgangslöcher, Sacklöcher, Gewindebohrungen und Tieflöcher. (Fortgeschritten) CNC-Bohrmaschinen kann auch schräge Bohrarbeiten durchführen.
Gängige Arten von CNC-Bohrvorgängen:
CNC-Bohren findet breite Anwendung in der Luft- und Raumfahrt, der Automobilindustrie, der Elektronikindustrie, dem Bauwesen und der Fertigungsindustrie, wo präzise Bohrungen für die Montage und die Funktionalität von Bauteilen erforderlich sind.
CNC-Bohren ist ein Bearbeitungsverfahren, mit dem bestehende, durch Bohren oder Gießen erzeugte Löcher vergrößert und deren Genauigkeit verbessert wird. Dabei wird ein Einpunkt-Schneidwerkzeug verwendet, um geringe Materialmengen von der Innenfläche eines Lochs abzutragen.
Hauptzweck des Bohrens ist die Erzielung präziser Lochabmessungen, besserer Ausrichtung, verbesserter Rundheit und glatterer Innenflächen. CNC-Bohrung ist besonders dann von Vorteil, wenn enge Toleranzen erforderlich sind.
Vorteile des CNC-Bohrens:
CNC-Bohrungen werden häufig zur Herstellung von Motorzylindern, Lagergehäusen, Hydraulikkomponenten, Getriebegehäusen und anderen mechanischen Präzisionsteilen eingesetzt.
CNC-Schleifen ist ein Präzisionsbearbeitungsverfahren, bei dem mit einer Schleifscheibe geringe Materialmengen von einem Werkstück abgetragen werden. Es dient hauptsächlich der Endbearbeitung, um extrem glatte Oberflächen und präzise Abmessungen zu erzielen.
Beim Schleifprozess trägt die rotierende Schleifscheibe schrittweise Material ab, während das CNC-System Bewegung und Positionierung steuert. Dadurch können Hersteller enge Toleranzen erreichen, die mit konventionellen Bearbeitungsverfahren schwer zu realisieren sind.
Vorteile des CNC-Schleifens:
CNC-Schleifen findet breite Anwendung in der Luft- und Raumfahrt, der Automobilindustrie, der Medizintechnik, dem Werkzeug- und Formenbau sowie der Präzisionsfertigung. Typische Anwendungsbereiche sind Lager, Wellen, Formen, Schneidwerkzeuge und andere Bauteile, die hohe Genauigkeit erfordern.

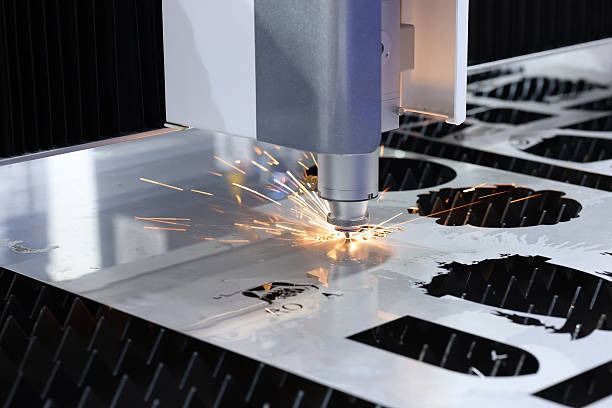

CNC-Laserschneiden ist ein thermisches Bearbeitungsverfahren, bei dem ein Hochleistungslaserstrahl Materialien mit hoher Präzision schneidet, graviert oder markiert. Der fokussierte Laserstrahl erzeugt dabei intensive Hitze, die das Material entlang eines programmierten Schnittpfads schmilzt oder verdampft. Das CNC-System steuert die Laserbewegung, um präzise Formen und Designs zu erzeugen.
Vorteile des CNC-Laserschneidens:
CNC-Laserschneiden findet breite Anwendung in Branchen wie der Automobil-, Elektronik-, Luft- und Raumfahrtindustrie, der Schilderherstellung und der Blechbearbeitung.
CNC-Plasmaschneiden ist ein thermisches Schneidverfahren, bei dem ein Hochtemperatur-Plasmabogen zum Schneiden elektrisch leitfähiger Materialien eingesetzt wird. Der Plasmabogen schmilzt das Material, während ein Hochgeschwindigkeits-Gasstrom das geschmolzene Metall aus dem Schneidbereich abführt. Dieses Verfahren wird hauptsächlich zum Schneiden dicker Bleche und Platten verwendet, wo hohe Schnittgeschwindigkeit und Effizienz erforderlich sind.
Vorteile des CNC-Plasmaschneidens:
CNC-Plasmaschneiden wird häufig in der Schwerindustrie eingesetzt, unter anderem im Bauwesen, Schiffbau, Automobilbau und in der Stahlkonstruktionsproduktion.

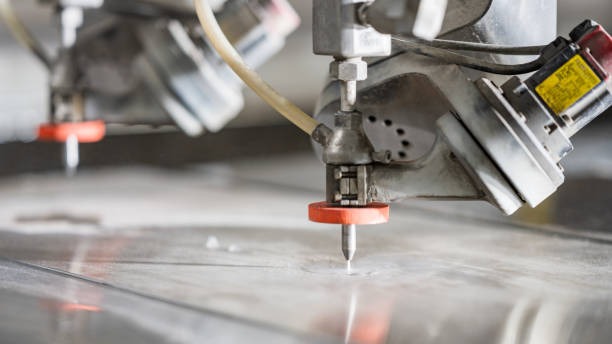

CNC-Wasserstrahlschneiden ist ein Kaltbearbeitungsverfahren, bei dem ein Hochdruckwasserstrahl, oft mit Abrasivpartikeln vermischt, verschiedene Materialien durchtrennt. Im Gegensatz zu thermischen Schneidverfahren entsteht dabei keine Wärme. Es gibt keine Wärmeeinflusszone; Wasserstrahlschneiden eignet sich daher ideal für Materialien, die durch hohe Temperaturen beschädigt werden könnten.
Vorteile des CNC-Wasserstrahlschneidens:
CNC-Wasserstrahlschneiden findet gängige Anwendung in der Luft- und Raumfahrt, der Automobilindustrie, dem Bauwesen, der Steinverarbeitung und der Herstellung von Verbundwerkstoffen.
CNC-Fräsen und CNC-Drehen gehören zu den gängigsten Bearbeitungsverfahren in der modernen Fertigung. Obwohl beide computergesteuerte Maschinen zur Materialabtragung nutzen, unterscheiden sie sich in ihrer Funktionsweise und eignen sich für verschiedene Bauteiltypen.
Besonderheit | CNC-Fräsen | CNC-Drehen |
Funktionsprinzip | Rotierende Schneidwerkzeuge entfernen Material von einem stationären Werkstück. | Ein rotierendes Werkstück wird von einem stationären Werkzeug geschnitten. |
Am besten geeignet für | Komplexe Formen, Schlitze, Taschen und ebene Flächen | Zylindrische Teile und rotierende Komponenten |
Werkzeugbewegung | Das Schneidwerkzeug bewegt sich entlang mehrerer Achsen | Das Schneidwerkzeug bewegt sich linear entlang des rotierenden Teils |
Gemeinsame Teile | Gehäuse, Halterungen, Formen, Luft- und Raumfahrtkomponenten | Wellen, Bolzen, Buchsen, Stifte, Gewindeteile |
Genauigkeit | Hohe Präzision für komplexe Geometrien | Hohe Präzision für zylindrische Bauteile |
Maschinentyp | CNC-Fräsmaschinen und Bearbeitungszentren | CNC-Drehmaschinen und Drehzentren |
Die Wahl des richtigen CNC-Bearbeitungsverfahrens hängt von verschiedenen Faktoren ab, darunter Material, Teilekonstruktion, Genauigkeitsanforderungen, Produktionsbedarf und Budget. Das richtige Verfahren hilft Herstellern, höhere Qualität, Effizienz und Kostenkontrolle zu erreichen.
Die Art des zu bearbeitenden Materials spielt eine wichtige Rolle bei der Wahl des Bearbeitungsverfahrens. Weiche Werkstoffe wie Aluminium und Kunststoffe lassen sich oft mit Standard-Fräs- und Drehverfahren bearbeiten, während härtere Werkstoffe wie Titan, gehärteter Stahl und moderne Legierungen spezielle Verfahren wie EDM oder Schleifen erfordern können.
Die Form und Komplexität des Bauteils bestimmen, welches Bearbeitungsverfahren am besten geeignet ist. CNC-Drehen ist ideal für zylindrische Teile, während CNC-Fräsen besser für Bauteile mit komplexen Strukturen, Aussparungen und unregelmäßigen Formen geeignet ist. Verfahren wie EDM und Laserschneiden eignen sich für filigrane Designs und feine Details.
Unterschiedliche Anwendungen erfordern unterschiedliche Präzisionsgrade. Für Teile mit engen Toleranzen eignen sich Verfahren wie CNC-Schleifen, EDM oder Präzisionsfräsen. Die Wahl eines Verfahrens, das die geforderte Genauigkeit gewährleistet, trägt dazu bei, Fehler zu vermeiden und den Nachbearbeitungsaufwand zu reduzieren.
Die Anforderungen an die Oberflächenbeschaffenheit beeinflussen auch die Wahl des Bearbeitungsverfahrens. Einige Verfahren erzeugen von Natur aus glattere Oberflächen, während andere zusätzliche Nachbearbeitungsschritte erfordern. Schleifen, Honen und Läppen werden häufig eingesetzt, wenn extrem glatte Oberflächen benötigt werden.
Die Produktionsmenge beeinflusst die Wahl des CNC-Verfahrens. Die Massenfertigung profitiert oft von der Automatisierung. CNC-DrehzentrenFräsmaschinen und produktionsorientierte Bearbeitungssysteme. Für Prototypen oder Kleinserienteile sind flexible Bearbeitungsverfahren möglicherweise besser geeignet.
Zu den Kostenfaktoren zählen Maschinenlaufzeit, Werkzeugkosten, Materialverschnitt, Arbeitskosten und Anforderungen an die Oberflächenbearbeitung. Das geeignetste CNC-Bearbeitungsverfahren ist nicht immer die zunächst günstigste Option; es sollte vielmehr ein optimales Verhältnis zwischen Produktionseffizienz, Qualität und Gesamtfertigungskosten gewährleisten.
CNC-Bearbeitungsprozesse lassen sich in zwei Hauptkategorien unterteilen: konventionelle und unkonventionelle Bearbeitung. Der Hauptunterschied liegt in der Art und Weise, wie Material vom Werkstück abgetragen wird, wie nachfolgend beschrieben.
Besonderheit | Konventionelle CNC-Bearbeitung | Nicht-traditionelle CNC-Bearbeitung |
Materialabtragsmethode | Verwendet mechanische Schneidwerkzeuge | Nutzt elektrische, thermische, chemische oder abrasive Energie |
Werkzeugkontakt | Direkter Kontakt zwischen Werkzeug und Werkstück | Kann ohne direkten Körperkontakt erfolgen. |
Gemeinsame Prozesse | Fräsen, Drehen, Bohren, Schleifen | EDM, Laserschneiden, Wasserstrahlschneiden, ECM |
Geeignete Materialien | Metalle, Kunststoffe, Verbundwerkstoffe und allgemeine Werkstoffe | Harte Legierungen und schwer zerspanbare Werkstoffe |
Genauigkeit | Hohe Genauigkeit für Standardanwendungen | Äußerst präzise für komplexe Merkmale |
Anwendungen | Allgemeine Fertigungs- und Produktionsteile | Luft- und Raumfahrt, Medizintechnik, Formenbau und Spezialkomponenten |
1. Welches ist das gebräuchlichste CNC-Bearbeitungsverfahren?
CNC-Fräsen und CNC-Drehen gelten als die gängigsten CNC-Bearbeitungsverfahren. Fräsen wird häufig für komplexe Formen und Strukturen eingesetzt, während Drehen hauptsächlich für zylindrische Bauteile verwendet wird.
2. CNC-Fräsen vs. Drehen: Was ist besser?
Keines der beiden Verfahren ist generell besser. CNC-Fräsen eignet sich ideal für komplexe Geometrien, ebene Flächen und Taschen, während CNC-Drehen besser für runde und zylindrische Teile geeignet ist.
3. Welches CNC-Bearbeitungsverfahren ist am genauesten?
Die Genauigkeit eines CNC-Prozesses hängt von Maschinentyp, Material, Werkzeugen und Anwendung ab. Verfahren wie CNC-Schleifen und EDM werden häufig eingesetzt, wenn extrem enge Toleranzen erforderlich sind.
4. Kann eine CNC-Maschine mehrere Arbeitsgänge gleichzeitig ausführen?
Ja. Moderne CNC-Bearbeitungszentren können mehrere Bearbeitungsvorgänge, darunter Fräsen, Bohren, Ausdrehen und Gewindeschneiden, in einer einzigen Aufspannung durchführen. Dies reduziert die Rüstzeiten und steigert die Effizienz.
5. Welche Materialien können CNC-Maschinen bearbeiten?
CNC-Maschinen können eine breite Palette von Materialien bearbeiten, darunter Aluminium, Stahl, Edelstahl, Titan, Messing, Kunststoffe, Verbundwerkstoffe und andere technische Werkstoffe.
6. Ist die CNC-Bearbeitung für kleine Produktionsserien geeignet?
Ja. CNC-Bearbeitung eignet sich für Prototypen, Kleinserien und die Großserienfertigung. Ihre Flexibilität ermöglicht es Herstellern, sowohl Einzelteile als auch große Stückzahlen zu produzieren.
Die CNC-Bearbeitung umfasst ein breites Spektrum an Verfahren, die jeweils auf die Lösung spezifischer Fertigungsherausforderungen ausgelegt sind. Vom Fräsen und Drehen über das Erodieren und Laserschneiden bis hin zum Wasserstrahlschneiden bietet jedes Verfahren je nach Material, Bauteilkonstruktion, geforderter Genauigkeit, Oberflächengüte und Produktionsanforderungen einzigartige Vorteile.
Bei YangsenWir bieten fortschrittliche CNC-Bearbeitungslösungen für unterschiedlichste industrielle Anforderungen. Ob Sie hochpräzise Bauteile, komplexe Geometrien oder zuverlässige Produktionsunterstützung benötigen – unser Team hilft Ihnen, die passende Bearbeitungslösung für Ihre Anwendung zu finden. Kontaktieren Sie Yangsen noch heute. um Ihre Anforderungen an die CNC-Bearbeitung zu besprechen und die beste Lösung für Ihr Projekt zu finden
