Die Auswahl einer CNC-Drehmaschine kann schwierig sein, wenn man die genaue Funktion der einzelnen Maschinenkomponenten nicht kennt. Warum verwendet eine Maschine eine andere Spindel-, Revolver- oder Führungsbahnkonfiguration – und wie wirkt sich das auf die Bearbeitung aus?
Das Verständnis der Bauteile und Funktionen von CNC-Drehmaschinen erleichtert die Beantwortung dieser Fragen. Vom Maschinenbett und der Spindel über das Spannfutter, den Revolver, das Servosystem bis hin zur CNC-Steuerung spielt jede Komponente eine spezifische Rolle für die Bearbeitungsstabilität, die Zerspanbarkeit und die Produktivität.

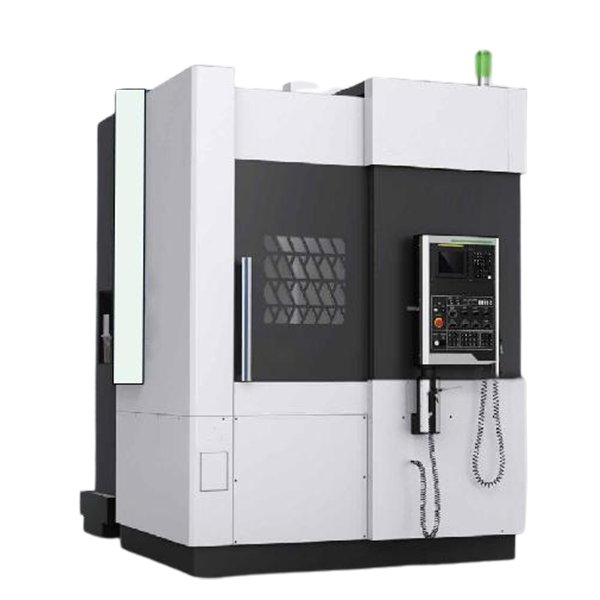

A CNC-Drehmaschine Eine computergesteuerte Werkzeugmaschine, die hauptsächlich zur Herstellung zylindrischer Teile eingesetzt wird. Beim Bearbeitungsprozess wird das Werkstück in einem Spannfutter gehalten und von der Spindel gedreht, während sich das Schneidwerkzeug entlang programmierter Achsen bewegt, um Material abzutragen.
Im Gegensatz zu einer manuellen Drehmaschine steuert eine CNC-Drehmaschine Spindeldrehzahl, Werkzeugbewegung, Vorschubgeschwindigkeit und Werkzeugwechsel automatisch über ein CNC-Programm. Dadurch sind Bearbeitungsvorgänge wie die folgenden möglich:
Alle mit durchweg positiven Ergebnissen.
Um zu verstehen, wie diese Arbeitsgänge durchgeführt werden, ist der nächste Schritt, sich die wichtigsten Teile der CNC-Drehmaschine und ihre Funktionen anzusehen.
Eine CNC-Drehmaschine besteht aus mehreren mechanischen, Antriebs- und Steuerungskomponenten, die während der Bearbeitung zusammenarbeiten. Das Verständnis dieser Maschinenteile und ihrer Funktionen erleichtert die Beurteilung von Maschinenstruktur, Leistung und Konfiguration.
CNC-Drehmaschinenteil | Hauptfunktion |
Maschinenbett | Die Maschinenstruktur stützen und eine stabile Basis für die Bearbeitung bieten. |
Kopfplatte | Stützen und treiben Sie die Hauptspindel an. |
Hauptspindel | Drehen Sie das Werkstück mit der erforderlichen Drehzahl und dem erforderlichen Drehmoment. |
Futter | Werkstück während der Bearbeitung einspannen, zentrieren und festhalten. |
Werkzeugrevolver | Schneidwerkzeuge halten und automatisch wechseln. |
Reitstock | Zusätzliche Unterstützung für lange Werkstücke und Reduzierung der Durchbiegung beim Schneiden. |
Fahrwege | Führt präzise und stabile Achsenbewegungen. |
Kugelgewindetriebe und Servomotoren | CNC-Befehle in kontrollierte lineare Achsenbewegungen umwandeln. |
CNC-Steuerungssystem | Den gesamten Bearbeitungsprozess steuern und koordinieren. |
Kühlsystem | Den Schneidbereich kühlen und schmieren, um den Spanabtransport zu erleichtern. |
Späneförderer | Automatische Entfernung der Bearbeitungsspäne aus der Maschine. |
Maschinengehäuse und Sicherheitssystem | Sie halten Späne und Kühlmittel zurück und sorgen für eine sicherere Betriebsumgebung. |

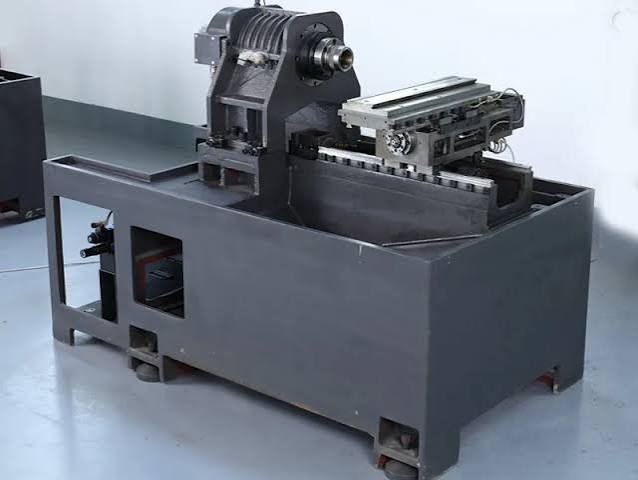

Das Maschinenbett bildet die tragende Struktur einer CNC-Drehmaschine. Es stützt Spindelstock, Revolver, Reitstock und Führungsbahnen und absorbiert gleichzeitig Schnittkräfte und Vibrationen.
Ein stabiles Maschinenbett trägt zur Stabilität der Bearbeitung bei, insbesondere bei schweren Zerspanungsarbeiten oder der Bearbeitung großer Werkstücke. CNC-Drehmaschinenbetten werden aufgrund ihrer Steifigkeit und ihrer schwingungsdämpfenden Eigenschaften üblicherweise aus hochfestem Gusseisen gefertigt.
Hauptfunktion: Die Maschinenstruktur stützen und eine stabile Basis für die Bearbeitung bieten.
Der Spindelstock befindet sich normalerweise an einem Ende des Maschinenbetts und beherbergt wichtige Komponenten wie die Hauptspindel, die Lager und das Spindelantriebssystem.
Seine Aufgabe ist es, die Spindel zu stützen und anzutreiben sowie eine stabile Werkstückrotation zu gewährleisten. Die Steifigkeit und Konstruktion des Spindelstocks sind besonders wichtig, wenn hohe Drehmomente oder schwere Zerspanungsleistungen erforderlich sind.
Hauptfunktion: Stützen und treiben Sie die Hauptspindel an.

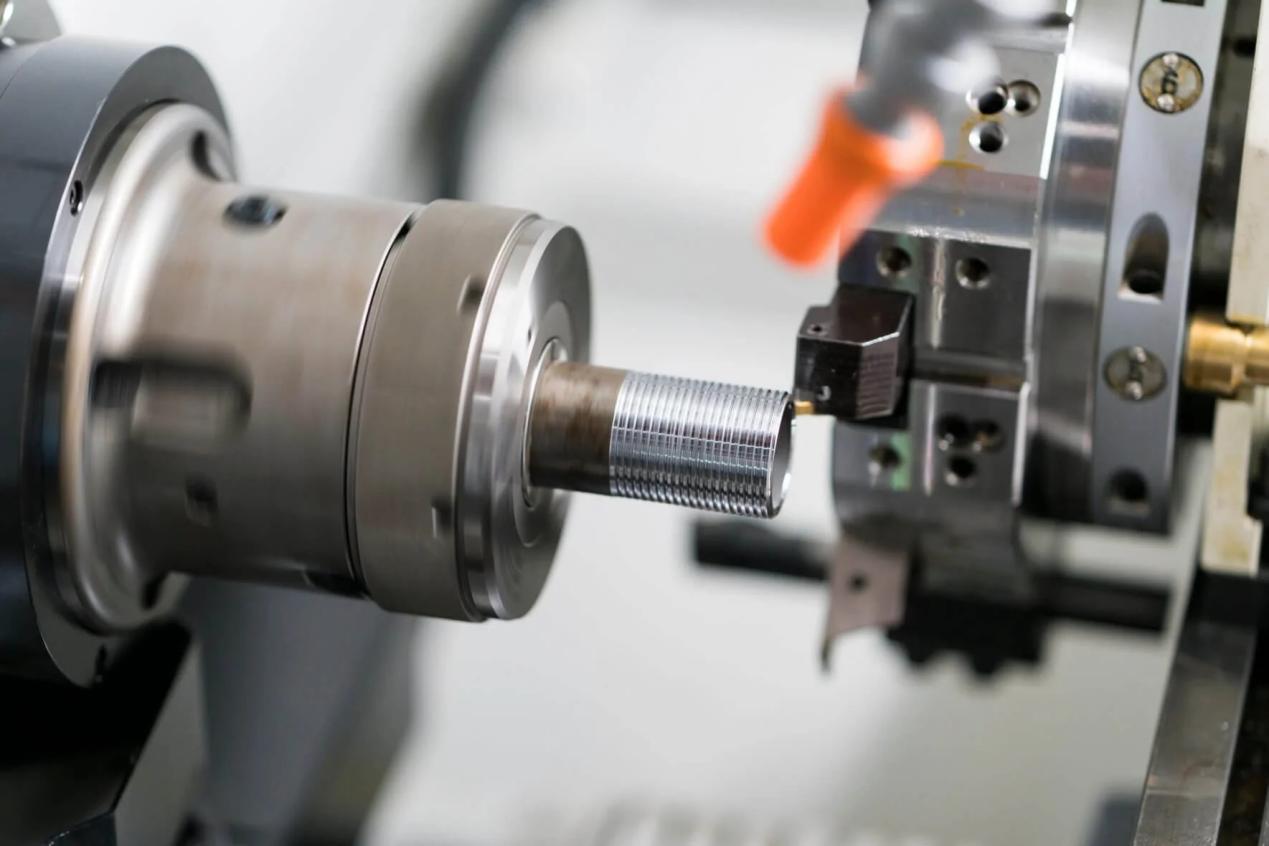

Die Hauptspindel überträgt die Drehbewegung auf das Spannfutter und das Werkstück. Ihre Drehzahl, Leistung und ihr Drehmoment bestimmen, welche Werkstoffe, Werkstückgrößen und Schnittbedingungen die CNC-Drehmaschine bearbeiten kann.
Hohe Spindeldrehzahlen sind für kleinere Teile und die Endbearbeitung nützlich, während ein höheres Drehmoment für größere Durchmesser und den Abtrag großer Materialmengen wichtiger ist.
Hauptfunktion: Drehen Sie das Werkstück mit der erforderlichen Drehzahl und dem erforderlichen Drehmoment.

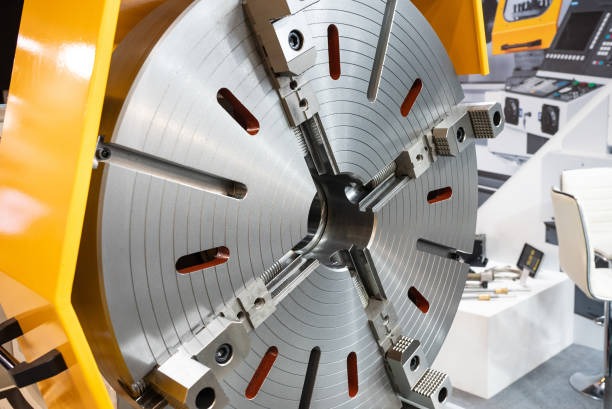

Das Spannfutter ist auf der Spindel montiert und hält das Werkstück während der Bearbeitung sicher fest. Eine korrekte Spannung ist unerlässlich, da eine instabile Werkstückspannung Vibrationen, eine schlechte Oberflächengüte oder Bearbeitungsfehler verursachen kann.
Gängige Optionen sind:
Hauptfunktion: Werkstück während der Bearbeitung einspannen, zentrieren und festhalten.
Der Werkzeugrevolver nimmt mehrere Schneidwerkzeuge auf und positioniert das jeweils benötigte Werkzeug automatisch in der Bearbeitungsposition. Dadurch kann eine CNC-Drehmaschine mehrere Bearbeitungsvorgänge durchführen, ohne dass ein manueller Werkzeugwechsel erforderlich ist.
Je nach Maschinenkonfiguration kann der Revolver Werkzeugmaschinen zum Drehen, Bohren, Nuten, Gewindeschneiden und Bohren aufnehmen. Drehzentren Zum Fräsen und Gewindeschneiden können auch angetriebene Werkzeuge verwendet werden.
Hauptfunktion: Schneidwerkzeuge halten und automatisch wechseln.
Der Reitstock stützt das freie Ende langer oder schlanker Werkstücke. Ohne ausreichende Unterstützung können sich diese Teile unter den Schnittkräften verbiegen oder vibrieren.
Je nach Maschinenkonstruktion können darin auch Werkzeuge wie Bohrer oder Zentrierspitzen untergebracht werden.
Hauptfunktion: Zusätzliche Unterstützung für lange Werkstücke und Reduzierung der Durchbiegung beim Schneiden.

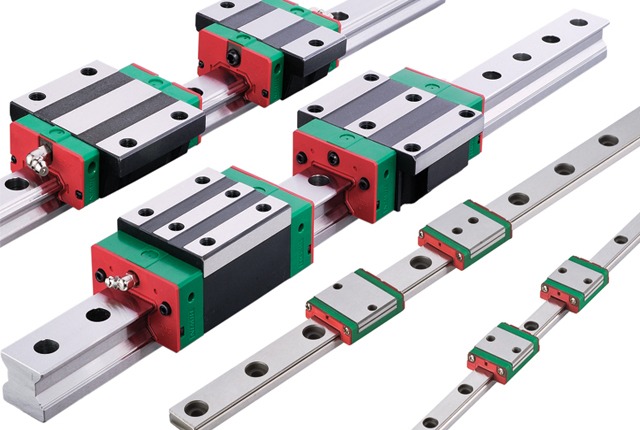

Führungsbahnen bilden den kontrollierten Pfad, entlang dem sich der Revolver und andere bewegliche Komponenten bewegen. Bei einer typischen CNC-Drehmaschine führen sie die Bewegung entlang der X- und Z-Achse.
Lineare Führungsbahnen Sie werden oft aufgrund ihrer schnelleren Bewegungs- und Reaktionsfähigkeit ausgewählt, während Kastenführungen üblicherweise dort eingesetzt werden, wo eine höhere Steifigkeit und eine hohe Schneidleistung erforderlich sind.
Hauptfunktion: Führt präzise und stabile Achsenbewegungen.
Die Servomotoren und Kugelgewindetriebe bilden einen wichtigen Bestandteil des Vorschubsystems der CNC-Drehmaschine. Die CNC-Steuerung sendet Befehle an die Servomotoren, welche die Kugelgewindetriebe antreiben und den Revolver entlang der programmierten Achsen bewegen.
Dieses System steuert die Werkzeugposition, die Vorschubbewegung und den Bearbeitungspfad.
Hauptfunktion: CNC-Befehle in kontrollierte lineare Achsenbewegungen umwandeln.
Das CNC-Steuerungssystem fungiert als Steuerzentrale der Maschine. Es liest das Bearbeitungsprogramm und koordiniert:
Die Bediener nutzen das Bedienfeld auch, um Programme einzugeben, Bearbeitungsparameter anzupassen, den Maschinenstatus zu überwachen und Alarme zu verwalten.
Hauptfunktion: Den gesamten Bearbeitungsprozess steuern und koordinieren.
Das Kühlsystem führt dem Bearbeitungsbereich Kühlschmierstoff zu. Es hilft, die Schnitttemperatur zu regulieren, die Schnittzone zu schmieren und die Späne von Werkzeug und Werkstück wegzuspülen.
Eine effektive Kühlung ist besonders wichtig bei kontinuierlichem Schneiden und der Produktion großer Stückzahlen.
Hauptfunktion: Den Schneidbereich kühlen und schmieren, um den Spanabtransport zu erleichtern.
Beim Drehen können große Mengen langer oder abgebrochener Späne entstehen. Der Späneförderer entfernt diese Späne kontinuierlich aus dem Bearbeitungsbereich und transportiert sie in einen Auffangbehälter.
Dadurch wird die manuelle Reinigung reduziert und der Bearbeitungsbereich bleibt während der kontinuierlichen Produktion frei.
Hauptfunktion: Automatische Entfernung der Bearbeitungsspäne aus der Maschine.
Die Maschineneinhausung hält Späne und Kühlmittel im Bearbeitungsbereich zurück, während folgende Merkmale zum Schutz des Bedieners beitragen:
Bei modernen CNC-Drehmaschinen kann das Sicherheitssystem verhindern, dass die Bearbeitung beginnt, wenn die Maschinentür geöffnet ist.
Hauptfunktion: Sie halten Späne und Kühlmittel zurück und sorgen für eine sicherere Betriebsumgebung.
Jede Komponente einer CNC-Drehmaschine hat eine spezifische Funktion, doch die Bearbeitung hängt vom Zusammenspiel dieser Teile ab. Vom Einspannen des Werkstücks über die Steuerung des Schneidwerkzeugs bis hin zur Späneabfuhr wird der gesamte Prozess vom CNC-System koordiniert.
Das Spannfutter spannt und zentriert das Werkstück, während die Hauptspindel und der Spindelstock die für den Schnitt erforderliche Rotation erzeugen. Das CNC-System regelt die Spindeldrehzahl entsprechend den programmierten Bearbeitungsbedingungen.
Die CNC-Steuerung sendet Befehle an die Servomotoren, welche die Kugelgewindetriebe antreiben und den Revolverkopf entlang der Führungsbahnen bewegen. Der Revolverkopf positioniert das benötigte Schneidwerkzeug für Dreh-, Plandreh-, Nut-, Gewindeschneid- oder andere Bearbeitungsvorgänge.
Bei langen oder schlanken Werkstücken bietet der Reitstock zusätzliche Unterstützung, um Vibrationen und Werkstückdurchbiegungen während des Schneidens zu reduzieren.
Während der Bearbeitung versorgt das Kühlsystem die Bearbeitungszone mit Kühlschmierstoff, um die Wärme zu regulieren, die Schnittzone zu schmieren und die Späne abzutransportieren. Anschließend entfernt der Späneförderer die angesammelten Späne aus dem Bearbeitungsbereich.
Zusammen bilden diese CNC-Drehmaschinenteile einen kontinuierlichen Prozess aus Spannen → Drehen → Werkzeugpositionierung → Schneiden → Kühlen → Spanabfuhr, wodurch die Maschine Teile effizient und gleichmäßig herstellen kann.
Nicht jede CNC-Drehmaschine verwendet dieselbe Komponentenkonfiguration. Die richtige Konfiguration hängt von der Komplexität des Werkstücks, den erforderlichen Bearbeitungsschritten und dem Produktionsvolumen ab. Wenn Sie diese Unterschiede verstehen, können Sie vermeiden, für unnötige Funktionen zu bezahlen oder eine Maschine zu wählen, die Ihre Werkstücke nicht bearbeiten kann.
Konfiguration | Hauptkomponenten | Am besten geeignet für |
Standard 2-Achs-CNC-Drehmaschine | Hauptspindel, Spannfutter, X/Z-Achsensystem, Werkzeugrevolver | Wellen, Hülsen, Flansche und andere relativ einfache Drehteile |
CNC-Drehmaschine mit angetriebenen Werkzeugen | Fügt angetriebene Werkzeuge und eine C-Achse hinzu | Teile, die sowohl Drehen als auch Nachbearbeitung in einer einzigen Aufspannung erfordern |
CNC-Drehzentrum mit Gegenspindel | Fügt eine Gegenspindel hinzu, üblicherweise in Kombination mit angetriebenen Werkzeugen | Komplexe Teile und Serienfertigung mit höherem Produktionsvolumen, bei denen die Reduzierung von Rüst- und Bearbeitungszeiten wichtig ist |
Eine Standard-2-Achs-CNC-Drehmaschine besteht typischerweise aus einer Hauptspindel, einem Spannfutter, einem X/Z-Achsensystem und einem Werkzeugrevolver. Sie ist für gängige Bearbeitungsvorgänge wie Drehen, Plandrehen, Einstechen, Gewindeschneiden und Bohren ausgelegt.
Diese Konfiguration ist eine praktische Wahl für Wellen, Hülsen, Flansche und andere relativ einfache Drehteile.
Durch die Integration von angetriebenen Werkzeugen und einer C-Achse kann die Maschine Bearbeitungen durchführen, die über das herkömmliche Drehen hinausgehen. Angetriebene Werkzeuge können sich unabhängig voneinander drehen, um Bohren, Gewindeschneiden und leichte Fräsarbeiten durchzuführen, während die C-Achse die Winkelposition des Werkstücks steuert.
Diese Konfiguration eignet sich für Teile, die sowohl Drehen als auch Nachbearbeitung in einer einzigen Aufspannung erfordern.
Eine Gegenspindel arbeitet mit der Hauptspindel zusammen, um beide Enden eines Werkstücks zu bearbeiten. Nach der Bearbeitung der ersten Seite kann die Gegenspindel das Werkstück für weitere Bearbeitungsschritte aufnehmen, ohne dass ein manuelles Nachspannen erforderlich ist.
In Kombination mit angetriebenen Werkzeugen eignet sich diese Konfiguration gut für komplexe Teile und die Produktion größerer Stückzahlen, bei denen die Reduzierung von Rüst- und Bearbeitungszeiten wichtig ist.
Kurz gesagt: Mehr CNC-Drehmaschinenteile bedeuten nicht automatisch eine bessere Maschine. Entscheidend ist, Spindel, Revolver, Achsen und Zusatzfunktionen auf Ihre tatsächlichen Bearbeitungsanforderungen abzustimmen.
Regelmäßige Wartung trägt dazu bei, ungeplante Ausfallzeiten zu reduzieren und den zuverlässigen Betrieb wichtiger CNC-Drehmaschinenteile zu gewährleisten. Der Fokus sollte dabei auf Komponenten liegen, die häufigen Bewegungen, Schnittbelastungen oder Verunreinigungen durch Späne und Kühlmittel ausgesetzt sind.
Prüfen Sie die Spindel auf ungewöhnliche Geräusche, Vibrationen oder Temperaturschwankungen. Halten Sie das Spannfutter sauber und überprüfen Sie regelmäßig die Spannbacken und den Spannmechanismus, um einen sicheren Halt des Werkstücks zu gewährleisten.
Halten Sie die Führungsbahnen und Kugelgewindetriebe sauber und ausreichend geschmiert. Überprüfen Sie das Schmiersystem regelmäßig, da unzureichende Schmierung den Verschleiß beschleunigen und die Achsenbewegung beeinträchtigen kann.
Entfernen Sie Späne vom Revolverkopf und den Werkzeughaltern und prüfen Sie diese auf Verschleiß, Spiel und korrekten Werkzeugsitz. Falls die Indexierung langsam oder ungenau wird, muss der Revolverkopf vor der Weiterbearbeitung überprüft werden.
Prüfen Sie regelmäßig Kühlmittelstand und -zustand und reinigen Sie die Filter bei Bedarf. Entfernen Sie angesammelte Späne und überprüfen Sie das Späneförderband, um Verstopfungen, insbesondere bei kontinuierlicher Produktion, zu vermeiden.
Eine einfache vorbeugende Wartungsroutine kann die Lebensdauer der Komponenten verlängern und dazu beitragen, dass die CNC-Drehmaschine über einen längeren Zeitraum eine stabile Leistung erbringt.
Was sind die Hauptbestandteile einer CNC-Drehmaschine?
Zu den Hauptkomponenten einer CNC-Drehmaschine gehören Maschinenbett, Spindelstock, Spindelspindel, Spannfutter, Werkzeugrevolver, Reitstock, Führungsbahnen, Kugelgewindetriebe, Servomotoren, CNC-Steuerung, Kühlsystem und Späneförderer. Jede Komponente unterstützt einen spezifischen Teil des Bearbeitungsprozesses.
Was ist das wichtigste Bauteil einer CNC-Drehmaschine?
Es gibt kein einzelnes wichtigstes Bauteil, da die Komponenten als System zusammenarbeiten. Spindel, Maschinenbett, Führungsbahnen, Revolver und CNC-Steuerung haben jedoch einen wesentlichen Einfluss auf Zerspanungsfähigkeit, Stabilität und Produktivität.
Welche Funktion hat der Revolver einer CNC-Drehmaschine?
Der Werkzeugrevolver nimmt mehrere Schneidwerkzeuge auf und positioniert automatisch das jeweils benötigte Werkzeug für die Bearbeitung. Dadurch kann die CNC-Drehmaschine Drehen, Bohren, Einstechen, Gewindeschneiden und andere Bearbeitungsvorgänge ohne manuelle Werkzeugwechsel durchführen.
Worin besteht der Unterschied zwischen einer Spindel und einem Spannfutter?
Die Spindel erzeugt die Drehbewegung, während das Spannfutter auf der Spindel montiert ist und das Werkstück einspannt. Vereinfacht gesagt: Die Spindel sorgt für die Drehung, und das Spannfutter hält das Werkstück.
Warum benötigt eine CNC-Drehmaschine einen Reitstock?
Ein Reitstock stützt lange oder schlanke Werkstücke während der Bearbeitung. Diese zusätzliche Stütze trägt dazu bei, Vibrationen und Durchbiegungen, die durch die Schnittkräfte verursacht werden, zu reduzieren.
Worin besteht der Unterschied zwischen CNC-Drehmaschinen- und CNC-Drehzentrumsteilen?
Eine einfache CNC-Drehmaschine verfügt üblicherweise über eine Hauptspindel, X- und Z-Achsen sowie einen Werkzeugrevolver. Ein CNC-Drehzentrum kann zusätzlich mit angetriebenen Werkzeugen, einer C-Achse, einer Y-Achse oder einer Gegenspindel ausgestattet sein, wodurch Drehen, Fräsen, Bohren und Gewindeschneiden mit weniger Aufspannungen durchgeführt werden können.
Bei der Auswahl einer CNC-Drehmaschine sollten Sie sich auf die Teile und Funktionen konzentrieren, die Ihr Werkstück tatsächlich benötigt, anstatt einfach nur mehr Funktionen auszuwählen. Die richtige Spindel-, Revolver-, Führungsbahn- und Achsenkonfiguration kann dazu beitragen, unnötige Kosten zu reduzieren und gleichzeitig Ihre Produktionsanforderungen zu erfüllen.
Wenn Sie sich nicht sicher sind, welche CNC-Drehmaschinenkonfiguration zu Ihren Teilen passt, kann YANGSEN Ihnen bei der Bewertung Ihres Werkstücks, des Bearbeitungsprozesses und der Produktionsanforderungen helfen, um Ihnen eine geeignete Maschinenlösung zu empfehlen.
