Die Führungsbahn ist eine der wichtigsten Komponenten einer CNC-Drehmaschine und beeinflusst direkt die Bearbeitungsgenauigkeit, die Schnittstabilität und die Maschinenstandzeit. Dennoch konzentrieren sich viele Käufer auf die Spindeldrehzahl oder die Steuerungssysteme und vernachlässigen dabei dieses entscheidende Merkmal.
Worin besteht der Unterschied zwischen Kastenführungen, Linearkugelführungen und Rollenführungen? Und vor allem: Welche ist die beste für Ihre Bearbeitungsanforderungen?
In diesem Leitfaden lernen Sie die wichtigsten Arten von Fahrwegen kennen, die in CNC-Drehmaschinen, ihre Vorteile, Einschränkungen und wie Sie die richtige Lösung für Ihre Anwendung auswählen.

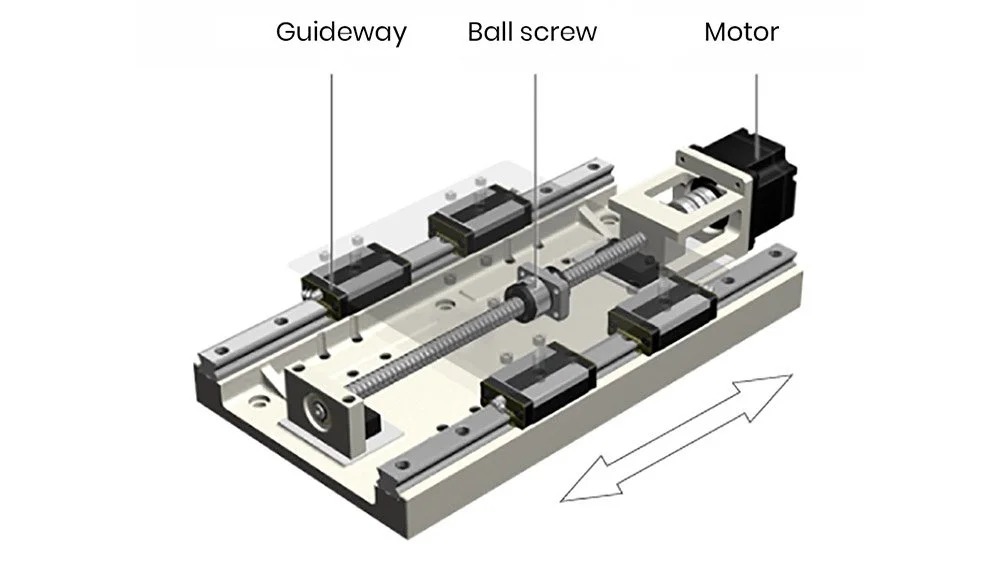

Führungsbahnen sind die Präzisionsschienen, die die Bewegung der X- und Z-Achse einer CNC-Drehmaschine führen. Sie gewährleisten einen reibungslosen und präzisen Werkzeugtransport und stützen die Maschine gegen die Schnittkräfte. Ein hochwertiges Führungsbahnsystem trägt zur Aufrechterhaltung der Positioniergenauigkeit bei, reduziert Vibrationen und sichert einen stabilen Bearbeitungsprozess über lange Betriebszeiten.
Die Leistung einer CNC-Drehmaschine hängt maßgeblich von ihren Führungsbahnen ab. Die richtige Führungsbahn kann die Bearbeitungsgenauigkeit verbessern, eine bessere Oberflächengüte erzielen und die Stabilität beim Zerspanen erhöhen. Sie beeinflusst außerdem die Bearbeitungsgeschwindigkeit, die Werkzeugstandzeit und die langfristige Zuverlässigkeit der Maschine. Ob Sie große Stahlteile schruppen oder Präzisionsbauteile feinbearbeiten – die Führungsbahn spielt eine entscheidende Rolle für gleichbleibende Ergebnisse.
Nicht alle CNC-Drehmaschinenführungen sind für denselben Zweck ausgelegt. Einige sind für hohe Schnittbelastungen bei maximaler Steifigkeit konzipiert, andere hingegen für hohe Schnittgeschwindigkeiten und Präzision. Das Verständnis der Stärken und Schwächen der einzelnen Typen hilft Ihnen bei der Auswahl einer Maschine, die Ihren Produktionsanforderungen entspricht.
Kastenführungen, auch Gleitführungen genanntSie zeichnen sich durch große Gleitkontaktflächen zwischen den beweglichen und festen Maschinenkomponenten aus. Diese Konstruktion bietet hervorragende Steifigkeit und Schwingungsdämpfung und ist daher die bevorzugte Wahl für anspruchsvolle Drehbearbeitungen.
Vorteile:
Einschränkungen:
Beste Anwendungsbereiche:

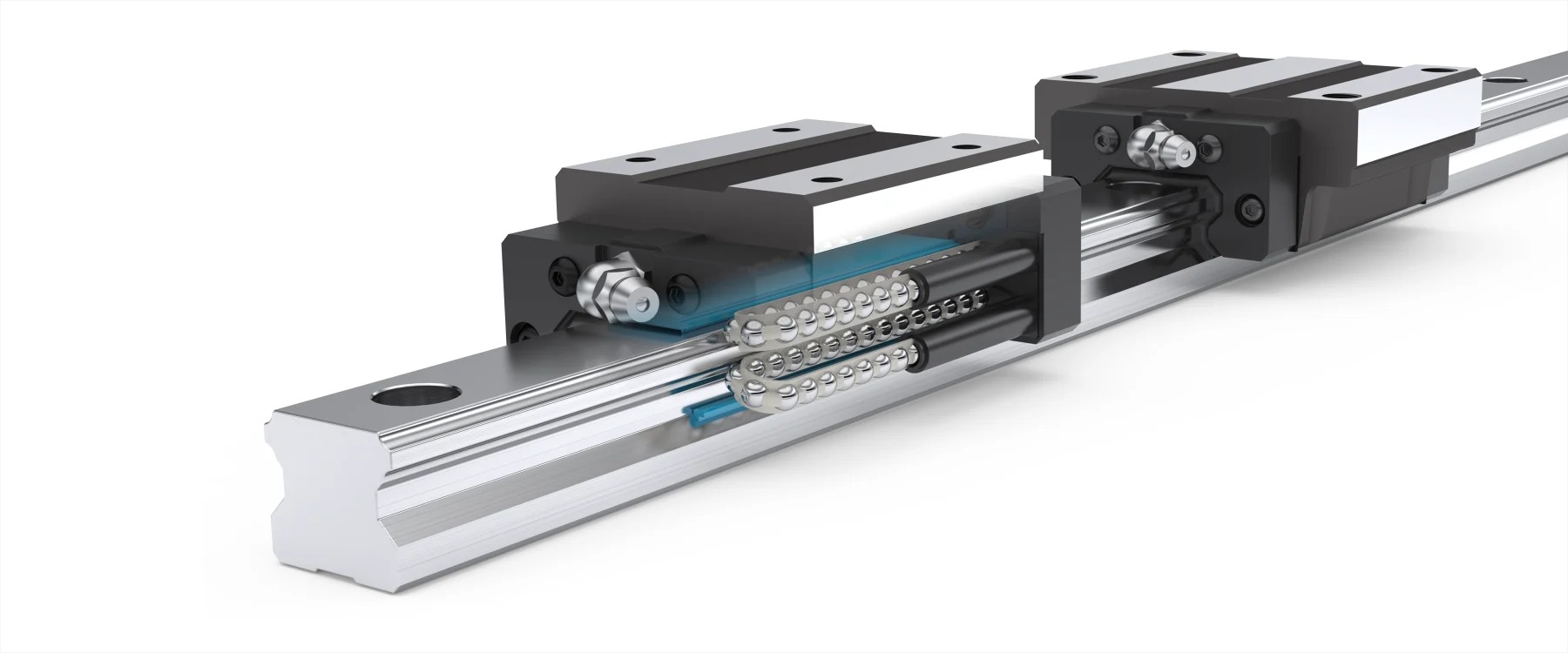

Lineare Kugelführungen nutzen zirkulierende Stahlkugeln zwischen Führungsschiene und Schlitten, um die Reibung zu reduzieren. Dadurch kann die Maschine schnell und präzise bewegenDadurch eignen sie sich ideal für die Hochgeschwindigkeits- und Präzisionsbearbeitung.
Vorteile:
Einschränkungen:
Beste Anwendungsbereiche:

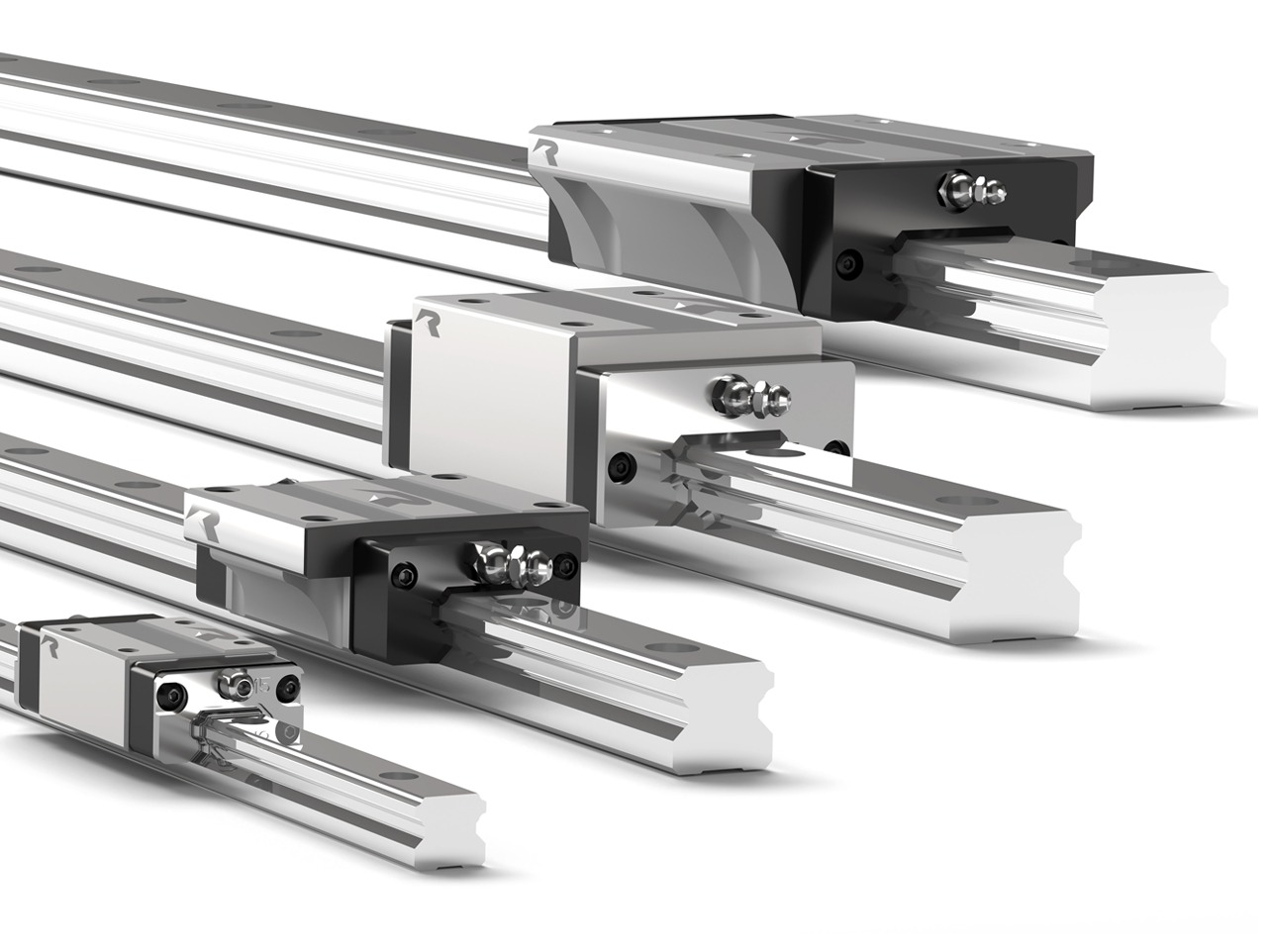

Rollenführungen ersetzen Stahlkugeln durch zylindrische Rollen und vergrößern so die Kontaktfläche zwischen Schlitten und Führungsschiene. Sie vereinen die Geschwindigkeit von Linearführungen mit höherer Steifigkeit und Tragfähigkeit und erfreuen sich daher zunehmender Beliebtheit in modernen CNC-Drehmaschinen.
Vorteile:
Einschränkungen:
Beste Anwendungsbereiche:
Hydrostatische Führungsbahnen nutzen einen dünnen Ölfilm unter Druck, um die beweglichen und stationären Oberflächen zu trennen und so den direkten Metall-auf-Metall-Kontakt zu verhindern. Diese Konstruktion gewährleistet eine extrem gleichmäßige Bewegung, herausragende Präzision und minimalen Verschleiß.
Vorteile:
Einschränkungen:
Beste Anwendungsbereiche:
Kastenführungen und Linearführungen sind die beiden am häufigsten verwendeten Führungssysteme. CNC-DrehmaschinenKeine der beiden Optionen ist generell besser – die richtige Wahl hängt von Ihren Bearbeitungsprioritäten ab. Benötigen Sie maximale Steifigkeit für schwere Zerspanung, ist eine Kastenführung die bessere Wahl. Stehen Geschwindigkeit und Produktivität im Vordergrund, bietet eine Linearführung klare Vorteile.
Besonderheit | Kastenführung | Lineare Führungsschiene |
Steifheit | Exzellent | Gut |
Schneidleistung | Hervorragend geeignet für die Schwerzerspanung | Besser geeignet für leichte bis mittlere Schneidarbeiten. |
Bearbeitungsgenauigkeit | Hoch | Hoch |
Hohe Traversiergeschwindigkeit | Untere | Höher |
Schwingungsdämpfung | Exzellent | Gut |
Wartung | Regelmäßige Schmierung erforderlich | Geringerer Wartungsaufwand |
Nutzungsdauer | Hervorragend auch unter hoher Belastung | Hervorragend geeignet für die Hochgeschwindigkeitsproduktion |
Beste Anwendungen | Große, schwere Werkstücke und grobe Bearbeitung | Präzisionsteile und Großserienfertigung |
Eine Kastenführung ist die bessere Wahl, wenn Ihre Bearbeitung schwere Zerspanungsarbeiten, unterbrochene Bearbeitungen oder große Werkstücke umfasst. Ihre hohe Steifigkeit und hervorragende Schwingungsdämpfung gewährleisten einen stabilen Betrieb bei der Bearbeitung von Stahl, Gusseisen und anderen harten Werkstoffen.
Eine Linearführung ist ideal, wenn Bearbeitungsgeschwindigkeit, Präzision und Produktivität im Vordergrund stehen. Sie eignet sich hervorragend für die Serienfertigung und wird häufig für Aluminiumteile, Automobilkomponenten und andere Präzisionsbearbeitungsanwendungen eingesetzt, bei denen schnelle Achsenbewegungen die Effizienz steigern.
Die optimale Führungsschiene hängt vom zu bearbeitenden Material, der Schnittlast und Ihren Produktionszielen ab. Hier finden Sie eine Kurzanleitung, die Ihnen hilft, die passende Führungsschiene für Ihre Anwendung auszuwählen.

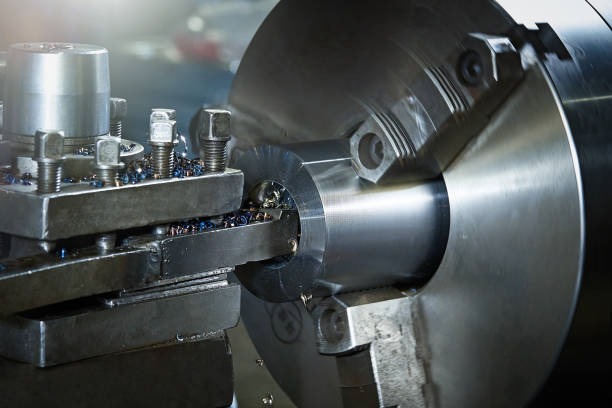

Empfohlene Führungsbahn: Kastenführung
Die Bearbeitung von schwerem Stahl erzeugt hohe Schnittkräfte und Vibrationen. Eine Kastenführung bietet die für tiefe Schnitte, unterbrochene Bearbeitung und lange Werkzeugstandzeiten erforderliche Steifigkeit und Stabilität.
Typische Bauteile: Große Wellen, Flansche, Ventilgehäuse, Eisenbahnkomponenten
Empfohlene Führungsschiene: Lineare Kugelführung
Bei der Aluminiumbearbeitung stehen Geschwindigkeit und Effizienz im Vordergrund, nicht die Zerspanung großer Materialmengen. Eine Linearführung ermöglicht schnelle Achsenbewegungen und einen ruhigen Lauf, wodurch die Zykluszeiten verkürzt und gleichzeitig eine hohe Genauigkeit gewährleistet werden.
Typische Bauteile: Automobilteile, Aluminiumgehäuse, Präzisionswellen
Empfohlene Führungsart: Rollen-Linearführung
Edelstahl erfordert sowohl Steifigkeit als auch Präzision. Rollenführungen bieten eine höhere Tragfähigkeit als Kugelführungen bei gleichzeitig hoher Positioniergenauigkeit und eignen sich daher ideal für anspruchsvolle Präzisionsanwendungen.
Typische Bauteile: Medizinische Komponenten, Luft- und Raumfahrtarmaturen, Präzisionsmechanikteile
Empfohlene Führungsbahn: Kastenführung
Die Bearbeitung großer und schwerer Werkstücke erfordert maximale Unterstützung, um Vibrationen zu vermeiden und die Genauigkeit zu gewährleisten. Kastenführungen eignen sich besser für diese anspruchsvollen Bedingungen.
Typische Bauteile: Große Rohre, Lagergehäuse, Öl- und Gaskomponenten
Empfohlene Führungsart: Lineare Kugelführung oder lineare Rollenführung
Für die kontinuierliche Fertigung sind hohe Verfahrgeschwindigkeiten und eine hohe Wiederholgenauigkeit unerlässlich. Linearführungen verbessern die Bearbeitungseffizienz, während Rollenführungen zusätzliche Steifigkeit für anspruchsvollere Produktionsumgebungen bieten.
Typische Teile: Automobilkomponenten, Hydraulikarmaturen, elektronische Bauteile
Bei der Wahl der richtigen Führungsschiene geht es nicht darum, die fortschrittlichste Option auszuwählen, sondern darum, die Maschine optimal an Ihre Bearbeitungsanforderungen anzupassen. Bevor Sie eine CNC-Drehmaschine kaufen, sollten Sie diese vier Faktoren berücksichtigen.
Berücksichtigen Sie das Material Ihres Werkstücks
Das zu bearbeitende Material hat einen wesentlichen Einfluss auf die Wahl der Führungsschiene. Harte Werkstoffe wie Stahl und Gusseisen erzeugen höhere Schnittkräfte und profitieren von der Steifigkeit von Kastenführungen. Bei Aluminium und anderen leichten Werkstoffen ermöglichen Linearführungen eine höhere Produktivität ohne Genauigkeitseinbußen.
Schnittlast und Bearbeitungsstil beurteilen
Überlegen Sie, wie Sie die Maschine einsetzen werden. Bei groben Schruppbearbeitungen oder unterbrochenen Schnitten bieten Kastenführungen eine höhere Stabilität. Für Schlichtbearbeitungen, leichte Schnitte oder Hochgeschwindigkeitsbearbeitungen ermöglichen Linear- oder Rollenführungen einen ruhigeren Lauf und kürzere Zykluszeiten.
Passen Sie die Führungsschiene an Ihr Produktionsvolumen an.
Kleinserienbearbeitung mit hoher Beanspruchung und Großserienfertigung stellen unterschiedliche Anforderungen. Kastenführungen eignen sich ideal für anspruchsvolle Aufgaben, die maximale Steifigkeit erfordern, während Linearführungen besser für die kontinuierliche Fertigung geeignet sind, bei der Geschwindigkeit und Effizienz Priorität haben. Rollenführungen bieten einen ausgewogenen Kompromiss.
Betrachten Sie die Maschinensteifigkeit als ein vollständiges System
Die Führungsschiene ist nur ein Teil der Gesamtleistung der Maschine. Maschinenbett, Spindel, Kugelgewindetriebe, Servosystem und die gesamte Konstruktion tragen gemeinsam zur Bearbeitungsgenauigkeit und Stabilität bei. Eine gut konstruierte CNC-Drehmaschine kombiniert die richtige Führungsschiene mit einer robusten Maschinenstruktur, um dauerhaft zuverlässige Leistung zu gewährleisten.
1. Welche Führungsschiene eignet sich besser für CNC-Drehmaschinen für den Schwerlastbereich?
Kastenführungen sind im Allgemeinen die beste Wahl für hochbelastbare CNC-Drehmaschinen. Ihre große Kontaktfläche bietet hervorragende Steifigkeit und Vibrationsdämpfung und macht sie ideal für die Schruppbearbeitung, tiefe Schnitte und große Werkstücke aus Stahl oder Gusseisen.
2. Sind Linearführungen für die Stahlbearbeitung geeignet?
Ja. Linearführungen eignen sich gut zur Stahlbearbeitung, insbesondere für leichte bis mittlere Zerspanungsleistungen und hohe Produktionsgeschwindigkeiten. Bei Anwendungen mit starker Schruppbearbeitung oder häufigen Schnittunterbrechungen ist eine Kastenführung jedoch in der Regel die bessere Wahl.
3. Worin besteht der Unterschied zwischen Kugel- und Rollenführungen?
Beide Systeme sind Linearführungen, verwenden aber unterschiedliche Wälzkörper. Kugelführungen bieten geringere Reibung und höhere Verfahrgeschwindigkeiten, während Rollenführungen eine höhere Steifigkeit, höhere Tragfähigkeit und bessere Stabilität bei anspruchsvollen Schneidbedingungen gewährleisten.
4. Benötigen Kastenführungen mehr Wartung?
Ja. Kastenführungen benötigen regelmäßige Schmierung, um Reibung und Verschleiß zu minimieren. Bei sachgemäßer Wartung bieten sie eine ausgezeichnete Lebensdauer und gewährleisten über viele Jahre eine hohe Bearbeitungsgenauigkeit.
5. Welche Führungsschiene bietet die beste Bearbeitungsgenauigkeit?
Alle Führungsschienentypen erreichen bei korrekter Konstruktion und Wartung eine hohe Genauigkeit. Für die Hochgeschwindigkeits-Präzisionsbearbeitung bieten Linear- und Rollenführungen in der Regel eine bessere Positioniergenauigkeit. Bei der Zerspanung schwerer Werkstücke, wo Stabilität entscheidend ist, erzielen Kastenführungen oft gleichmäßigere Bearbeitungsergebnisse.
6. Kann eine CNC-Drehmaschine sowohl Schrupp- als auch Schlichtbearbeitungen durchführen?
Ja. Viele moderne CNC-Drehmaschinen sind für beide Bearbeitungsvorgänge ausgelegt. Maschinen mit Rollenführungen bieten ein gutes Verhältnis von Steifigkeit, Geschwindigkeit und Präzision, während Maschinen mit Kastenführungen bei korrekter Konfiguration auch nach grober Schruppbearbeitung eine hervorragende Oberflächenqualität liefern können.
Die richtige Führungsschiene kann die Bearbeitungsleistung, Genauigkeit und Produktivität erheblich beeinflussen. Kastenführungen eignen sich ideal für die Zerspanung schwerer Werkstücke, während Linearführungen ihre Stärken bei der Hochgeschwindigkeits- und Hochpräzisionsfertigung ausspielen. Rollenführungen bieten einen ausgewogenen Kompromiss.
Bei der Auswahl einer CNC-Drehmaschine sollten Sie die Führungsbahn anhand Ihrer Bearbeitungsanforderungen und nicht nur anhand der technischen Daten wählen. Benötigen Sie Hilfe bei der Suche nach der richtigen Maschine? Kontaktieren Sie Yangsen Für fachkundige Beratung und eine auf Ihre Anwendung zugeschnittene CNC-Drehmaschinenlösung.
