Die Wahl des richtigen Bearbeitungsverfahrens ist wichtiger, als viele Hersteller annehmen. Ein falsches Verfahren kann die Produktionskosten erhöhen, die Bearbeitungsgenauigkeit verringern, die Werkzeugstandzeit verkürzen und sogar die effiziente Fertigung eines Bauteils unmöglich machen. Daher ist das Verständnis der Klassifizierung von Bearbeitungsverfahren der erste Schritt zu besseren Fertigungsentscheidungen.
In diesem Leitfaden lernen Sie die wichtigsten Arten von Bearbeitungsverfahren kennen, darunter konventionelle Bearbeitung, abrasive Bearbeitung und unkonventionelle BearbeitungWir erklären Ihnen außerdem, wo die einzelnen Verfahren eingesetzt werden und wie Sie die richtige Bearbeitungsmethode für verschiedene Materialien, Teilekonstruktionen und Produktionsanforderungen auswählen.
Die spanende Bearbeitung ist ein Fertigungsverfahren, bei dem Material von einem Werkstück abgetragen wird, um die gewünschte Form, Größe und Oberflächengüte zu erzielen. Sie wird häufig zur Herstellung hochpräziser Metall- und Kunststoffteile für Branchen wie die Luft- und Raumfahrt, die Automobilindustrie, den Formenbau und die Medizintechnik eingesetzt.
Die moderne Bearbeitung umfasst verschiedene Arten von BearbeitungsprozessenVon konventionellen Zerspanungsverfahren wie Drehen und Fräsen bis hin zu fortschrittlichen Verfahren wie EDM und Laserbearbeitung – jedes Verfahren hat seine eigenen Vorteile und eignet sich daher für unterschiedliche Werkstoffe, Bauteilgeometrien und Bearbeitungsanforderungen.
Es gibt viele Möglichkeiten, Bearbeitungsprozesse zu klassifizieren, der gebräuchlichste Ansatz basiert jedoch darauf, wie Material vom Werkstück abgetragen wird. Nach dieser Methode werden Bearbeitungsprozesse im Allgemeinen in drei Hauptkategorien unterteilt:
Jede Klassifizierung ist für unterschiedliche Werkstoffe, Bauteilgeometrien, Präzisionsanforderungen und Produktionsanwendungen ausgelegt.
Die konventionelle Bearbeitung entfernt Material durch direkten Kontakt zwischen Schneidwerkzeug und Werkstück. Sie ist die am weitesten verbreitete Bearbeitungsart, da sie hohe Effizienz, gleichbleibende Genauigkeit und kostengünstige Produktion bietet. Diese Verfahren eignen sich für die meisten Metalle und technischen Kunststoffe und werden üblicherweise angewendet bei CNC-Drehmaschinen, Bearbeitungszentren und Bohrmaschinen.

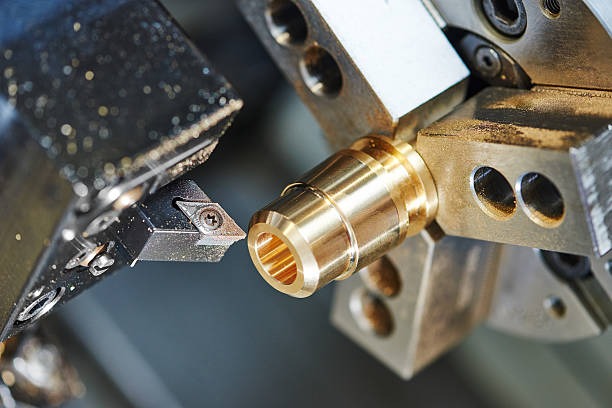

Das Drehen dient der Bearbeitung rotierender Werkstücke zu zylindrischen Formen. Es eignet sich ideal zur Herstellung von Wellen, Buchsen, Stiften, Gewinden und anderen runden Teilen mit hoher Maßgenauigkeit und glatter Oberflächenbeschaffenheit.
Beim Fräsen werden mit einem rotierenden Schneidwerkzeug ebene Flächen, Nuten, Taschen, Konturen und komplexe 3D-Strukturen bearbeitet. Es ist eines der vielseitigsten Bearbeitungsverfahren und findet breite Anwendung im Formenbau, in der Luft- und Raumfahrt, der Automobilindustrie und der allgemeinen Fertigung.
Durch Bohren entstehen präzise runde Löcher für Schrauben, Befestigungselemente, Kühlkanäle und Montageelemente. Es ist oft der erste Schritt vor dem Gewindeschneiden, Reiben oder Ausdrehen.

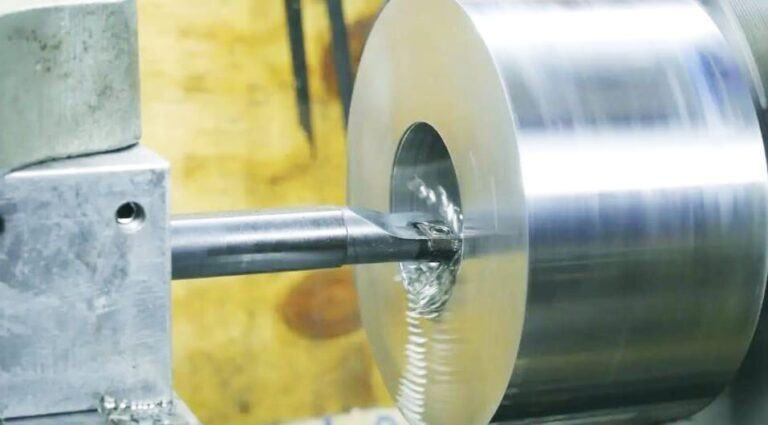

Durch das Aufbohren werden Größe, Rundheit und Oberflächengüte vorgebohrter Löcher verbessert. Es wird häufig für Lagersitze, Motorblöcke, Hydraulikzylinder und andere Bauteile eingesetzt, die eine hohe Lochgenauigkeit erfordern.
Reiben ist ein Bearbeitungsverfahren, bei dem eine geringe Menge Material aus einem vorhandenen Loch entfernt wird, um engere Toleranzen und eine glattere Oberfläche zu erzielen. Es wird häufig für Präzisionsbauteile eingesetzt.
Beim Räumen wird Material mit einem mehrzahnigen Schneidwerkzeug in einem einzigen Arbeitsgang abgetragen. Es ist hocheffizient für die Herstellung von Keilnuten, Verzahnungen, Innenprofilen und anderen wiederholbaren Merkmalen in der Serienfertigung.
Im Gegensatz zur konventionellen Bearbeitung trägt die abrasive Bearbeitung Material mithilfe von Schleifpartikeln anstelle von herkömmlichen Schneidwerkzeugen ab. Diese Verfahren werden hauptsächlich als Feinbearbeitung eingesetzt, um engere Toleranzen, glattere Oberflächen und eine höhere Maßgenauigkeit zu erzielen.
Beim Schleifen wird mit einer rotierenden Schleifscheibe eine geringe Materialmenge vom Werkstück abgetragen. Es findet breite Anwendung bei der Oberflächenbearbeitung von gehärtetem Stahl, Präzisionsformen, Zahnrädern, Lagerkomponenten und anderen Teilen, die höchste Genauigkeit und Oberflächenqualität erfordern.

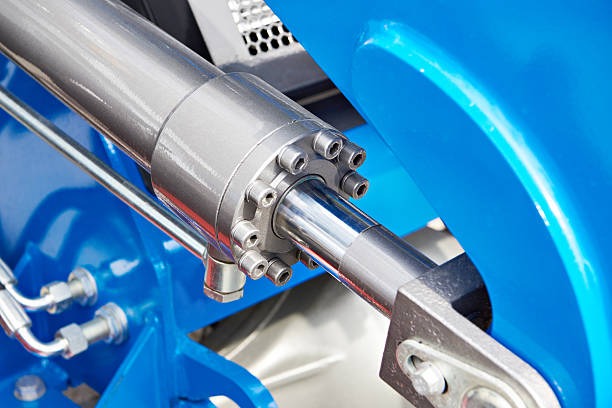

Honen dient der Verbesserung der Geometrie und Oberflächengüte von Innenbohrungen. Es wird häufig bei Motorzylindern, Hydraulikzylindern und Präzisionsbohrungen eingesetzt, wo glatte Oberflächen und präzise Abmessungen unerlässlich sind.

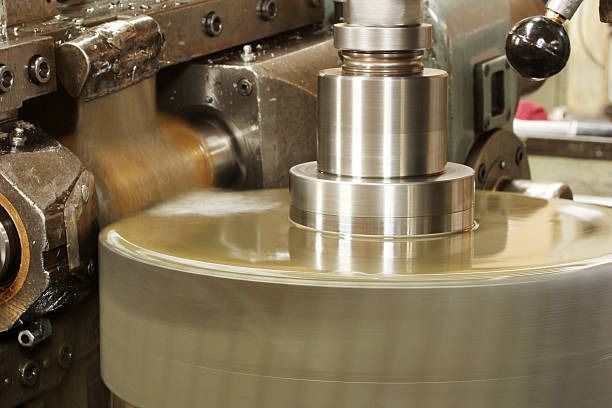

Läppen ist ein hochpräzises Bearbeitungsverfahren, bei dem feine Schleifmittel eingesetzt werden, um außergewöhnlich ebene und glatte Oberflächen zu erzeugen. Es wird häufig für optische Bauteile, Dichtungsflächen, Messgeräte und andere hochpräzise Teile verwendet.
Bei der unkonventionellen Bearbeitung wird Material abgetragen, ohne dass ein herkömmliches Schneidwerkzeug das Werkstück direkt berührt. Stattdessen wird elektrische, thermische oder Hochdruckenergie genutzt, um harte Werkstoffe, empfindliche Bauteile oder komplexe Geometrien zu bearbeiten, die mit konventionellen Bearbeitungsmethoden schwer herzustellen sind. Diese Verfahren finden breite Anwendung in der Luft- und Raumfahrt, der Medizintechnik, der Elektronik und im Formenbau.
Die Funkenerosion (EDM) entfernt Material durch kontrollierte elektrische Funken zwischen einer Elektrode und dem Werkstück. Sie eignet sich ideal für die Bearbeitung gehärteter Stähle, komplexer Formhohlräume, scharfer Innenkanten und filigraner Profile ohne Anwendung von Schnittkräften.
Beim Drahterodieren wird eine kontinuierlich bewegte Drahtelektrode verwendet, um präzise Konturen und schmale Nuten zu schneiden. Es wird häufig für Matrizen, Stempel, Präzisionswerkzeuge und Bauteile eingesetzt, die extrem enge Toleranzen erfordern.

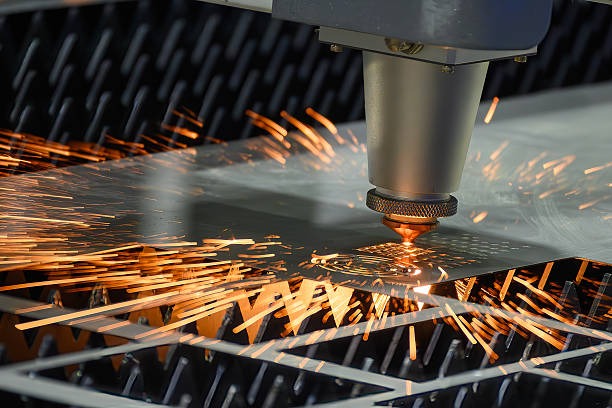

Die Laserbearbeitung nutzt einen fokussierten Laserstrahl zum Schneiden, Bohren oder Gravieren von Materialien mit hoher Präzision. Sie eignet sich besonders für dünne Metalle, Mikrobauteile, medizinische Geräte und elektronische Bauteile, bei denen eine minimale Wärmeverformung erwünscht ist.
Beim Wasserstrahlschneiden wird Material mithilfe eines Hochdruckwasserstrahls, dem Abrasivpartikel beigemischt sind, abgetragen. Da keine Wärmeeinflusszone entsteht, eignet es sich hervorragend zum Schneiden von Metallen, Verbundwerkstoffen, Keramik, Glas und wärmeempfindlichen Materialien und gewährleistet gleichzeitig eine exzellente Schnittqualität.
Jede Bearbeitungskategorie hat ihre eigenen Stärken und ist für unterschiedliche Fertigungsanforderungen konzipiert. Die folgende Tabelle vergleicht die drei Hauptkategorien, um Ihnen einen schnellen Überblick über deren Unterschiede zu geben.
Einstufung | Typische Prozesse | Am besten geeignet für | Hauptvorteile | Einschränkungen |
Konventionelle Bearbeitung | Drehen, Fräsen, Bohren, Ausdrehen | Allgemeine Metallbearbeitung, hohe Produktionseffizienz | Kostengünstig, vielseitig, für die meisten Materialien geeignet | Eingeschränkt bei der Bearbeitung extrem harter Werkstoffe oder komplexer Strukturen |
Abrasives Bearbeiten | Schleifen, Honen, Läppen | Hochpräzise Verarbeitung und hervorragende Oberflächenqualität | Hervorragende Genauigkeit und Oberflächengüte | Geringere Materialabtragsrate, hauptsächlich als Endbearbeitungsverfahren eingesetzt |
Nicht-traditionelle Bearbeitungsmethoden | EDM, Drahterodieren, Laserbearbeitung, Wasserstrahlschneiden | Harte Materialien, komplexe Geometrien, filigrane Bauteile | Kann schwierige Materialien und komplizierte Formen bearbeiten. | Höhere Ausrüstungskosten und geringere Bearbeitungsgeschwindigkeit bei einigen Anwendungen |
Das optimale Bearbeitungsverfahren hängt vom Material, der Teilegeometrie, den Toleranzanforderungen, der Oberflächengüte und dem Produktionsvolumen ab. In vielen Fertigungsprojekten werden mehrere Bearbeitungsverfahren kombiniert, um ein optimales Verhältnis zwischen Qualität, Effizienz und Kosten zu erzielen.
Es gibt kein Bearbeitungsverfahren, das für jedes Projekt optimal ist. Die richtige Wahl hängt von der Teilekonstruktion, dem Material, den Qualitätsanforderungen und den Produktionszielen ab. Bevor Sie sich für ein Bearbeitungsverfahren entscheiden, sollten Sie die folgenden Faktoren berücksichtigen.
Unterschiedliche Werkstoffe erfordern unterschiedliche Bearbeitungsverfahren. Aluminium und Baustahl lassen sich mit konventionellen Verfahren wie Fräsen und Drehen gut bearbeiten. Gehärteter Stahl, Titan, Keramik und Verbundwerkstoffe hingegen erfordern unter Umständen Schleifen, Funkenerosion oder Wasserstrahlschneiden, um die gewünschten Ergebnisse zu erzielen.
Einfache zylindrische Teile werden typischerweise durch Drehen hergestellt, während ebene Flächen, Taschen und komplexe 3D-Geometrien besser für das Fräsen geeignet sind. Bauteile mit komplizierten Innenprofilen oder scharfen Kanten erfordern oft Drahterodieren oder andere unkonventionelle Bearbeitungsverfahren.
Wenn Standard-Maßgenauigkeiten ausreichen, ist die konventionelle Bearbeitung in der Regel die wirtschaftlichste Option. Für enge Toleranzen oder überlegene Oberflächengüten können Nachbearbeitungsverfahren wie Schleifen, Honen oder Läppen erforderlich sein.
Die Produktionsmenge beeinflusst auch die Prozesswahl. Konventionelle Bearbeitungsverfahren eignen sich aufgrund ihrer Effizienz und geringeren Betriebskosten ideal für die meisten Klein- und Großserien. Nicht-konventionelle Bearbeitungsverfahren werden in der Regel dann gewählt, wenn mit konventionellen Methoden die erforderliche Geometrie oder Materialeigenschaften nicht erreicht werden können, auch wenn dadurch höhere Bearbeitungskosten entstehen.
1. Welches Bearbeitungsverfahren wird am häufigsten angewendet?
Konventionelle Bearbeitungsverfahren sind die am weitesten verbreitete Kategorie. Prozesse wie Drehen, Fräsen, Bohren und Ausdrehen eignen sich für die meisten Fertigungsanwendungen, da sie hohe Effizienz, zuverlässige Genauigkeit und kostengünstige Produktion bieten.
2. Worin besteht der Unterschied zwischen konventioneller und unkonventioneller Bearbeitung?
Bei der konventionellen Bearbeitung wird Material durch direkten Kontakt zwischen Schneidwerkzeug und Werkstück abgetragen. Die nicht-konventionelle Bearbeitung nutzt elektrische, thermische oder Hochdruckenergie und eignet sich daher ideal für die Bearbeitung harter Werkstoffe, komplexer Geometrien und empfindlicher Bauteile.
3. Welches Bearbeitungsverfahren liefert die beste Oberflächengüte?
Schleifen, Honen und Läppen erzielen im Allgemeinen die beste Oberflächengüte und Maßgenauigkeit. Diese abrasiven Bearbeitungsverfahren werden häufig als Nachbearbeitungsschritte nach konventionellen Bearbeitungsverfahren eingesetzt.
4. Kann ein Bauteil mehrere Bearbeitungsprozesse erfordern?
Ja. Viele Präzisionsbauteile werden durch eine Kombination von Bearbeitungsverfahren hergestellt. Beispielsweise kann ein Teil gefräst werden, um seine Grundform zu erzeugen, gebohrt werden, um Löcher herzustellen, und anschließend geschliffen werden, um engere Toleranzen und eine glattere Oberfläche zu erzielen.
5. Wie wähle ich das richtige Bearbeitungsverfahren aus?
Das optimale Bearbeitungsverfahren hängt von verschiedenen Faktoren ab, darunter Werkstückmaterial, Teilegeometrie, erforderliche Toleranzen, Oberflächengüte, Produktionsvolumen und Budget. Die gemeinsame Bewertung dieser Anforderungen hilft Ihnen, die effizienteste und kostengünstigste Bearbeitungslösung auszuwählen.
Wenn Sie ein neues Bearbeitungsprojekt planen oder in CNC-Maschinen investieren, ist die Wahl des richtigen Bearbeitungsverfahrens nur der erste Schritt. Ebenso wichtig ist die Auswahl einer CNC-Maschine, die die für Ihre Anwendung erforderliche Genauigkeit, Steifigkeit und Produktivität liefert. Arbeiten Sie mit einem erfahrenen CNC-Maschinenhersteller kann Ihnen dabei helfen, die effizienteste Lösung für Ihre Produktionsanforderungen zu finden und gleichbleibend hohe Qualität zu erzielen.
