Anwendungen und Vorteile von CNC-Maschinen für Autoteile

Einführung

Präzision, Effizienz und Innovation waren in der Automobilindustrie schon immer die goldenen Regeln – von den bekannten Fließbändern Henry Fords bis hin zu den hochautomatisierten, fortschrittlichen Smart Factorys von heute. Jeder Fortschritt in der Produktionstechnologie ermöglicht die Herstellung besserer, sichererer und zuverlässigerer Fahrzeuge. Die CNC-Bearbeitung (Computer Numerical Control) ist zu einem zentralen Prozess in der modernen Automobilkomponentenfertigung geworden und nutzt fortschrittliche Lösungen wie: CNC-Vertikalbearbeitung.

CNC-Werkzeugmaschinen haben die Herstellung von Autoteilen grundlegend verändert. Sie bieten außergewöhnliche Präzision, Vielseitigkeit bei den verwendeten Materialien, Skalierbarkeit bei der Produktion großer Stückzahlen und Wiederholgenauigkeit, sodass jedes Bauteil nach höchsten Standards gefertigt wird. Motorblöcke, Getriebegehäuse, Bremssystemkomponenten oder sogar kundenspezifische Ersatzteile für Oldtimer – all das wird mit CNC-Bearbeitung hergestellt, der Grundlage für einen reibungslosen Ablauf in der Automobilwelt.

Dieser Blog informiert die Öffentlichkeit über die Anwendungsmöglichkeiten von CNC in der Autoteilefertigung. Die verschiedenen Prozesse, Vorteile, Materialien und Praxisanwendungen werden mit CNC-Alternativen wie dem 3D-Druck verglichen. Der Artikel präsentiert außerdem Herausforderungen, Industriestandards und zukünftige Trends für CNC-Anwendungen im Automobilbereich.

Anwendungen der CNC-Bearbeitung im Automobil-Prototyping

Prototyping wäre in der modernen Geschäftswelt ohne CNC-Bearbeitung fast unmöglich, insbesondere mit einem PortalbearbeitungszentrumEin Designer oder Ingenieur erhält die Chance, eine Designidee zu entwickeln und zu perfektionieren, ohne die Verantwortung der Massenproduktion tragen zu müssen.

Funktionale Prototypen

Funktionale Prototypen werden im Gegensatz zu visuellen Prototypen durch CNC hergestellt und bestehen aus Materialien, die denen der Endverbrauchsteile ähneln, unter Verwendung eines Horizontales BearbeitungszentrumSo können Ingenieure Teile unter realitätsnahen Bedingungen testen, beispielsweise auf Festigkeit, Haltbarkeit und Hitzebeständigkeit.

Beispielsweise kann ein Kolbenprototyp aus Aluminium einen Belastungstest bestehen, wenn er in einen Motor eingebaut wird, um seine Leistung zu beurteilen.

Innenraumkomponenten

Innenarchitektur ist der Schlüssel zum Kundenerlebnis und CNC-Bearbeitung mit CNC-Vertikal-Bearbeitungszentrum ermöglicht es Automobilherstellern, diese Spezifikationen bereits in der frühen Entwicklungsphase zu verfeinern. Es handelt sich um Prototypen von Armaturenbrett, Drehknopf, Taster und Mittelkonsole, die aus Kunststoffen und Verbundwerkstoffen gefertigt werden, um Komfort, Design, Benutzerfreundlichkeit und Ästhetik zu gewährleisten. Durch Feedback können Designer dann Abmessungen oder Formen vor der endgültigen Produktion anpassen.

Beleuchtungssysteme

Moderne Autos verfügen über komplexe Beleuchtungssysteme, die manchmal aus LED-Scheinwerfern, Nebelscheinwerfern oder sogar Rücklichtern bestehen. Die CNC-Bearbeitung ermöglicht es den Herstellern, mit einer Horizontalbohrmaschine Scheinwerferabdeckungen in transparenter Acrylqualität zu prototypisieren und so Beleuchtungsmuster, Blendschutz und das Gesamterscheinungsbild zu überprüfen.

Motorkomponenten

CNC-Bearbeitung wird für die Prototypisierung von Motorkomponenten wie Zylinderblöcken, deren Entlüftungskanälen oder sogar Kolben benötigt. Diese Motorprototypen können thermischen Leistungstests, Kraftstoffeffizienzmessungen und Bewertungen der strukturellen Integrität unterzogen werden.

Durch diesen Prozess wird gewährleistet, dass die Produktionsteile den Leistungsstandards entsprechen, ohne dass es zu großen Kostenverlusten aufgrund von Konstruktionsfehlern kommt.

Fahrwerkselemente

Mittels CNC-Bearbeitung werden Prototypen von Aufhängungshalterungen, Lenkungskomponenten und anderen Strukturteilen hergestellt. Neben der Herstellung solcher Prototypen können vor der Serienproduktion Tests durchgeführt werden, um deren Festigkeit, Dauerfestigkeit und Passgenauigkeit sicherzustellen.

Vorteile der CNC-Bearbeitung bei der Herstellung von Autoteilen

Die CNC-Bearbeitung bietet zahlreiche Vorteile, die sie zu einem idealen Verfahren für die Automobilindustrie machen.

Präzision und Genauigkeit

CNC-Maschinen arbeiten mit einer Genauigkeit von ±0,01 mm. Dies kann bei Komponenten wie Zylinderköpfen oder Getriebeteilen, insbesondere bei 5-Achsen-Bearbeitungszentren, kritisch sein. Bei Teilen wie Zylinderköpfen, Getrieben und Motorventilen können aufgrund kleinerer Fehler Leistungseinschränkungen oder mechanische Ausfälle auftreten. CNC-Bearbeitung verhindert diese Ursachen, indem sie selbst auf mikroskopischer Ebene für Konsistenz sorgt.

Wiederholbarkeit

Eine der größten Herausforderungen bei der Herstellung von Autoteilen besteht darin, mitunter Tausende oder Millionen identischer Komponenten zu produzieren. CNC-Bearbeitung ermöglicht Zuverlässigkeit, d. h., das einmal für die Maschine entwickelte Programm kann dieses Design über einen gesamten Produktionslauf hinweg duplizieren.

Diese Qualität ist bei der Massenproduktion von Zahnrädern, Kolben und Bremskomponenten wichtig, um sicherzustellen, dass jedes Produkt geeignet ist und im Laufe der Zeit nicht ausfällt.

Produktionsgeschwindigkeit

Automobilhersteller stehen in einem starken Wettbewerb und legen daher großen Wert auf die Markteinführungszeit. Die CNC-Bearbeitung ist zu einer wichtigen Option geworden, um manuelle Schritte und Rüstzeiten zu reduzieren und auch die Zykluszeiten zu verkürzen.

Im Gegensatz zu herkömmlichen Verfahren, die mehr als ein Werkzeug oder sogar manuelle Anpassungen erfordern, wechselt CNC ohne kleinste manuelle Eingriffe von einem Vorgang zum anderen. Beispielsweise kann eine einzelne CNC-Fräsmaschine Bohren, Ausbohren und Schneiden ausführen, ohne dass ein Mensch von einem Vorgang zum anderen wechseln muss.

Automatisierung

Automatisierung geht in der Regel mit CNC-Maschinen einher. Diese werden an Roboterarme und automatisierte Materialhandhabungssysteme angeschlossen, um eine vollautomatische Produktionsanlage zu schaffen. Dies führt zu einem Mehrschichtbetrieb rund um die Uhr ohne menschliche Aufsicht.

Um Termine in der Automobilindustrie, einem Industriezweig mit hoher Stückzahlproduktion, konsequent einzuhalten, ist Automatisierung erforderlich. Beispielsweise können automatisierte Robotersysteme CNC-Maschinen mit Rohmaterial beschicken und die fertigen Teile auswerfen, wodurch Ausfallzeiten deutlich reduziert werden.

Materialflexibilität

Bei CNC geht es nicht nur um die Bearbeitung bestimmter Materialarten. Autoteile bestehen je nach Funktion aus unterschiedlichen Materialien, und eine CNC-Maschine kann all diese verarbeiten.

• Beispielsweise wird Aluminium aufgrund seines geringen Gewichts und seiner Oxidationsbeständigkeit üblicherweise für Motorblöcke und Zylinderköpfe verwendet.

• Das am besten geeignete Material für Zahnräder, Wellen und andere tragende Komponenten ist Stahl, da er von Natur aus stark und langlebig ist.

• Titan wird aufgrund seines hervorragenden Festigkeits-Gewichts-Verhältnisses in Hochleistungsfahrzeugen und Rennwagen verwendet. Ventile und Pleuelstangen sind Beispiele für Teile aus Titan.

• Kunststoffe und Verbundwerkstoffe werden in Armaturenbrettern, Verkleidungen und Beleuchtungskomponenten verwendet.

Anpassung

Auch die CNC-Bearbeitung ist eine Großserienfertigung. Sie ist auch für die kundenspezifische und Kleinserienfertigung auf Anfrage verfügbar. Die Kleinserienproduktion liefert interessante Produkte, wie z. B. Ersatzteile für einige Oldtimer, Prototypen für Konzeptfahrzeuge und Teile für den Motorsport.

Ein Beispiel hierfür wäre ein Autoliebhaber, der einen alten Oldtimer restauriert und vielleicht nur ein einziges individuell gefertigtes Zahnrad benötigt, das den Originalspezifikationen entspricht.

Oberflächenbeschaffenheit

Die Oberflächenbeschaffenheit eines Automobilbauteils ist nicht nur ästhetischer Natur. Sie ist auch eine Funktion von Gefährdung, Leistung und Langlebigkeit. Diese Oberflächenbeschaffenheit wird beispielsweise durch sehr geringe Reibung in den beweglichen Teilen, eine einwandfreie Abdichtung im Betrieb und eine hohe Korrosionsbeständigkeit durch CNC-Bearbeitung erreicht. Einige Beispiele:

• Beispielsweise führt eine gleichmäßige Entwicklung der Zylinderbohrung zu einer besseren Kolbenbewegung und einem geringeren Kraftstoffverbrauch.

• Die regelmäßige Bremsscheibenbearbeitung garantiert einen gleichmäßigen Kontakt mit den Bremsbelägen und erhöht so die Bremssicherheit.

• Einige Innenkomponenten der Griffe und Zierleisten profitieren ebenfalls von einer polierten Oberfläche für mehr Komfort und Schönheit.

Produktionsanwendungen der CNC-Bearbeitung in der Automobilindustrie

Motor- und Antriebsstrangkomponenten

• Zylinderköpfe: Aus Aluminiumblöcken geformt, gewährleistet das CNC-Vertikalbearbeitungszentrum eine präzise Gehäuseform und Kühlkanäle.

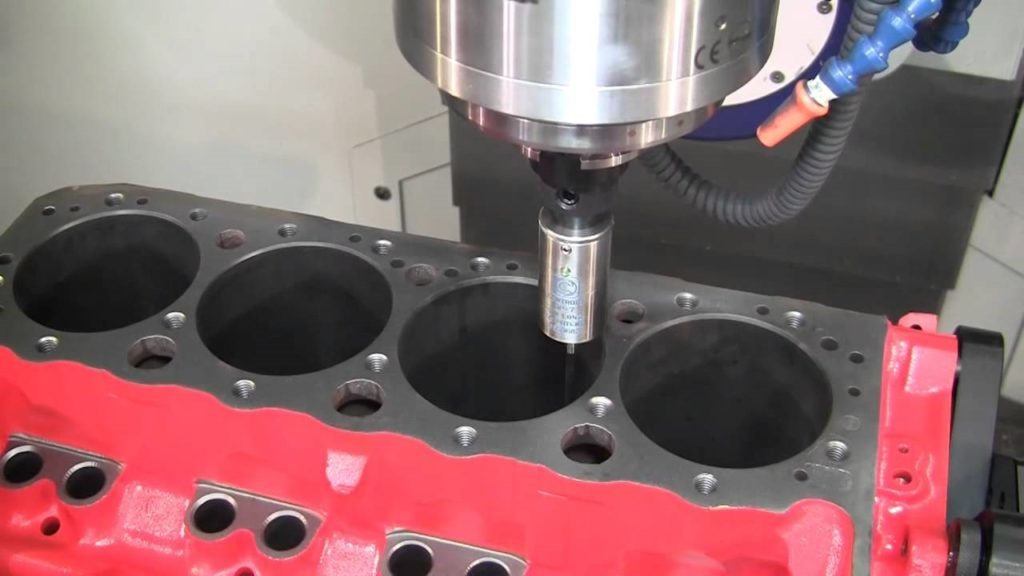

• Motorblöcke: Durch mehrachsige CNC-Bearbeitung werden exakte Bohrungen, Gewinde und Ölkanäle erzeugt.

• Kolben und Pleuelstangen: Für perfekte Balance und Leistung unter extremen Belastungen bearbeitet.

• Antriebsachsen: Hypoid- und Kegelräder für Achsen werden mit CNC geschnitten, um eine hohe Drehmomentübertragung zu erreichen.

Getriebe- und Getriebeteile

• Getriebewellen: Hergestellt mit strengen Spezifikationen für eine reibungslose Getriebefunktion unter Verwendung einer Horizontalbohrmaschine.

• Kupplungskomponenten: Bearbeitete Stahlplatten und -gehäuse garantieren Langlebigkeit.

• Getriebegehäuse: CNC-Fräsen gewährleistet eine genaue Platzierung von Lagern und Dichtungen.

Bremssystemkomponenten

• Bremssättel: Für leichte Stabilität mit einem horizontalen Bearbeitungszentrum aus Aluminium gefertigt.

• Bremsscheiben: Die vertikale Drehmaschine schneidet Scheiben mit gleichmäßiger Dicke für zuverlässiges Bremsen.

• Ventilkörper: Hergestellt durch Präzisionsbohrungen für kontrollierten Hydraulikfluss mit einer CNC-Bohrmaschine.

Aufhängungs- und Lenkungskomponenten

• Querlenker: Für Maßstabilität und Verschleißfestigkeit mit einem 5-Achsen-Bearbeitungszentrum bearbeitet.

• Achsschenkel: Mehrachsige CNC-Bearbeitung mit einem Gantry-Bearbeitungszentrum bestätigt fortschrittliche Formen und Installationspunkte.

• Stoßdämpfergehäuse: Präzises Drehen mit der Vertikaldrehmaschine garantiert perfekte Dichtflächen.

Karosserie- und Innenraumkomponenten

• Armaturenbrettplatten: Aus Kunststoff gefertigt, um sie mit einer Gravier- und Fräsmaschine an Messgeräten und elektronischen Modulen auszurichten.

• Türgriffe: Durch CNC-Bearbeitung entstehen komfortable Designs mit feiner Verarbeitung.

• Maßgefertigte Verkleidung: Präzisionsschnitte für Luxus- oder Hochleistungsautos.

CNC vs. 3D-Druck für Autoteile

Bei der CNC-Bearbeitung bleiben Genauigkeit und Maßhaltigkeit erhalten, weshalb sie die erste Wahl für die Produktion von Automobilkomponenten für den Endverbrauch ist. Daher hat sich der 3D-Druck neben der CNC-Bearbeitung als schnelles Mittel zur Prototypenentwicklung entwickelt.

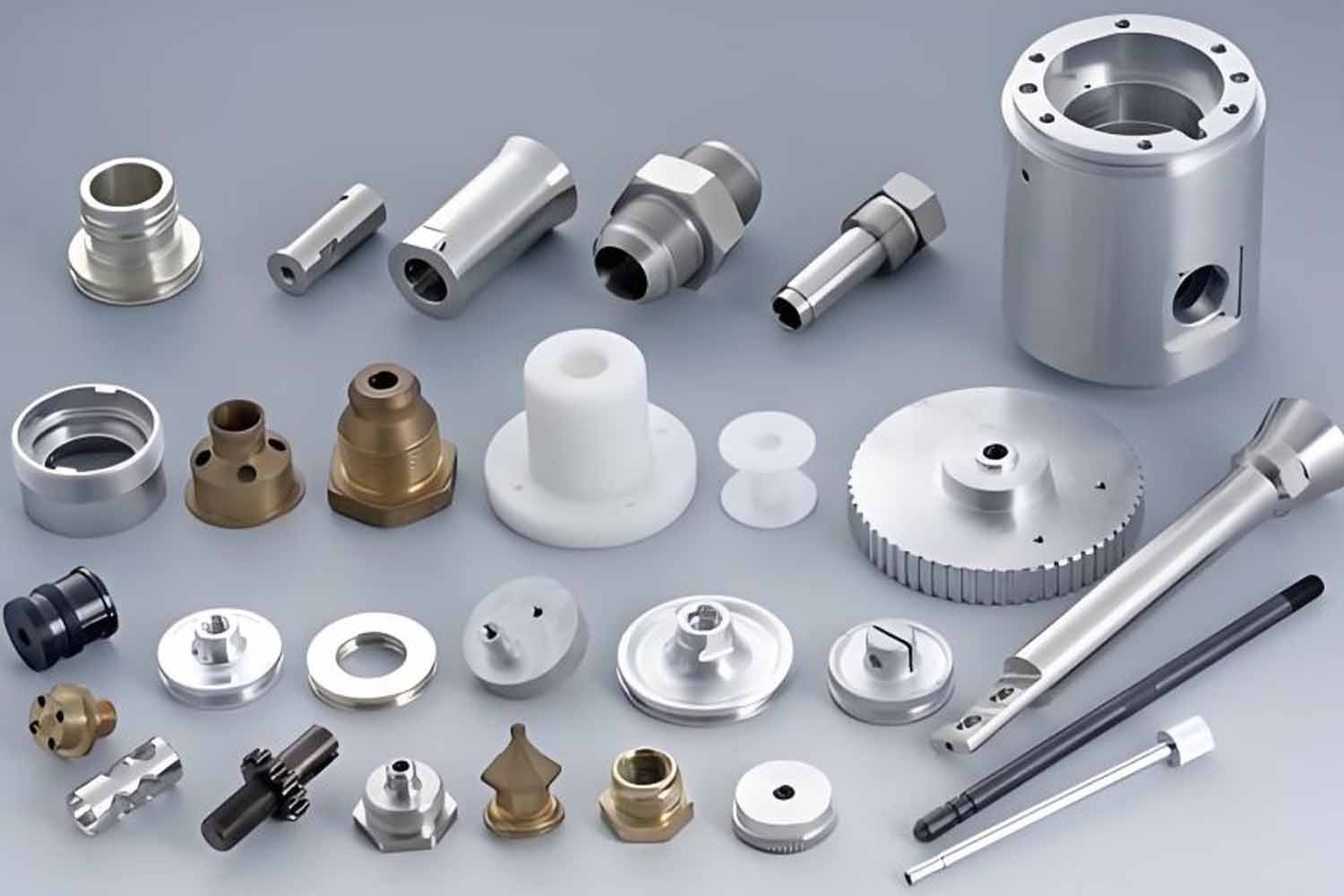

Materialien, die bei der CNC-Bearbeitung von Autoteilen verwendet werden

Für verschiedene Autoteile werden unterschiedliche Materialien benötigt. CNC-Bearbeitung kann eine breite Palette von Materialien verbinden:

Aluminiumlegierungen (6061, 7075)

Leicht, korrosionsbeständig, für Motorblöcke, Zylinderköpfe und Gehäuse.

Edelstahl (304, 316, 17-4PH)

Robust, hitzebeständig, empfohlen für Wellen, Bremsbeschläge und Befestigungselemente.

Titanlegierungen

Aufgrund ihres hohen Festigkeits-Gewichts-Verhältnisses werden diese Legierungen speziell in Leistungs- und Motorsportanwendungen eingesetzt.

Magnesiumlegierungen

Magnesiumlegierungen sind leichter als Aluminium und werden in nicht strukturellen Teilen verwendet.

Kunststoffe (ABS, Nylon, PEEK, Acryl)

Für Armaturenbretter, Knöpfe, Beleuchtungsabdeckungen und Schutzkomponenten.

Verbundwerkstoffe (CFK, GFK)

Hohe Leistung, reduziertes Gewicht ohne Kompromisse bei der Festigkeit.

Qualitätsstandards in der CNC-Bearbeitung von Automobilen

Der Automobilsektor unterliegt strengen Qualitätsanforderungen. Einige dieser Standards sind die folgenden:

• ISO/TS 16949: Qualitätsmanagementsystem nur für den Automobilsektor.

• ISO 9001: Bestätigt branchenübergreifend gleichbleibende Qualität.

• GD&T (Geometric Dimensioning and Tolerancing): Beschreibt die Geometrie des Teils und ermöglicht so die Austauschbarkeit.

• CMM-Inspektion (Koordinatenmessgerät): Überprüfung der Genauigkeit der Teile in Mikrometern.

• Erstmusterprüfung (FAI): Genehmigung von Mustern vor Produktionsbeginn.

Herausforderungen der CNC-Bearbeitung in der Automobilindustrie

Trotz der Vorteile der CNC-Bearbeitung treten bestimmte Herausforderungen auf:

• Hohe Gerätekosten: Die Kosten für mehrachsige CNC-Maschinen sind hoch.

• Bedarf an Fachkräften: Lkw-Fahrer und CNC-Programmierer benötigen entsprechende Fähigkeiten.

• Materialabfall: Die subtraktive Natur beinhaltet das zusätzliche Material.

• Energieverbrauch: Die CNC-Maschine selbst verbraucht viel Energie.

• Werkzeugverschleiß: Werkzeuge müssen gewartet und ausgetauscht werden.

Zukunft der CNC-Bearbeitung in der Automobilindustrie

Die Zukunft der CNC-Bearbeitung entwickelt sich ständig weiter und erfordert neue Technologien und Anforderungen. Hier sind einige davon:

• Elektrofahrzeuge (EVs): Die CNC-Bearbeitung wird für die Herstellung von Batteriegehäusen und Motoren sowie Leichtbauteilen modifiziert.

• KI und maschinelles Lernen: Vorausschauende Wartung und adaptive Programmierung optimieren die Produktion.

• Industrie 4.0-Integration: Intelligente Fabriken können IoT-verbundene CNC-Maschinen in optimierten Arbeitsabläufen nutzen.

• Hybridfertigung: Die Integration der CNC-Bearbeitung mit der additiven Fertigung bietet neue Möglichkeiten.

• Nachhaltigkeit: Es wurden mehr recycelbare Materialien verwendet und Techniken zur Abfallreduzierung werden gefragt sein.

Abschluss

Heute bildet die CNC-Bearbeitung das Rückgrat der Autoteilefertigung. Sie bringt Präzision, Skalierbarkeit und Innovation mit sich. Funktionale Prototypen und alle sicherheitskritischen Komponenten von Bremssystemen bis hin zu Getrieben werden nach Standards gefertigt, die sicherstellen, dass die Fahrzeuge die Leistungs- und Sicherheitsstandards erfüllen.

Während die Branche den Wandel von konventionellen Fahrzeugen zu Elektrofahrzeugen, von der Gewichtsoptimierung bis hin zu intelligenteren Fabriken vorantreibt, wird die CNC-Bearbeitung auch in Zukunft eine zentrale Rolle als Wegbereiter für die Bereitstellung hochwertiger Automobilteile spielen, die sich durch Vielfalt und Benutzerpräferenzen auszeichnen. Mit unübertroffener Präzision, Wiederholgenauigkeit und Flexibilität ist dies nicht nur das Werkzeug von heute, sondern auch die Zukunft des Automobilbaus.
