Eine CNC-Fräsmaschine zählt zu den wichtigsten Werkzeugmaschinen in der modernen Fertigung und unterstützt Hersteller bei der effizienten und gleichbleibenden Produktion präziser und komplexer Bauteile. Von einfachen Halterungen und Gehäusen bis hin zu Komponenten für die Luft- und Raumfahrt sowie Industrieteilen finden CNC-Fräsmaschinen in unterschiedlichsten Branchen breite Anwendung.
In diesem Leitfaden lernen Sie die Grundlagen von CNC-Fräsmaschinen kennen, einschließlich ihrer Funktionsprinzipien, Hauptkomponenten, gängigen Typen, Bearbeitungsprozesse und wichtiger Faktoren, die Sie bei der Auswahl der richtigen CNC-Fräsmaschine für Ihre Anwendung berücksichtigen sollten.
Eine CNC-Fräsmaschine ist eine computergesteuerte Werkzeugmaschine, die mit rotierenden Schneidwerkzeugen Material von einem Werkstück abträgt und präzise Teile herstellt. Im Gegensatz zu manuellen Fräsmaschinen folgen CNC-Fräsmaschinen programmierten Anweisungen, um Werkzeugbewegung, Schnittgeschwindigkeit und Bearbeitungsvorgänge automatisch zu steuern.
CNC-Fräsmaschinen können verschiedene Bearbeitungsvorgänge durchführen, darunter Fräsen, Bohren, Ausdrehen und Konturfräsen, und werden häufig zur Herstellung von Präzisionsbauteilen in Branchen wie der Automobil-, Luft- und Raumfahrt-, Formenbau- und allgemeinen Maschinenbauindustrie eingesetzt.
Eine CNC-Fräsmaschine funktioniert, indem sie eine digitale Konstruktion in Maschinenbefehle umwandelt, die die Bewegung der Schneidwerkzeuge steuern. Der Bearbeitungsprozess umfasst üblicherweise mehrere grundlegende Schritte:
1. Erstellen Sie ein CAD-Modell
Die Teilekonstruktion wird mithilfe von CAD-Software erstellt, wobei Form, Abmessungen und Bearbeitungsanforderungen definiert werden.
2. CNC-Programm generieren
Die CAM-Software wandelt die Konstruktion in Werkzeugwege um und generiert G-Code, den die CNC-Steuerung versteht.
3. Maschine einrichten
Die Bediener montieren die Schneidwerkzeuge, fixieren das Werkstück und stellen die Bearbeitungsparameter vor der Bearbeitung ein.
4. Bearbeitung durchführen
Die CNC-Fräsmaschine folgt den programmierten Anweisungen, um das Schneidwerkzeug entlang verschiedener Achsen zu bewegen, Material abzutragen und das Endprodukt herzustellen.
Eine CNC-Fräsmaschine besteht aus mehreren Schlüsselkomponenten, die zusammenarbeiten, um eine präzise und effiziente Bearbeitung zu ermöglichen. Das Verständnis dieser grundlegenden Teile hilft Ihnen, die Funktionsweise einer CNC-Fräsmaschine besser zu verstehen.
CNC-Steuerung
Die CNC-Steuerung ist das Gehirn der Maschine. Sie liest die programmierten Anweisungen und steuert die Achsenbewegung, die Spindeldrehzahl und die Bearbeitungsvorgänge.
Spindel
Die Spindel hält und dreht das Schneidwerkzeug während der Bearbeitung. Ihre Drehzahl, Leistung und Steifigkeit beeinflussen direkt die Schnittleistung und die Bearbeitungsgenauigkeit.
Arbeitstisch
Der Arbeitstisch stützt und fixiert das Werkstück während der Bearbeitung. Er bewegt sich je nach Maschinenkonstruktion entlang der X-, Y- oder Z-Achse.
Achsensystem
Die meisten CNC-Fräsmaschinen verwenden drei Hauptachsen:
Moderne CNC-Fräsmaschinen können zusätzliche Drehachsen zur Bearbeitung komplexer Teile aus verschiedenen Winkeln umfassen.
Werkzeugmagazin und automatischer Werkzeugwechsler (ATC)
Das Werkzeugmagazin speichert mehrere Schneidwerkzeuge, während der automatische Werkzeugwechsler (ATC) die Werkzeuge während der Bearbeitung automatisch wechselt, um die Effizienz zu steigern und den manuellen Aufwand zu reduzieren.
Führungsbahnen und Kugelgewindetriebe
Führungsbahnen und Kugelgewindetriebe gewährleisten eine reibungslose und präzise Achsenbewegung und tragen so zur Aufrechterhaltung der Bearbeitungsgenauigkeit und Wiederholbarkeit bei.
CNC-Fräsmaschinen Sie sind in verschiedenen Ausführungen erhältlich, die jeweils für spezifische Bearbeitungsaufgaben optimiert sind. Zu den Haupttypen gehören:

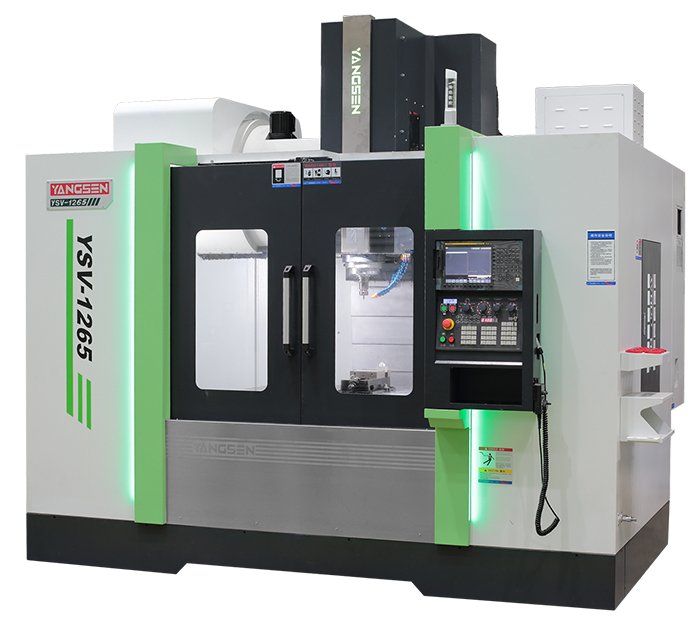

Spindel senkrecht zum Arbeitstisch ausgerichtet.
Ideal für Bohr-, Ausdreh- und allgemeine Fräsarbeiten.
Einfacher Werkzeugwechsel und gute Zugänglichkeit für kleine bis mittelgroße Teile.

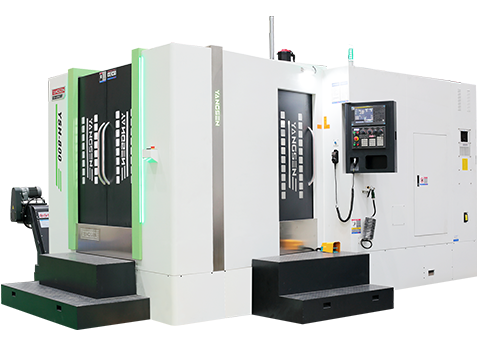

Spindel parallel zum Werkstück positioniert.
Geeignet für schwere Schneid-, Schlitz- und Nutarbeiten.
Bewältigt große und dichte Werkstücke effizient durch die Verteilung der Schnittkräfte.
Ermöglicht die gleichzeitige Bewegung entlang fünf Achsen.
Ermöglicht die Bearbeitung komplexer Geometrien, konturierter Oberflächen und komplizierter 3D-Formen in einer einzigen Aufspannung.
Wird häufig in der Luft- und Raumfahrt-, Automobil- und Formenbauindustrie aufgrund seiner hohen Präzision und überlegenen Oberflächenqualität eingesetzt.
Bettfräsmaschinen: Großserienfertigung und Stabilität für schwere Werkstücke.

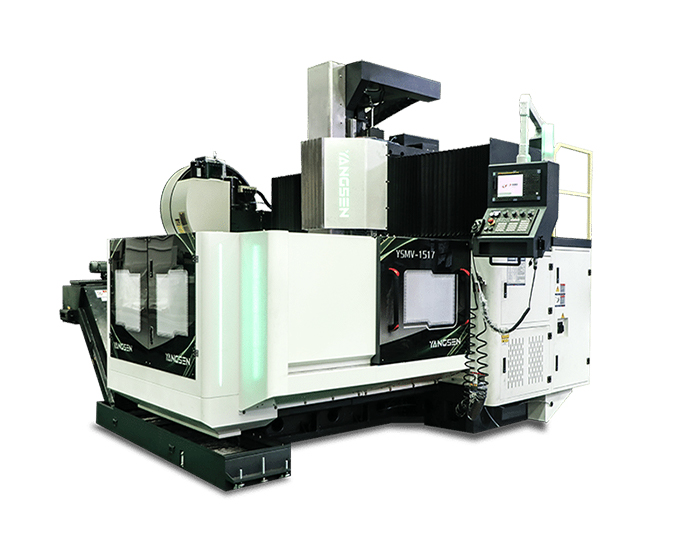

Portal-CNC-FräsmaschinenGeeignet für sehr große Teile oder Werkstücke, die lange Verfahrwege erfordern.
Mehrspindel-CNC-Fräsmaschinen: Effizient für die Serienfertigung oder den Einsatz mehrerer Werkzeuge.
Nuten, Profilieren, Konturieren | Verschiedene Formen: quadratisch, kugelförmig, abgerundete Ecken; unterschiedliche Materialien für spezifische Anwendungen | Vertikale, horizontale und 5-Achs-CNC-Fräsmaschinen | |
Planfräsmaschinen | Oberflächenschneiden und Bearbeiten großer ebener Flächen | Hocheffiziente Materialentfernung | Vertikale und horizontale CNC-Fräsmaschinen |
Kugelkopf-Fräsmaschinen | 3D-Konturierung, Bearbeitung komplexer Oberflächen | Ideal für Formen, Matrizen und filigrane Formen | 5-Achs-CNC-Fräsmaschinen |
Bohrer und Gewindebohrer | Bohr- und Gewindeschneidarbeiten | Präzisionsschnitt, kompatibel mit den meisten Systemen | Vertikale und horizontale CNC-Fräsmaschinen |
Werkzeughalter und Spannzangen | Sichern Sie die Schneidwerkzeuge in der Spindel | Präzision verbessern, Vibrationen reduzieren, Werkzeuglebensdauer verlängern | Alle CNC-Fräsmaschinen |
Vorrichtungen und Werkstückspannzubehör | Positionierung und Sicherung der Werkstücke | Beinhaltet Schraubstöcke, Klemmen und Drehtische; gewährleistet Wiederholgenauigkeit | Alle CNC-Fräsmaschinen |
Kühlsysteme und Chipmanagement | Schneidtemperaturen beibehalten, Späne entfernen | Oberflächengüte verbessern, Werkzeugstandzeit verlängern | Alle CNC-Fräsmaschinen |
Der CNC-Fräsprozess umfasst eine Reihe präziser Schritte, um Rohmaterial in ein fertiges Bauteil zu verwandeln:
Konstruktion & Programmierung – Es wird ein CAD-Modell (Computer-Aided Design) des Bauteils erstellt und in ein CAM-Programm (Computer-Aided Manufacturing) umgewandelt. In diesem Schritt werden Werkzeugwege, Schnittparameter und Bearbeitungsabläufe definiert.
Materialvorbereitung – Das ausgewählte Rohmaterial (z. B. Aluminium, Stahl oder Kunststoff) wird auf die erforderliche Größe zugeschnitten und vor der Bearbeitung auf Qualität geprüft.
Maschineneinrichtung – Die Schneidwerkzeuge werden installiert, Werkzeughalter und Spannzangen eingestellt und Werkstückspannvorrichtungen positioniert, um Stabilität und Genauigkeit beim Fräsen zu gewährleisten.
Werkstückmontage – Das Material wird sicher auf dem Maschinentisch oder der Vorrichtung eingespannt, um Vibrationen zu minimieren und die Wiederholgenauigkeit zu gewährleisten.
Werkzeugwegsimulation – Es wird ein Probelauf oder eine Softwaresimulation durchgeführt, um mögliche Kollisionen zu erkennen, Werkzeugbewegungen zu verifizieren und etwaige Programmierfehler zu korrigieren.

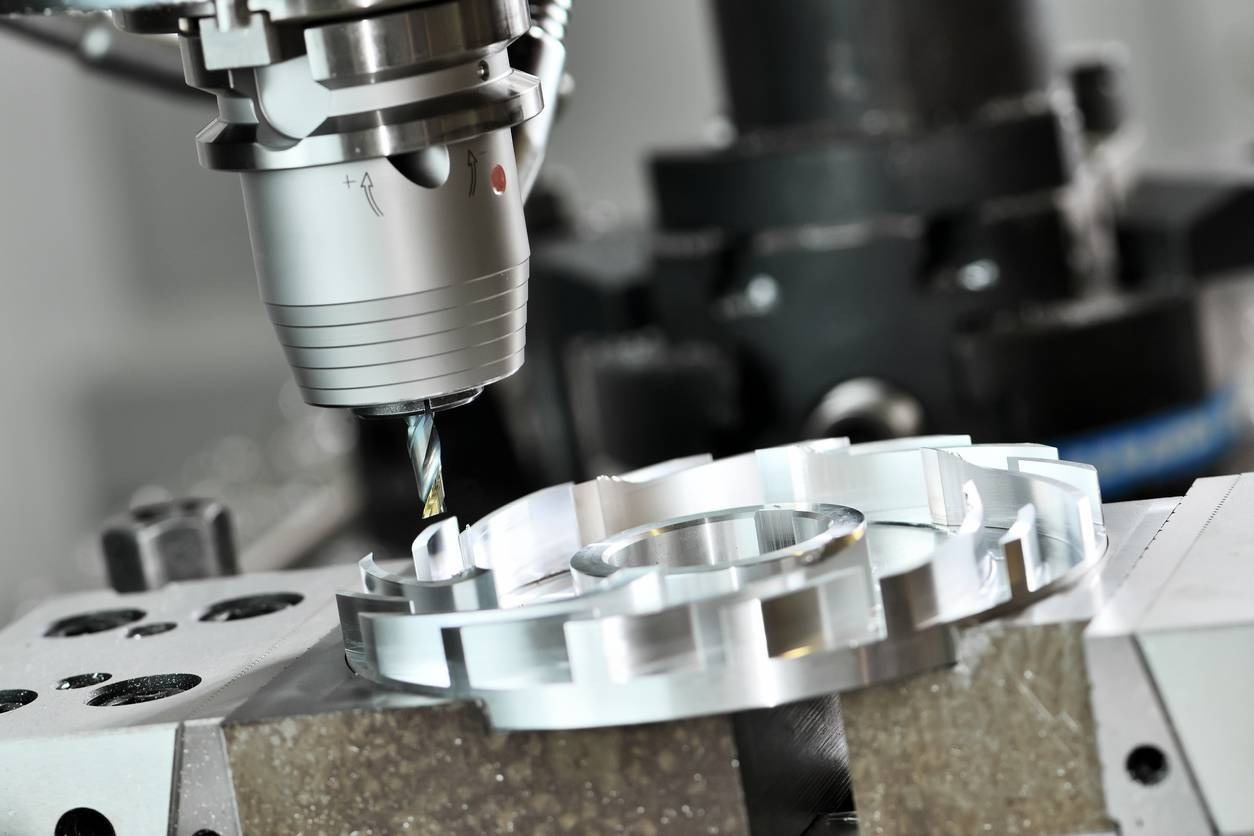

Fräsvorgang – Die CNC-Maschine führt programmierte Bearbeitungsvorgänge wie Planfräsen, Nutenfräsen, Bohren, Konturfräsen oder komplexe 3D-Fräsarbeiten aus. Die Bediener überwachen Spindeldrehzahl, Vorschubgeschwindigkeit und Kühlmittelzufuhr, um optimale Ergebnisse zu erzielen.
Inspektion & Qualitätskontrolle – Die fertigen Teile werden mit Präzisionsinstrumenten vermessen, um Maßgenauigkeit und Oberflächenbeschaffenheit zu bestätigen.
Endbearbeitung & Reinigung – Grate werden entfernt, Oberflächen poliert und Späne beseitigt, um das Teil für die Montage oder Auslieferung vorzubereiten.
Die korrekte Einrichtung und Bedienung sind entscheidend für Genauigkeit, Effizienz und lange Werkzeugstandzeiten beim CNC-Fräsen. Die folgenden bewährten Verfahren tragen zu einer stabilen Bearbeitungsleistung bei:
Wählen Sie die passenden Schneidwerkzeuge, Werkzeughalter und Spannzangen anhand der Material- und Bearbeitungsanforderungen aus.
Verwenden Sie hochwertige CNC-Fräswerkzeuge, um Vibrationen zu reduzieren und die Präzision zu erhalten.
Stellen Sie sicher, dass Vorrichtungen, Schraubstöcke oder Klemmen das Werkstück sicher fixieren, um Bewegungen während der Bearbeitung zu verhindern.
Prüfen Sie auf korrekte Ausrichtung, um Maßfehler und Oberflächenmängel zu vermeiden.
Die Werkzeuglänge, die Spindeldrehzahl und der Vorschub sind entsprechend dem Material und dem Schneidvorgang einzustellen.
Führen Sie einen Testlauf oder Trockenschnitt durch, um die korrekten Werkzeugwege zu bestätigen und mögliche Kollisionen auszuschließen.
Durch die Aufrechterhaltung eines gleichmäßigen Kühlmittelstroms lassen sich die Schnitttemperaturen kontrollieren und die Werkzeugstandzeit verlängern.
Entfernen Sie Späne regelmäßig, um Werkzeugschäden zu vermeiden und die Oberflächenbeschaffenheit zu verbessern.
Schaftfräser, Planfräser und Wendeschneidplatten sollten regelmäßig auf Verschleiß oder Beschädigungen überprüft werden.
Werkzeuge sollten bei Bedarf ausgetauscht oder nachgeschärft werden, um die Genauigkeit zu gewährleisten und unerwartete Ausfallzeiten zu vermeiden.
Reinigen Sie das Maschinenbett, schmieren Sie die beweglichen Teile und überprüfen Sie regelmäßig die Spindelausrichtung.
Regelmäßige Wartung gewährleistet eine gleichbleibende Leistung und beugt kostspieligen Reparaturen vor.
Durch Befolgung dieser Tipps können Bediener die Leistung von CNC-Fräsmaschinen maximieren, die Bearbeitungsqualität verbessern und die Produktionskosten senken.
1. Wozu wird eine CNC-Fräsmaschine verwendet?
Eine CNC-Fräsmaschine dient der Herstellung präziser Teile durch Materialabtrag von einem Werkstück. Sie kann Bearbeitungsvorgänge wie Fräsen, Bohren, Ausdrehen und Konturfräsen durchführen und wird häufig zur Komponentenfertigung in Branchen wie der Automobil-, Luft- und Raumfahrt-, Formenbau-, Medizin- und allgemeinen Fertigungsindustrie eingesetzt.
2. Was sind die Hauptbestandteile einer CNC-Fräsmaschine?
Zu den Hauptkomponenten einer CNC-Fräsmaschine gehören die CNC-Steuerung, die Spindel, der Arbeitstisch, das Achsensystem, die Schneidwerkzeuge, das Werkzeugmagazin und die Führungsbahnen. Diese Komponenten arbeiten zusammen, um die Werkzeugbewegung zu steuern und präzise Bearbeitungsergebnisse zu erzielen.
3. Welche Materialien kann eine CNC-Fräsmaschine bearbeiten?
CNC-Fräsmaschinen können eine Vielzahl von Materialien bearbeiten, darunter Aluminium, Stahl, Edelstahl, Titan, Messing und technische Kunststoffe. Das geeignete Material hängt von den Anforderungen des Bauteils, den Schneidwerkzeugen und den Möglichkeiten der Maschine ab.
4. Wie viele Achsen hat eine CNC-Fräsmaschine?
Die meisten CNC-Fräsmaschinen arbeiten mit drei Achsen (X, Y und Z), die für gängige Bearbeitungsaufgaben geeignet sind. Fortgeschrittenere Maschinen verfügen über vier oder fünf Achsen, wodurch Hersteller komplexe Teile aus verschiedenen Winkeln bearbeiten können.
5. Wie wähle ich die richtige CNC-Fräsmaschine aus?
Die Wahl der richtigen CNC-Fräsmaschine hängt von Faktoren wie Werkstückgröße, Material, Bearbeitungskomplexität, Produktionsvolumen und Genauigkeitsanforderungen ab. Hersteller sollten vor ihrer Entscheidung die Maschinensteifigkeit, die Spindelleistung, den Achsverfahrweg und die verfügbaren Automatisierungsoptionen berücksichtigen.
Das Verständnis der Grundlagen von CNC-Fräsmaschinen ist der erste Schritt zur Wahl der richtigen Bearbeitungslösung. Von der Funktionsweise und den Hauptkomponenten von CNC-Fräsmaschinen bis hin zu verschiedenen Maschinentypen und Bearbeitungsmöglichkeiten – ein klares Verständnis dieser Grundlagen hilft Herstellern, bessere Entscheidungen zu treffen.
Die richtige CNC-Fräsmaschine hängt von Ihren Bauteilanforderungen, den Materialien, dem Produktionsvolumen und der gewünschten Bearbeitungsgenauigkeit ab. Ob Sie einfache Bauteile oder komplexe Präzisionsteile fertigen müssen – die Wahl der passenden Maschinenkonfiguration kann Effizienz, Qualität und langfristige Produktionsleistung verbessern.
Suchen Sie die passende CNC-Fräsmaschine für Ihre Anwendung? Kontaktieren Sie unser Ingenieurteam. um Ihre Anforderungen zu besprechen und eine professionelle CNC-Bearbeitungslösung zu erhalten.
