Der Kugelstabtest für fünf Achsen ist das fortschrittlichste Diagnoseverfahren, das sich anwenden lässt. CNC-Maschinen Es deckt alle Komplexitätsgrade ab und erfasst alle mehrachsigen Bewegungen. Es kann verschiedene Fehlertypen präzise erkennen, darunter geometrische Abweichungen, Fehlanpassungen der Servomotoren an den Abstand oder strukturelle Unstimmigkeiten, die die Qualität des bearbeiteten Produkts mindern.
Darüber hinaus können Bediener diese Kreisinterpolationstests zwischen den Achsen vor der eigentlichen Produktion zeitreihenweise durchführen. Das Verfahren gewährleistet eine gleichbleibende Genauigkeit, minimiert Ausfallzeiten und verbessert die Präzision des Bauteils in Branchen, in denen es auf Mikrometergenauigkeit ankommt.
Der Kugelstangentest an fünf Maschinen ist ein effektives Diagnoseverfahren, das die geometrische Genauigkeit einer CNC-Maschine anhand von Kreisbahnmessungen überprüft und so deren tatsächliche Bewegungsgenauigkeit ermittelt. Dabei kommt eine teleskopierbare Kugelstangenvorrichtung mit Präzisionskugeln an beiden Enden zum Einsatz.
Das Werkzeug wird zwischen einem festen Punkt auf dem Maschinentisch und der Spindel befestigt und bewegt sich entlang der programmierten Kreisbahn. Jede Abweichung von einer perfekten Kreisbahn wird vom Sensor erfasst. Die Messdaten zeigen Fehler wie Umkehrspiel, Ausrichtungsprobleme oder Servo-Fehlanpassungen auf.

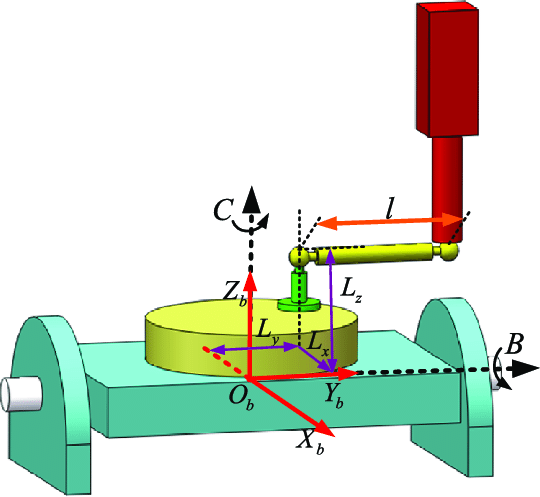

Der Test wurde nun um Dreh- und Neigungsachsen in einer 5-Achsen-Konfiguration erweitert, was ihn zwar etwas komplexer, aber wesentlich aussagekräftiger für das Verständnis des allgemeinen Maschinenzustands macht.
Moderne CNC-Bearbeitung erfordert höchste Präzision, insbesondere bei engen Toleranzen und der Fertigung komplexer Bauteile. Selbst bei optimaler Wartung kann es im Laufe der Zeit zu verstärktem Verschleiß an Führungsbahnen, Lagern oder Drehgelenken kommen.
Der Kugelstabtest würde diese Phänomene viel früher erkennen und ein Bild davon zeichnen, wie sich alle Achsen während der Bewegung verhalten. Beispielsweise würde eine leichte Abweichung der Drehachse vom Kreismuster sichtbar werden.
Bei regelmäßiger Anwendung dieses Tests kann man Folgendes feststellen:
• Früherkennung von Geometrie- und Dynamikfehlern.
• Reduzierte Ausfallzeiten.
• Aufrechterhaltung der Bearbeitungsgenauigkeit.
• So lassen sich teure Nacharbeiten oder Ablehnungen vermeiden.

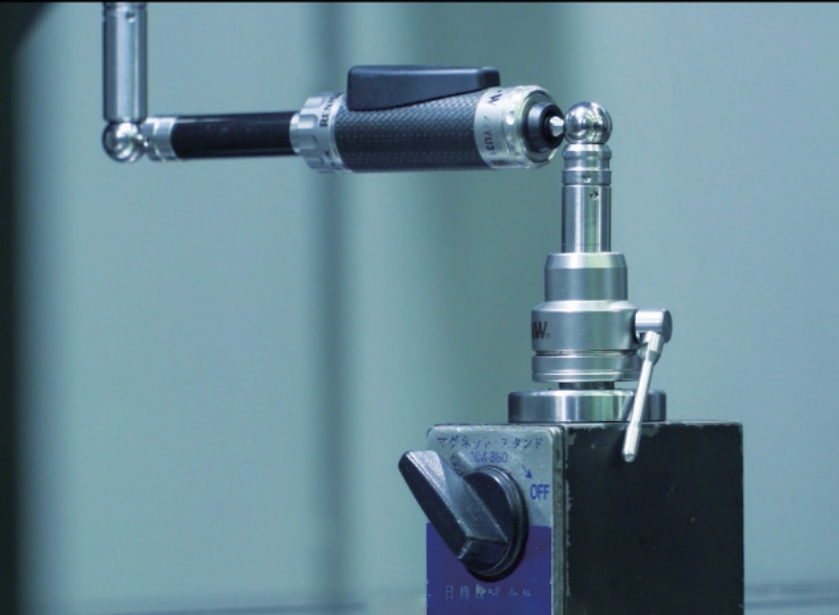

Die Teleskopstange ist das Herzstück des Kugelstangen-Prüfsystems. Sie dient als präziser linearer Sensor, der mikroskopische Abstandsänderungen misst, während die CNC-Maschine kreisförmige Bewegungen ausführt. Jede von der Stange erfasste Abweichung weist auf Positionierungsfehler oder mechanische Ungenauigkeiten im System hin. Dank ihrer sehr hohen Empfindlichkeit kann sie Bewegungsänderungen in Echtzeit erfassen und so eine präzise Diagnose der Maschinenleistung ermöglichen.
Die Magnetbecher fixieren die Präzisionskugeln während der Prüfung sicher in ihrer Position. Sie gewährleisten eine zuverlässige und stabile Verbindung zwischen den Stangenenden und den Maschinenkomponenten. Bereits geringfügiger Verschleiß, Verschmutzungen oder Fehlausrichtungen der Becher können zu ungenauen Messwerten oder verfälschten Daten führen. Daher müssen die Magnetbecher regelmäßig überprüft und gereinigt werden, um zuverlässige Prüfergebnisse zu erzielen.
Während der Prüfung dient die Kalibrierkugel als starre und stabile Referenz. Sie bildet die geometrische Basis, an der der Teleskopstab misst, und gewährleistet so, dass alle erfassten Daten auf den bekannten, hochpräzisen Standard bezogen sind. Bei korrekter Kalibrierung der Kugel wird die Gesamtgenauigkeit der Prüfung sichergestellt und gleichzeitig die Messunsicherheit minimiert.
Die Montagevorrichtungen spielen eine entscheidende Rolle bei der Ausrichtung des Kugelstangensystems auf die Spindel und den Tisch der CNC-Maschine. Eine korrekte Ausrichtung ermöglicht es, dass die Messwerte der Stange die tatsächliche Bewegung der Maschine widerspiegeln und nicht Messfehler, die während der Einrichtung entstehen. Hochwertige Vorrichtungen eliminieren Vibrationen, verhindern ein Verrutschen und fördern die Konsistenz des gesamten Testprozesses.
Hierbei handelt es sich um ein Frontend-Tool, das Rohsignale des Teleskopstabs verarbeitet und daraus visuelle Fehlerdiagramme oder Diagnosekarten erstellt. Solche Diagramme sind hilfreich, um mechanische Probleme wie Spiel, Servoverzögerung oder Rechtwinkligkeitsfehler zu identifizieren.
Heutzutage erstellen Softwarepakete detaillierte Analyseberichte, die Technikern bei der Fehlersuche und Kalibrierung von Maschinen helfen.
Tests mit Kugelstangen basieren auf einem einfachen, aber wirkungsvollen Prinzip. Die Maschine beschreibt einen Kreis, während ein Sensor während der Fahrzeit die Abweichungen vom Radius misst.
Es läuft üblicherweise wie folgt ab:

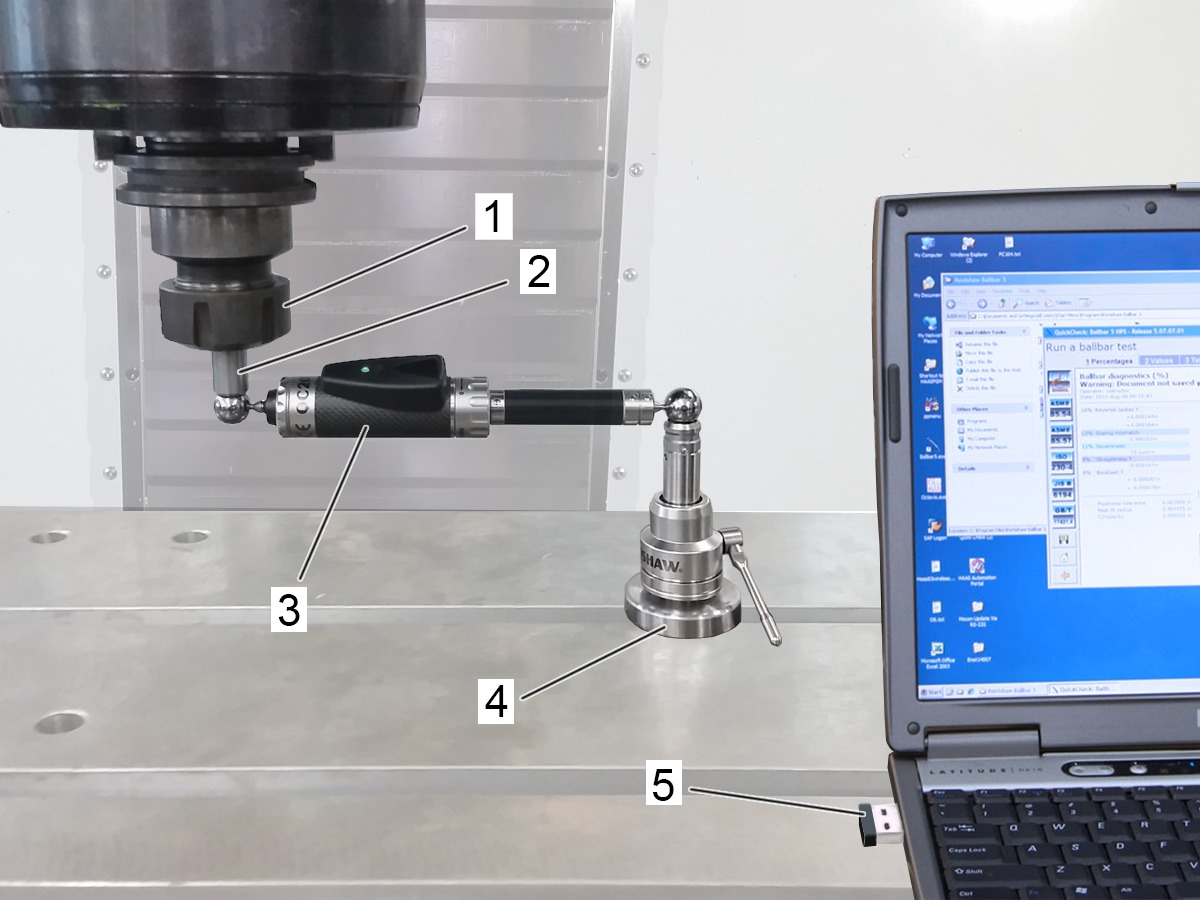

• Die Kugelstange ist zwischen einem Bezugspunkt auf dem Tisch und einer Halterung an der Spindel montiert.
• Die CNC-Maschine ist so programmiert, dass sie sich auf einer Kreisbahn bewegt.
• Jede Abweichung vom perfekten Radius wird gemessen, während die Spindel den Kreis beschreibt.
• Diese Informationen werden von einer Software entweder in ein Polardiagramm oder ein Abweichungsdiagramm umgewandelt.
Je kleiner und gleichmäßiger der beschriebene Kreis ist, desto höher ist die Genauigkeit der CNC-Maschine. Bei einem 5-Achs-System wird der gleiche Test für die Drehachsen durchgeführt, um die Neigungs- und Drehgenauigkeit zu überprüfen.
Der 5-Achs-Kugelstangentest misst verschiedene Parameter, die als kritische Indikatoren für die geometrische Genauigkeit der CNC-Maschine gelten. Jeder Parameter liefert spezifische Erkenntnisse über den allgemeinen Zustand der Maschine und die Bewegungsqualität.
Die Kreisabweichung misst die Abweichung von der vorgegebenen Kreisbahn. Die Maschine hat diese Bahn tatsächlich durchfahren. Eine hohe Kreisabweichung kann auf geometrische Fehler oder eine Achsenfehlausrichtung hindeuten.
Es ist unbestritten, dass eine geringe Kreisabweichung erforderlich ist, um die Maßgenauigkeit von Bauteilen bei der Mehrachsenbearbeitung zu gewährleisten. Eine geringe Kreisabweichung stärkt das Vertrauen in den Bearbeitungsprozess.
Spiel wird als Spiel oder Bewegungsverlust in einer Maschine bei Bahnänderungen definiert. Ursachen können verschlissene Bauteile, lockere Kupplungen, fehlerhafte Servoeinstellung oder eine Kombination dieser Faktoren sein. Zu viel Spiel kann zu Maßfehlern, Problemen mit der Oberflächenbeschaffenheit oder Schwankungen in der Teilequalität führen.
Die Rechtwinkligkeit beschreibt, wie genau zwei senkrecht zueinander stehende Achsen in einer Maschine aufeinandertreffen. Jede Fehlausrichtung dieser Achsen führt zu einem Fehler bei der Bearbeitung von Winkel- oder Winkelbauteilen.
Die kontinuierliche Anwendung des Kugelstabtests erleichtert die Erkennung der Rechtwinkligkeit. Es ist weiterhin möglich, einzugreifen und das Problem zu korrigieren, was zu einer verbesserten geometrischen Genauigkeit führt.
Ein plötzlicher Anstieg der Positionsfehler bei schnellen Richtungswechseln der CNC-Maschine wird als Umkehrspitzen bezeichnet. Sie deuten auf Servoverzögerungen, mechanisches Spiel oder eine unsynchronisierte Achsenbewegung hin.
Rückwärtsimpulse werden verfolgt, um den Techniker bei der Feinabstimmung des Steuerungssystems und der Verbesserung der Maschinenreaktionsfähigkeit zu unterstützen.
Eine Skalenabweichung entsteht, wenn sich eine Achse bei einer koordinierten Bewegung entweder etwas schneller oder langsamer als die andere bewegt. Eine solche Abweichung kann zu ungenauen Kreisinterpolationen und somit zu Maßungenauigkeiten führen.
Die Erkennung und Korrektur von Maßstabsabweichungen gewährleistet eine reibungslose und synchrone Bewegung auf verschiedenen Achsen.
Das Testverfahren. Aufgrund der hohen Präzision, die für eine zuverlässige Wirksamkeitsbestimmung erforderlich ist, wird im Folgenden das vollständige Verfahren beschrieben:
Die CNC-Maschine muss vorgeheizt werden, um die Betriebstemperatur zu erreichen. Dadurch werden die durch Wärmeausdehnung bedingten Fehler minimiert. Dies ermöglicht eine mechanische Bestimmung unter stabilen Betriebsbedingungen.

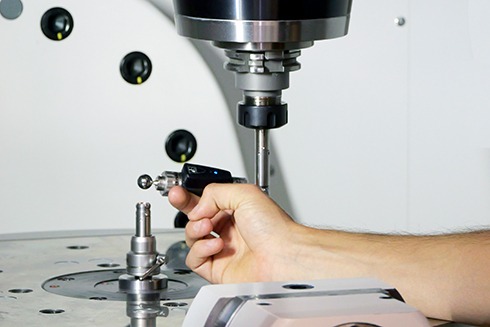

Die Kugelstangenvorrichtung wird mittels einer magnetischen oder mechanischen Halterung zwischen Maschinenspindel und Tisch platziert. Die Montage muss so erfolgen, dass beide Enden der Kugelstange fest sitzen. Dadurch werden Vibrationen und Bewegungen während des Tests vermieden.
Stellen Sie den räumlichen Bezugspunkt der Maschine für die Einrichtung präzise auf ihre Mittellinie oder Referenzposition ein. Ist die Ausrichtung nicht korrekt, spiegeln alle Maschinenbewegungen und Messungen den Einrichtungsfehler wider und geben die tatsächliche Maschinengeometrie nicht wieder.
Laden Sie das Programm für die Kreisbewegung in die CNC-Steuerung. Dieses Programm steuert die Maschine, sodass sie ihre Bewegungen auf präzisen Kreisbahnen ausführt. Es verwendet üblicherweise verschiedene Radien und Achsenkombinationen (XY, YZ, XZ usw.).
Führen Sie die Kugelstangentests gemäß den programmierten Bewegungsabläufen durch. Bei einer 5-Achs-Maschine sollten die Tests auch Drehbewegungen umfassen. Zusätzlich werden die Achsen geneigt, um die Synchronisation und die Parallelführung zu überprüfen.
Das Kugelstangensystem zeichnet diese Abweichungen von der tatsächlichen Kreisbahn des Tests auf. Die Screenshots und Testergebnisse aller Zyklen werden zur späteren Auswertung gespeichert.
Die erfassten Daten sollten mithilfe einer Software zur Kugelstabanalyse ausgewertet werden. Vergleichen Sie die Ergebnisse mit Toleranznormen oder Herstellerspezifikationen, um geometrische Fehler, Spiel, Abweichungen von der Rechtwinkligkeit oder Servo-Fehlanpassungen zu identifizieren.
Dies tritt auf, wenn in den Antriebskomponenten Spiel vorhanden ist. Beim Richtungswechsel der Maschine entsteht eine scheinbare Bewegungsverzögerung. Dies führt zu geringerer Genauigkeit und ungleichmäßigen Bewegungen. Spiel beeinträchtigt üblicherweise die Konturgenauigkeit. Es kann so groß sein, dass sichtbare Fehler auf bearbeiteten Oberflächen entstehen, insbesondere bei Feinbearbeitungen.
Servo-Fehlanpassungen treten auf, wenn die verschiedenen Achsen einer Maschine unterschiedlich schnell beschleunigen oder abbremsen. Dies führt zu verzerrten Kreisbahnen und einer sehr ungleichmäßigen Werkzeugbewegung. Dadurch entstehen zusätzliche mechanische Belastungen an Servomotoren und Antriebssystemen. Dies beeinträchtigt die Leistung und Zuverlässigkeit der Maschine.
Dieser Fehler tritt auf, wenn die linearen Achsen der Maschine nicht exakt senkrecht zueinander stehen. Dies führt zu Winkelungenauigkeiten, die die Gesamtgeometrie des bearbeiteten Teils verzerren. Bereits geringfügige Abweichungen von der Rechtwinkligkeit verursachen Maßabweichungen bei der Mehrachsenbearbeitung, insbesondere bei Präzisionsbauteilen.
Abweichungsstörungen treten auf, wenn die Dreh- oder Kippachsen nicht im korrekten Winkel positioniert werden können. Dies führt insbesondere bei der Feinbearbeitung komplexer 5-Achs-Maschinen zu Werkzeugorientierungsfehlern. Solche Abweichungen können die Genauigkeit von gekrümmten Oberflächen und Bohrungen mit komplexem Winkel erheblich beeinträchtigen.
Mechanisches Spiel entsteht durch offene Schrauben, verschlissene Lager oder andere mechanische Lockerungen. Dies verursacht Vibrationen und Instabilität, die die Bearbeitungsgenauigkeit beeinträchtigen. Der kontinuierliche Betrieb trotz mechanischer Defekte kann zudem zu vorzeitigem Bauteilversagen oder Qualitätsschwankungen führen. Der Fehler lässt sich durch Neuausrichtung, Bauteilaustausch und Parameteranpassung beheben.
Für optimale Ergebnisse bei zuverlässigen Kugelstangentests sollten folgende bewährte Vorgehensweisen beachtet werden:
●Die Maschine vor dem Testen immer aufwärmen.
●Die Umgebung sollte stets stabil sein, insbesondere hinsichtlich Temperatur und Luftfeuchtigkeit.
●Reinigung der Spindel, des Tisches und der Vorrichtungen vor der Montage.
●Die Messwerte sollten nicht durch Vibrationen oder Zugluft beeinträchtigt werden.
●Die korrekte Kugelstangenlänge richtet sich nach dem Arbeitsbereich der jeweiligen Maschine.
●Kalibrieren Sie die Kugelstange regelmäßig neu.
Fehlgeschlagene Tests würden sicherstellen, dass die Geometrie der Maschine präzise ausgerichtet bleibt. Die Produkte würden mit engeren Toleranzen gefertigt. Zusammenfassend lässt sich sagen, dass eine bessere Ausrichtung die Wiederholgenauigkeit jedes einzelnen gefertigten Teils hinsichtlich der Standardabmessungen verbessert.
Kugelstangentests ermöglichen die Überwachung, Erkennung und Vermeidung vorzeitiger Ausfälle durch Verschleiß. Die Vermeidung von Fehlausrichtungen und damit einhergehenden Ausfällen reduziert ungeplante Wartungszeiten. Dies minimiert Produktionsunterbrechungen und verbessert die Gesamteffizienz der Werkstatt.
Eine optimal eingestellte Maschine arbeitet einwandfrei und ohne Störungen. Die Zykluszeiten verkürzen sich, und die Gesamteffizienz der Bearbeitung verbessert sich. Höhere Produktivität bedeutet, dass die Bediener einen größeren Durchsatz erzielen, ohne die Qualität der gefertigten Teile zu beeinträchtigen.
Durch die Prüfung werden Maßfehler beseitigt, wodurch Ausschuss reduziert und Materialverschwendung minimiert wird. Gleichbleibende Bearbeitungsgenauigkeit spart Rohmaterial und Produktionszeit und senkt somit die Fertigungskosten direkt.
Small findet optimale Reparaturmöglichkeiten, bevor mechanische Überlastung zu Schäden führt, und verlängert so die Lebensdauer einer CNC-Maschine. Die korrekte Kalibrierung hält die Komponenten unter optimaler Belastung und schützt sie dadurch vor Verschleiß.
Regelmäßige Prüfungen gewährleisten, dass die Maschine internationale Genauigkeitsstandards wie ISO 230-4 und ANSI B5.54 erfüllt und somit hohe Produktionsstandards sichert. Die Einhaltung dieser Standards schafft zudem Kundenvertrauen und erfüllt die Zertifizierungsanforderungen für die Präzisionsbearbeitung.
Der 5-Achs-Kugelstangentest dient nicht nur der Sofortdiagnose, sondern ist auch Bestandteil der langfristigen, vorausschauenden Instandhaltung. Die Aufzeichnung der Testergebnisse über einen längeren Zeitraum kann allmähliche Veränderungen der Maschinenleistung aufzeigen. So lassen sich beispielsweise erhöhte Abweichungen erkennen, wenn Verschleiß an Kugelgewindetrieben oder Führungsbahnen bevorsteht.
Die vorausschauende Nutzung von Kugelstangendaten ermöglicht dem Wartungsteam Folgendes:
• Vereinbaren Sie einen zeitnahen Teileaustausch.
• Vermeiden Sie plötzliche Ausfälle.
• Die Wartungsintervalle sollten an das tatsächliche Maschinenverhalten angepasst werden.
Fehlerquellen bei der Ausbalancierung von Bewegungsabläufen, Servounwuchten und geometrischen Ungenauigkeiten sind Bestandteil der Kugelstabprüfung. Die Ergebnisse der Kreisbewegung zeigen, dass eine Analyse Fehler aufdecken kann, die bei der routinemäßigen Kalibrierung sonst verborgen bleiben.
Der Kugelstabtest ist sehr effektiv, da er Fehler aufdeckt. Die eigentliche Ursache signifikanter Abweichungen lässt sich jedoch physikalisch nicht ermitteln. Treten im Testbericht gravierende Mängel auf, ist eine detailliertere Untersuchung erforderlich. Die Korrekturanalyse ist dennoch wertvoll, um die zugrundeliegenden Probleme, wie beispielsweise verschlissene Lager oder falsch ausgerichtete Achsen, zu identifizieren und zu beheben.
Ein weiterer Irrglaube ist, dass Kugelstabtests viel Zeit in Anspruch nehmen. Tatsächlich lassen sich die meisten Standardtests inklusive Einrichtung und Auswertung in nur 20 bis 30 Minuten durchführen. Schnelle und effiziente Diagnosewerkzeuge tragen somit maßgeblich zur Reduzierung von Maschinenstillstandszeiten bei.
Das Prinzip der Kugelstabprüfung lässt sich auf alle Arten von CNC-Maschinen übertragen, egal ob 3-, 4- oder 5-Achs-Systeme. Sie alle nutzen dieselbe Methode der kreisförmigen Bewegung zur Bewertung der Positioniergenauigkeit. Die Leistungsanalyse der Maschine erfolgt unter verschiedenen Konfigurationen.
Der 5-Achs-Kugelstabtest ist ein einfaches, aber aussagekräftiges Diagnoseverfahren für CNC-Maschinen zur Sicherstellung von Präzision und Leistung. Die Messung der Rundlaufabweichung und die damit verbundene frühzeitige Erkennung mechanischer Fehler gewährleisten gleichbleibende Qualität, reduzieren Ausfallzeiten und verlängern die Lebensdauer der Maschine. Regelmäßige Tests sind eine sinnvolle Investition, um jedem Hersteller die Genauigkeit und Zuverlässigkeit seiner 5-Achs-CNC-Systeme zu garantieren.
