Die Wahl der richtigen CNC-Maschine beeinflusst direkt die Bearbeitungsgenauigkeit, die Produktionseffizienz und die Fertigungskosten. CNC-Fräsmaschinen und -Router gehören zu den gängigsten Optionen und werden oft verglichen, da beide die computergesteuerte numerische Steuerung (CNC) nutzen, aber für unterschiedliche Bearbeitungsaufgaben konzipiert sind.
Eine CNC-Fräsmaschine ist für die Hochgeschwindigkeitsbearbeitung weicherer Materialien und großer Werkstücke ausgelegt, während eine CNC-Fräsmaschine auf Präzisionsbearbeitung, tiefere Schnitte und die Bearbeitung harter Metalle spezialisiert ist. Das Verständnis dieser Unterschiede hilft Herstellern, Werkstätten und Ingenieuren, die passende Ausrüstung für ihre Produktionsanforderungen auszuwählen.

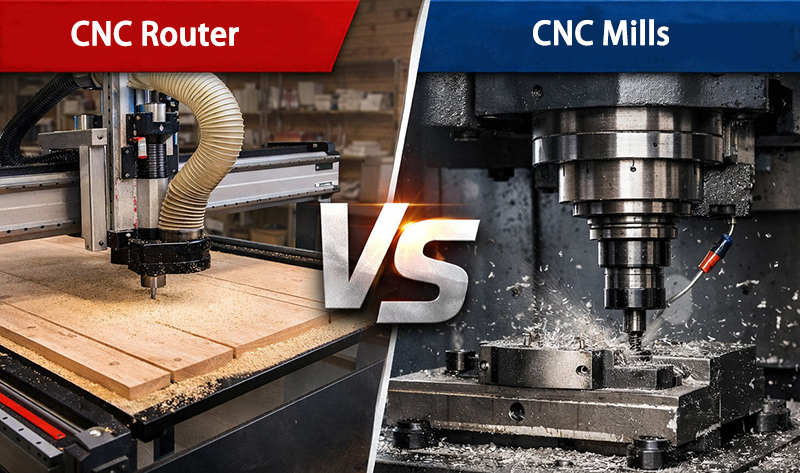

Dieser Leitfaden vergleicht CNC-Fräsen und CNC-Fräsmaschinen, einschließlich ihrer Konstruktion, Funktionsprinzipien, Anwendungsbereiche, Vorteile und wesentlichen Unterschiede, um Ihnen eine fundierte Entscheidung zu ermöglichen.
Eine CNC-Fräse ist eine computergesteuerte Schneidemaschine, die für die schnelle und effiziente Bearbeitung relativ weicher Materialien entwickelt wurde. Sie bewegt ein rotierendes Schneidwerkzeug entlang programmierter Werkzeugwege, um verschiedene Materialien mit hoher Geschwindigkeit und Wiederholgenauigkeit zu schneiden, zu gravieren, zu schnitzen, zu bohren und zu formen.
Im Gegensatz zur manuellen Bearbeitung führt eine CNC-Fräse jeden Arbeitsschritt automatisch per CNC-Programmierung aus. Dadurch werden Bedienungsfehler reduziert und gleichzeitig Produktivität und Präzision erhöht. Dank ihres großen Arbeitsbereichs und der hohen Spindeldrehzahl findet sie breite Anwendung in der Schilderherstellung, Möbelproduktion, Holzbearbeitung, Kunststoffverarbeitung und der Bearbeitung von Verbundwerkstoffen.
Moderne CNC-Fräsmaschinen sind in verschiedenen Größen und Achsenkonfigurationen erhältlich, sodass Hersteller alles von einfachen Paneelen bis hin zu komplexen dreidimensionalen Bauteilen produzieren können.
Verschiedene CNC-Fräsmaschinen sind für unterschiedliche Produktionsanforderungen ausgelegt. Zu den gängigsten Typen gehören:

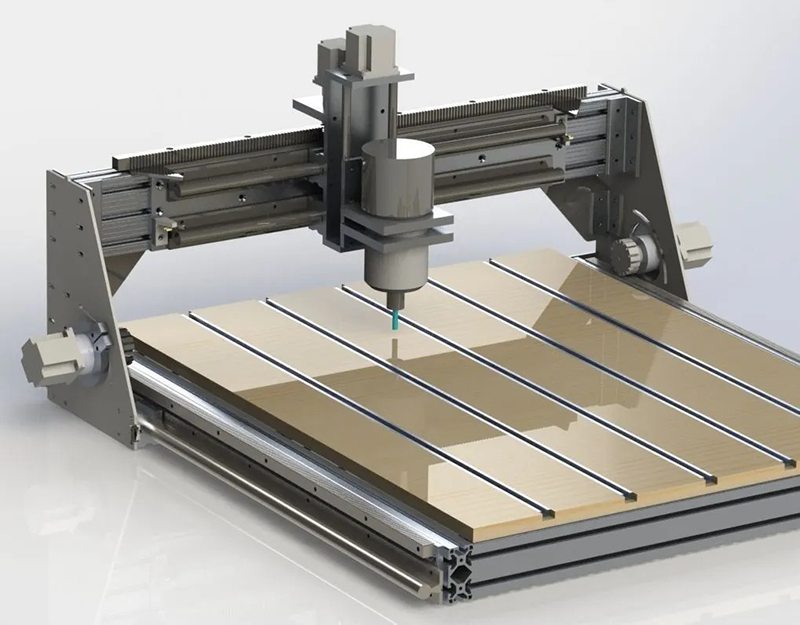

Eine 3-Achs-CNC-Fräse bewegt sich entlang der X-, Y- und Z-Achse. Sie ist die gängigste Konfiguration und eignet sich für die Bearbeitung ebener Flächen, Gravuren, Schneiden, Bohren und Profilbearbeitung.
Eine 4-Achs-Fräsmaschine verfügt über eine zusätzliche Drehachse, wodurch zylindrische Teile und gekrümmte Oberflächen flexibler bearbeitet werden können. Sie wird häufig für Möbelbeine, Skulpturen und Ziersäulen eingesetzt.
Eine 5-Achs-CNC-Fräsmaschine ermöglicht die gleichzeitige Bewegung in mehrere Richtungen und eignet sich daher ideal für die Fertigung komplexer dreidimensionaler Bauteile mit weniger Aufspannungen. Branchen wie die Luft- und Raumfahrt, die Schifffahrt, die Automobilindustrie und der Formenbau nutzen diese Konfiguration häufig.
Fräsmaschinen mit automatischem Werkzeugwechsler (ATC) wechseln während der Bearbeitung selbstständig zwischen verschiedenen Schneidwerkzeugen. Dies verbessert die Produktivität, reduziert manuelle Eingriffe und erhöht die Bearbeitungseffizienz bei komplexen Projekten.
Eine CNC-Fräsmaschine besteht aus mehreren wichtigen Komponenten, die zusammenarbeiten, um eine präzise und wiederholbare Bearbeitung zu gewährleisten.
Der Maschinenrahmen bietet strukturelle Unterstützung und gewährleistet die Gesamtstabilität während des Schneidvorgangs.
Der Portalrahmen trägt die Spindeleinheit und bewegt sich über den Arbeitstisch, wodurch das Schneidwerkzeug verschiedene Bearbeitungspositionen erreichen kann.
Die Spindel dreht das Schneidwerkzeug mit hohen Geschwindigkeiten, typischerweise zwischen 18.000 und 24.000 U/minDadurch eignet es sich für die schnelle Bearbeitung weicherer Materialien.
Der Arbeitstisch fixiert das Werkstück während der Bearbeitung sicher. Vakuumtische und T-Nut-Tische sind die gebräuchlichsten Spannsysteme.
Diese Komponenten gewährleisten eine reibungslose und präzise Bewegung entlang jeder Maschinenachse und minimieren gleichzeitig Vibrationen und Positionierungsfehler.
Die Steuerung interpretiert G-Code-Anweisungen und koordiniert automatisch Spindelbewegung, Vorschubgeschwindigkeit und Bearbeitungsvorgänge.
Aspekt | Vorteile | Nachteile |
Geschwindigkeit | Die hohe Spindeldrehzahl ermöglicht eine schnelle Bearbeitung und kürzere Produktionszyklen. | Hochgeschwindigkeitsbetrieb ist für das Schneiden von schweren Metallen weniger geeignet. |
Arbeitsbereich | Auf großen Tischen finden auch übergroße Bleche und große Bauteile Platz. | Benötigt mehr Stellfläche als kompakte Bearbeitungsmaschinen. |
Materialverträglichkeit | Hervorragend geeignet für Holz, Kunststoff, Schaumstoff, Acryl, Verbundwerkstoffe und Aluminium. | Begrenzte Möglichkeiten bei der Bearbeitung gehärteter Metalle. |
Produktivität | Unterstützt automatischen Werkzeugwechsel und kontinuierliche Produktion. | Der Werkzeugverschleiß steigt bei schweren Schneidarbeiten. |
Kosten | Geringere Anschaffungs- und Betriebskosten als bei CNC-Fräsmaschinen. | Bei Präzisionsmetallteilen können zusätzliche Nachbearbeitungsschritte erforderlich sein. |
Eine CNC-Fräsmaschine ist eine computergesteuerte Maschine, die Material mit höchster Präzision von einem Werkstück abträgt. Im Gegensatz zu einer CNC-Router-Maschine, die für hohe Geschwindigkeiten und weichere Materialien optimiert ist, zeichnet sich eine CNC-Fräsmaschine durch eine robuste Konstruktion und eine drehmomentstarke Spindel aus, um harte Metalle zu bearbeiten und Bauteile mit engen Toleranzen herzustellen.
Die Maschine nutzt rotierende Schneidwerkzeuge für verschiedene Bearbeitungsvorgänge wie Planfräsen, Nutfräsen, Taschenfräsen, Konturfräsen, Bohren, Ausdrehen und Gewindeschneiden. Jeder Bewegungsschritt wird durch CNC-Programmierung gesteuert, wodurch gleichbleibende Ergebnisse sowohl bei der Einzelteilfertigung als auch bei der Serienproduktion gewährleistet werden.
CNC-Fräsmaschinen sind in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Bearbeitungsanforderungen gerecht zu werden. Zu den gängigsten Typen gehören:
A vertikale CNC-Fräse Sie verfügt über eine vertikal montierte Spindel, die sich über dem Werkstück bewegt. Sie wird häufig für Präzisionsfräsen, Bohren, Nutenschneiden und allgemeine Bearbeitungsvorgänge eingesetzt. Dieser Maschinentyp ist aufgrund seiner Vielseitigkeit und der relativ einfachen Bedienung beliebt.
A horizontale CNC-Fräse Die Spindel wird horizontal positioniert, was eine bessere Spanabfuhr und eine höhere Schnittleistung bei der Bearbeitung schwerer Werkstücke ermöglicht. Sie eignet sich ideal für große Bauteile und Produktionsumgebungen mit hohem Durchsatz.
Eine 3-Achs-CNC-Fräsmaschine bewegt das Schneidwerkzeug entlang der X-, Y- und Z-Achse. Sie eignet sich zur Bearbeitung von ebenen Flächen, Nuten, Bohrungen und einfachen dreidimensionalen Teilen.
Eine 4-Achs-Maschine verfügt über eine zusätzliche Drehachse, die es ermöglicht, Werkstücke während der Bearbeitung zu rotieren. Dies verbessert die Effizienz, da manuelle Umpositionierungen reduziert werden und die Bearbeitung von mehreren Seiten möglich ist.
A 5-Achs-CNC-Fräse Es ermöglicht die gleichzeitige Bewegung in fünf Richtungen und somit die Fertigung hochkomplexer Teile mit außergewöhnlicher Genauigkeit. Es wird häufig für Luft- und Raumfahrtkomponenten, medizinische Implantate, Präzisionsformen und Automobilteile eingesetzt.
Eine CNC-Fräsmaschine ist mit robusten Komponenten ausgestattet, die für Stabilität bei anspruchsvollen Bearbeitungsvorgängen sorgen.
Die Basis stützt die gesamte Maschine und absorbiert Vibrationen während des Schneidvorgangs, wodurch die Bearbeitungsgenauigkeit erhalten bleibt.
Die Säule bietet strukturelle Unterstützung für die Spindelanordnung und gewährleistet gleichzeitig die Steifigkeit während der Bearbeitung.
Die Spindel treibt das Schneidwerkzeug mit kontrollierter Drehzahl und hohem Drehmoment an. Obwohl die Spindeldrehzahlen im Allgemeinen niedriger sind als bei CNC-Fräsen, ermöglicht das erhöhte Drehmoment ein effizientes Schneiden harter Materialien.
Der Arbeitstisch hält das Werkstück sicher mit Schraubstöcken, Klemmen, Vorrichtungen oder Drehtischen und gewährleistet so eine stabile Bearbeitung während des gesamten Vorgangs.
Präzisions-Linearführungen und Kugelgewindetriebe steuern die Bewegung entlang jeder Achse und sorgen so für eine reibungslose Positionierung und hervorragende Wiederholgenauigkeit.
Viele moderne CNC-Fräsmaschinen verfügen über einen automatischen Werkzeugwechsler, der die Schneidwerkzeuge wechselt, ohne die Produktion zu unterbrechen. Dadurch werden die Bearbeitungszeiten verkürzt und die Effizienz gesteigert.
Die Steuerung liest G-Code-Programme und koordiniert Spindeldrehzahl, Vorschubgeschwindigkeit, Werkzeugwechsel, Kühlmittelfluss und Maschinenbewegungen mit hoher Präzision.
Aspekt | Vorteile | Nachteile |
Präzision | Bietet hervorragende Maßgenauigkeit und enge Bearbeitungstoleranzen. | Erfordert erfahrene Bediener oder CNC-Programmierkenntnisse. |
Materialeigenschaften | Maschinenstahl, Titan, Edelstahl, Gusseisen und andere harte Werkstoffe. | Bei der Bearbeitung großer Platten aus weichen Materialien sind sie weniger effizient als Fräsmaschinen. |
Steifheit | Die robuste Konstruktion minimiert Vibrationen und verbessert die Oberflächenbeschaffenheit. | Ein höheres Maschinengewicht erhöht die Installationsanforderungen. |
Vielseitigkeit | Führt Fräs-, Bohr-, Ausdreh-, Gewindeschneid-, Kontur- und Taschenbearbeitungen durch. | Die Anschaffungskosten sind deutlich höher als die einer CNC-Fräse. |
Automatisierung | Unterstützt automatische Werkzeugwechsler, Palettensysteme und fortschrittliche Mehrachsenbearbeitung. | Höhere Wartungs- und Betriebskosten aufgrund komplexer mechanischer Systeme. |
Obwohl CNC-Fräsmaschinen und CNC-Router beide die computergesteuerte numerische Steuerung (CNC) zur Automatisierung von Bearbeitungsprozessen nutzen, sind sie für unterschiedliche Fertigungszwecke konzipiert. Ihre Maschinenstruktur, Spindelleistung, Zerspanbarkeit, Präzision und die kompatiblen Werkstoffe unterscheiden sich erheblich. Das Verständnis dieser Unterschiede hilft Herstellern, die passende Ausrüstung auszuwählen, die die Produktivität steigert und gleichzeitig die Bearbeitungsanforderungen erfüllt.
Aspekt | CNC-Fräse | CNC-Fräse |
Maschinenstruktur | Leichte Portalbauweise für Hochgeschwindigkeitsbearbeitung | Robuster, starrer Rahmen für maximale Stabilität |
Kompatible Materialien | Holz, MDF, Sperrholz, Acryl, Kunststoff, Schaumstoff, Verbundwerkstoffe, Aluminium | Stahl, Edelstahl, Titan, Gusseisen, Messing, Kupfer, Aluminium |
Spindeldrehzahl | Hohe Drehzahl (typischerweise 18.000–24.000 U/min oder höher) | Niedrigere Drehzahl bei deutlich höherem Schneiddrehmoment |
Schnittkraft | Konzipiert für leichte bis mittlere Schnittlasten | Geeignet für aggressive Schwerzerspanung |
Z-Achsen-Verfahrweg | Begrenzte Schnitttiefe | Größerer Verfahrweg der Z-Achse für tiefe Bearbeitungsvorgänge |
Werkzeugkapazität | Unterstützt Fräs-, Gravier-, Bohr- und Schneidwerkzeuge | Unterstützt Schaftfräser, Planfräser, Bohrwerkzeuge, Gewindebohrer, Reibahlen und mehr |
Automatisierung | Verfügbar mit automatischem Werkzeugwechsler und Mehrachsenoptionen | Fortschrittliche Automatisierung, einschließlich automatischem Werkzeugwechsler, Messtaster, Palettenwechslern und 5-Achs-Bearbeitung |
Eine CNC-Fräsmaschine nutzt eine Portalbauweise, bei der sich die Spindel über einen feststehenden Arbeitstisch bewegt. Da Fräsmaschinen hauptsächlich leichte Materialien bearbeiten, legen die Hersteller Wert auf höhere Verfahrgeschwindigkeiten und größere Bearbeitungsbereiche anstatt auf maximale Steifigkeit.
Im Gegensatz dazu ist eine CNC-Fräsmaschine mit einem robusten Rahmen aus Gusseisen oder Stahl ausgestattet, der Vibrationen während der Bearbeitung minimiert. Die massivere Bauweise ermöglicht es der Maschine, höheren Schnittkräften standzuhalten und gleichzeitig eine hervorragende Maßgenauigkeit zu gewährleisten.
Dank dieser strukturellen Festigkeit können CNC-Fräsmaschinen harte Metalle ohne übermäßige Werkzeugdurchbiegung oder Präzisionsverlust bearbeiten. CNC-Router bieten zwar weniger Steifigkeit, dafür aber eine größere Flexibilität bei der Bearbeitung großer Werkstücke mit hoher Geschwindigkeit.
Die Materialeigenschaften sind einer der wichtigsten Faktoren bei der Wahl zwischen diesen beiden Maschinen.
Eine CNC-Fräse erzielt hervorragende Ergebnisse bei der Bearbeitung weicher Materialien, darunter:
Die hohe Spindeldrehzahl ermöglicht saubere Schnitte bei minimaler Wärmeentwicklung und macht die Maschine somit ideal für Holzbearbeitung, Schilderherstellung, Möbelproduktion und dekorative Anwendungen.
Eine CNC-Fräsmaschine ist jedoch speziell für die Bearbeitung harter Materialien wie beispielsweise folgende ausgelegt:
Durch sein hohes Drehmoment ermöglicht es tiefere Schnitte bei gleichzeitig hervorragender Bearbeitungsstabilität.
Wenn Ihre Produktion hauptsächlich Metallkomponenten mit engen Toleranzen umfasst, ist eine CNC-Fräsmaschine die bessere Lösung.
Eine CNC-Fräse bietet hervorragende Wiederholgenauigkeit für die Holzbearbeitung, Kunststoffverarbeitung, Gravur und den Plattenzuschnitt. Sie erzeugt saubere Kanten und gleichbleibende Abmessungen für die meisten kommerziellen Anwendungen. Da Fräsen jedoch mit höheren Drehzahlen und leichteren Rahmen arbeiten, können bei anspruchsvollen Bearbeitungsvorgängen leichte Vibrationen auftreten.
CNC-Fräsmaschinen sind speziell für die Präzisionsfertigung konzipiert. Ihre robuste Konstruktion, Präzisionskugelgewindetriebe und fortschrittliche Steuerungssysteme minimieren Vibrationen und verbessern gleichzeitig die Positioniergenauigkeit. Dadurch können CNC-Fräsmaschinen Bauteile mit extrem engen Toleranzen und hervorragender Oberflächengüte herstellen und eignen sich somit ideal für Branchen, in denen Präzision von entscheidender Bedeutung ist.
Eine CNC-Fräse verwendet eine Hochgeschwindigkeitsspindel, die üblicherweise zwischen 18.000 und 24.000 U/minEinige Modelle übertreffen diesen Bereich sogar. Hohe Spindeldrehzahlen ermöglichen einen schnellen Materialabtrag bei weichen Werkstoffen und verkürzen die Produktionszeit. Allerdings geht eine höhere Drehzahl mit einem geringeren Drehmoment einher, wodurch Fräsen bei der Bearbeitung dicker oder gehärteter Metalle weniger effektiv sind.
CNC-Fräsmaschinen arbeiten mit niedrigeren Spindeldrehzahlen, erzeugen aber ein deutlich höheres Drehmoment. Die erhöhte Schnittkraft ermöglicht tiefere Schnitte und die stabile Bearbeitung schwieriger Werkstoffe wie Edelstahl und Titan. Dieses ausgewogene Verhältnis zwischen Geschwindigkeit und Drehmoment erklärt, warum bei Fräsmaschinen die Produktionsgeschwindigkeit im Vordergrund steht, während bei CNC-Fräsmaschinen die Bearbeitungsleistung und -genauigkeit im Vordergrund stehen.
Auch das Spektrum der Bearbeitungsmöglichkeiten unterscheidet diese beiden Maschinen.
Eine CNC-Fräse führt üblicherweise folgende Aufgaben aus:
Bei diesen Verfahren liegt der Fokus eher auf Geschwindigkeit und Produktivität als auf dem Abtrag großer Materialmengen.
Eine CNC-Fräsmaschine unterstützt ein wesentlich breiteres Spektrum an Präzisionsbearbeitungsvorgängen, darunter:
Diese Vielseitigkeit ermöglicht es den Herstellern, mehrere Arbeitsgänge auf einer einzigen Maschine durchzuführen und dabei enge Toleranzen einzuhalten.
Aspekt | CNC-Fräse | CNC-Fräse |
Kaufkosten | Geringere Anfangsinvestition dank einfacherer Maschinenstruktur. | Höhere Anfangsinvestition aufgrund robuster Bauweise und fortschrittlicher Technologie. |
Betriebskosten | Geringere Werkzeug-, Energie- und Wartungskosten. | Höhere Betriebskosten aufgrund spezialisierter Werkzeuge und Bearbeitungssysteme. |
Routinewartung | Staub entfernen, Führungen schmieren, Riemen und Lager prüfen, Schneidwerkzeuge austauschen. | Kugelgewindetriebe prüfen, Spindel kalibrieren, Kühlsystem warten, Werkzeugwechsler warten, Maschinenausrichtung prüfen. |
Wartungskomplexität | Einfache Wartungsarbeiten, die oft vom Bedienpersonal durchgeführt werden können. | Erfordert qualifizierte Techniker und regelmäßige vorbeugende Wartung. |
Langfristiger Wert | Kostengünstig für die Holzbearbeitung und die Fertigung von leichten Produkten. | Ausgezeichnete Kapitalrendite für Präzisionsbearbeitung und Metallverarbeitung in großen Stückzahlen. |
CNC-Fräsmaschinen und CNC-Router finden in der modernen Fertigungsindustrie breite Anwendung. Ihre Einsatzgebiete unterscheiden sich jedoch aufgrund ihrer Bearbeitungsmöglichkeiten und der kompatiblen Werkstoffe.
CNC-Fräsmaschinen eignen sich ideal für Branchen, die eine schnelle Bearbeitung weicher Materialien und großer Werkstücke erfordern. Ihre hohe Spindeldrehzahl und der geräumige Arbeitstisch machen sie ideal für die Serienfertigung.
Typische Anwendungsgebiete sind:
CNC-Fräsmaschinen sind für Branchen konzipiert, die eine hohe Präzision und robuste Bearbeitung erfordern.
Typische Anwendungsgebiete sind:
1. Kann eine CNC-Fräse durch eine CNC-Router ersetzt werden?
Nein. Eine CNC-Fräsmaschine ist für die Hochgeschwindigkeitsbearbeitung weicherer Materialien ausgelegt, während eine CNC-Fräsmaschine für die Präzisionsbearbeitung harter Metalle und komplexer Industriebauteile konzipiert ist.
2. Welche Maschine eignet sich besser für die Holzbearbeitung?
Eine CNC-Fräse ist die bevorzugte Wahl, da sie höhere Spindeldrehzahlen, einen größeren Arbeitsbereich und eine hervorragende Effizienz bei der Bearbeitung von Holzwerkstoffen bietet.
3. Können beide Maschinen Bohrarbeiten durchführen?
Ja. Sowohl CNC-Fräsmaschinen als auch CNC-Fräsmaschinen können Löcher bohren, aber CNC-Fräsmaschinen bieten eine höhere Bohrgenauigkeit und eignen sich besser für die Bearbeitung harter Metalle.
4. Welche Maschine benötigt mehr Wartung?
Eine CNC-Fräsmaschine erfordert im Allgemeinen mehr Wartung, da sie komplexere mechanische Systeme enthält und unter höheren Schnittbelastungen arbeitet.
5. Welche Maschine eignet sich besser für die Massenproduktion?
Das hängt von der Anwendung ab. CNC-Fräsmaschinen eignen sich ideal für die Serienfertigung von Holz-, Kunststoff- und Verbundwerkstoffteilen, während CNC-Fräsmaschinen besser für die präzise Metallbearbeitung geeignet sind.
6. Wie wähle ich die richtige CNC-Maschine aus?
Ihre Entscheidung sollte auf Materialart, Bearbeitungsgenauigkeit, Produktionsvolumen, Budget und zukünftigen Geschäftsanforderungen basieren. Die Wahl der Maschine, die am besten zu Ihren Fertigungszielen passt, bietet den höchsten langfristigen Nutzen.
CNC-Fräsmaschinen und CNC-Router spielen in der modernen Fertigung eine wichtige Rolle, sind aber für unterschiedliche Bearbeitungsaufgaben konzipiert. CNC-Fräsmaschinen zeichnen sich durch hohe Schnittgeschwindigkeiten, große Arbeitsbereiche und die effiziente Bearbeitung von Holz, Kunststoffen und Verbundwerkstoffen aus. CNC-Router hingegen bieten überlegene Steifigkeit, ein höheres Drehmoment und außergewöhnliche Präzision für die Bearbeitung von Hartmetallen und komplexen Bauteilen.
