Die Hauptstruktur einer Vertikaldrehmaschine besteht aus einer vertikalen Spindel und einem rotierenden Arbeitstisch. Der Arbeitstisch ist in der Regel recht groß und kann schwere Werkstücke aufnehmen. Die Spindel ist vertikal angeordnet, was sich von der horizontalen Spindel einer herkömmlichen Horizontaldrehmaschine unterscheidet. Die Maschine verfügt über einen stabilen Rahmen zur Aufnahme des schweren Arbeitstisches und der Schneidwerkzeuge. Der Rahmen ist so konstruiert, dass er Stabilität und Steifigkeit bietet, um präzise Bearbeitungsvorgänge zu gewährleisten.
max. Verfahrweg der X-Achse :
-200～+1050mmmmax. Verfahrweg der Z-Achse :
900mmMax. Werkstückhöhe :
1400mmMax. Werkstückgewicht :
8000kgAnwendung :
Power generation, shipbuilding, metallurgy, and mining.Hauptstruktur of CNC-Vertikaldrehmaschine

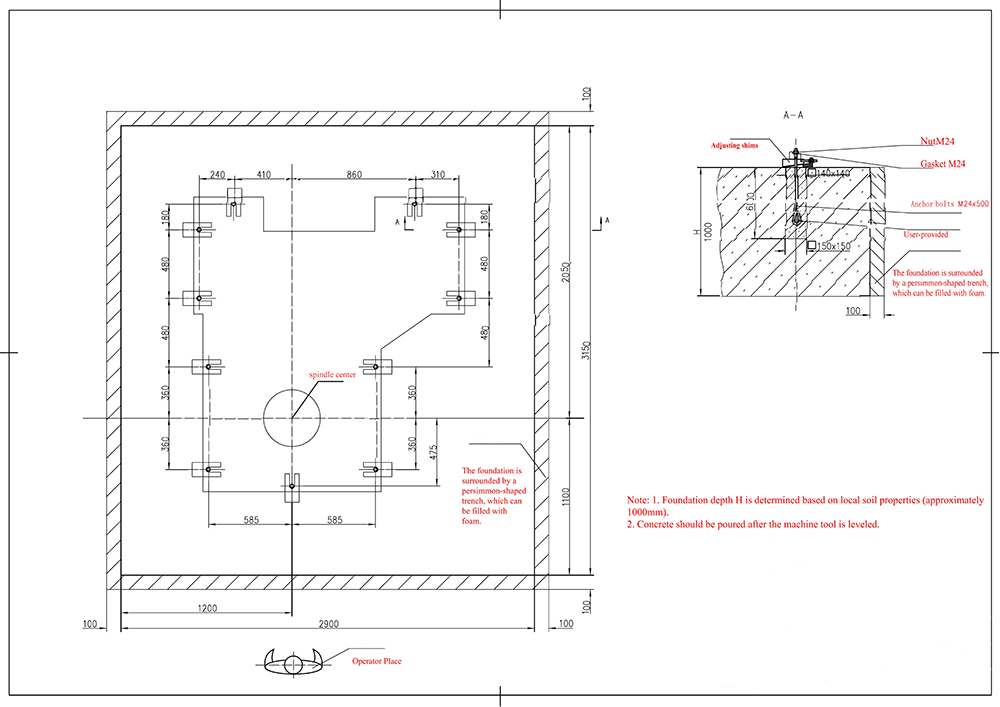

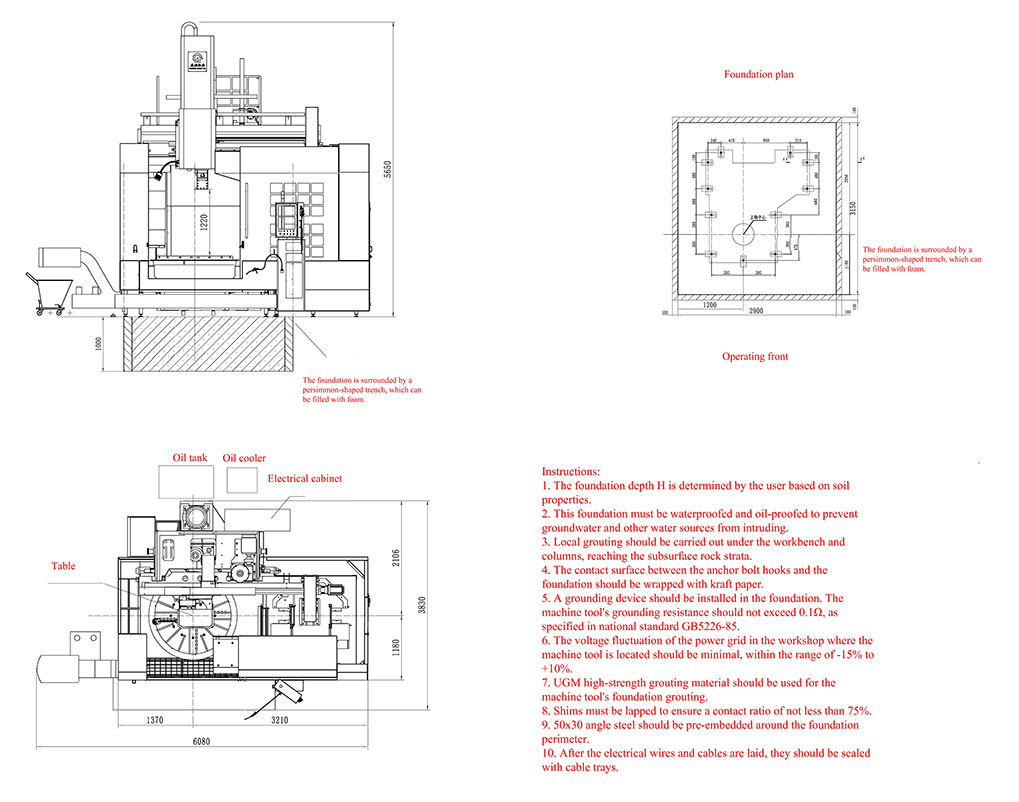

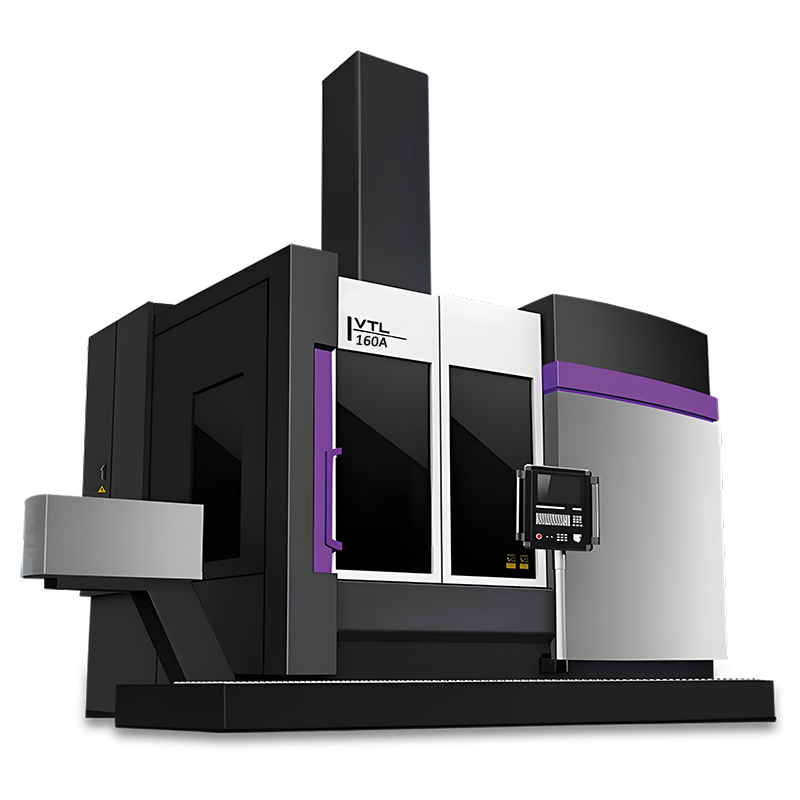

 | Die Drehmaschine VTL-160A ist eine Einständer-CNC-Vertikaldrehmaschine mit beweglichem Balken. Sie wird von unserem Unternehmen entsprechend der Marktnachfrage entwickelt und konstruiert. Wir nutzen wichtige technologische Prozesse, entwickeln eine neue Struktur der Drehmaschine, betreiben technische Prozessforschung und nehmen die Drehmaschine in Betrieb. Die Drehmaschine VTL160A ist eine Einständer-CNC-Vertikaldrehmaschine mit beweglichem Balken. Sie wird von unserem Unternehmen entsprechend der Marktnachfrage entwickelt und konstruiert. Wir nutzen wichtige technologische Prozesse, entwickeln eine neue Struktur der Drehmaschine, betreiben technische Prozessforschung und nehmen die Drehmaschine in Betrieb. |
Anwendung der CNC-Vertikaldrehmaschine
Diese CNC-Drehmaschine eignet sich für die Bearbeitung großer Teile in Branchen wie Energieerzeugung, Schiffbau, Metallurgie und Bergbau.
Wichtige Technologieparameter von
| Artikel | Einheit | Spezifikation | |
| Hauptparameter | Arbeitstischdurchmesser | mm | 1400 |
| Max. Rotationsdurchmesser | mm | 1700 | |
| Max. Durchmesser des Schneide | mm | 1600 | |
| Max. Höhe des Werkstücks | mm | 1400 | |
| Max. Gewicht des Werkstücks | Kg | 8000 | |
| Max. Drehmoment des Arbeitstisches | N．m | 16500 | |
| Hauptgetriebe | Drehzahl der Spindel | U/min | 1-300 |
| Hauptmotor | Geschwindigkeitsverschiebung des Arbeitstisches | Gang | zwei Gänge, endlos |
| Nennleistung/30 Minuten | kW | 37 | |
| Dauernennleistung | kW | 30 | |
| RAM | Größe des Ram-Abschnitts | mm×mm | □220X220 |
| X-Achsen-Verfahrweg | mm | -200～+1050 | |
| Z-Achsen-Verfahrweg | mm | 900 | |
| Vorschubgeschwindigkeit | Vorschubgeschwindigkeit beim Schneiden | mm/min | 0,1-1000 |
| Schnelle Vorschubgeschwindigkeit | mm/min | 6000 | |
| Werkzeughalter | Einzelwerkzeughalter | 1 | |
| Drehwerkzeugstangengröße | mm×mm | 32×32 | |
| Werkzeugwechsler | Werkzeugspannung vom T-Typ | Nummer | 12 |
| Gewicht | Bruttogewicht | Kg | 27500 |
| System | CNC-Modell | FANUC oi TF | |
| Drehbankdimension | Länge*Breite*Höhe | mm × mm × mm | 5700X4850X5300 |
| Gesamtleistung | Stromspannung | V | AC380 |
| Spannungsschwankungsbereich | －10～＋10 % | ||
| Frequenz | Hz | 50±1 | |
| Gesamtleistung | kW | 53 | |
| Die gesamte Stromversorgung umfasst | Hauptmotor | kW | 30/37 |
| Hydraulikmotor | kW | 3.5 | |
| Motor für die Kühlpumpe | kW | 0,75 | |
| X-Achsen-Servomotor | Nm | 27 | |
| Z-Achsen-Servomotor | Nm | 27 | |
| Hubmotor | kW | 5.5 | |
| NC-Einheit | KVA | 0,05 | |
| Bedienfeld | KVA | 0,02 | |
| Lüftermotor, Beleuchtung usw. | kW | 0,16 | |
| Motor der Spanabsaugung | kW | 0,2 | |
| Druck des Hydrauliksystems | Mpa | 5 | |
