Die hochpräzise Vertikaldrehmaschine ist eine CNC-Werkzeugmaschine der Spitzenklasse mit vertikaler Spindel und horizontal rotierendem Arbeitstisch. Sie ist speziell für komplexe Bearbeitungen wie Drehen, Fräsen, Bohren und Gewindeschneiden an großen, schweren oder präzisionsgefertigten Drehteilen mit mikrometergenauer Präzision konzipiert.
max. Verfahrweg der X-Achse :
-370~480mmmax. Verfahrweg der Z-Achse :

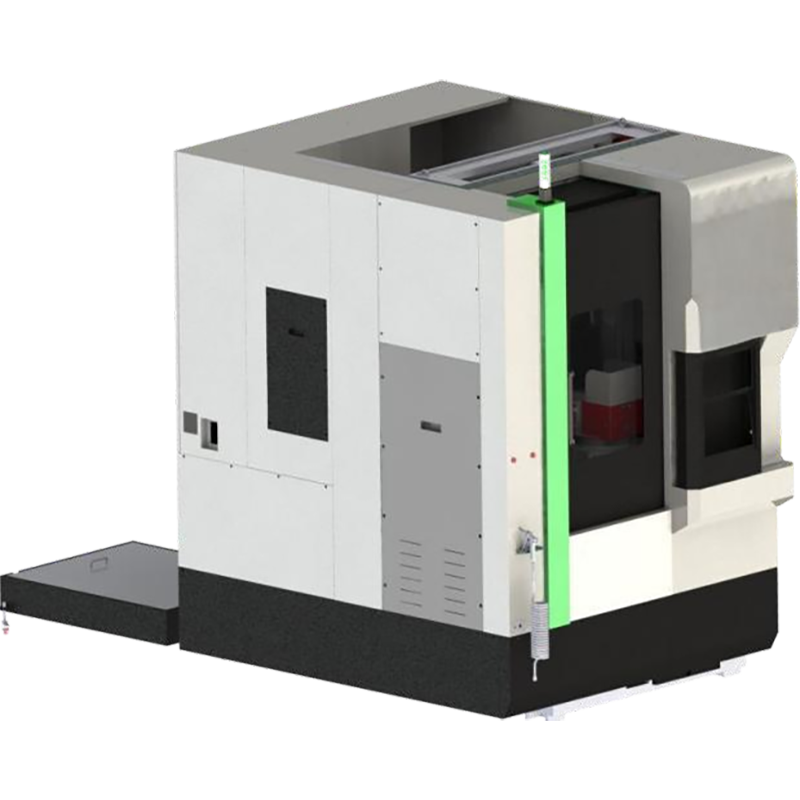

800mmHauptstruktur der CNC-Vertikaldrehmaschine
 | Vertikalspindel: Durch die Schwerkraft des Werkstücks wird auf natürliche Weise gegen den Arbeitstisch gedrückt, was eine hohe Spannsteifigkeit gewährleistet und sich für Scheiben und Ringe mit großem Durchmesser und besonders hohem Gewicht eignet. Dreh-Fräsen: Führt gleichzeitig Drehen, Fräsen, Bohren, Gewindeschneiden und Ausbohren durch und minimiert so sekundäre Spannfehler. Äußerst steife Konstruktion: Ein einteiliges Gusseisenbett, symmetrische Säulen und weitgespannte Führungsbahnen widerstehen hohen Schnittkräften. Hohe Präzision: Geschlossenes lineares Skalen- und Temperaturkompensationssystem. |
Anwendbare Branchen:
• Luft- und Raumfahrt: Fahrwerksaktuatoren, Turbinengehäuse
• Windkraft: Radnaben, Lagerringe, Zahnkränze
• Baumaschinen: Hydraulikventilgehäuse, Pumpengehäuse
Wichtige Technologieparameter
| Projekt | Einheit | Spezifikation | Bemerkung | |
| Maximaler Rotationsdurchmesser | mm | 1000 | ||
| Maximale Wendehöhe | mm | 800 | ||
| Maximaler Drehdurchmesser | mm | 800 | ||
| Spindel-Durchgangslochdurchmesser | mm | 80 £ | ||
| Maximaler Stangenbearbeitungsdurchmesser | mm | 75 £ | ||
| Spindelendtyp und Code | A2-11 | |||
| Einzelspindel-Spindelkasten | ||||
| Spindeldrehzahlbereich | r/ min / Nm | 50 bis 1500 | FANUC 0i - TF | |
| Hauptmotor-Ausgangsleistung | ||||
| 30 Minuten/Durchgehend | kW | 18,5/22 | β IIP30/8000 | |
| Standardfutter | Futterdurchmesser | Zoll | Maßgeschneidert | |
| Eilganggeschwindigkeit der X-Achse | m/min | 20 | Rollenführungen | |
| Eilganggeschwindigkeit der Z-Achse | m/min | 20 | Rollführungen | |
| X-Achsen-Verkehr | mm | -370 bis 480 | ||
| Z-Achsen-Verkehr | mm | 800 | ||
| Standard-Werkzeughalter | Servo-Turm 8T | |||
| Mittlerer Wasserauslass | MPa | 3 | ||
| Werkzeuggröße | Bohrstangendurchmesser | mm | Ф50 | |
| Messerscheibe | Kann | |||
| Maschinengewicht | Gesamtgewicht | kg | 11800 | |
| Aussehen der Werkzeugmaschine | Länge × Breite × Höhe | mm | 2700*2823（4400）*3550 | Ohne Spanabnahme (inklusive) |
