Die CNC-Drehmaschine ist eine computergesteuerte Werkzeugmaschine. CNC-Drehmaschinen ermöglichen eine äußerst präzise Bearbeitung. Diese Drehmaschine eignet sich für die Bearbeitung großer Bauteile in Branchen wie Kraftwerken, Schiffbau, Metallurgie, Bergbau usw.
max. Verfahrweg der X-Achse :
-100～+1650mmmmax. Verfahrweg der Z-Achse :
1200mmMax. Werkstückhöhe :
1800mmMax. Werkstückgewicht :
10000kgAnwendung :
Power generation, shipbuilding, metallurgy, and mining.Hauptstruktur of CNC-Vertikaldrehmaschine
 | Die Drehmaschine verfügt über eine Konstruktion mit umfassendem Schutz der Hauptmaschine und eine zentrale Anordnung der mechanischen, elektrischen und hydraulischen Systeme. Sie besteht im Wesentlichen aus der Maschine selbst, einem Werkzeughalter, Verfahrachsen in X- und Z-Richtung sowie einer drehbaren Werkstücktischachse, einer Fräsachse B, einem Bedienpult, einem automatischen Späneförderer, einer automatischen Schmieranlage, einem Hydrauliksystem, einem Werkzeugmagazin, Schutzeinrichtungen, einem elektronischen Steuerungssystem und einem elektronischen Schaltschrank. Die Werkzeugmaschine kann mit einer integrierten Werkzeugvorschubeinrichtung ausgestattet werden, die einen automatischen Werkzeugwechsel, eine automatisierte Bearbeitung, eine verbesserte Bearbeitungsqualität und geringere Betriebskosten ermöglicht. |
Workbench stellt sich vor
Die Werkbank besteht aus einem Gussstück aus HT300-Grauguss, das vor der Feinbearbeitung geglüht und spannungsfrei gemacht wurde. Sie verfügt über eine Konstruktion mit radialen und ringförmigen Rippen, einen Durchmesser von 1800 mm sowie ausreichende Dicke und Steifigkeit. Standardmäßig ist sie mit einem manuellen Vierbackenfutter ausgestattet. Die Werkbankoberfläche besitzt 20 radiale T-Nuten mit 22 mm Durchmesser zum Positionieren und Spannen von Werkstücken.
Der Hauptantrieb der Werkbank besteht aus einem Hauptmotor, einem Untersetzungsgetriebe und einem großen Zahnkranz. Beim Drehen treibt der Hauptmotor über einen Riemen ein Zweigang-Untersetzungsgetriebe an, welches wiederum das Ritzel und schließlich den Zahnkranz in Bewegung setzt. Die Werkbankführung ist als Wälzführung ausgeführt und zeichnet sich durch hohe Belastbarkeit, geringen Reibungskoeffizienten, hohe Stabilität und einfache Wartung aus. Die Schmierung der Werkbankspindel, der Wälzführung und des Hauptgetriebes erfolgt über ein separates Hydrauliksystem. Ein Öltemperaturkühler hält die Schmieröltemperatur im vorgegebenen Bereich und gewährleistet so die Arbeitsgenauigkeit der Werkbank.
Zuverlässiger Kundendienst für Ihre VTL-200A CNC-Drehmaschine
CNC Yangsen bietet für jede VTL-200A-Installation professionellen Kundendienst. Wir gewährleisten, dass Ihre hochsteife vertikale CNC-Drehmaschine konstant gute Leistung erbringt und Ausfallzeiten minimiert. Unser Support umfasst:

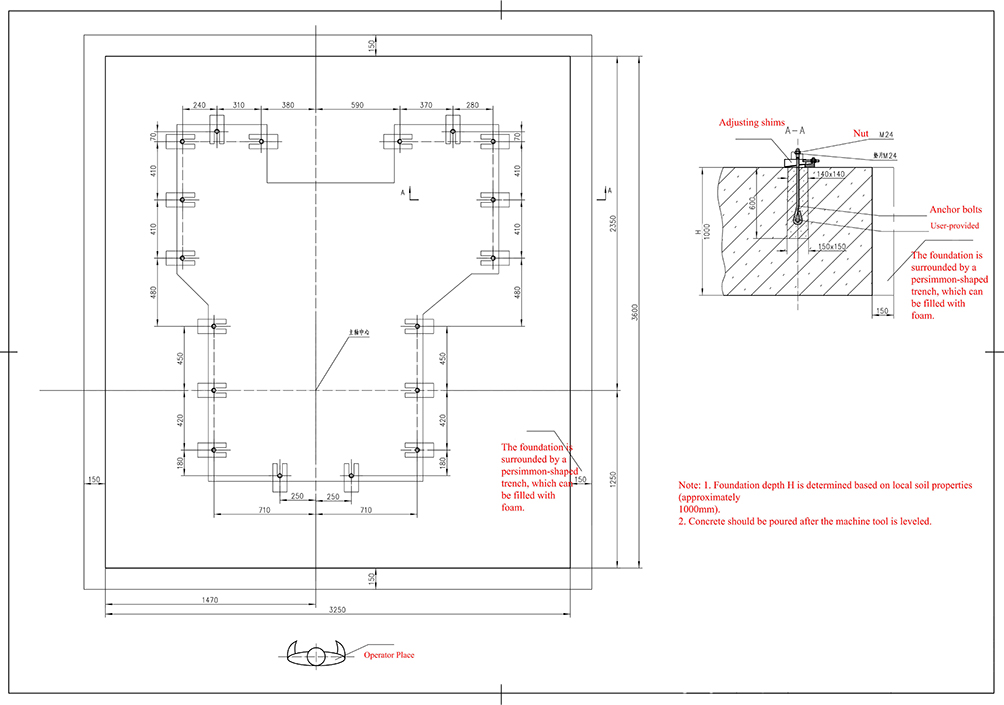

Individuelle Fundamentzeichnungen: Sie erhalten präzise Fundamentpläne, die auf Ihre Werkstatt zugeschnitten sind und so eine optimale Maschinenstabilität und -ausrichtung gewährleisten.

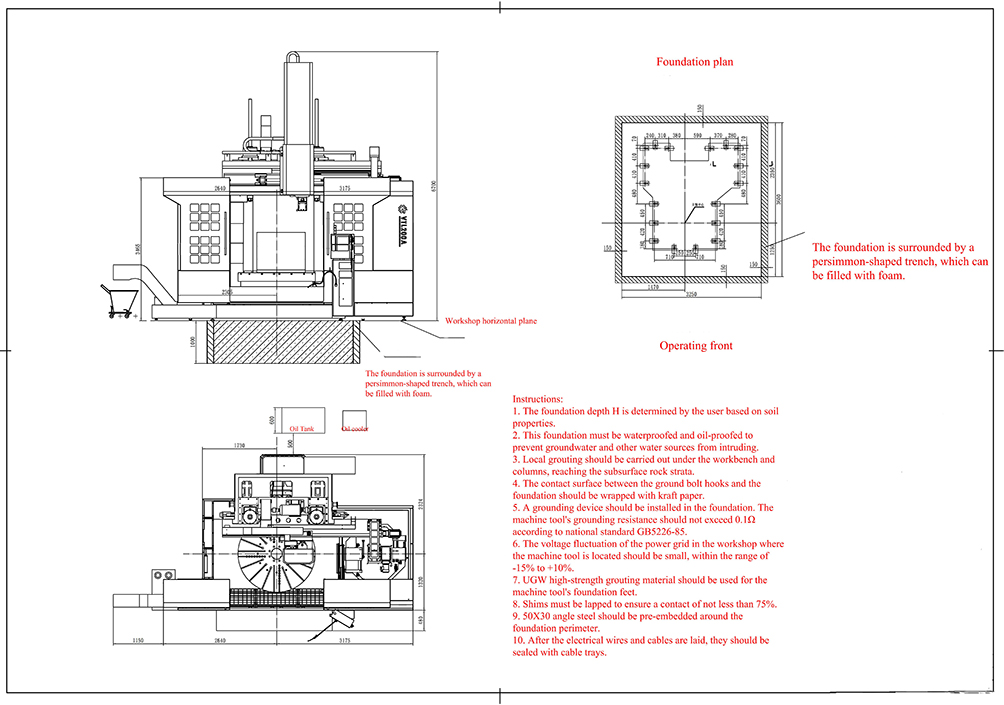

Detaillierte Geräteabmessungen: Genaue Maßzeichnungen für Versand, Installation und Raumplanung vereinfachen Logistik und Aufbau.
Fachkundige technische Unterstützung: Unsere erfahrenen Ingenieure beraten Sie bei der Installation, Kalibrierung und routinemäßigen Wartung der Maschinen, um die Betriebseffizienz zu maximieren.
Eine Partnerschaft mit CNC Yangsen bedeutet mehr als nur den Erwerb einer Hochleistungsdrehmaschine – Sie erhalten fortlaufende technische Unterstützung und einen vertrauenswürdigen Partner für Ihren Fertigungserfolg.
Wichtige Technologieparameter
| Artikel | Einheit | Spezifikation | |
| Hauptparameter | Werkbankdurchmesser | mm | 1800 |
| Maximaler Rotationsdurchmesser | mm | 2100 | |
| Maximaler Drehdurchmesser | mm | 2000 | |
| Maximale Werkstückhöhe | mm | 1800 | |
| Maximales Werkstückgewicht | Kg | 10000 | |
| Maximales Drehmoment des Arbeitstisches | N．m | 22500 | |
| Hauptzahnradkasten | Spindeldrehzahlbereich | r/min | 1,5-200 |
| Werkbank-Geschwindigkeitsänderungsgetriebe | Block | Zweistufiges stufenloses Getriebe | |
| Hauptmotor-Ausgangsleistung | 30-Minuten-Bewertung | kW | 45 |
| Kontinuierliche Bewertung | kW | 37 | |
| Slip Pillow | Querschnittsabmessungen des Stößelkörpers | mm×mm | ☑220 x 220 |
| X-Achsen-Verkehr | mm | -100～+1650 | |
| Z-Achsen-Verkehr | mm | 1200 | |
| BTeam | Querträgerbewegung | mm | 1200 (6X200) |
| Vorschubgeschwindigkeit | Schnittvorschubgeschwindigkeit | mm/Umdrehung | 0,2 ~ 1000 mm/min |
| Schnelle Zuführungsrate | mm/min | 6000 | |
| Werkzeughalter | Einzelwerkzeughalter | 1 | |
| Größe der Drehwerkzeugstange | mm×mm | 32×32 | |
| Werkzeugmagazin | Räumnadel Typ T Typ | Anzahl der Werkzeuge | 8 |
| Wacht | Gesamtgewicht der Werkzeugmaschine | Kg | Ungefähr 39.500 |
| SSystem | CNC-Gerätemodell | FANUC oi TF | |
| MaschineAAussehen | Länge × Breite × Höhe | mm×mm×mm | 6700x4250x |
| 6500 | |||
| Tgesamt EElektrizität SQuelle | Stromspannung | V | AC380 |
| Spannungsschwankungsbereich | -10 bis 10% | ||
| Frequenz | Hz | 50±1 | |
| Gesamtleistung | kW | 60 | |
| Gesamte Stromquelle | Hauptmotor | kW | 37/45 |
| Hydraulikmotor | kW | 2.2 | |
| Kühlpumpenmotor | kW | 0,75 | |
| Servomotor der X-Achse | Nm | 22 | |
| Z-Achsen-Servomotor | Nm | 22 | |
| Hubmotor | kW | 6,5 | |
| NC-Einheit | KVA | 0,05 | |
| Bedienfeld | KVA | 0,02 | |
| Lüftermotor, Leuchtstofflampe usw. | kW | 0,16 | |
| Spänefördermotor | kW | 0,75 | |
| Hydrauliksystemdruck | MPa | 5 | |
