Wenn Sie eine Maschinenwerkstatt betreten, werden Sie als Erstes das stetige Summen von CNC-Maschinen bei der Arbeit. Diese Maschinen schneiden Stahl, Aluminium und Kunststoff mit einer Präzision, die von Hand nicht möglich wäre.
Viele Menschen gehen davon aus, dass die ganze Magie in der Software passiert. Die Wahrheit ist: Ohne starke und zuverlässige mechanische Teile würde selbst das intelligenteste Programm der Welt keinen einzigen Schnitt ausführen.
Die mechanischen Teile einer CNC-Maschine sorgen dafür, dass sie läuft, denn sie unterstützen, bewegen und treiben jeden Schnitt an. Sie tragen die Last, sorgen für reibungslose Bewegungen und halten jede Komponente perfekt ausgerichtet.
Jeder, der schon einmal in einer Werkstatt gearbeitet hat, weiß, dass selbst ein winziges Wackeln in einer Spindel oder eine sich lösende Schraube einen ganzen Auftrag zunichtemachen und die Mühe eines langen Arbeitstages zunichtemachen kann. Deshalb sagen Maschinisten und Ingenieure oft: „Vertrauen Sie den Teilen, bevor Sie dem Code vertrauen.“
In diesem Blogbeitrag befassen wir uns detailliert mit der Mechanik von CNC-Maschinen. Sie erfahren, welche Teile es sind, wie sie zusammenarbeiten, welche Branchen von ihnen abhängig sind und was als Nächstes in der Welt der CNC-Technologie kommt.
CNC steht für Computer Numerical Control. Das Wort „Computer“ erregt zwar Aufmerksamkeit, doch erst die Mechanik macht die Dinge real. Wenn Sie sich einer CNC-Maschine nähern, sind dies die Teile, die Sie tatsächlich greifen und darauf zeigen können.

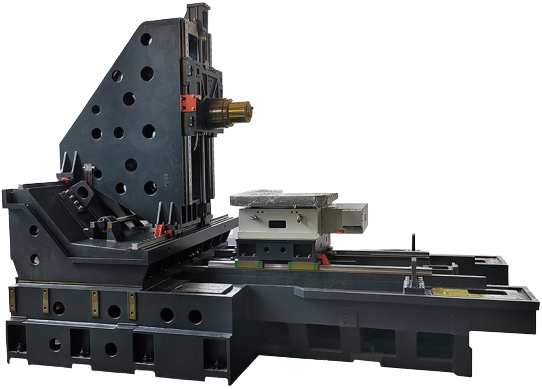

Der Rahmen der Maschine ist dick und stabil. Er hält alles stabil und verhindert störende Vibrationen, die einen Schnitt verfälschen können. Schrauben und Schienen führen das Werkzeug genau dorthin, wo es hingehört, während die Spindel das Metall dreht und formt. Nicht zu vergessen das Kühlsystem. Es verhindert Überhitzung, insbesondere bei langen, harten Arbeiten.
Vereinfacht ausgedrückt: Der Computer gibt die Befehle, aber diese Teile leisten die Schwerstarbeit und verwandeln den Code in einen tatsächlichen Schnitt auf dem vor Ihnen liegenden Material. Wenn Sie auch nur eines dieser Teile weglassen oder vernachlässigen, wird die Genauigkeit der Maschine nicht lange erhalten bleiben.
Jede CNC-Maschine ist je nach Einsatzzweck etwas anders aufgebaut. Eine Miniaturfräse für die Holzbearbeitung ähnelt nicht einer Hochleistungsfräsmaschine für die Luft- und Raumfahrt. Dennoch gibt es einige allgemeine Komponenten, ohne die kein CNC-System funktionieren könnte. Sehen wir uns diese genauer an:

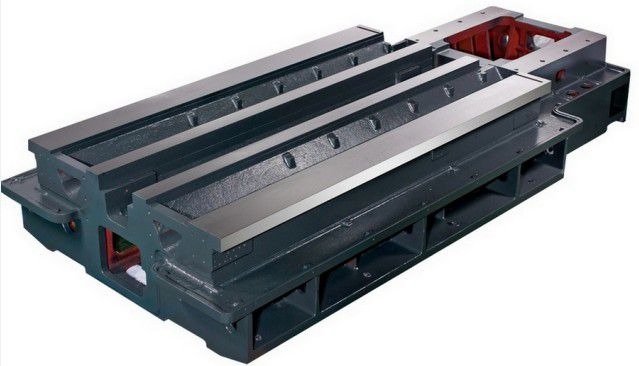

Das Bett ist eine der wichtigsten Komponenten einer CNC-Maschine.
●Zweck: Betrachten Sie das Bett als Grundlage der gesamten Anordnung. Sein Zweck besteht darin, die Maschine festzuhalten, um Störungen durch Vibrationen beim Schneiden zu vermeiden.
● Materialien: Gusseisen, Stahl oder andere Verbundwerkstoffe sind stark genug, um schweren Belastungen standzuhalten und werden üblicherweise für Betten verwendet. Sie sind hart und langlebig und behalten ihre Form, wenn sie gebogen oder bewegt werden.
Betrachten Sie die Spindel als das Herzstück Ihrer CNC-Maschine. Sie trägt das Schneidwerkzeug und dreht es je nach Bearbeitung mit unterschiedlichen Geschwindigkeiten. Ohne Spindel ist kein Schneiden möglich.
Typen:
● Riemengetriebene Spindeln: Es ist relativ kostengünstig und leicht zu warten. Außerdem eignet es sich am besten für Anwendungen mit mittlerer Geschwindigkeit.
● Direktantriebsspindeln: Es ist direkt mit dem Motor gekoppelt und sorgt so für einen noch ruhigeren und präziseren Lauf (ideal für sehr schnelles oder sehr genaues Arbeiten).
● High-End-Spindeln: Einige davon verfügen außerdem über eingebaute Motoren und Kühlsysteme, um lange, stabile und präzise Schnitte zu ermöglichen.
Merkmale: Großraumlager, Hochleistungsgehäuse und in einigen Fällen Kühlmäntel zur Wärmeübertragung über einen längeren Nutzungszeitraum.
Warum es wichtig ist: Wenn Ihre Spindel nicht die optimale Leistung erbringt, kommt es zu harten Oberflächen, Materialabfall und einem stärkeren Werkzeugverschleiß.
Dies sind die Elemente, die für einen reibungslosen und exakten Maschinenlauf sorgen.

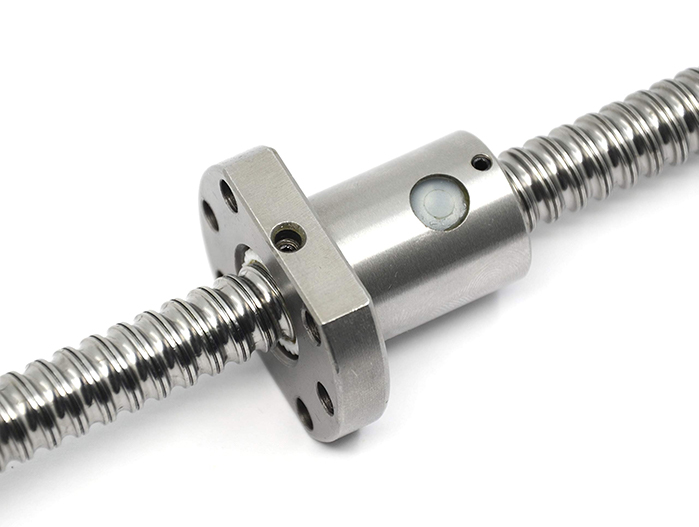

● Kugelumlaufspindeln: Kugelumlaufspindeln wandeln Drehbewegungen in geradlinige Bewegungen um. Sie sind so konstruiert, dass die Genauigkeit im Mikrometerbereich liegt.
● Linearführungen: Das Werkzeug bewegt sich wie auf Schienen. Es bewegt sich gerade und präzise in alle Richtungen: X, Y und Z.
Warum sie wichtig sind: Dank Kugelumlaufspindeln und Führungsbahnen läuft die Maschine reibungslos, die Schnitte bleiben präzise und die Ausrüstung hält länger.
Dies sind im Grunde die Muskeln, die jede Bewegung Ihrer CNC-Maschine antreiben.
● Antriebsmotoren: Diese werden eingesetzt, wenn höchste Präzision erforderlich ist und Schrittmotoren sich am besten für einfache Aufgaben eignen.
● Kupplungen und Riemen: Diese verbinden die Motoren mit den Schrauben und sorgen für eine stabile Bewegung. Wenn sie rutschen, wird die Bewegung instabil und es treten Fehler im Schnitt auf.
● Encoder: Kleine, aber wichtige Encoder erfassen kontinuierlich die Position des Schneidwerkzeugs. Im Grunde steuert ein GPS Ihre Spindel.
Warum es wichtig ist: Für die meisten Anwendungen ist eine Standardmaschine mit drei Achsen ausreichend, aber in Fünf-Achsen- oder anderen anspruchsvollen Konfigurationen ermöglichen diese Systeme die Herstellung komplizierter, komplexer Schnitte, ohne dass das Teil von Hand angehalten/zurückgesetzt werden muss.
CNC-Maschinen arbeiten nicht oft mit einem einzigen Werkzeug.

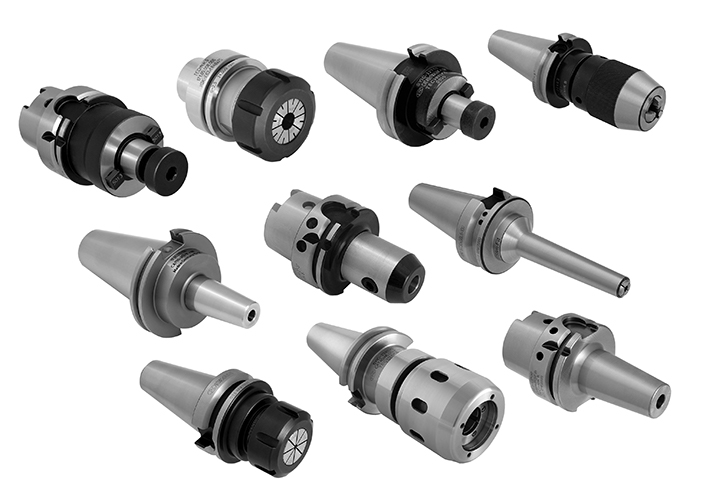

● Werkzeughalter: Diese fixieren das Schneidwerkzeug in der Spindel, sodass es während der Bearbeitung stabil bleibt. Wenn der Halter nicht stabil ist, hören Sie Rattern, sehen raue Oberflächen und müssen das Teil wahrscheinlich verschrotten.
● Werkzeugwechsler: Automatische Werkzeugwechsler, oft ATCs genannt, ermöglichen es der Maschine, in Sekundenschnelle ein neues Werkzeug zu greifen, ohne darauf warten zu müssen, dass jemand es von Hand austauscht.
Warum es wichtig ist: Bei Arbeiten wie der Herstellung von Teilen für die Luft- und Raumfahrt ist es normal, dass für eine Komponente zwanzig oder mehr Werkzeuge benötigt werden. Ohne ein ATC müssten Sie ständig anhalten, was Zeit verschwendet und die Produktion auf ein Minimum verlangsamt.
Ohne die richtige Werkstückspannung schneiden Sie nur Luft.
● Arbeitstische: Sorgen Sie für eine ebene Unterlage für die Rohstoffe.
● Spielgeräte: Benutzerdefinierte Setups für einzigartige Formen.
● Schraubstöcke und Spannfutter: Klemmen Sie die Materialien fest, um Bewegungen zu verhindern.
Warum es wichtig ist: Eine lose Aufspannung führt zu Rattern, Fehlern oder beschädigten Teilen. Mit einer soliden Werkstückspannung werden jedes Mal saubere, präzise Schnitte erzielt.
CNC-Werkzeuge erzeugen konzentrierte Hitze. Ohne Kühlung würden die Werkzeuge innerhalb von Sekunden durchbrennen.
● Kühlmittelsysteme: Sprühen Sie Flüssigkeit oder Nebel auf das Schneidwerkzeug, um die Hitze abzuleiten und Späne abzuwaschen.
● Schmierung: Es ist wichtig, die beweglichen Teile in gutem Zustand zu halten. Dies schützt die Kugelumlaufspindeln und Führungen vor Verschleiß. Andernfalls kann es zu Quietschgeräuschen kommen. Auch Schwergängigkeit und eine verminderte Genauigkeit können auftreten.
Vorteile: Das Schmieren Ihrer Maschine sorgt für einen reibungslosen Betrieb. Außerdem verlängert es die Lebensdauer Ihrer Werkzeuge. Außerdem bleiben Ihre fertigen Teile sauber. Regelmäßiges Schmieren kann Ihnen später teure Reparaturen ersparen.
Ein Teil allein kann nicht viel bewirken. Es ist die Teamarbeit, die CNC-Maschinen besonders macht.
● Der Rahmen hält alles stabil
● Die Spindel übernimmt den Schnitt
● Kugelumlaufspindeln und Führungen bewegen Teile präzise
● Motoren treiben diese Bewegung an
● Motoren treiben diese Bewegung an
● Die Werkzeugwechsler und -halter sorgen für eine unterbrechungsfreie Produktion.
Großes Bild: Jedes Teil einer CNC-Maschine muss seine Aufgabe erfüllen. Übersieht man Kleinigkeiten wie mangelnde Schmierung oder eine lose Führung, kann das alles durcheinanderbringen. Ein guter Maschinenzustand trägt zu einem reibungslosen Betrieb bei. Das spart Zeit und Geld. Und verhindert, dass sich Frust aufbaut.
CNC-Maschinen sind allgegenwärtig. Manche Branchen nutzen sie für Kleinteile, andere für massive Strukturen. Hier sind einige Bereiche, in denen mechanische CNC-Maschinenteile eine wichtige Rolle spielen:
Flugzeugteile erfordern so enge Toleranzen, dass selbst ein menschliches Haar zu dick ist. CNC-Maschinen mit starren Rahmen und Präzisionsführungen produzieren Turbinenschaufeln, Motorgehäuse und Strukturteile, die extremen Bedingungen standhalten müssen.
Zu den Verteidigungsanwendungen zählen Raketenkomponenten, Radargehäuse und Teile für Militärfahrzeuge.
CNC-Maschinen produzieren kleine Gehäuse, Steckverbinder und Leiterplattenteile, bei denen es auf Millimetergenauigkeit ankommt. In der Medizin werden sie zur Herstellung von Implantaten, Prothesen und chirurgischen Instrumenten eingesetzt. Ärzte und Patienten sind täglich auf diese Produkte angewiesen.
Dabei müssen Spindeln und Führungen mikrometergenau arbeiten, denn schon der kleinste Fehler kann die Sicherheit eines Patienten gefährden.
CNC-Maschinen übernehmen die Schwerstarbeit in Autowerkstätten und fertigen Motorblöcke, Getriebeteile und sogar die Rahmen, die für die Sicherheit der Fahrzeuge sorgen.
Im Bergbau, im Baugewerbe und in der Energiebranche werden sie noch stärker beansprucht und schneiden durch Titan, gehärteten Stahl und andere Materialien. Um dieser Belastung standzuhalten, benötigen die Maschinen robustere Rahmen und Spindeln, die für rohe Kraft ausgelegt sind.
Bei der Auswahl der Teile geht es um mehr als nur das Budget. Es geht um die Passform.
●Spindeldrehzahl: Passen Sie die Spindel an Ihr Material an. Aluminium benötigt hohe Drehzahlen. Stahl bevorzugt langsamere, stärkere Schnitte. Verbundwerkstoffe liegen irgendwo dazwischen.
● Werkstückspannung: Die Genauigkeit hängt von der Art und Weise ab, wie Sie Ihr Teil befestigen. Für kleine, einfache Arbeiten können Standardklemmen verwendet werden, während für knifflige Teile oft spezielle Vorrichtungen erforderlich sind.
● Bett- und Rahmenstärke: Je schwerer und steifer, desto besser. Ein wackeliger Rahmen beeinträchtigt die Präzision.
● Kühlsysteme: Investieren Sie bei langen Läufen in eine zuverlässige Kühlung, um die Werkzeuge scharf und die Teile sauber zu halten.
● Werkzeugwechsler: Wenn Ihre Arbeiten viele Arbeitsschritte umfassen, sind automatische Werkzeugwechsler jeden Cent wert.
● Goldene Regel: Wählen Sie eine Maschine, die Ihnen jetzt gute Dienste leistet, aber denken Sie auch an die Zukunft. Ein kleines Upgrade heute kann Sie morgen vor einem teuren Ersatz bewahren.
CNC-Maschinen müssen regelmäßig gewartet werden. Wird dies vernachlässigt, kommt es in der Eile zu kostspieligen Verzögerungen.
● Schmierung: Kugelumlaufspindeln, Lager und Führungen benötigen regelmäßig Öl oder Fett. Dies sorgt für ein reibungsloses Gleiten und hält sie in einem hervorragenden Zustand.
● Ausrichtung: Bei starker Beanspruchung können sich Teile verschieben. Wenn die Schnitte ungleichmäßig aussehen, überprüfen Sie Ihre Führungen und die Achsenausrichtung.
● Spindelprobleme: Achten Sie auf ungewöhnliche Geräusche. Schleifgeräusche weisen oft auf Lagerdefekte hin. Frühzeitiges Erkennen spart Geld.
● Spiel: Abgenutzte Kugelumlaufspindeln können zu Verzögerungen zwischen Bewegung und Werkzeugreaktion führen. Das führt zu schlechten Schnitten.
● Kühlmittellecks: Unkontrollierte Lecks können die Elektronik zerstören oder Pumpen verstopfen. Regelmäßige Kontrollen helfen Ihnen, kleine Probleme zu erkennen, bevor sie zu großen Problemen werden.
● Vorsorge: Ein wenig Routinewartung kann sehr viel bewirken. Wenn Sie diese regelmäßig durchführen, können Sie Tausende an Reparaturkosten und Produktionsausfällen vermeiden.
Die CNC-Branche verändert sich rasant, und auch die Komponenten dieser Maschinen ändern sich. Hier ist ein Ausblick auf das, was Sie erwartet:
● Hybridmaterialien: Maschinenrahmen werden zunehmend aus leichteren und dennoch robusteren Verbundwerkstoffen hergestellt.
● Intelligente Spindeln: Einige Spindeln verfügen über Sensoren, die Hitze, Vibrationen und Verschleiß überwachen und Sie vor einem Ausfall warnen.
● Automatisierte Vorrichtung: Einige neue Klemmen und Arbeitstische können an verschiedene Formen angepasst werden, wodurch die Rüstzeit entfällt und die Fehlerwahrscheinlichkeit verringert wird.
● Grüne Kühlung: Neue Kühlsysteme recyceln Flüssigkeiten, reduzieren Abfall und verwenden häufig biologisch abbaubare Flüssigkeiten, wodurch die Werkzeuge scharf bleiben und die Umweltbelastung reduziert wird.
● KI-Integration: Einige Maschinen verfügen mittlerweile über Echtzeit-Feedback, um den Werkzeugweg und die Geschwindigkeit automatisch zu ändern und so schneller und präziser zu schneiden.
Die Zukunft geht in Richtung umweltfreundlicherer, intelligenterer und schnellerer CNC-Maschinen.
Eine CNC-Maschine sieht aus wie ein Wirrwarr aus Motoren, Stahl und Drähten. Wer jedoch Zeit in der Fabrikhalle verbringt, sieht mehr. Die mechanischen Teile erwecken die Maschine zum Leben.
Das Bett hält alles stabil, die Spindel führt den Schnitt mit Kraft aus, die Kugelumlaufspindeln und Führungsbahnen sorgen für eine präzise Bewegung und das Kühlsystem verhindert, dass Hitze die Dinge durcheinanderbringt.
Wenn alle diese Komponenten ordnungsgemäß installiert und gewartet werden, kann die Software einwandfreie Ergebnisse liefern. Ignorieren Sie sie, und selbst das beste Programm kann nichts mehr retten.
Egal, ob Sie als Maschinist engere Toleranzen anstreben, als Einkäufer Ihre nächste Maschine kaufen oder als Anfänger in der Ausbildung sind: Kenntnisse der Hardware sind von größter Bedeutung. Eine solide Mechanik ermöglicht eine reibungslose und konsistente Produktion – Jahr für Jahr.
