Arten von CNC-Spindelmotoren

Die Spindelleistung hat einen direkten Einfluss. Auswirkungen auf Bearbeitungsgenauigkeit, Schnittstabilität und Oberflächengüte Bei der CNC-Bearbeitung sind Probleme wie Vibrationen, Geräusche, Überhitzung oder instabile Schnitte oft eher auf den Spindelmotor als auf die Werkzeuge oder die Programmierung zurückzuführen.

Dies führt zu einer Schlüsselfrage: Wie beeinflussen unterschiedliche CNC-Spindelmotortypen die Bearbeitungsleistung?

Obwohl sie ähnlich aussehen mögen, unterscheiden sich Spindelmotoren erheblich in Aufbau, Antriebsmethode und Leistungsfähigkeit.

Nicht alle CNC-Spindelmotoren sind gleich. Einige sind für … ausgelegt. hohes Drehmoment und hohe SchneidleistungWährend andere den Fokus auf hohe Geschwindigkeit, Präzision oder reibungslose Steuerung legen.

In diesem Artikel stellen wir die wichtigsten Aspekte vor. Arten von CNC-Spindelmotoren und erläutern Sie die Unterschiede, um Ihnen zu helfen, besser zu verstehen, welche Optionen für unterschiedliche Bearbeitungsanforderungen geeignet sind.

Was ist ein CNC-Spindelmotor?

Bevor wir uns mit den verschiedenen Typen befassen, sollten wir zunächst eine Sache klären: Was genau ist ein CNC-Spindelmotor?

Einfach ausgedrückt: Es ist das Bauteil, das das Schneidwerkzeug in Rotation versetzt.

Keine Drehung, kein Schneiden – so wichtig ist es.

Der Spindelmotor wandelt elektrische Energie in eine kontrollierte Drehbewegung um, die es dem Werkzeug ermöglicht, Material mit bestimmten Drehzahlen und Drehmomenten zu bearbeiten. Jedes Mal, wenn Sie die Drehzahl anpassen, den Bearbeitungsmodus wechseln oder einen Hochgeschwindigkeitsvorgang durchführen, leistet der Spindelmotor im Hintergrund die entscheidende Arbeit.

Warum ist das wichtig?

Denn die Spindelleistung beeinflusst alles – Schnittstabilität, Oberflächengüte, Geräuschentwicklung, Vibrationen und sogar die Werkzeugstandzeit. Ein nicht optimal auf den jeweiligen Auftrag abgestimmter Spindelmotor kann zu Rattern, Wärmeentwicklung oder ungleichmäßigen Ergebnissen führen, unabhängig von der Qualität der Werkzeuge oder der Programmierung.

Und hier liegt der entscheidende Punkt, den viele übersehen: Nicht alle CNC-Spindelmotoren funktionieren auf die gleiche Weise.

Unterschiedliche Konstruktionen reagieren sehr unterschiedlich auf Geschwindigkeit, Drehmoment und Belastung.

Deshalb ist es wichtig, das zu verstehen Arten von CNC-Spindelmotoren Es geht nicht nur um technisches Wissen – es geht um praktische Erkenntnisse, die Ihnen helfen, bessere Bearbeitungsergebnisse zu erzielen.

Lasst es uns aufschlüsseln.

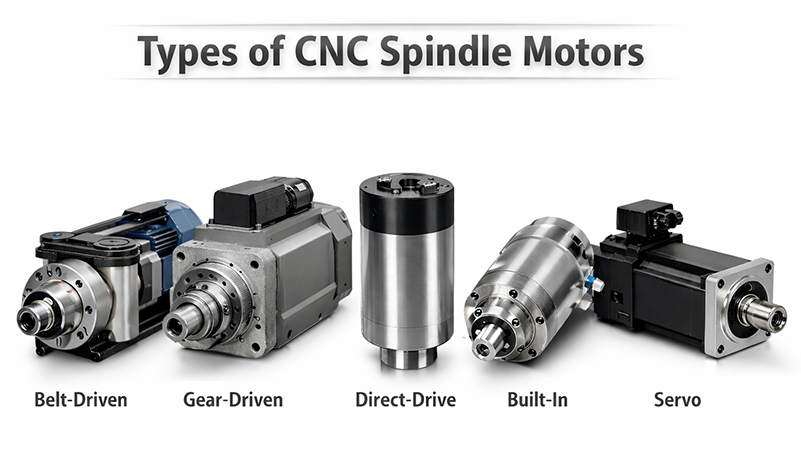

Arten von CNC-Spindelmotoren

Nachdem wir nun wissen, was ein CNC-Spindelmotor leistet, kommen wir zur eigentlichen Frage:

Welche Arten von Spindelmotoren werden tatsächlich verwendet? CNC-Maschinen?

Eines werden Sie schnell feststellen: Es gibt keinen „besten“ Spindelmotor.

Jeder Typ ist für ein bestimmtes Bearbeitungsziel ausgelegt, sei es Drehmoment, Geschwindigkeit, Präzision oder Kostenkontrolle.

Schauen wir uns die gängigsten Typen nacheinander an.

Riemengetriebener Spindelmotor

Dies ist eine der traditionellsten und am weitesten verbreiteten Spindelmotorkonstruktionen.

Bei einem riemengetriebenen System überträgt der Motor die Kraft auf die Spindel. durch Riemen und RiemenscheibenEs ist ein simples System – und genau diese Einfachheit ist der Grund, warum es immer noch so beliebt ist.

Warum sollte man sich dafür entscheiden?

Kostengünstig und zuverlässig

Wartungs- und reparaturfreundlich

Gute Vibrationsdämpfung bei schweren Schneidarbeiten

Wo liegen die Schwächen?

Begrenzte maximale Spindeldrehzahl

Leistungsverlust durch Riemenantrieb

Geringere Präzision im Vergleich zu Direktantriebskonstruktionen

Am besten geeignet für:

Allgemeine Bearbeitung, Schruppbearbeitungen und Anwendungen, bei denen Kosten und Drehmoment wichtiger sind als ultrahohe Drehzahlen.

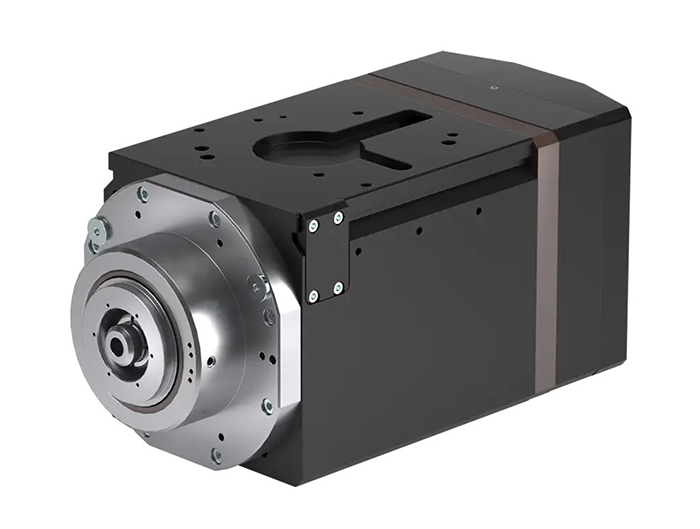

Spindelmotor mit Zahnradantrieb

Wenn riemengetriebene Spindeln auf Einfachheit setzen, dann sind zahnradgetriebene Spindeln Fokus auf Drehmoment.

Anstelle von Gürteln, diese Konstruktion nutzt ein internes Getriebe zur DrehmomentvervielfachungDadurch eignet es sich ideal für die Schwerzerspanung.

Warum sollte man sich dafür entscheiden?

Sehr hohes Drehmoment.

Stabil auch unter hohen Schnittlasten

Ideal für große Werkstücke und tiefe Schnitte

Wo liegen die Schwächen?

Höhere Geräuschpegel

Komplexere innere Struktur

Erhöhter Wartungsaufwand

Am besten geeignet für:

Schweres Schruppen, große Werkstücke und Anwendungen, bei denen die Schneidleistung wichtiger ist als die Geschwindigkeit.

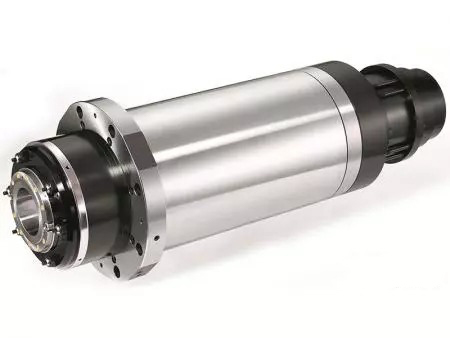

Direktantrieb-Spindelmotor

Hier beginnt sich die Sache „moderner“ anzufühlen.

Bei einer Direktantriebsspindel ist der Motor direkt mit der Spindelwelle gekoppelt. keine Riemen, keine ZahnräderDas bedeutet weniger bewegliche Teile und eine deutlich höhere Präzision.

Warum sollte man sich dafür entscheiden?

Hervorragende Rotationsgenauigkeit

Minimale Vibrationen und Spiel

Bessere Oberflächenbeschaffenheit

Schnelle Beschleunigung und Verzögerung

Wo liegen die Schwächen?

Höhere Kosten

Die Wärmeregulierung wird immer wichtiger

Erfordert hochwertige Fertigungs- und Kontrollsysteme

Am besten geeignet für:

Präzisionsbearbeitung, Feinbearbeitung und Anwendungen, bei denen Genauigkeit und Oberflächenqualität von entscheidender Bedeutung sind.

Eingebauter (motorisierter) Spindelmotor

Bei dieser Konstruktion ist der Motor vollständig in das Spindelgehäuse integriert. Kompakt, leistungsstark und auf hohe Drehzahlen ausgelegt.

Man sieht sie oft in Hochgeschwindigkeits-Bearbeitungszentren.

Häufige Subtypen

Luftgekühlte eingebaute Spindel

flüssigkeitsgekühlte eingebaute Spindel

Warum sollte man sich dafür entscheiden?

Extrem hohe Spindeldrehzahlen

Hervorragende dynamische Leistung

Kompaktes, platzsparendes Design

Wo liegen die Schwächen?

Höhere Anfangsinvestition

Komplexe Kühlsysteme

Für die Wartung ist in der Regel spezialisierte Unterstützung erforderlich.

Am besten geeignet für:

Hochgeschwindigkeitsbearbeitung, Formbearbeitung und Präzisionsteile erfordern eine gleichmäßige, stabile Rotation.

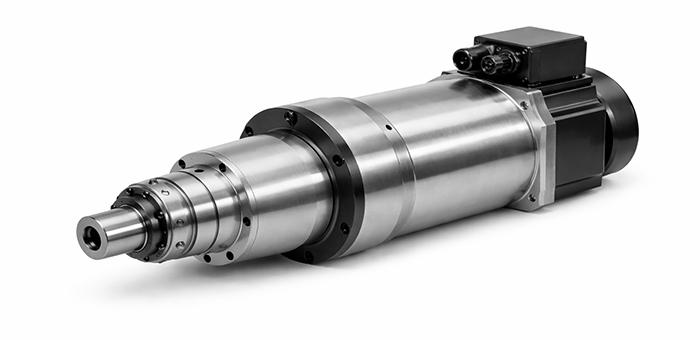

Servospindelmotor

Servospindelmotoren legen Wert auf Steuerung.

Sie sind so konzipiert, dass sie eng mit dem CNC-System zusammenarbeiten und eine präzise Drehzahlregelung sowie sanfte Übergänge ermöglichen – besonders nützlich beim Gewindeschneiden und bei Bearbeitungen mit variabler Drehzahl.

Warum sollte man sich dafür entscheiden?

Hohe Präzision und Wiederholgenauigkeit

Stufenlose Geschwindigkeitsregelung

Hervorragend geeignet für starre Gewindeschneidarbeiten

Wo liegen die Schwächen?

Komplexere Steuerungskonfiguration

Höhere Systemkosten

Erfordert eine fortgeschrittene CNC-Integration

Am besten geeignet für:

Gewindeschneiden, Präzisionsbearbeitung und Arbeitsgänge, die eine genaue Drehzahlregelung erfordern.

Schneller Vergleich der CNC-Spindelmotortypen

Häufig gestellte Fragen

Sind alle CNC-Spindelmotoren austauschbar?

A: Nicht wirklich. Unterschiedliche CNC-Spindelmotoren sind für spezifische Drehzahl-, Drehmoment- und Steuerungsanforderungen ausgelegt. Der Austausch des Spindelmotortyps ohne Berücksichtigung der Maschinenstruktur und der Anwendung kann die Leistung beeinträchtigen oder sogar zu Zuverlässigkeitsproblemen führen.

Ist eine Direktantriebsspindel genauer als eine riemengetriebene Spindel?

A: In den meisten Fällen ja. Direktantriebsspindeln eliminieren Riemen und Zahnräder, wodurch Vibrationen und Spiel reduziert werden und eine bessere Rotationsgenauigkeit und Oberflächengüte erzielt wird.

Warum werden trotz ihrer Geräuschentwicklung immer noch zahnradgetriebene Spindeln verwendet?

A: Weil es auf das Drehmoment ankommt. Getriebegetriebene Spindelmotoren liefern ein robustes, stabiles Drehmoment für schwere Zerspanungsarbeiten und große Werkstücke, bei denen die Zerspanungsleistung wichtiger ist als Drehzahl oder Geräuschpegel.

Ist eine höhere Spindeldrehzahl immer besser?

A: Nicht unbedingt. Eine hohe Spindeldrehzahl ist zwar für leichte Zerspanungs- und Schlichtbearbeitungen nützlich, aber für schwere Bearbeitungen sind Drehmoment und Steifigkeit oft wichtiger als die Drehzahl. Der optimale Spindelmotor hängt von der jeweiligen Bearbeitungsaufgabe ab.

Kann ein falscher Spindelmotor die Werkzeugstandzeit verkürzen?

A: Ja. Übermäßige Vibrationen, instabile Drehzahlen oder eine unzureichende Drehmomentregelung können den Werkzeugverschleiß und die Wärmeentwicklung erhöhen. Ein optimal abgestimmter Spindelmotor trägt dazu bei, die Werkzeugstandzeit zu verlängern und eine gleichbleibende Schnittleistung zu gewährleisten.

Wie wähle ich den richtigen CNC-Spindelmotortyp aus?

A: Beginnen Sie mit der Berücksichtigung Ihrer Werkstoffe, des Bearbeitungsverfahrens (Schruppen oder Schlichten), der erforderlichen Drehzahl und der angestrebten Genauigkeit. Die Abstimmung des Spindelmotortyps auf die tatsächlichen Bearbeitungsanforderungen liefert in der Regel bessere Ergebnisse als die einfache Wahl des Motors mit der höchsten Spezifikation.

Abschluss

Die Wahl des richtigen CNC-Spindelmotors beginnt mit dem Verständnis der verschiedenen Typen – riemengetrieben, zahnradgetrieben, direkt angetrieben, eingebaut oder Servo – und wie sie unterschiedliche Bearbeitungsziele unterstützen.

Nachdem Sie nun die wichtigsten Unterschiede kennen, sind Sie wesentlich besser in der Lage, fundierte Entscheidungen über Spindelleistung, Genauigkeit und Effizienz zu treffen.

Nehmen Sie sich einen Moment Zeit, um Ihre Materialien, Ihren Zuschnittstil und Ihre Produktionsprioritäten zu überdenken, und Ermitteln Sie den Spindelmotortyp, der Ihren Bearbeitungsanforderungen wirklich entspricht..

Bessere Bearbeitungsergebnisse entstehen nicht durch Raten – sie beginnen mit dem richtigen Spindelmotor.
